اتصالی صدای زنگ گوشی آیفون X
مشکل اتصالی کردن قطعات و یا لحیم کاری تراشه ها ممکن است منجر به مشکلات متعددی در آیفون شود. مشکل در لحیم کاری تراشه ها ممکن است به چند دلیل مرتبط باشد:
- در هنگام تولید آیفون در کارخانه، قطعات به درستی لحیم کاری نشده اند.
- در هنگام تعمیر لاجیک بورد، تعمیرکار ممکن است به دلایل مختلف، به اتصال سایر قطعات آسیب رسانده باشد.
- رفتار نادرست کاربران با آیفون و غیره
در این مقاله روش تعمیر آیفون X که در آن به علت اتصالی کردن لحیم در مادربرد، صدای آهنگ زنگ گوشی شنیده نمی شود را بررسی و مرور می کنیم.
گوشی که برای تعمیر آورده شده است دارای یک صفحه نمایش شکسته و یک قاب تغییر شکل یافته است.

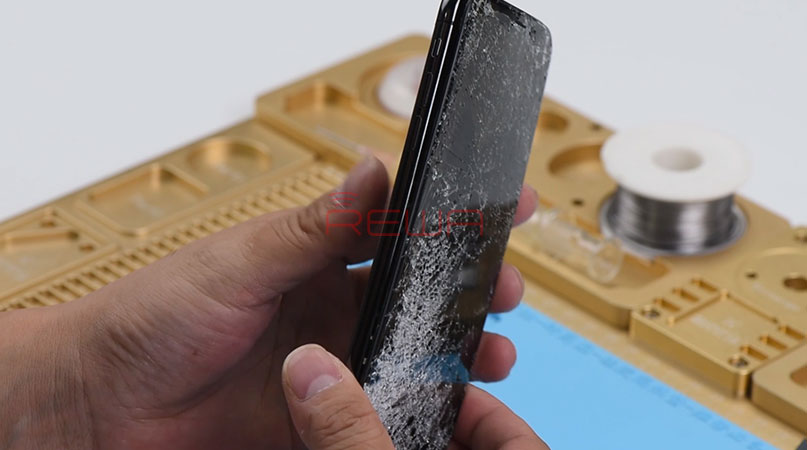

صفحه نمایش شکسته و قاب گوشی تغییر شکل یافته است
ابتدا صفحه نمایش شکسته را جدا کردیم و یک صفحه جدید روی آن قرار دادیم و گوشی را تست کردیم. دکمه پاور را زده روشن کردیم. پس از یک سری تست اولیه، متوجه شدیم که هنگام انتخاب صدای زنگ، هیچ صدایی شنیده نمی شود. اما وقتی که هدفون را به گوشی وصل کردیم، صدای دینگ از گوشی شنیده شد.
قضاوت اولیه این است که مدار صوتی در حالت عادی است و به درستی کار می کند. فقط این که بلندگو پایینی کار نمی کند.

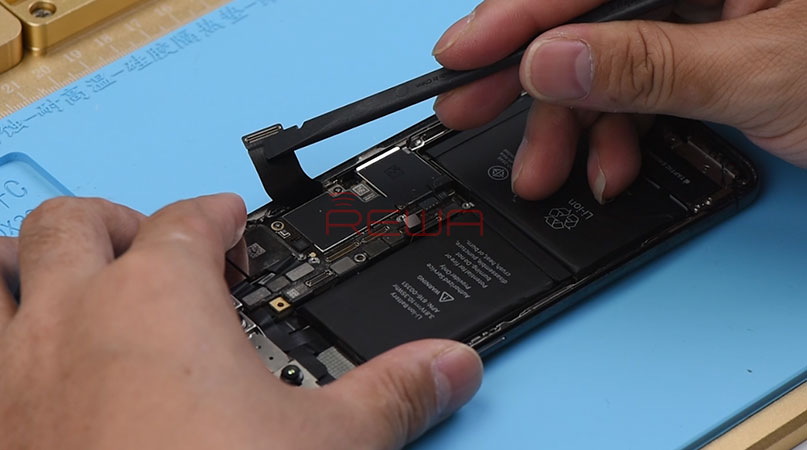

گوشی را باز کردیم، صفحه نمایش را جدا کردیم و باتری را از روی گوشی برداشتیم. کابل منعطف پورت شارژ را جدا کردیم.

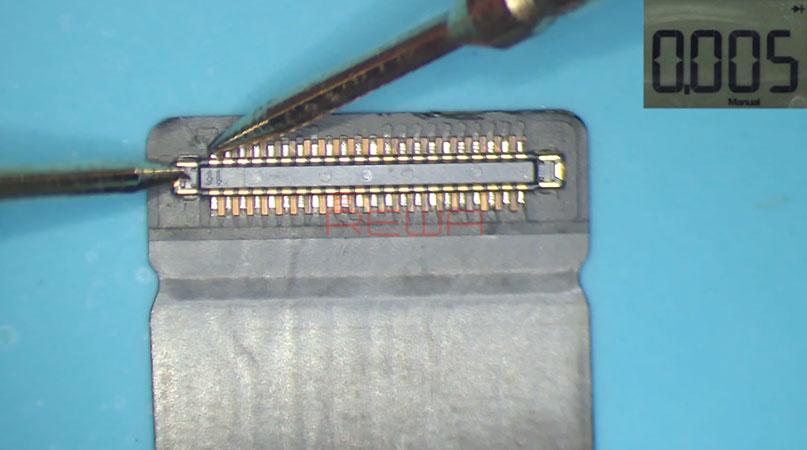

از کانکتور DOCK تست دیود گرفتیم. مقدار اندازه گیری شده نرمال بود که نشان می دهد که بلندگو پایین در وضعیت عادی و سالم است.
در ادامه از کانکتور مادربورد نیز تست دیود گرفتیم. متوجه شدیم که یکی از پین ها اتصال باز شده است.

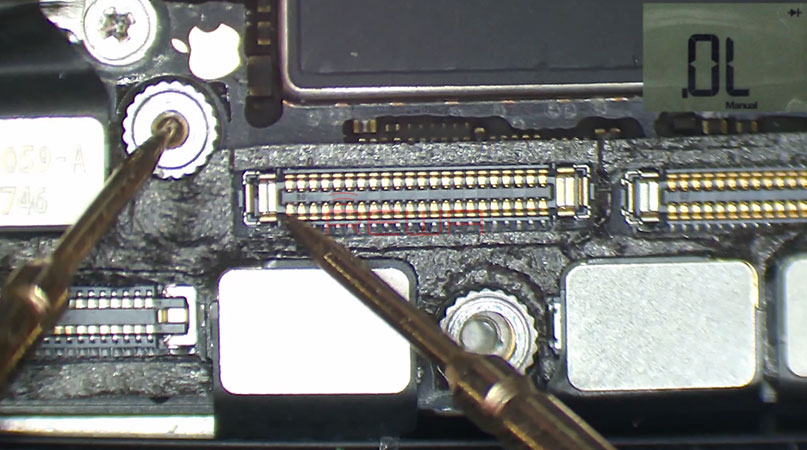

اندازه گیری کانکتور روی مادربرد

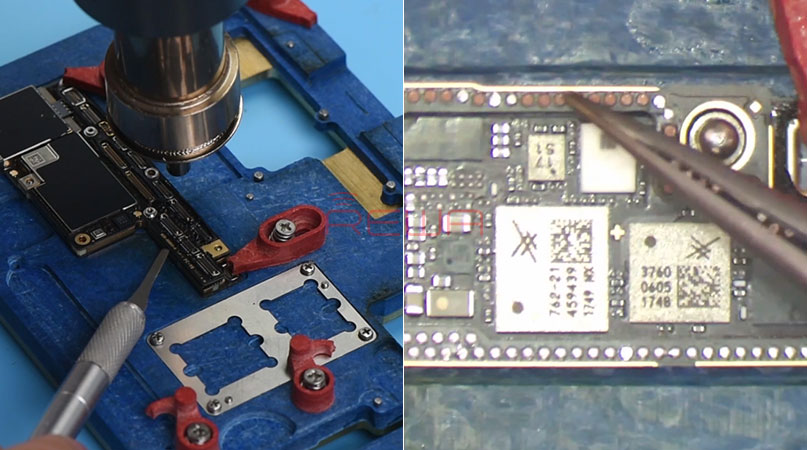

با استفاده از سشوار صنعتی، لایه بالایی را برداشتیم. متوجه شدیم که چندین پین در لایه بالایی دچار قطعی شده اند.
با بررسی قطعی پین های روی مادربورد نتیجه می گیریم که گوشی بر اثر سقوط دچار اتصالی و قطعی پین و لحیم کاری در مادربرد شده است.

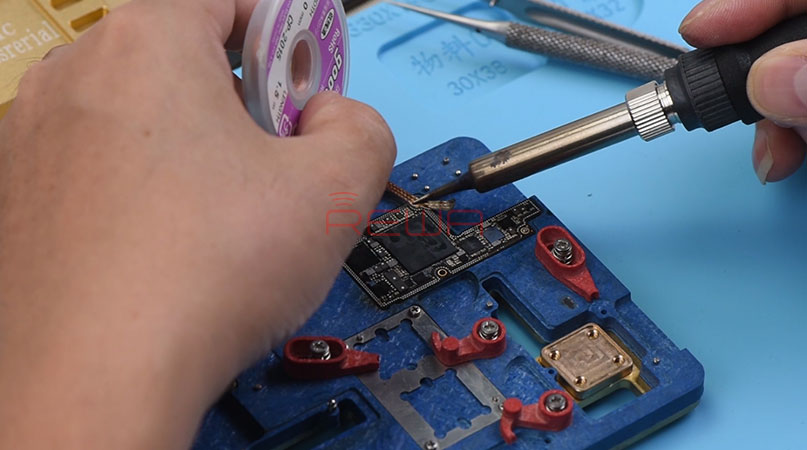

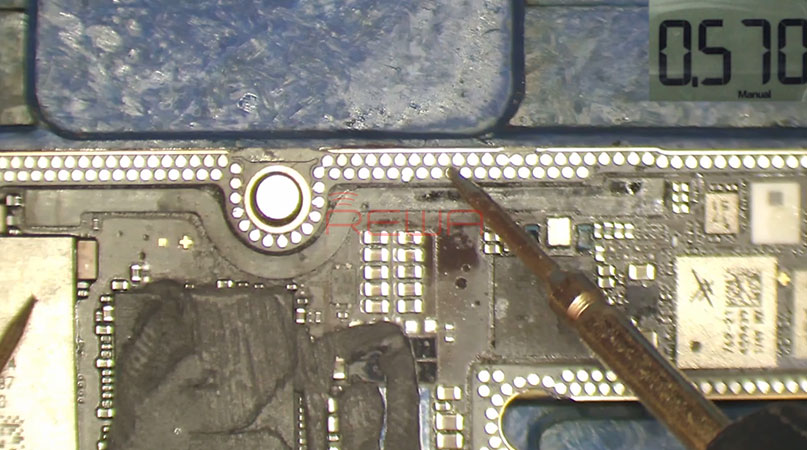

قلع های بر روی سیلندر ها و پدهای اتصال لایه بالایی را برداشتیم. با استفاده از مواد تمیز کننده بورد، آنها را به خوبی تمیز کردیم.
حذف قلع از روی سیلندرها و پدهای اتصال
از پین های S162 و پین S163 تست دیود گرفتیم. مقدار اندازه گیری شده نرمال بود.
با توجه به این بررسی، اتصالی کردن سیلندرها در لبه لایه پایینی باعث بوجود آمدن این مشکل شده است.
مادربورد را روی کیت مخصوص تست قرار دادیم و آن را تست کردیم. آمپرسنج مقادیر نرمال را نشان داد. سپس با رفتن به تنظیمات ← صداها ←آهنگ زنگ، صدای زنگ پیش فرض را انتخاب کنید. اکنون خروجی صدا طبیعی است و مشکل حل شده است.
طبق این بررسی ها می توانیم تأیید کنیم که مشکل به خاطر اتصالی لحیم سیلندرها در اطراف لایه اصلی بوده است.

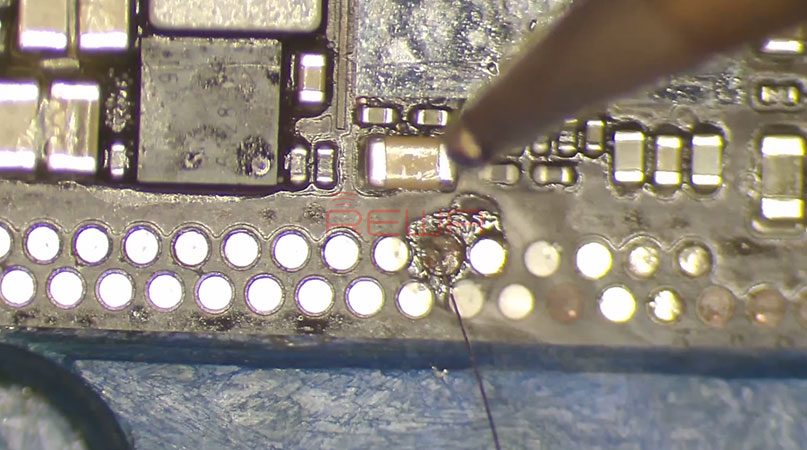

حالا می توانیم دو لایه را به هم وصل کنیم. قبل از لحیم کاری، پین S166 را با سیم اصلاح کردیم.

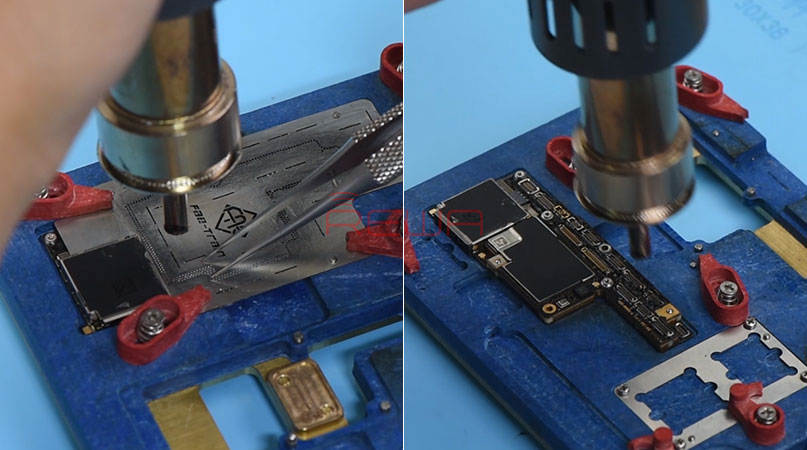

لایه پایینی را ریبال کردیم و مادربورد را دوباره لحیم کاری کردیم.

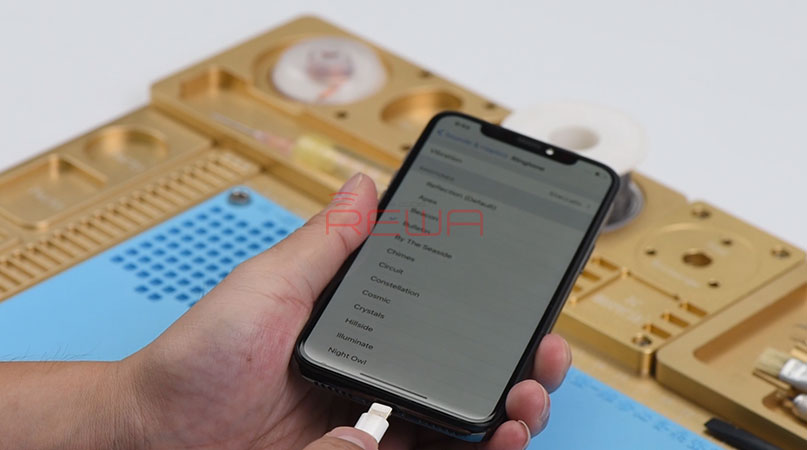

گوشی را جمع و تست کردیم. دوباره به تنظیمات ← صداها ← آهنگ زنگ رفتیم. زنگ پیش فرض را انتخاب کردیم و مشکل صدای زنگ گوشی حل شد.
برای جزئیات بیشتر در مورد تعمیر بلندگوی پایینی آیفون و اتصالی لحیم ها ویدئو زیر تماشا کنید.
