در این مقاله می‌خواهیم راجع به آیفون 6s صحبت کنیم که روشن نمی‌شود و در نهایت پس از عیب‌یابی تخصصی متوجه شدیم که باید قطعه pmic آن را تعویض نماییم. برای تامین قطعات موبایل به وب سایت محصولات و قطعات ما مراجعه کنید و درخواست خرید قطعه اورجینال و با کیفیت بالا خود را به کوک موبایل بدهید.

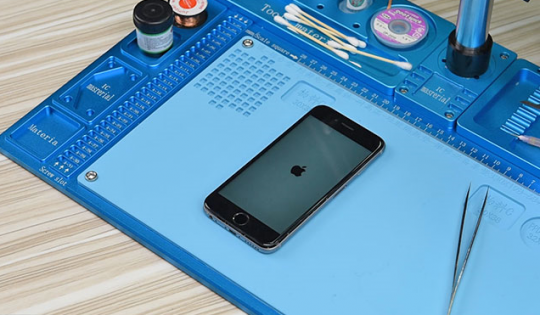

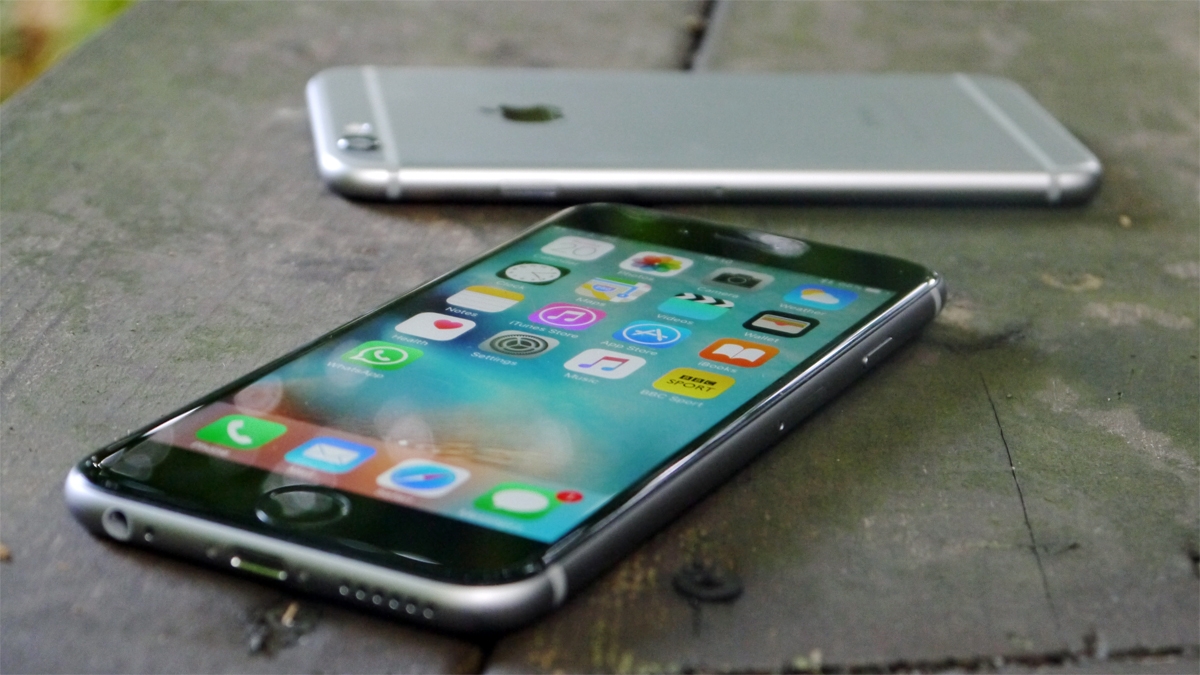

در حالت عادی وقتی که کلید پاور گوشی آیفون 6s را فشار می‌دهیم بعد از 10 الی 20 ثانیه لوگوی اپل ظاهر می‌شود و بعد از آن آیفون 6s شروع به کار می‌کند. اخیرا چندین نفر گزارش داده‌اند، که پس از فشار دادن کلید پاور لوگوی شرکت اپل را مشاهده نمی‌کنند و فقط با یک صفحه سیاه مواجه می‌شوند.
ما در حال حاضر با یک عدد آیفون 6s مواجه هستیم که پس از نگه داشتن کلید پاور به درستی روشن نمی‌شود، فرآیند عیب‌یابی به صورت خلاصه به این شرح است.
در قدم اول آیفون 6s را باز کردیم و پس از بررسی اولیه متوجه شدیم مدار منطقی آیفون مورد تعمیر دارای جریان نشتی، به اندازه 900 میلی آمپر است و pmic بیش از حد داغ شده است. ممکن است این جریان نشتی به دلیل اتصال کوتاه شدن در مدارات باشد، با توجه به اندازه‌گیری‌های صورت گرفته حول pmic متوجه شدیم اتصال کوتاهی در بورد رخ نداده است در نتیجه می‌توانیم با قطعیت بگویم که pmic آسیب دیده است و باید این قطعه را تعویض کنیم تا این مشکل برطرف شود.
روند عیب یابی

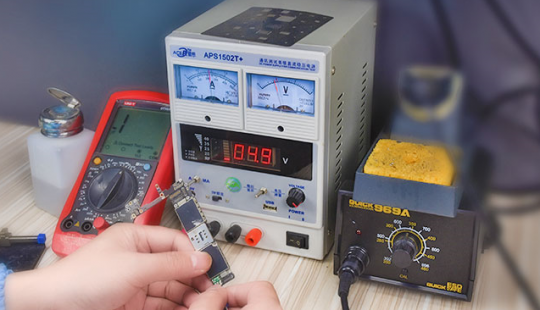

کلید پاور را فشار می‌دهیم متاسفانه آیفون 6s روشن نمی‌شود. ابتدا آیفون 6s را به منبع تغدیه ولتاژ مستقیم متصل می‌کنیم. جریان عبوری از موبایل به 900 میلی آمپر افزایش پیدا می‌کند که این جریان عبوری یک مقدار غیرعادی است. حال باید متوجه شویم این جریان نشتی از کدام قسمت است.

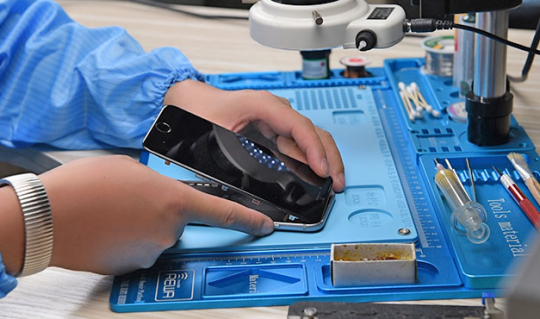

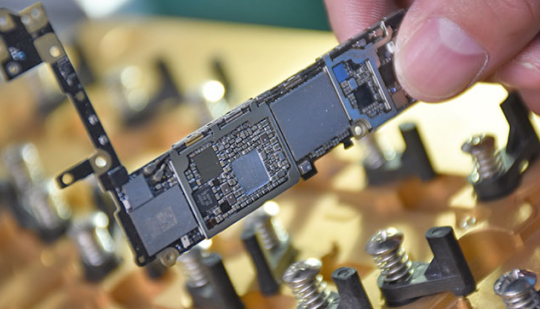

سپس آیفون 6s را باز می‌کنیم، نمایشگر و مدارات جانبی‌اش را جدا می‌کنیم، جایگاه سیمکارت را از گوشی خارج می‌کنیم. سپس باتری و کابل‌های اتصال‌دهنده‌ی آن را جدا می‌نماییم، باتوجه به خارج بودن باتری از مدار می توانیم قطعات را تک به تک مورد با اعمال ولتاژ مناسب مورد بررسی قرار دهیم.

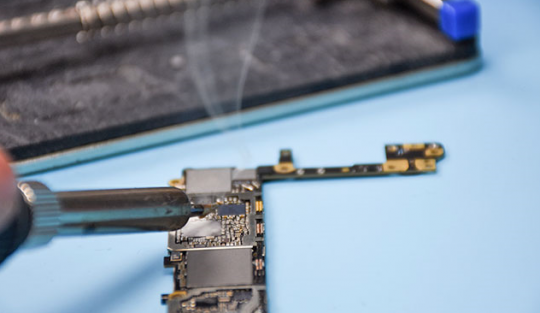

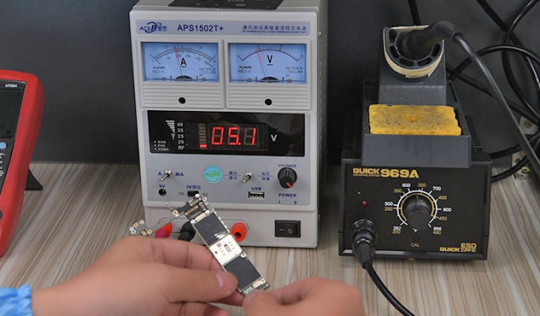

وقتی بورد منطقی را به تنهایی با اتصال به منبع تغذیه ولتاژ مستقیم تست کردیم، مشاهده شد جریان نشتی به اندازه 900 میلی آمپر از این قسمت عبور می‌کند. برای اینکه متوجه شویم کدام ic و یا قطعه از مدار منطقی دچار مشکل شده است و به دلیل جریان کشی زیاد بیش از حد مجاز داغ روی بورد منطقی را با استفاده از رزین مخصوص لحیم کاری می‌کنیم (روی بورد یک لایه سفید رنگ تشکیل می‌شود) تا با ذوب شدن رزین از روی بورد متوجه شویم کدام قطعه بیش از حد داغ می کند. حال بورد منطقی را به پاور متصل می‌کنیم رزین موجود بر روی بورد به واسطه حرارت بیش از حد pmic شروع به ذوب شدن روی آن می‌کند.

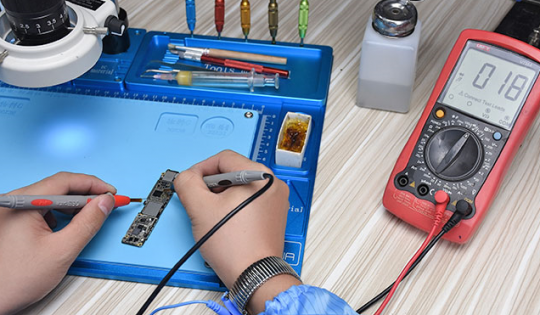

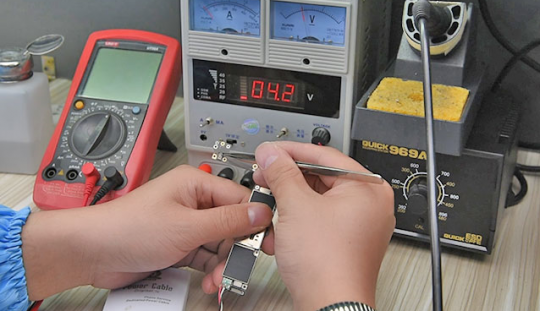

سپس با استفاده از مواد تمیز کننده، رزین‌های باقی مانده بر روی بورد را پاک می‌کنیم. و با استفاده از مولتی متر شروع به تست اتصال کوتاه می‌کنیم و میزان خازن مابین قسمت های بورد را اندازه‌گیری می‌کنیم و مشاهده می‌شود هیچ اتصال کوتاهی در مدار وجود ندارد. نتیجه‌ی تست (عدم اتصال کوتاه)، اطمینان حاصل می‌کند که اشکال دقیقا در pmic است.
نکته بسیارمهم

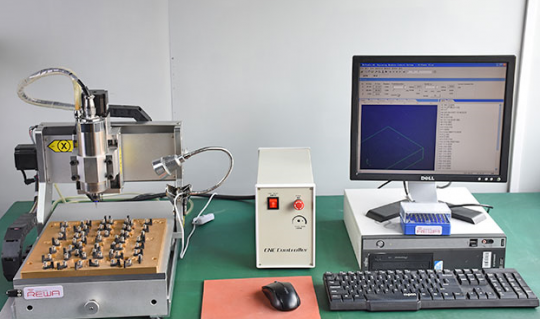

خارج کردن ic سوخته به وسیله ی هویه هواگرم ممکن است به کل بورد آسیب جبران ناپذیری بزند و این کار به هیچ وجه توصیه نمی‌شود در نتیجه ما به کمک دستگاه pmic ،cnc را خرد می‌کنیم و از روی بورد خارج پاک می‌کنیم.
خارج کردن ic سوخته

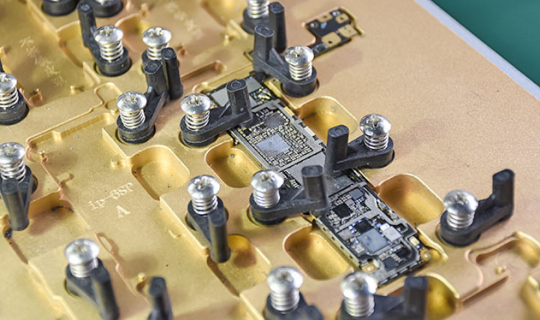

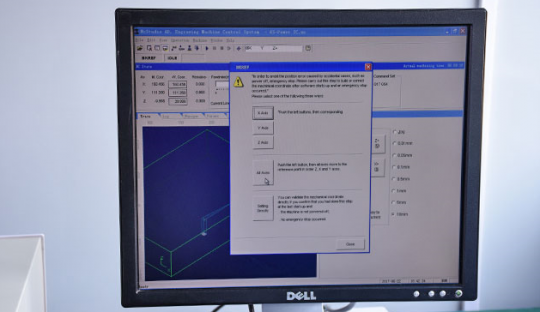

ابتدا بورد منطقی را روی قاب متناظر قرار می‌دهیم و سپس نرم افزار را روی مکان ic روی بورد منطقی تنظیم می‌کنیم.

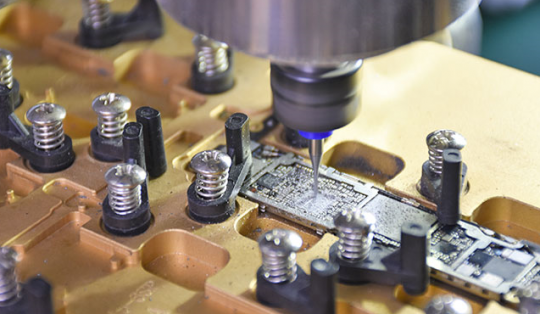

محتصات دقیق ic را به نرم‌افزار می‌دهیم و مته دستگاه شروع به خرد کردن ic می‌کند تا به سطح مدار منطقی برسد رسیدن به سطح مدار منطقی متناظر با تغییر مته در جهت محور z است.
این دستگاه بسیار دقیق است و بعد از پاک‌سازی مشاهده می شود به پین‌های بورد هیچ آسیبی نرسیده است.
پس از اتمام کار دستگاه cnc بورد را از قاب خارج می‌کنیم و زیر میکروسکوپ قرار می‌دهیم و با استفاده از چاقو مخصوص سطح بورد را کاملا از چسب و مواد باقی مانده پاک می‌کنیم تا بورد مدار منطقی آماده قرار گرفتن pmic جدید بر روی خود باشد.
جایگذاری pmic جدید

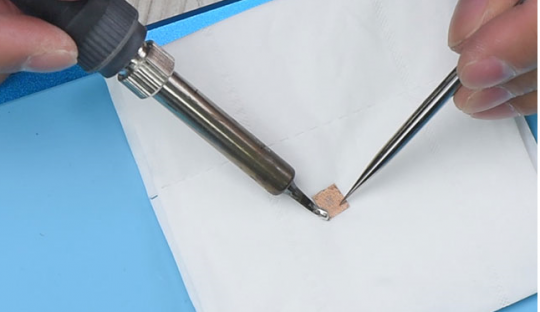

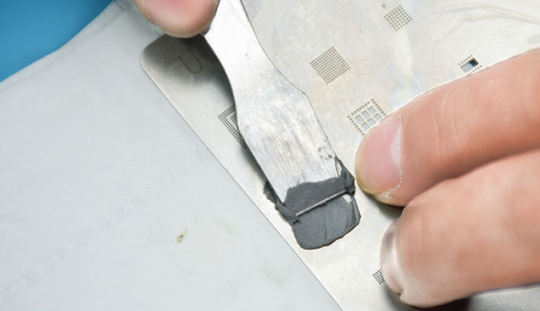

ابتدا پشت ic جدید را به لحیم آغشته می‌کنیم سپس با استفاده از ماسک جانمایی ic، پشت ic را با خمیر مخصوص پر می‌کنیم سپس ic را برداشته و بر روی بورد منطقی قرار می‌دهیم و با استفاده از هویه هوای گرم با حرارت دادن موجب برقراری اتصال بین بورد و ic می‌شویم.
تست عملکرد
پس از خنک شدن آی‌سی و بورد منطقی، جهت تست عملکرد صحیح بورد، آن را به منبع تغذیه ولتاژ مستقیم متصل می‌کنیم و مشاهده می‌شود دیگر از نشتی جریان خبری نیست.
سپس به جایگذاری بورد منطقی و سایر قطعات می‌پردازیم آیفون 6s را به طور کامل می‌بندیم و کلید پاور آیفون 6s را فشار می‌دهیم و مطابق انتظار مشاهده می‌شود آیفون 6s به درستی روشن می‌شود و لوگو شرکت اپل بالا می‌آید.
