برطرف کردن مشکل لرزش تصویر دوربین iPhone 7

برطرف کردن مشکل لرزش تصویر دوربین iPhone 7

یکی از کاربران iPhone 7 مشکل خود را اینگونه در وب سایت اپل مطرح کرده است و از پشتیبانی شرکت اپل درخواست کمک کرده است:

" هنگام گرفتن عکس، تصویر دوربین موبایل من بسیار می لرزد. با این حال وقتی آن را به یک طرف کج می‌کنم، تصویر ثابت به نظر می‌رسد. کسی می‌تواند به من کمک کند تا این مشکل را حل کنم؟ "

بعد از آن بسیاری از کاربران iPhone 7 نیز گزارشاتی در این خصوص دادند که دوربین‌های پشت آن‌ها هنگام گرفتن عکس می‌لرزند. با این حال، دوربین جلو به طور عادی کار می‌کند. آن‌ها برای پیدا کردن راه ‌حل به صورت آنلاین جستجو کردند ولی چیزی پیدا نکردند. وهمچنین پس از به روز رسانی به جدیدترین نسخه iOS هیچ چیز تغییر پیدا نکرد و مشکل آنها همچنان پابرچا بود.

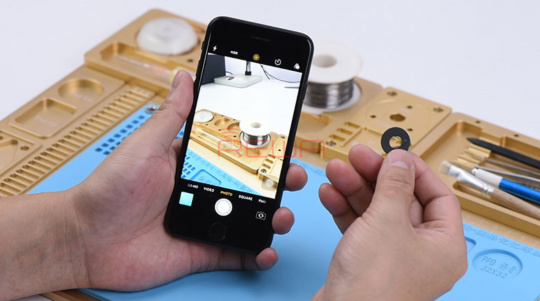

برخی از مردم یک راه‌حل پیدا کردند. وقتی آن‌ها  یک آهن‌ربا را به حلقه نگهدارنده دوربین متصل می‌کنند. دوربین پشت دیگر نمی لزرد. اما وقتی آهن‌ربا را جدا می کنند، دوربین عقب فورا شروع به لرزیدن می‌کند. یک سیم‌پیچ برای فوکوس در داخل دوربین پشت وجود دارد. آهن‌ربا می‌تواند از لرزش سیم‌پیچ با نفوذ در میدان مغناطیسی جلوگیری کند.

حال سوال اینجاست چرا دوربین‌های iPhone 7 می لزرد و چگونه می توان آن را تعمیر کرد؟

دو دلیل برای مشکل لرزش دوربین پشت iPhone 7 وجود دارد.

۱. دوربین پشت شکسته است که باید دوربین عقب را تغویض کرد. برای آشنایی باتعویض دوربین عقب نگاهی به تعویض دوربین پشت آیفون ۶ بیندازید.

۲. مدار دوربین عقب به درستی کار نمی کند که باید مدار را مورد تعمییر قرار دهیم.

در این مقاله ما در مورد دوربین پشت iPhone 7 صحبت می کنیم که مشکل لرزش دوربین عقب آن ناشی از نقص عملکرد مدار دوربین است.

گام اول : عیب یابی

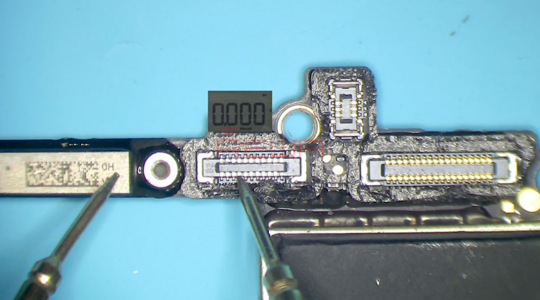

در ابتدا باید اطمینان حاصل کنیم که ایراد لرزش دوربین عقب از مدار است .گوشی را باز می کنیم صفحه نمایش، باتری و سایر قطعات را جدا می کنیم سپس بورد منطقی را برمی داریم. اولین کاری که انجام می‌دهیم این است که اتصال رابط دوربین عقب را چک کنیم. برای چک کردن آن از حالت دیود چک مولتی متر استفاده می کنیم. مقدار اندازه گیری شده برای پین شماره ۱۶ برابر صفر است که این مقدار غیر عادی است و مقدار درست آن برابر ۶۰۰ است در نتیجه پین شماره ۱۶ اتصال کوتاه به زمین شده است.


عیب یابی

عیب یابی



گام دوم : پیدا کردن قطعه یا قطعات معیوب

به دیتا شیت و شماتیک مدار مراجعه می کنیم و قطعات مرتبط با پین شماره ۱۶ را بررسی می کنیم مشاهده می شود چند بخش مختلف مدار با این پین در ارتباط اند و از آنجایی که خازن های فیلتر در این قسمت های مدار وجود دارد. ما می توانیم قطعه آسیب دیده را از روش تشخیص توسط رزین شناسایی کنیم بدین منظور ابتدا رزین را توسط هویه می سوزانیم و دود حاصل از آن را روی بورد می نشانیم.

بعد از آن بورد منطقی را با استفاده از منبع تغذیه مستقیم به ولتاژ ۲.۲ ولت متصل می کنیم در اینجا برای اعمال ولتاژ دو پروب قرمز و مشکی داریم که مشکی اتصال به زمین است و قرمز ۲.۲ ولت. پروب مشکی را به بدنه بورد متصل می کنیم و پروب قرمز رنگ را به پین ۲ از FL2502 متصل می کنیم مشاهده می شود رزین روی خازن C2519 فورا آب می شود که نشان دهنده ی اتصال کوتاه بودن قطعه است و باید آن را تعویض کنیم.


پیدا کردن قطعه یا قطعات معیوب

پیدا کردن قطعه یا قطعات معیوب



گام سوم : برطرف کردن نقص

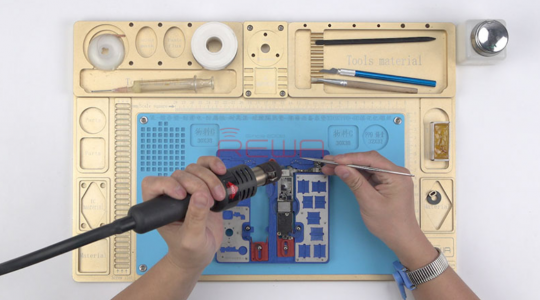

از آنجا که خازن C2519 یک خازن فیلتر است، ما می‌توانیم به سادگی آن را از بورد جدا کنیم. و با یک خازن جدید جایگزین کنیم. برای این کار از هویه هوا گرم استفاده می کنیم و با دقت آن را از بورد جدا می کنیم و بعد از آن با پاک کننده بورد، بورد را به خوبی پاک می کنیم. سپس قطعه جدید را به بورد اتصال می دهیم حال با استقاده از حالت دیود چک مولتی متر به بررسی پین ۱۶ و سایر قسمت ها می پردازیم که مشاهده می شود عیب آن برطرف شده است.



برطرف کردن نقص



گام چهارم: مونتاژ iPhone 7 و تست عملکرد

بعد از خنک شدن بورد آن را برمی داریم و در مکان اصلی اش قرار می دهین و باتری و سایر قطعات را مونتاژ می کنیم و آیفون را می بندیم سپس آن را روشن می کنیم و به سراغ دوربین می رویم هر دو دوربین را چک می کنیم با آنها چند عکس می اندازیم مشاهده می شود که همه چیز عادی است و آیفون ما به درستی کار می کند.

مونتاژ iPhone 7 و تست عملکرد

مونتاژ iPhone 7 و تست عملکرد

منبع: rewatechnology
