آموزش تعویض ال سی دی هواوی P20 Lite

آموزش تعویض ال سی دی هواوی P20 Lite

آموزش تعویض ال سی دی هواوی P20 Lite در این مقاله به صورت تصویری و کامل آموزش داده می شود.

مراحل جداسازی و پیاده کردن قطعات را به ترتیب دستورالعمل تعویض صفحه نمایش و یا قطعات دیگر دنبال کنید.

مدت زمان انجام کار: 30 تا 45 دقیقه

سختی کار: متوسط

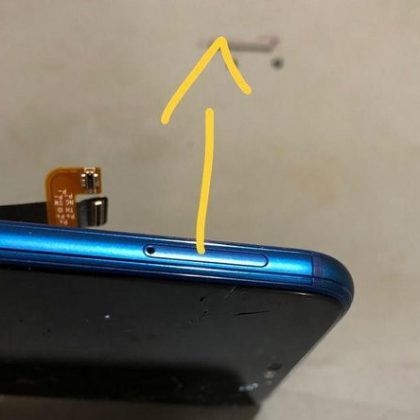

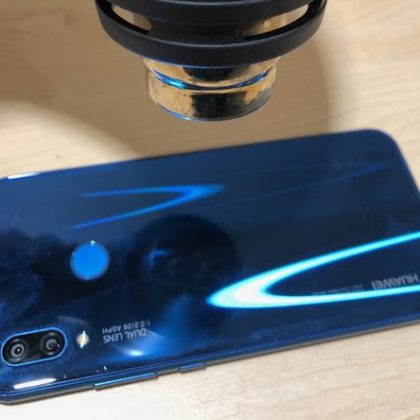

مرحله 1- برداشتن گلس پشت: آموزش تعویض ال سی دی هواوی P20 Lite

  • گلس زیبا و آیینه ای پشت را حرارت دهید.
  • مراقب باشید!! گلس پشت به شدت داغ خواهد شد. پس احتیاط کنید.
  • سینی سیم کارت را بردارید. (این سینی در عکس با فلش زرد مشخص شده است)

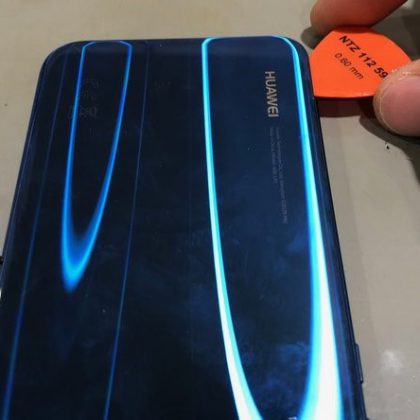

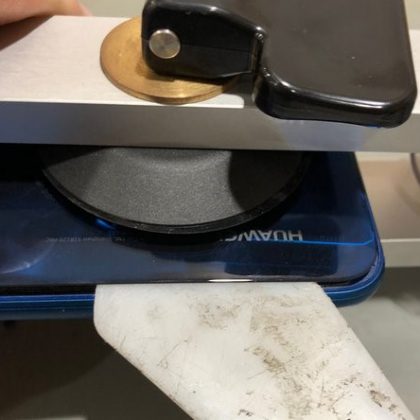

مرحله 2 : قاب پشت را بردارید

  • مقداری الکل به قاب بمالید و با استفاده از کاپ مکنده، به آرامی گلس پشت را از فریم جدا کنید.
  • وقتی دیدید که شکاف کوچکی بین قاب پشت و فریم ایجاد شد، نوک اسپاتول و یا کاردک را بین شکاف قرار دهید و چسب ها را شل کنید.
  • کاردک را دور تا دور قاب به آرامی بکشید تا گلس پشت شل شود.
  • نوک کاردک را به اندازه چند میلی متر و یا حداقل تا حاشیه ال سی دی گوشی هواوی P20 Lite، به داخل شکاف فرو ببرید. فرو بردن بیش از حد نوک کاردک و کشیدن آن ممکن است به کابل منعطف سنسور اثرانگشت آسیب بزند. این کابل منعطف در بالا گوشه راست دستگاه قرار گرفته است.

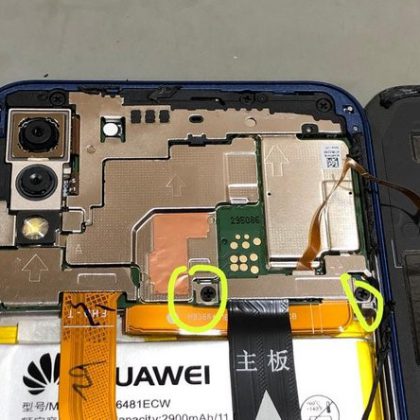

مرحله 3: جداسازی سیم سنسور اثر انگشت

  • گلس پشت را مثل جلد کتاب به سمت راست باز کنید و سپس دو پیچ فیلیپسی که صفحه را نگه می دارد را باز کنید.

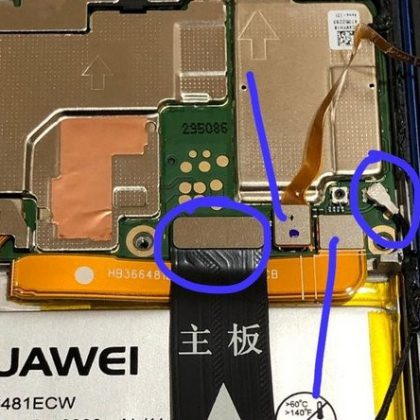

  • کابل منعطف بورد تحتانی در امتداد کابل منعطف سنسور اثر انگشت، کابل هم محور و کابل باتری را قطع کنید.

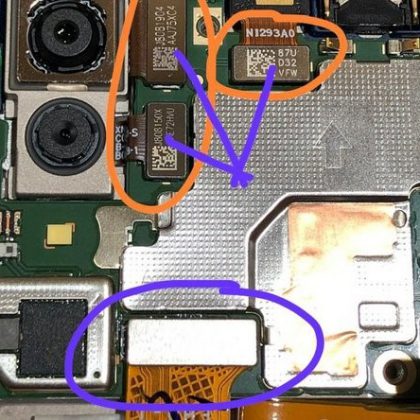

مرحله 4: بازکردن صفحه (Plate)

  • تمام پیچ های بالایی که مادر بورد را نگه داشته اند را باز کنید. در شکل مربوطه با دایره های نارنجی نشان داده شده است.
  • با دقت کانکتورهای دوربین همراه با کانکتور ال سی دی را جدا کنید.
  • دوربین ها شل هستند و برای نگه داشتن آنها از هیچ گونه چسبی استفاده نشده است.

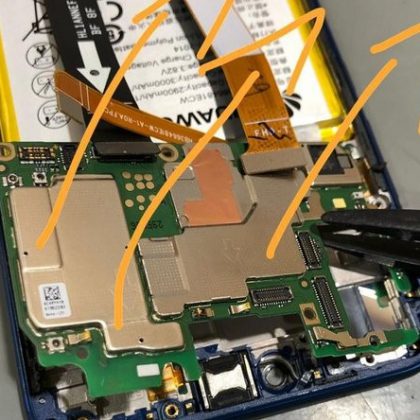

مرحله 5: باز کردن مادر بورد

  • مادر بورد با استفاده از خمیر حرارتی مکم در جای خود قرار گرفته است هنگام برداشتن کمی چسبنده است.

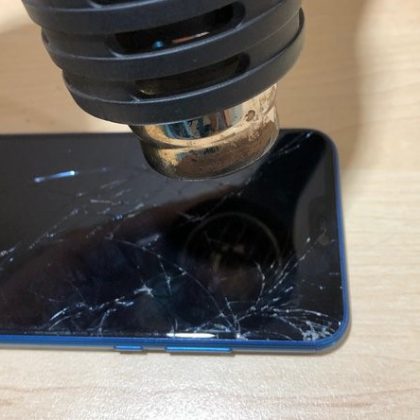

  • پنل جلو را کمی حرارت دهید تا کاملاً داغ شود.
  • اسپاتول را زیر مادر بورد گذاشته، به آرامی به سمت بالا اهرم کنید و از فریم بیرون بیاورید.

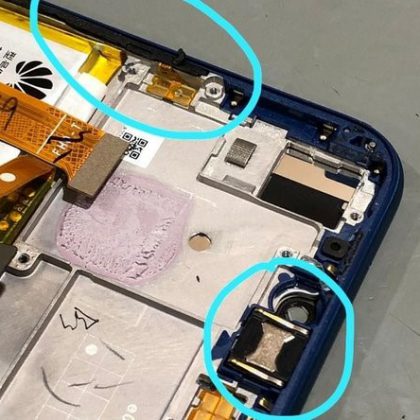

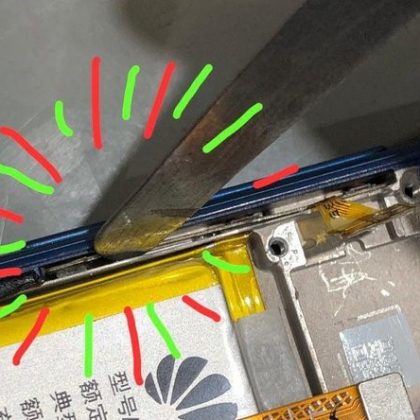

مرحله 6 – کپسول گوشی و کلید های کناری

  • اگر برای تعویض فریم جدیدی ندارید و قصد دارید از همان فریم قبلی استفاده کنید، یادتان باشد که کپسول گوشی و کلیدهای کناری آن را جدا کنید.
  • به آرامی چسب بین کلیدهای کناری و فریم را بردارید و آن را بیرون بکشید.

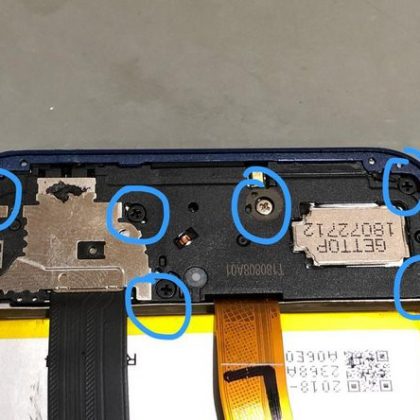

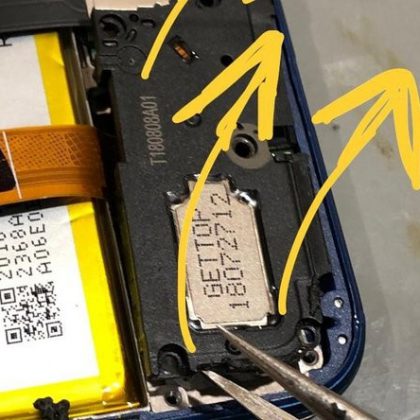

مرحله 7 : بورد تحتانی را بردارید

  • تمام پیچ ها را باز کنید. در تصویر اول با دایره های آبی رنگ نشان داده شده است.
  • زیر بلندگو مقداری چسب استفاده شده است تا روی بورد نگه داشته شود. کمی حرارت دهید تا چسب ها شل شوند.
  • به آرامی و با نوک پنس آن را بلند کرده و از فریم جدا کنید.
  • به کابل های منعطف که از زیر آن عبور کرده است دقت نمایید تا به انها آسیبی وارد نشود.

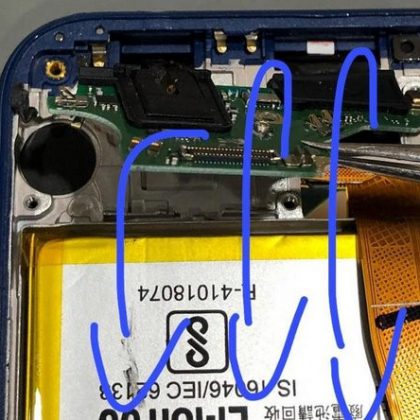

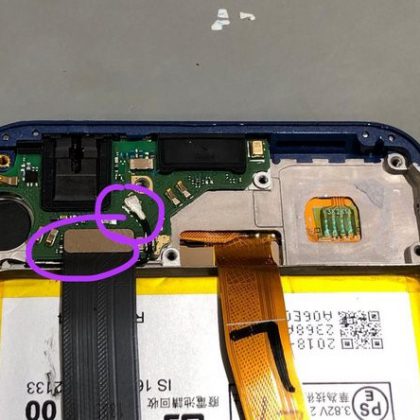

مرحله 8- برداشتن بورد تحتانی مرحله 2

  • کابل منعطف تحتانی و کابل هم محور را قطع کنید.
  • بورد تحتانی را بلند کنید به سمت خود بکشید.

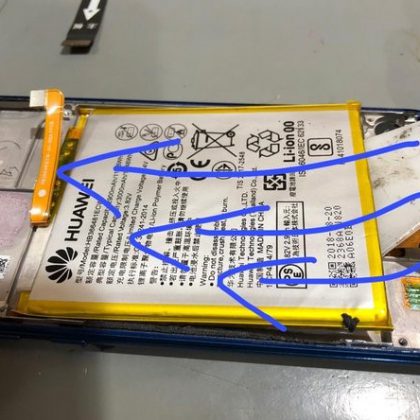

مرحله 9 - برداشتن باتری

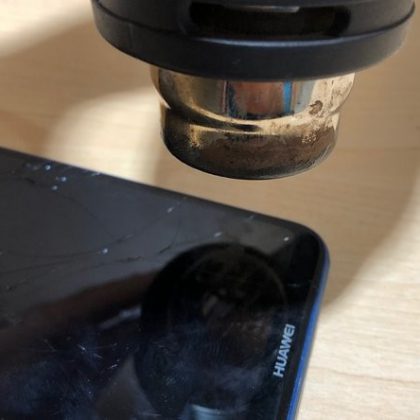

  • با استفاده از هیتر از روبرو مقداری حرارت بدهید.
  • برای شل کردن چسب ها از الکل استفاده کنید.
  • نوک اسپاتول را زیر باتری گذاشته و به آرامی اهرم کنید و به کنارین بکشید تا باتری شل شود.
  • مراقب باشید که باتری خم و یا سوراخ نشود. اگر باتری آسیب ببیند ممکن است منفجر شود و یا از باتری دود بلند شود.

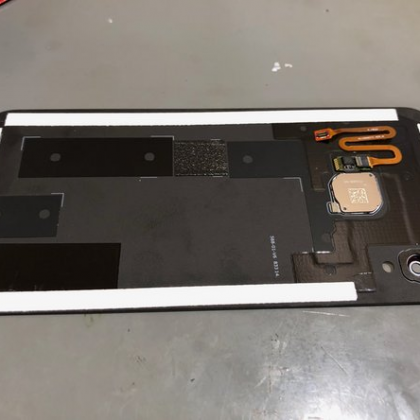

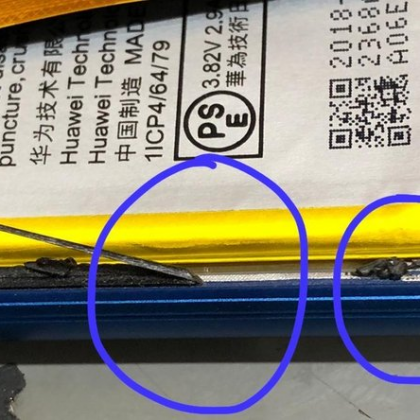

مرحله 10- آماده سازی

  • مقداری چسب به گلس پشت بزنید.
  • اگر قرار است از قاب قدیمی استفاده کنید، از برداشته شدن و تمیزکاری چسب های قدیمی اطمینان حاصل کنید.

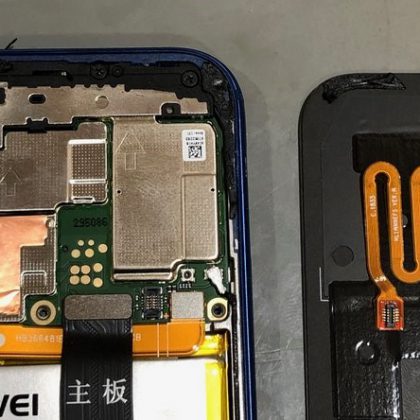

مرحله 11- مونتاژ قطعات

  • تمام مراحل پیاده سازی قطعات را بر عکس (از آخر به اول) انجام دهید و قطعات گوشی را جمع کنید.
  • آخرین مرحله اتصال سنسور اثرانگشت، قرار دادن کاور صفحه کانکتورها و بستن دو پیچ قاب پشت است.

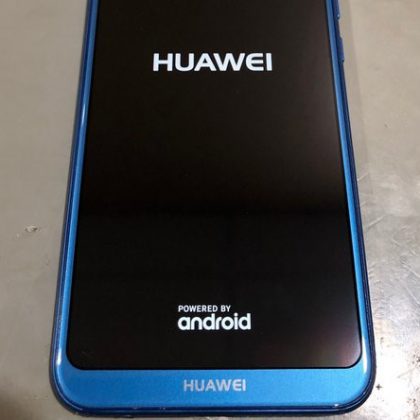

مرحله 12- اتمام و تست گوشی

گوشی را روشن کنید و تست کنید.

در نهایت به شما توصیه می کنیم برای محافظت بیشتر از گوشی موبایل خود حتماً با سفارش قاب و کاور گوشی از آن در مقابل صدمات احتمالی محافظت نمایید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هواوی P20 Lite گرفته شده است.
