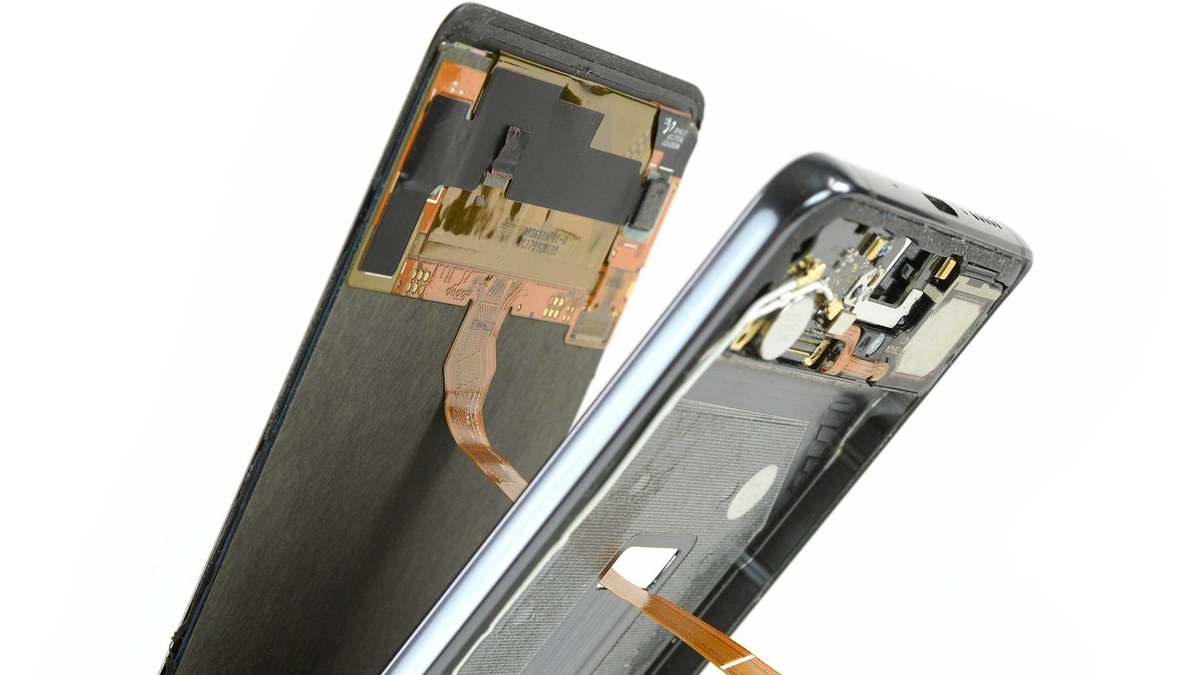

آموزش تعویض ال سی دی هواوی Mate 10 Pro

آموزش تعویض ال سی دی هواوی Mate 10 Pro

آموزش تعویض ال سی دی هواوی Mate 10 Pro در این مقاله به صورت تصویری و کامل صورت می گیرد.

  • ال سی دی هواوی میت 10 پرو در اندازه 6.0 اینچی با فناوری ساخت اولد است که از کیفیت و رزولوشن بالای 2160 × 1080 پیکسل و تراکم 402 پیکسل در هر اینچ برخوردار است و تصاویر شارپ و با کیفیتی به نمایش می گذارد. پنل این گوشی از استاندارد HDR10 پشتیانی می کند اما دالبی ویژن نیست. روی این ال سی دی با گلس گوریلا اما نسخه نامشخص محافظت شده است.
  • اگر گوشی Mate 10 Pro شما بر اثر سقوط از ارتفاع و یا برخورد با اشیاء سخت منجر به صدمه و ترک خوردگی در پنل جلو شود، علاوه بر اینکه شکل ظاهری گوشی خراب می شود کار کردن با آن نیز آزار دهنده می شود و همچنین تماشای تصاویر و فیلم از گوشه کنار این ترک ها جالب نیست. اگر آسیب دیدگی شدید باشد، ال سی دی هواوی و دیجیتایزر از کار می افتند و ممکن است نمایشگر با پیکسل سوختگی و وجود لکه های تیره و تار روی صفحه همراه شود. در این حالت باید مجموعه صفحه نمایش (ال سی دی و دیجیتایزر) را تعویض کنید.
  • از این دستورالعمل برای تعویض صفحه نمایش و دیجیتایزر گوشی هوشمند هواوی Mate 10Pro استفاده کنید.
  • قبل از باز کردن و پیاده سازی قطعات گوشی هواوی، شارژ باتری را به زیر 25 درصد تخلیه کنید. در صورتی که حین تعمیر، پوسته باتری به صورت تصادفی با ابزارهای تعمیر برخورد کند و سوارخ شود ممکن است منجر به آتش سوزی و یا انفجار شود، با کاهش و تخلیه شارژ باتری، شانس بروز خطر را کاهش دهید.

مدت زمان انجام کار: 1 ساعت

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. اسپاتول سر تخت
  2. اسپاتول
  3. کاردک پلاستیکی یا قطعه مثلث شکل (6 کاردک)
  4. کاپ مکش
  5. پنس
  6. پیچ گوشتی چهارسو
  7. اجکتور و یا سوزن سیم کارت
  8. آی اَپنر
  9. کارت پلاستیکی

قطعات و مواد مصرفی مورد نیاز:

صفحه نمایش هواوی میت 10 پرو

مرحله 1-قاب پشت باتری را حرارت دهید: آموزش تعویض ال سی دی هواوی Mate 10 Pro

  • قبل از شروع عملیات تعویض باتری، شارژ باتری گوشی هواوی را حتی الامکان خالی نمایید یا حداقل به کمتر از 25 درصد برسانید. هر چقدر شارژ باتری لیتیوم پلیمر این گوشی کمتر باشد، احتمال بروز خطراتی مثل آتش گرفتن یا انفجار باتری هم کاهش پیدا می‌کند.
  • گوشی را خاموش کنید.
  • آی اُپنر را در مایکرویو قرار داده و برای حرارت دهی آماده کنید. آی اَپنر را به مدت دو دقیقه روی پشت قاب قرار دهید تا چسب های زیر قاب پشت شل شوند.

مرحله 2- چسب زیر قاب پشت را جدا کنید.

  • کاپ مکش را به قاب پشت در یک سوم پایینی گوشی قرار دهید. دستگیره آن را گرفته با یک فشار ثابت و یکنواخت به سمت بالا بکشید تا قاب بالا بیاید و بتوانید نوک اسپاتول را به لبه زیرین گوشی فرو کنید.
  • اکنون اسپاتول را بکشید تا چسب های لبه زیرین جدا شوند. در شکاف ایجاد شده یک کاردک پلاستیکی قرار دهید تا چسب ها مجدداً به یکدیگر نچسبند.
  • اسپاتول را در تمام لبه ها بکشید و چسب زیر قاب گوشی را جدا کنید.
  • وقتی چسب لبه های دیگر گوشی را باز کردید در هر لبه یک کاردک پلاستیکی قرار دهید و رها کنید تا مانع از چسبیدن دوباره قاب پشت به فریم شود.

مرحله 3- صفحه نمایش را از قاب گوشی جدا کنید.

  • قاب پشت را به صورت کتابی از روی گوشی بلند کنید و در کنار گوشی روی میز قرار دهید.
  • قاب پشت را به یکباره بلند نکنید، چرا که کابل سنسور اثرانگشت هنوز به مادربرد متصل است و ممکن است کشیده و پاره شود.
  • با استفاده از پیچ گوشتی چهارسو، پیچ نگهدارنده شیلد فلزی را باز کنید. این پیچ در بالای محل اتصال کابل سنسور اثر انگشت قرار دارد. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.

مرحله 4- کابل سنسور اثرانگشت را جدا کنید.

  • ابتدا با استفاده از پنس سرکج، شیلد فلزی روی کانکتور سنسور اثرانگشت را بردارید.
  • نوک اسپاتول را زیر کانکتور کابل سنسور اثرانگشت قرار دهید به آرامی به سمت بالا اهرم کنید تا از سوکتش آزاد شود.
  • هنگام نصب مجدد کانکتور و سنسور در صورت نیاز از چسب جدید استفاده کنید.

مرحله 5- پیج های شیلد نگهدارنده مادربرد را باز کنید.

  • با استفاده از پیچ گوشتی چهارسو، تمام پیچ هایی که محافظ فلزی مادربرد را در جای خود نگه داشته است را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده است.
  • با انگشت لبه شیلد را گرفته با دقت از روی مادربرد بردارد.
  • در صورتی که پس از باز کردن پیچ ها، شیلد براحتی برداشته نمی شود، نوک اسپاتول را زیر آن قرار دهید و به سمت بالا اهرم کنید تا آزاد شود، سپس آن را بردارید.

مرحله 6- کانکتور کابل سوکت شارژ را جدا کنید.

نوک تخت اسپاتول را زیر کانکتور منعطف سوکت شارژ قرار دهید به آرامی به سمت بالا اهرم کنید و از سوکتش از مادربرد و برد ثانویه جدا کنید.

مرحله 7-سوکت شارژ را از جای خود بردارید.

  • با استفاده از پنس سرکج، لبه کابل و سوکت شارژ را گرفته با دقت از روی گوشی هواوی بردارید.
  • سوکت شارژ محکم در جایگاه خود قرار گرفته است که برداشتن آن ممکن است کمی سخت باشد، در این حالت می توانید نوک تخت اسپاتول را زیر سوکت شارژ قرار دهید به آرامی به سمت بالا اهرم کنید تا آزاد شود و همزمان کابل و سوکت شارژ را بردارید.

مرحله 8- کانکتور کابل منعطف باتری را جدا کنید.

  • نوک تخت اسپاتول را زیر کابل منعطف باتری قرار دهید به آرامی به سمت بالا اهرم کنید تا از سوکتش آزاد شود.
  • آی آُپنر که از قبل گرم شده است را به مدت حداقل یک دقیقه روی صفحه نمایش قرار دهید تا چسب زیر باتری شل شود.

مرحله 9- باتری را از روی گوشی بردارید.

  • کابل منعطف صفحه نمایش از زیر باتری عبور کرده است. هنگام شل کردن و جدا کردن چسب زیر باتری مراقب باشید که به این کابل آسیب وارد نکنید.
  • مراقب باشید حین برداشتن باتری، باتری خم نشود و یا با اشیاء نوک تیز برخورد نکند.
  • نوک تخت اسپاتول را زیر امتداد لبه باتری قرار داده به آرامی و با دقت به سمت بالا اهرم کنید تا باتری بلند شود و چسب زیر آن جدا شود.
  • باتری را با دست از روی گوشی برداشته با یک باتری جدید تعویض کنید.
  • هنگام نصب مجدد گوشی و بستن قطعات ابتدا چسب قدیمی را از روی گوشی بردارید و سپس چسب دو طرفه و یا از پیش برش داده شده مخصوص و جدید را اضافه کنید.
  • هرگز باتری که تغییر شکل پیدا کرده و یا در حین برداشتن آسیب دیده است را مجدداً استفاده نکنید.

مرحله 10- کانکتور کابل صفحه نمایش را جدا کنید.

  • نوک تخت اسپاتول را زیر کابل منعطف صفحه نمایش قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش آزاد شود.
  • آی اُپنر را آماده کنید و آن را به مدت 2 دقیقه روی صفحه نمایش قرار دهید تا چسب های زیر ان شل شوند. به خصوص مراقب لبه های بالایی و زیرین گوشی باشید.
  • در صورتی که صفحه نمایش بر اثر شکستگی آسیب دیده و خراب شده است، یک لایه نوار پهن روی آن بیندازید تا بتوانید صفحه نمایش را بهتر جدا کنید.
  • صفحه نمایش این گوشی هوشمند با چسب های قوی به قاب گوشی چسبیده است، و برای باز کردن آن ممکن است لازم باشد عملیات حرارت دهی را چندین بار تکرار کنید.

مرحله 11- بین صفحه نمایش و قاب شکاف ایجاد کنید.

  • در صورتی که صفحه نمایش بر اثر پیکسل سوختگی و یا مشکلات مشابه خراب شده است و شکل ظاهری آن سالم است، در این مرحله احتمال دارد که بشکند و به چشم و پوست دستتان آسیب وارد کند. توصیه می کنیم که از دستکش و عینک محافظ استفاده کنید.
  • مطابق با عکس، نوک اسپاتول را در قسمت پشت ال سی دی در بریدگی در قاب میانی که سوکت شارژ در آنجا تعبیه شده است قرار دهید و به صورت یکنواخت و ثابت فشار دهید تا بین صفحه نمایش و قاب شکاف کوچکی ایجاد شود.
  • نوک کاردک پلاستیکی را در داخل شکاف ایجاد شده قرار دهید.
  • چسب زیر صفحه نمایش بسیار محکم و چسبنده است به طوریکه جدا کردن ان بسیار دشوار است و ممکن است عملیات تعویض را وقت گیر و مشکل کند. حین جدا کردن چسب ها دقت لازم را به کار ببرید و صبور باشید و مراقب باشید به قطعات اطراف آسیب و صدمه وارد نکنید.

مرحله 12- چسب در تمام لبه های گوشی را جدا کنید.

  • نوک کاردک را در شکاف ایجاد شده فرو کنید و سعی کنید با دقت و به آرامی چسب تمام لبه های گوشی را جدا کنید.
  • هنگام جدا کردن چسب لبه فوقانی گوشی، مراقب باشید که به دوربین سلفی گوشی و کابل های منعطف آن آسیب وارد نکنید. به همین منظور تنها نوک کاردک را به داخل شکاف فرو کنید و سعی کنید چسب ها را جدا کنید.
  • هنگام برش و جدا کردن چسب ها ممکن است لازم شود که دوباره از آی اُپنر استفاده کنید و چسب ها را مجدداً شل کنید.

مرحله 13- صفحه نمایش را بردارید.

  • پس از برش و جدا کردن چسب تمام لبه ها، کاردک را به آرامی کمی بچرخانید تا صفحه نمایش را به سمت بالا اهرم کند. لبه صفحه نمایش را با دست گرفته و به صورت کتابی از روی قاب میانی بلند کنید.
  • در این مرحله ممکن است صفحه نمایش هنوز به قاب میانی چسبیده باشد، با دقت و به آرامی صفحه نمایش را جابجا کنید و از روی قاب بردارید.
  • صفحه نمایش را با دست گرفته به طور کامل از روی قاب میانی بردارید.
  • هر گونه بقایای چسب از روی گوشی را بردارید و جای چسب ها را با الکل ایزوپروپیل بالای 90 درصد و پارچه نخی کاملاً تمیز کنید.

در صورت امکان، قبل از بکار بردن چسب جدید و آب بندی صفحه نمایش، ابتدا گوشی را روشن کنید و صفحه نمایش جدید را روی گوشی تست کنید.

در صورتی که قاب گوشی خم شده باشد (حتی به اندازه ناچیزی)، و یا اگر تکه چسب و یا گلس شکسته روی لبه قاب قرار داشته باشد، صفحه نمایش جدید به درستی روی قاب تراز نمی شود و ممکن است آسیب ببیند. در صورت نیاز قاب را تعویض کنید.

بهترین روش برای محکم کردن و آب بندی صفحه نمایش روی قاب استفاده از چسب های دو طرفه از پیش برش داده شده مخصوص این کار است. ابتدا نوار چسب را به قاب پشت بچسبانید و کابل صفحه نمایش روی قاب میانی قرار دهید، سپس صفحه نمایش را روی قاب گوشی تراز کنید و فشار دهید تا در جای خود قرار گیرد.

برای نصب مجدد و سرهم بندی گوشی، دستورالعمل بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید. در آخر، در صورتیکه نیاز بود تا این کار توسط یک تعمیرکار حرفه ای تعمیرات موبایل انجام شود، می توانید با شماره 02167319 تماس حاصل فرمایید و یا به صورت حضوری به بخش تعمیرات ما مراجعه نمایید.

مطابق با استاندارد R2 مربوط به دفع زباله های الکترونیکی عمل کنید و دور ریزهای تعمیر را به زباله دان بریزید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هواوی میت 10 گرفته شده است.
