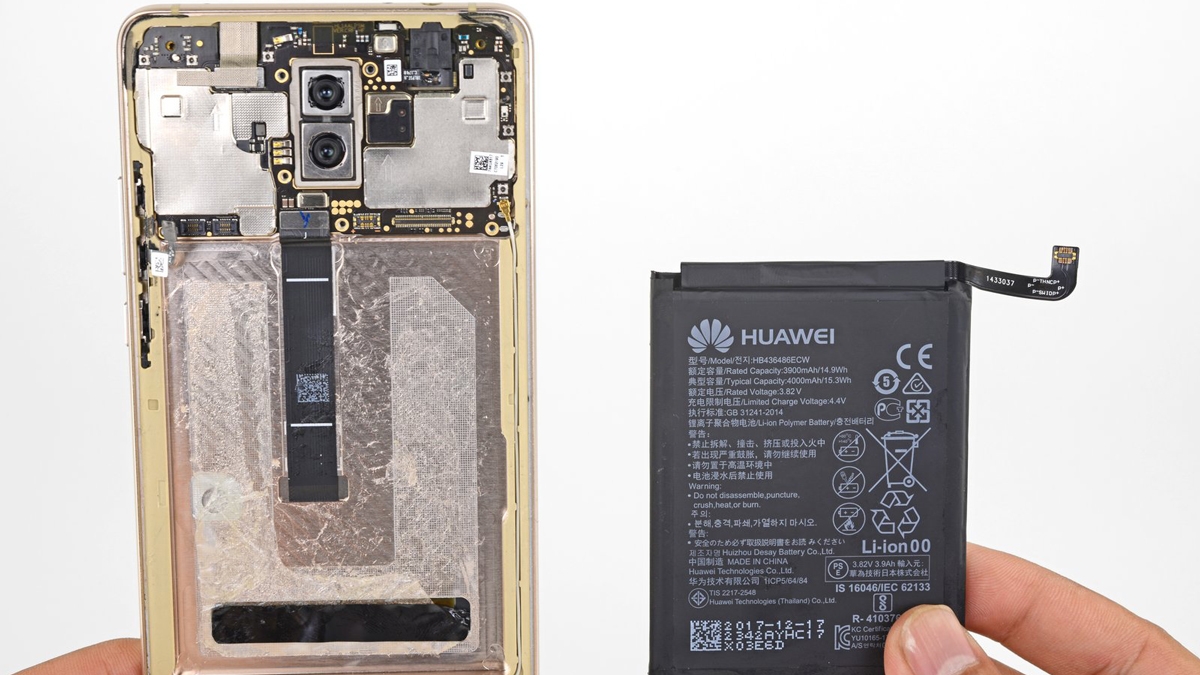

آموزش تعویض باتری هوآوی میت 10

آموزش تعویض باتری هواوی میت 10

عناوین این مقاله

آموزش تعویض باتری هوآوی میت 10 به صورت تصویری و گام به گام در این مقاله بررسی می شود.

در گوشی هواوی میت 10 از یک باتری لیتیوم پلیمری با ظرفیت 4000 میلی آمپر ساعت استفاده شده است. این باتری توسط چسب های مخصوص به قاب پشت گوشی محکم چسبیده و تعویض آن کار ساده ای نیست.

برای استفاده بیشتر از باتری نو، لطفا در ابتدا از تمام انرژی آن استفاده کنید تا اینکه تلفن شما پس از استفاده عادی خود به خود خاموش شود، سپس آن را به مدت 10 ساعت شارژ کنید ، این کار را 3-5 بار تکرار کنید، به این ترتیب باتری می تواند به شرایط بهینه استفاده برسد. همچنین برای شارژ این باتری از شارژر اصلی یا از شارژر با وات بالا استفاده کنید.

از این دستورالعمل برای تعویض باتری گوشی هواوی میت 10 استفاده کنید. همچنین برای تعویض ال سی دی لازم است که باتری از روی قاب برداشته شود.

در صورتی که قبل از تعویض باتری، متوجه شدید که باتری باد کرده است، بیشتر احتیاط کنید. برای ایمنی بیشتر قبل از باز کردن و پیاده سازی قطعات گوشی هوآوی، شارژ باتری را به زیر 25 درصد تخلیه کنید. در صورتی که حین تعمیر، پوسته باتری به صورت تصادفی با ابزارهای تعمیر برخورد کند و سوارخ شود ممکن است منجر به آتش سوزی و یا انفجار شود، با کاهش و تخلیه شارژ باتری، شانس بروز خطر را کاهش دهید.

قاب پشت بوسیله چسب های بسیار قوی در جای خود محکم شده است. هنگام جدا کردن آنها ممکن است به گلس پشت نفوذ کنند و شفافیت و زیبایی گلس را از بین ببرند، پیشنهاد می شود که گلس را به موقع تمیز کنید.

مدت زمان انجام کار: 1 ساعت

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. کاپ مکش دستی
  2. کاردک پلاستیکی یا قطعه مثلث شکل (6 کاردک)
  3. پنس
  4. ابزار قاب باز کن
  5. پیچ گوشتی چهارسو
  6. اسپاتول
  7. آی اَپنر
  8. کارت پلاستیکی

قطعات و مواد مصرفی مورد نیاز:

  1. باتری هواوی میت 10 یا میت 10 پرو و یا پی 20 پرو
  2. چسب قاب پشت هواوی میت 10

مرحله 1-قاب پشت باتری را حرارت دهید: آموزش تعویض باتری هوآوی میت 10

  • قبل از شروع عملیات تعویض باتری، شارژ باتری گوشی را حتی الامکان خالی نمایید یا حداقل به کمتر از 25 درصد برسانید. هر چقدر شارژ باتری لیتیوم پلیمر این گوشی کمتر باشد، احتمال بروز خطراتی مثل آتش گرفتن یا انفجار باتری هم کاهش پیدا می‌کند.
  • گوشی را خاموش کنید.
  • آی اُپنر را در مایکرویو قرار داده و برای حرارت دهی آماده کنید. آی اَپنر را به مدت دو دقیقه به لبه پایین گوشی قرار دهید. در صورت نیاز عملیات حرارت دهی با آی اُپنر را تکرار کنید.
  • برای حرارت دهی همچنین می توانید از سشوار مو، سشوار صنعتی و یا صفحه حرارتی استفاده کنید اما مراقب باشید، حرارت بیش از حد داده نشود.
  • لطفاً به دقت به تصاویر بالا نگاه کنید و جای چسب های نگهدارنده قاب پشت را بررسی نمایید. جای چسب ها با خط قرمز رنگ مشخص شده است.

مرحله 2- چسب زیر قاب پشت را جدا کنید.

  • کاپ مکش را به قاب پشت، در لبه پایینی گوشی در سمت راست سوکت شارژ، بالای میکروفن قرار دهید.
  • در صورتی که قاب پشت شکسته و یا دچار ترک خوردگی شدید است، روی آن را با یک لایه چسب پهن بپوشانید تا کاپ مکش بهتر به قاب بچسبد. اگر شکستگی خیلی شدید است می توانید از چسب بسیار قوی استفاده کنید، کاپ مکش را روی قاب پشت قرار دهید و چند قطره از چسب را به کاپ بزنید.
  • دستگیره کاپ مکش را گرفته با یک فشار ثابت و یکنواخت به سمت بالا بکشید تا قاب بالا بیاید و یک شکاف کوچک ایجاد شود.
  • نوک کاردک پلاستیکی را در شکاف ایجاد شده قرار دهید.
  • با توجه به اینکه چسب بکار رفته زیر قاب پشت توسط کارخانه بسیار قوی و محکم است، ایجاد شکاف در لبه پایین گوشی مشکل است و شاید به چندین تلاش نیاز داشته باشد. لطفاً صبور باشید و در صورت نیاز دوباره حرارت دهید.

مرحله 3- چسب در لبه زیرین گوشی را جدا کنید.

  • کاردک را در لبه تحتانی گوشی و گوشه سمت چپ بکشید تا چسب های این قسمت جدا شوند.
  • در صورتی که چسب ها به سختی جدا می شوند و کاردک به خوبی پیش نمی رود، عملیات حرارت دهی را تکرار کنید و دوباره سعی کنید.
  • کاردک را در درز لبه پایین رها کنید تا مانع از چسبیدن مجدد چسب ها به یکدیگر شوند.

مرحله 4- لبه چپ گوشی را حرارت دهید و چسب آن را جدا کنید.

  • آی اُپنر را در لبه چپ قاب گوشی هوآوی قرار دهید تا چسب در امتداد چپ گوشی شل شود.
  • نوک کاردک را از قسمت پایین سمت چپ وارد درز کنید و به آرامی و با دقت چسب در امتداد چپ گوشی را جدا کنید.
  • همانطور که در عکس های مرحله اول نشان داده شده، در برخی از قسمت های سمت چپ گوشی از چسب بیشتری استفاده شده است، مخصوصاً این قسمت ها را بیشتر حرارت دهید تا چسب ها شل شده و راحت تر جدا شوند.

مرحله 5- حرارت دهی را ادامه دهید و چسب بقیه لبه های گوشی را جدا کنید.

قسمت های دیگر قاب پشت گوشی را حرارت دهید و چسب بقیه لبه های گوشی را جدا کنید. پس از جداسازی چسب هر لبه یک کاردک را در درز آن لبه رها کنید تا مانع از دوباره چسبیدن چسب ها شود.

مرحله 6- قاب پشت را بردارید.

  • بعد از اینکه چسب لبه ها و اطراف قاب گوشی را به طور کامل جدا کردید، قاب پشت را از روی گوشی بردارید.
  • با استفاده از نوک کاردک، بقایای چسب قاب پشت را جدا کنید و سطح ان را به طور کامل تمیز کنید.
  • قاب پشت را بردارید و در مکان امنی قرار دهید و عملیات تعویض باتری گوشی هواوی را ادامه دهید.
  • قبل از نصب مجدد قاب پشت، بهتر است گوشی را روشن کنید و درستی و صحت کامل آن را امتحان کنید، سپس قاب را بسته و چسب ها را محکم کنید.

مرحله 7- شاسی گوشی را برای نصب قاب پشت جدید آماده سازی کنید.

  • قبل از نصبقاب پشت جدید، اطمینان حاصل کنید که تمام رد و بقایای چسب را از روی شاسی گوشی تمیزکاری کرده اید.
  • اگر قصد دارید از همان قاب پشت قبلی استفاده کنید، با دقت بقایای چسب لبه های قاب پشت را تمیزکاری کنید.
  • قاب پشت هواوی میت 10 از گلس ساخته شده است و شکننده و مستعد ترک خوردگی می باشد. هنگام تمیز کردن قاب پشت، مراقب باشید فشار بیش از حد و غیر یکنواخت به سطح آن وارد نشود.
  • چسب بکار رفته برای آب بندی قاب گوشی به حدی سخت و قوی است که ممکن است هنگام تمیزکاری و جدا کردن آن از روی گلس پشت، باعث کنده شدن رنگ و پوشش قاب شود، برای جلوگیری از این اتفاق، یا قاب را کمی حرارت دهید تا چسب ها شل شوند و راحت تر جدا شوند و یا از پارچه نخی آغشته به الکل ایزوپروپیل غلیظ استفاده کنید.

مرحله 8- قطعه قاب دور دوربین و فلاش آن را جدا کنید.

  • در صورتی که قاب پشت تعویضی و جدید شما مجهز به دور قاب دوربین و فلاش نیست، این قطعات را از روی قاب پشت قدیمی برداشته و روی قاب جدید نصب کنید.
  • آی اُپنر را مستقیماً و به مدت 1 دقیقه روی دور قاب دوربین قرار دهید تا چسب زیر آنها شل شود.
  • نوک کاردک را زیر دور قاب دوربین و فلاش قرار دهید و با دقت چسب های آنها را جدا کنید.
  • فلاش این گوشی از جنس پلاستیک ساخته شده است و در صورت فشار براحتی می شکند. قبل از اینکه آن را اهرم کنید اطمینان داشته باشید که تمام چسب های زیر آن جدا شده است.
  • نوک کاردک پلاستیکی را زیر دور قاب دوربین و فلاش قرار دهید و به آرامی به سمت بالا اهرم کنید تا دور قاب دوربین و همچنین فلاش جدا شوند.
  • قطعات را به قاب پشت جدید منتقل کنید.

مرحله 9- پیچ های براکت پلاستیکی را باز کنید.

  • دو مرحله بعدی نحوه برداشتن لایه توزیع حرارتی همراه با براکت پلاستیکی را نشان می دهد.
  • با استفاده از پیچ گوشتی چهارسو، 8 پیچ نگهدارنده محافظ پلاستیکی را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده است.
  • یکی از پیچ ها زیر برچسب سفید رنگ قرار گرفته است، ابتدا برچسب را برداشته و سپس پیچ را باز کنید.
  • مطابق با تصویر دوم، نوک اسپاتول را زیر لبه راست براکت پلاستیکی قرار دهید و به آرامی به سمت بالا اهرم کنید تا محافظ شل شود.

مرحله 10- محافظ پلاستیکی را بردارید.

  • با انگشتان دست لبه پایین براکت پلاستیکی را گرفته و این قسمت را به آرامی بلند کنید.
  • براکت پلاستیکی را از لبه بالایی گوشی بردارید و به سمت خود بکشید.
  • به آرامی لایه توزیع حرارتی مشکی رنگ را از روی گوشی بردارید. این لایه در برخی از قسمت ها بوسیله چسب در جای خود نگه داشته شده است، حین جدا کردن لایه مراقب باشید تا این لایه پاره نشود.

مرحله 11- کانکتور باتری را جدا کنید.

  • نوک اسپاتول را زیر کانکتور باتری قرار دهید به آرامی به سمت بالا اهرم کنید و از سوکتش از روی مادربرد جدا کنید.
  • هنگام جدا کردن کانکتورهای مثل این، مراقب باشید که نوک اسپاتول به قطعات اطراف سوکت تماس پیدا نکند.

مرحله 12-کانکتور کابل منعطف سوکت شارژ را جدا کنید.

  • نوک اسپاتول را زیر کانکتور کابل سوکت شارژ قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی مادربرد جدا شود.
  • برای نصب مجدد سوکت های مثل این، ابتدا با دقت کانکتور را روی سوکت تراز کنید، از یک طرف کانکتور فشار وارد کنید تا با شنیدن صدای کلیک، آن طرف کانکتور به سوکت خود متصل شود، سپس طرف دیگر کانکتور را فشار دهید و کانکتور را به طور کامل به سوکت متصل کنید. در صورتی که کانکتور روی سوکت تراز نشده باشد ممکن است پین های آن خم شده و باعث آسیب دائمی شود.

مرحله 13- کانکتور کابل سنسور اثرانگشت را جدا کنید.

نوک اسپاتول را زیر کابل سنسور اثرانگشت قرار دهید به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی مادربرد آزاد شود.

مرحله 14- کانکتور دکمه پاور را جدا کنید.

نوک تخت اسپاتول را زیر کانکتور دکمه پاور قرار دهید به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی مادربرد آزاد شود.

مرحله 15- چسب زیر باتری را شل کنید.

  • باتری بوسیله چسب های بسیار قوی در جای خود محکم شده است.
  • آی آُپنر که از قبل گرم شده است را به مدت حداقل یک دقیقه روی صفحه نمایش قرار دهید تا چسب زیر باتری شل شود.
  • به تصویر دوم دقت کنید و مشاهده کنید که چسب های زیر باتری به صورت U شکل قرار گرفته اند.

مرحله 16- باتری را از لبه راست شل کنید.

  • نوک کاردک را از قسمت بریدگی در لبه راست گوشی، زیر باتری فرو کنید.
  • به آرامی اما محکم، کاردک را به زیر باتری فشار دهید، تا از روی شاسی شل شود.
  • در صورتی که باتری به سختی شل می شود، می توانید چند قطره الکل ایزوپروپیل غلیظ زیر باتری بریزید تا چسب ها را شل کند. به مدت یک دقیقه منتظر بمانید تا الکل به خوبی نفوذ کند و چسب ها را شل کند.

مرحله 17- باتری را از لبه بالا شل کنید.

  • نوک کاردک را به آرامی از لبه بالایی باتری به زیر آن فرو کنید و به سمت لبه راست باتری بکشید تا قسمت بالایی باتری نیز شل شود.
  • کاردک را به آرامی بچرخانید تا به شل شدن باتری کمک کند.

مرحله 18- باتری را به طور کامل آزاد کنید.

  • کارت پلاستیکی را به زیر لبه راست باتری فرو کنید.
  • کارت را به سمت داخل فشار دهید تا باتری از روی شاسی شل شود.
  • در صورتی که باتری به سختی از روی شاسی شل می شود، چند قطره الکل زیر باتری بچکانید و منتظر بمانید تا به خوبی به زیر باتری نفوذ کند و باتری به خوبی شل شود.
  • مراقب باشید حین برداشتن باتری، باتری خم نشود و یا با اشیاء نوک تیز برخورد نکند.

مرحله 19- باتری را از روی قاب بردارید.

  • هنگامی که باتری به طور کامل در جای خود شل شد و چسب ها جدا شدند، لبه های باتری را با انگشت گرفته از روی شاسی بلند کنید.
  • باتری را بردارید، با یک باتری جدید تعویض کنید.

برای نصب باتری جدید:

  • چسب جدید را به شاسی گوشی اضافه کنید.
  • به آرامی باتری را در جای خود قرار دهید.
  • باتری را به طور موقت به مادربرد متصل کنید تا مطمئن شوید که باتری به خوبی تراز شده است.
  • وقتی از تراز بودن باتری اطمینان حاصل شد، باتری را با انگشت در جای خود محکم کنید. باتری را از مادربرد جدا کنید و عملیات مونتاژ و سرهم بندی قطعات را ادامه دهید.

برای اینکه باتری جدید به عملکرد مطلوب و بهینه برسد، باید آن را کالیبره کنید. به طوریکه باتری را تا 100 درصد شارژ کنید و کابل شارژ را همچنان به مدت 2 ساعت متصل نگه دارید. سپس از گوشی و باتری استفاده کنید تا دستگاه به علت خالی شدن شارژ، خاموش شود. در آخر، باتری را بدون وفقه فول شارژ کنید.

برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید. پس از اینکه جای چسب های قدیمی را با الکل ایزوپروپیل و پارچه تمیز، کاملاً تمیزکاری کردید، چسب های جدید را بکار ببرید.

مطابق با استاندارد R2 مربوط به دفع زباله های الکترونیکی عمل کنید و دور ریزهای تعمیر را به زباله دان الکترونیکی روانه کنید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هواوی میت 10 گرفته شده است.
