آموزش تعویض ال سی دی هواوی P8

• قبل از اینکه عملیات تعویض باتری گوشی هوآوی P8 را شروع کنید، شارژ باتری گوشی را حتی الامکان خالی نمایید یا حداقل به کمتر از 25 درصد برسانید. هر چقدر شارژ باتری لیتیوم یونی گوشی کمتر باشد، احتمال بروز خطراتی مثل آتش گرفتن یا انفجار باتری هم کاهش پیدا می‌کند.
• گوشی را خاموش کنید.
• سوزن و یا اجکتور خشاب سیم کارت را در سوراخ در کنار خشاب در لبه گوشی فرو کنید و کمی فشار دهید. اکنون لبه خشاب سیم کارت و مموری کارت را با انگشت گرفته از روی گوشی بیرون بیاورید.

• با استفاده از پیچ گوشتی Torex T2 هر دو پیچ در لبه تحتانی گوشی در دو طرف پورت میکرو یو اس بی را باز کنید. جای این دو پیچ در تصویر مربوطه با دایره های قرمز رنگ مشخص شده است.
• در صورتی که صفحه نمایش دچار ترک خوردگی و شکستگی شدید شده است یک لایه نوار چسب پهن روی ال سی دی بیندازید تا تکه های شکسته گلس حین انجام عملیات تعمیر به سمت چشم و صورت شما پرتاب نشود و اینکه بتوانید گوشی را بهتر در دست بگیرید و عملیات تعمیر را راحت تر انجام دهید.

با استفاده از iSclack و یا کاپ مکش دستی صفحه نمایش گوشی را از روی قاب پشت جدا کنید. آی اسکلک را مطابق با شکل به قسمت پایین گوشی هواوی وصل کنید. به آرامی و با دقت دستگیره های آن را فشار دهید تا صفحه جدا شود.

با استفاده از پیچ گوشی چهارسو، دو پیچ فیلیپسی نگهدارنده براکت های روی کابل منعطف دوربین جلو و کانکتور صفحه نمایش و یا باتری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ مشخص شده اند.

• برای برداشتن براکت روی صفحه نمایش و کانکتور کابل منعطف باتری از پنس سر کج استفاده کنید.
• نوک تخت اسپاتول را زیر کانکتور کابل منعطف باتری قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش آزاد شود.
• با استفاده از پنس سرکج، براکت روی کانکتور کابل منعطف دوربین جلو را بردارید.

• مطابق با عکس اول، نوک تخت اسپاتول را زیر کانکتور کابل منعطف جک هدفون دهید و به آرامی به سمت بالا اهرم کنید تا از روی سوکتش آزاد شود.
• مطابق با عکس دوم، نوک تخت اسپاتول را زیر کانکتور کابل منعطف دوربین جلو قرار دهید و به آرامی به سمت بالا اهرم کنید تا از روی سوکتش آزاد شود.
• با استفاده از پنس سر کج، لبه دوربین جلو را گرفته و به آرامی از جایگاهش بیرون بیاورید.

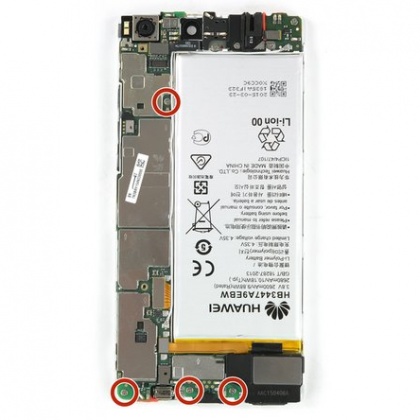

• با استفاده از پیچ گوشتی چهارسو، 4 پیچی که محافظ فلزی مادربرد را در جای خود نگه داشته است را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده است.
• نوک تخت اسپاتول را زیر کانکتور منعطف موتور ویبره قرار دهید به آرامی به سمت بالا اهرم کنید و از سوکتش آزاد کنید.
• با استفاده از پنس سر کج، لبه کابل آنتن را گرفته و از جایگاه خود بردارید.

• نوک اسپاتول را زیر کانکتور صفحه نمایش قرار دهید و به آرامی به سمت بالا اهرم کنید و از سوکتش و روی برد اصلی جدا کنید.
• با استفاده از پنس سر کج لبه کابل آنتن را گرفته، بلند کنید و از جایگاهش خارج کنید.

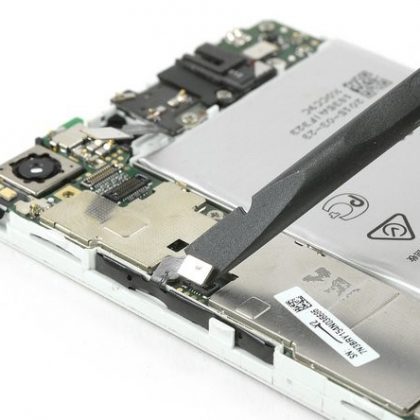

• نوک تخت اسپاتول را زیر کانکتور کابل دکمه های پاور و تغییر حجم صدا قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش آزاد شود. با همان اسپاتول کابل ها را به سمت دیگر کنار بزنید.

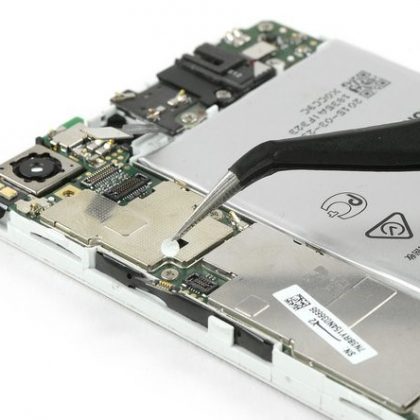

• مطابق تصویر دوم، با استفاده از پنس سر کج، نشانگر کنتاکت مایع را بردارید.

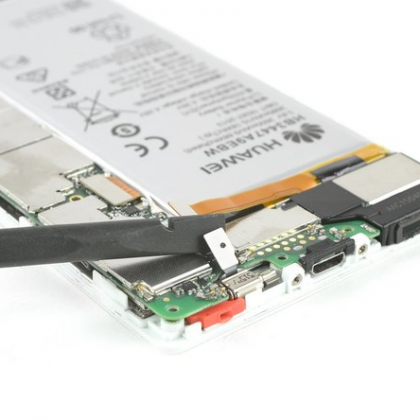

• با استفاده از پیچ گوشتی چهارسو، پیچ نگهدارنده برد اصلی را باز کنید.
• مطابق عکس، نوک تخت اسپاتول را زیر پورت یو اس بی قرار دهید به آرامی به سمت بالا اهرم کنید و مادربرد را از جایگاه خود روی گوشی بردارید و در مکان امنی قرار دهید.

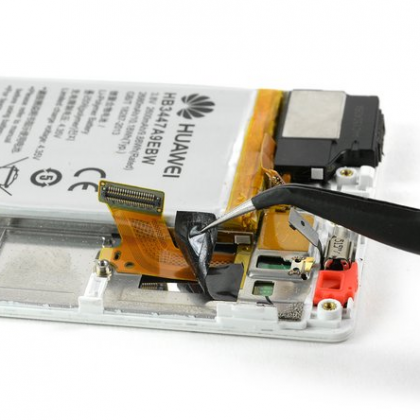

• با استفاده از پنس سر کج، نوار چسبی که کابل منعطف ال سی دی هواوی را پوشانده است را بردارید.

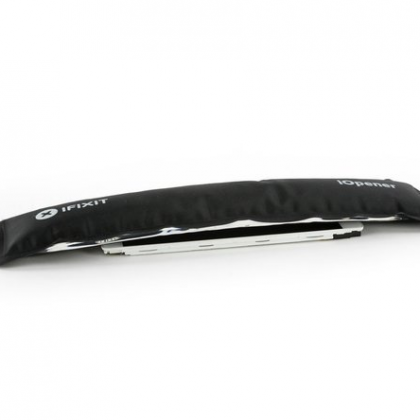

• آی اُپنر را آماده کرده روی لبه گوشی قرار دهید تا چسب لبه های صفحه نمایش روی قاب میانی شل شود.
• به ویژه باید مراقب چسب زیر قسمت فوقانی و تحتانی صفحه نمایش باشید.

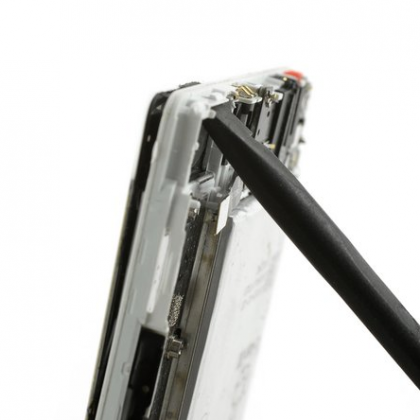

• هنگامی که چسب لبه های گوشی شل شدند، نوک اسپاتول را از پشت قاب هواوی پی 8 به داخل مجرای لنز دوربین اصلی آن فرو کنید و به آرامی به سمت جلو هل دهید تا لبه ال سی دی از روی فریم پشت آن بلند شده و شکاف باریکی در این قسمت از قاب گوشی ایجاد شود.

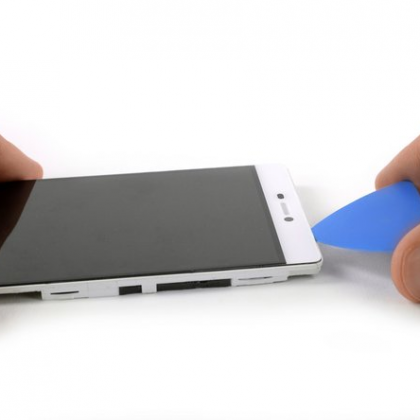

• نوک کاردک پلاستیکی را در شکاف ایجاد شده بین صفحه نمایش و قاب میانی فرو کنید.

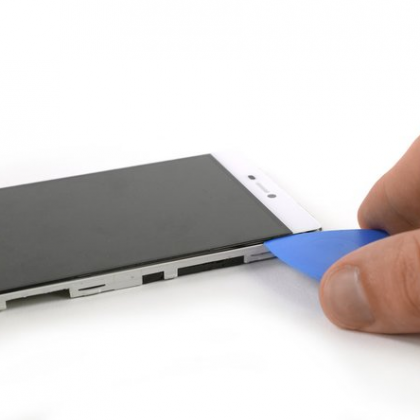

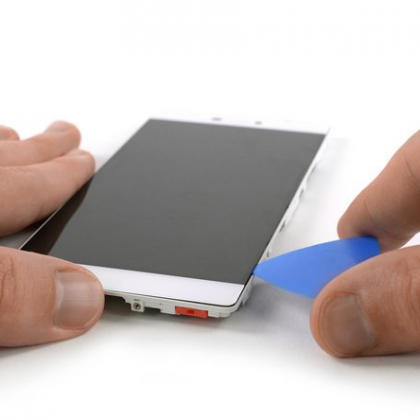

• دقت کنید که تنها نوک کاردک را فرو کنید تا به قطعات و کابل های این قسمت آسیب وارد نشود، کاردک را در لبه سمت راست گوشی بکشید تا صفحه نمایش از قاب جدا شود.

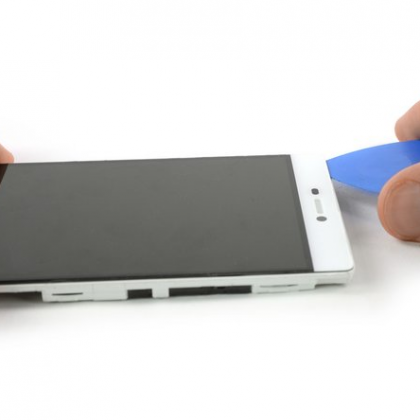

کاردک دیگری را برداشته و نوک ان را در شکاف ایجاد شده در لبه فوقانی فرو کنید و چسب زیر قسمت فوقانی صفحه نمایش را جدا کنید.

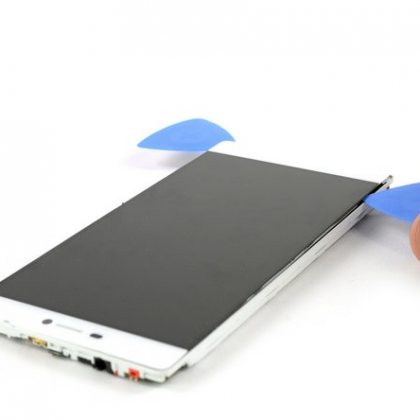

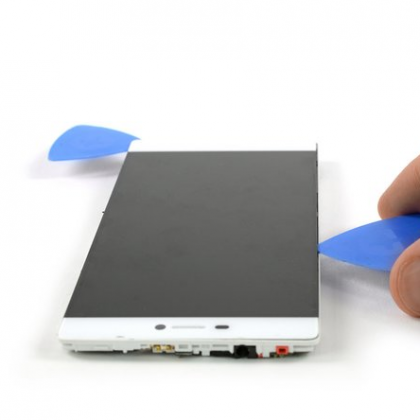

• نوک کاردک پلاستیکی را در شکاف ایجاد شده بین صفحه نمایش و قاب میانی فرو کنید.

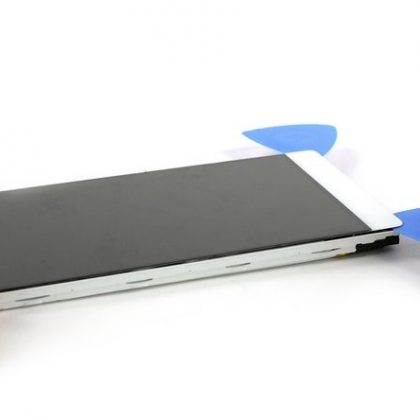

• دقت کنید که تنها نوک کاردک را فرو کنید تا به قطعات گوشی و کابل های این قسمت آسیب وارد نشود، کاردک را در لبه سمت چپ گوشی بکشید تا صفحه نمایش از قاب جدا شود.

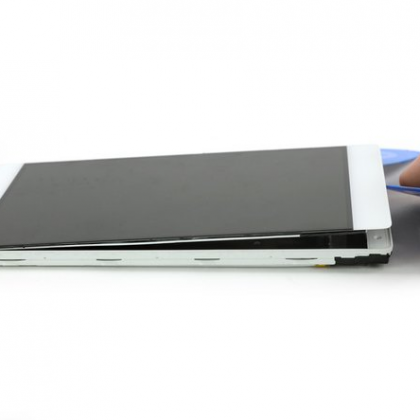

• با کاردک پلاستیکی چسب شل زیر قسمت تحتانی ال سی دی را جدا کنید.
• کاردک را از همان قسمت کمی بچرخانید تا صفحه نمایش اهرم شود و از قاب میانی جدا شود.

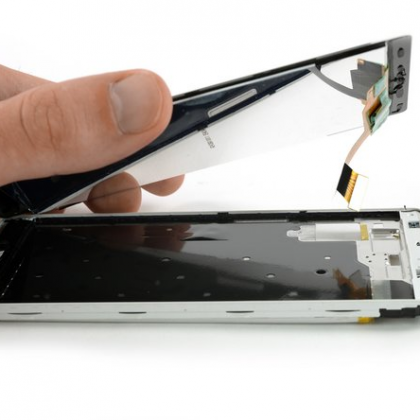

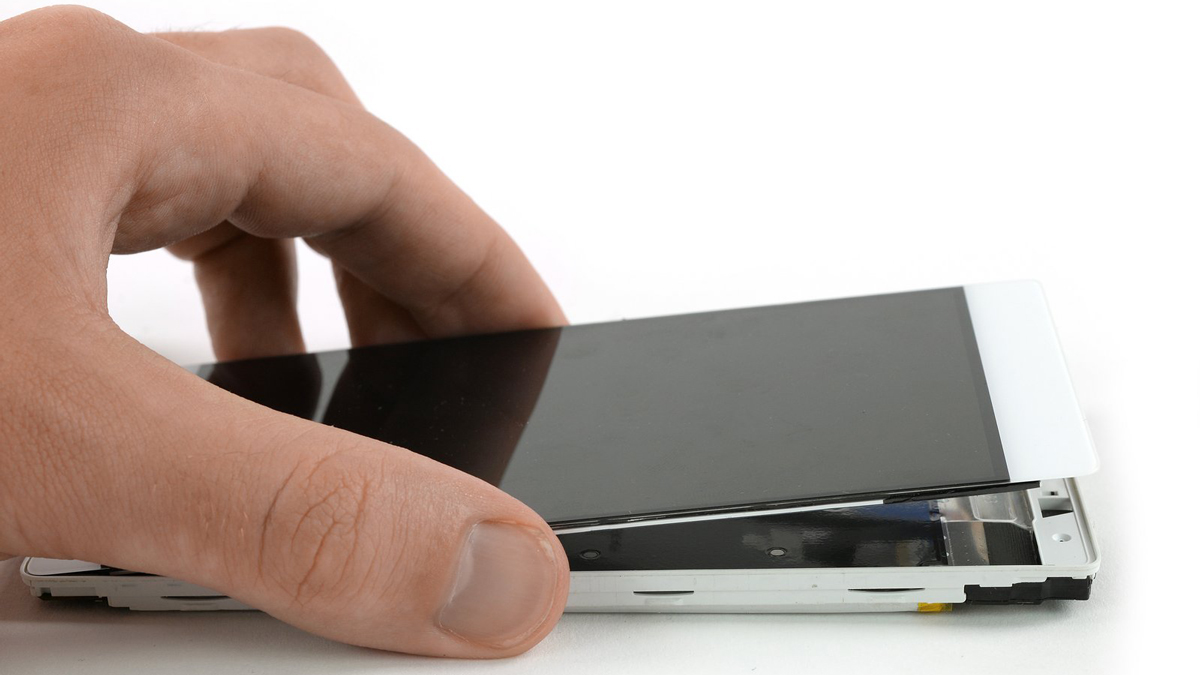

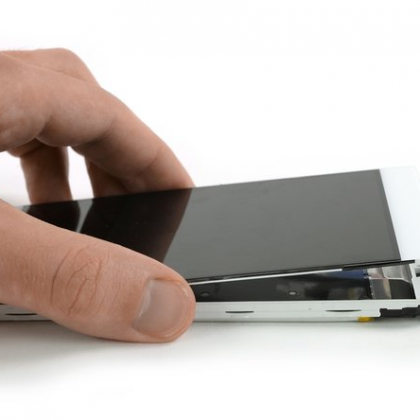

• لبه صفحه نمایش را با دست گرفته به آرامی بلند کنید و از روی قاب میانی بردارید.
• در این مرحله کابل منعطف صفحه نمایش باید به راحتی از قسمت عقب از روی قاب میانی جدا شود.

برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید. پس از اینکه جای چسب های قدیمی را با الکل ایزوپروپیل و پارچه تمیز، کاملاً تمیزکاری کردید، چسب های جدید را بکار ببرید.

مطابق با استاندارد R2 مربوط به دفع زباله های الکترونیکی عمل کنید و دور ریزهای تعمیر را به زباله دان الکترونیکی روانه کنید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هواوی پی 8 گرفته شده است.
