آموزش تعویض دوربین عقب هواوی P9

آموزش تعویض دوربین عقب هواوی P9

از این دستورالعمل برای آموزش تعویض دوربین عقب هواوی P9 خود استفاده کنید. هنگام نصب مجدد گوشی خود هر جا که لازم شد از چسب جدید استفاده کنید.

مدت زمان انجام کار: 30 دقیقه

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. اجکتور سیم کارت
  2. اسپاتول
  3. پیچ گوشتی t1
  4. پنس
  5. پیچ گوشتی چهارسو
  6. قاب باز کن (iSclack)

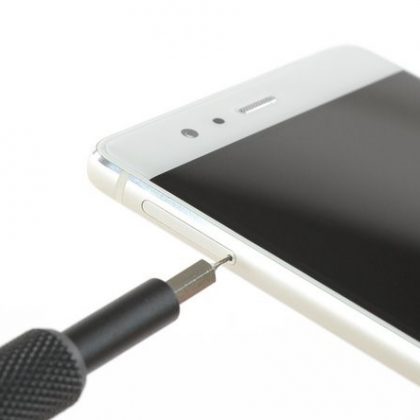

مرحله 1- پیچ های لبه زیرین را باز کنید و خشاب سیم کارت را بیرون بیاورید: آموزش تعویض دوربین عقب هواوی P9

  • قبل از شروع عملیات، گوشی را خاموش کنید.

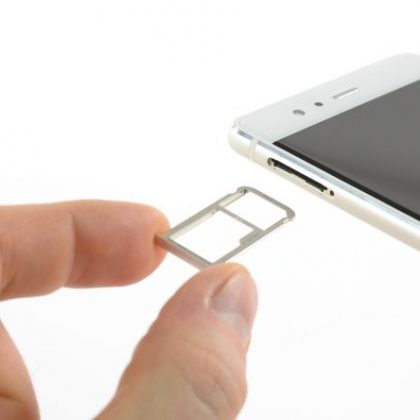

  • با استفاده از اجکتور سیم کارت، خشاب سیم کارت را بیرون بیاورید.

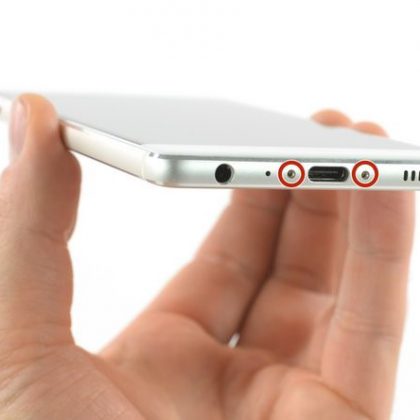

  • دو پیچ P2 در لبه پایین گوشی را باز کنید. با استفاده از پیچ گوشتی t1 دو پیچ در دو طرف پورت USB را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
  • اگر سطح صفحه نمایش دچار شکستگی شدید شده و نمایشگر به قطعات ریز ترک خورده است روی آن را با یک لایه چسب پهن بپوشانید تا هم بهتر بتوانید گوشی را در دست بگیرید و عملیات تعمیر موبایل را روی آن انجام دهید و هم اینکه قطعات شکسته به سمت چشم شما پرتاب نشود.

مرحله 2- صفحه نمایش را از قاب عقب جدا کنید.

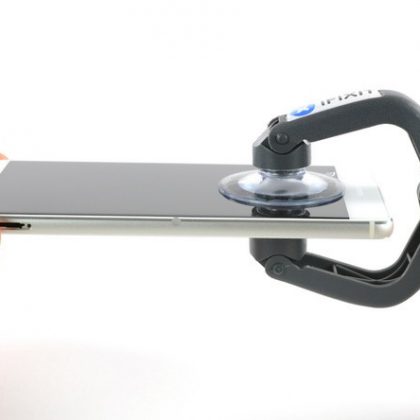

  • ابزار قاب باز کن (iSclack) و یا کاپ مکش دستی را به گوشی وصل کنید.
  • اطمینان داشته باشید که کاپ ها محکم به صفحه نمایش و قاب عقب متصل شده اند.

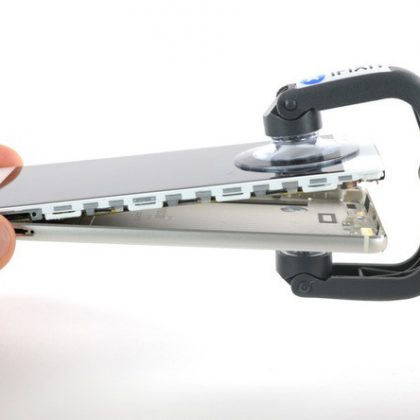

  • دستگیره های قاب باز کن را به آرامی به هم نزدیک کنید تا صفحه نمایش از قاب عقب جدا شود.
  • اگر باز کردن قاب با این ابزار سخت است، نوک اسپاتول را در دهانه جک هدفون قرار دهید و همچنان که دستگیره های های قاب باز کن را به هم نزدیک می کنید اسپاتول را به سمت بالا فشار دهید تا بین صفحه نمایش و قاب فاصله ایجاد شود.
  • مراقب باشید قطعات را به طور کامل از یکدیگر جدا نکنید چرا که صفحه نمایش و قاب عقب بوسیله کابل سنسور اثرانگشت به یکدیگر متصل هستند.

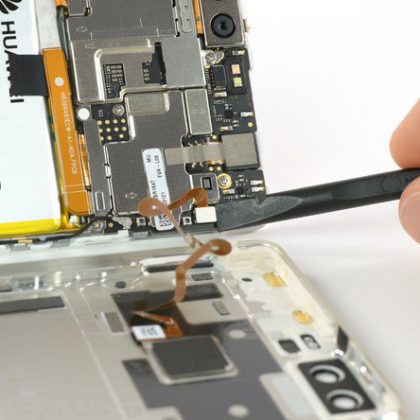

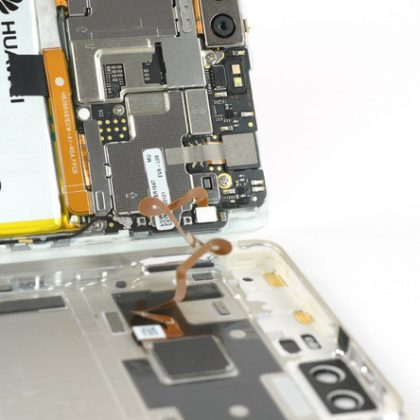

مرحله 3- کابل منعطف سنسور اثرانگشت را جدا کنید و قاب عقب را بردارید.

  • بعد از جدا کردن قاب پشت، آن را به صورت کتابی تا نیمه بلند کنید، طوریکه بتوانید به کانکتورهای منعطف دسترسی پیدا کنید.
  • نوک تخت اسپاتول را زیر کانکتور کابل منعطف سنسور اثرانگشت و یکی از دکمه های کناری قرار دهید و به آرامی به سمت بالا اهرم کنید، و کانکتورها را از سوکتشان خارج کنید.
  • اکنون قاب عقب را با دست گرفته، به طور کامل بردارید.

مرحله 4- پیچ های نگهدارنده دوربین پشت را باز کنید.

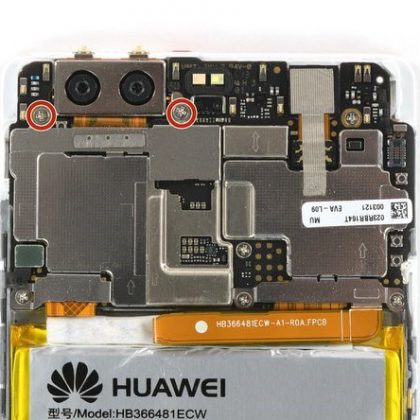

  • با استفاده از پیچ گوشتی چهارسو، دو پیچ نگهدارنده دوربین پشت هوآوی P9 را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ نشان داده شده است.

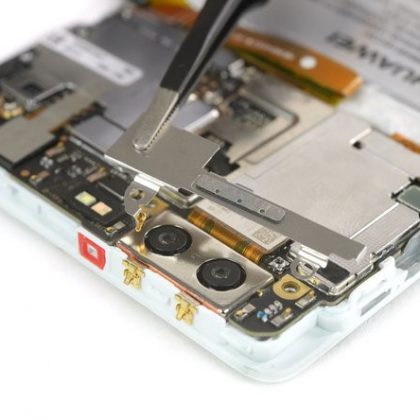

  • با کمک پنس لبه براکت را گرفته و آن را بلند کنید.
  • حین برداشتن براکت مراب کانکتور زیر آن باشید.

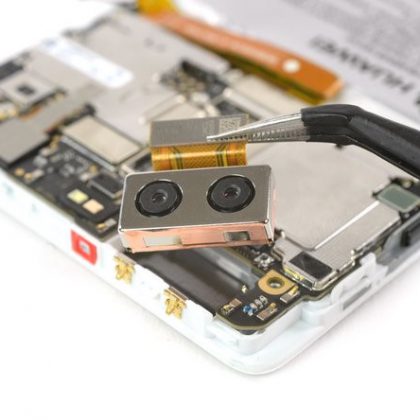

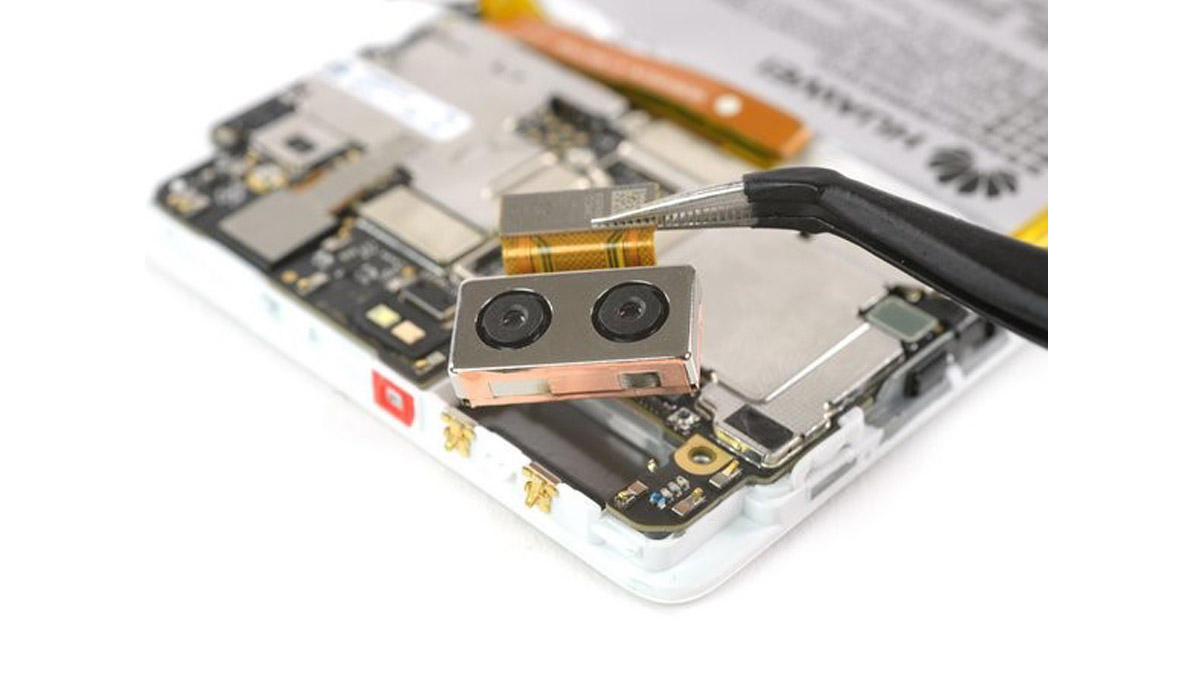

مرحله 5- دوربین پشت را بردارید.

  • نوک تخت اسپاتول را زیر کانکتور دوربین پشت قرار دهید و به آرامی به سمت بالا اهرم کنید و آن را از سوکتش آزاد کنید.
  • با اسپاتول به آرامی دوربین را از جای خود در مادربورد اهرم کنید و وقتی شل شد با پنس لبه آن را گرفته از جای خود بیرون بیاورید.

برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید. هنگام نصب مجدد قطعات گوشی موبایل، هر جا که لازم شد از چسب جدید استفاده کنید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هواوی P9 گرفته شده است.
