تعویض جک هدفون هواوی P9

تعویض جک هدفون هواوی P9

از این دستورالعمل می توانید برای تعویض جک هدفون در گوشی هوشمند هواوی P9 خود استفاده کنید. هنگام نصب مجدد قطعات دستگاه، هر جا که لازم است از چسب جدید استفاده کنید.

مدت زمان انجام کار: 30 دقیقه

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. اجکتور سیم کارت
  2. اسپاتول
  3. پیچ گوشتی t1
  4. پیچ گوشتی چهارسو
  5. ابزار قاب کش iSclack
  6. پنس

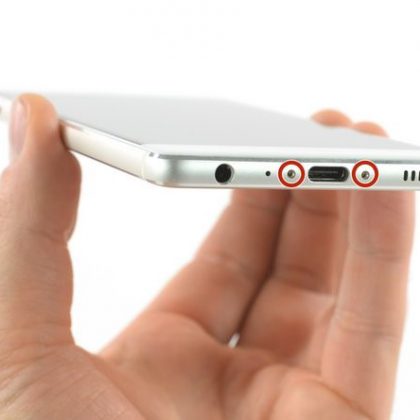

مرحله 1- پیچ های لبه زیرین را باز کنید و خشاب سیم کارت را بیرون بیاورید

  • قبل از شروع عملیات، گوشی را خاموش کنید.

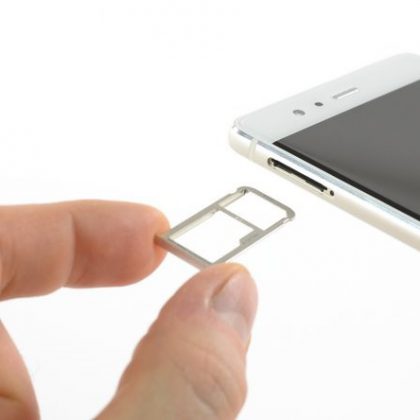

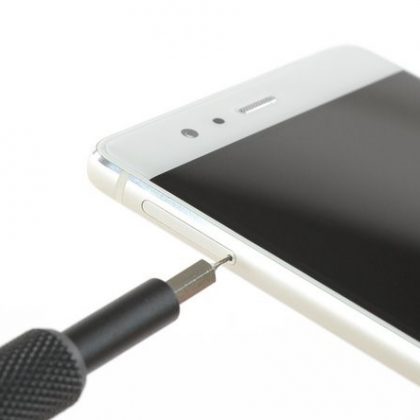

  • با استفاده از اجکتور سیم کارت، خشاب سیم کارت را بیرون بیاورید.
  • دو پیچ P2 در لبه پایین گوشی را باز کنید. با استفاده از پیچ گوشتی t1 دو پیچ در دو طرف پورت USB را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

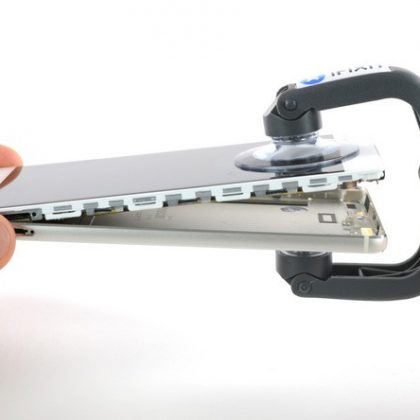

مرحله 2- صفحه نمایش را از قاب عقب جدا کنید.

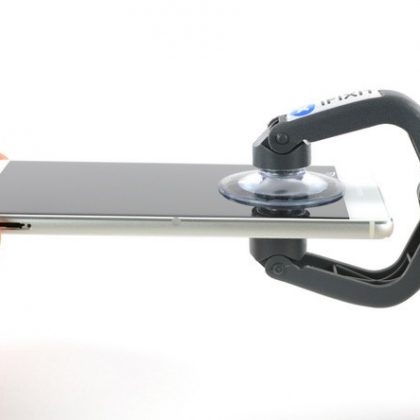

  • ابزار قاب باز کن (iSclack) و یا کاپ مکش دستی را به گوشی وصل کنید.
  • اطمینان داشته باشید که کاپ ها محکم به صفحه نمایش و قاب عقب متصل شده اند.
  • دستگیره های قاب باز کن را به آرامی به هم نزدیک کنید تا صفحه نمایش از قاب عقب جدا شود.
  • اگر باز کردن قاب با این ابزار سخت است، نوک اسپاتول را در دهانه جک هدفون قرار دهید و همچنان که دستگیره های های قاب باز کن را به هم نزدیک می کنید اسپاتول را به سمت بالا فشار دهید تا بین صفحه نمایش و قاب فاصله ایجاد شود.
  • مراقب باشید قطعات را به طور کامل از یکدیگر جدا نکنید چرا که صفحه نمایش و قاب عقب بوسیله کابل سنسور اثرانگشت به یکدیگر متصل هستند.

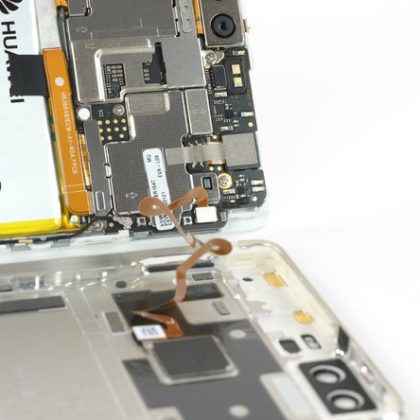

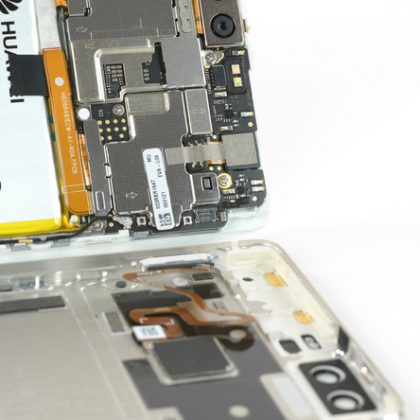

مرحله 3- کابل منعطف سنسور اثرانگشت را جدا کنید و قاب عقب را بردارید.

  • بعد از جدا کردن قاب پشت، آن را به صورت کتابی تا نیمه بلند کنید، طوریکه بتوانید به کانکتورهای منعطف دسترسی پیدا کنید.

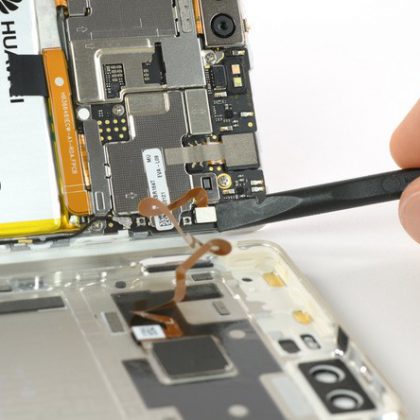

  • نوک تخت اسپاتول را زیر کانکتور کابل منعطف سنسور اثرانگشت و یکی از دکمه های کناری قرار دهید و به آرامی به سمت بالا اهرم کنید، و کانکتورها را از سوکتشان خارج کنید.
  • اکنون قاب عقب را با دست گرفته، به طور کامل بردارید.

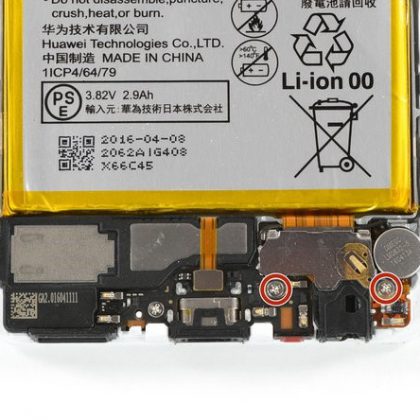

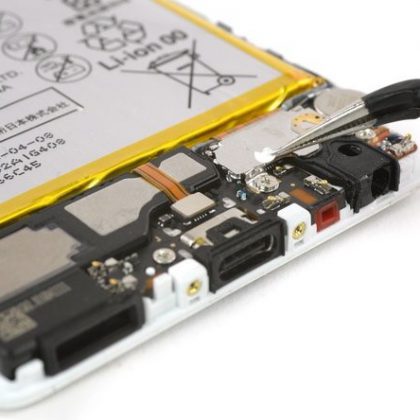

مرحله 4- پیچ های براکت جک هدفون را باز کنید.

  • با نوک پنس نشانگر آب (water indicator) روی پیچ را بردارید.
  • با استفاده از پیچ گوشتی چهارسو، دو پیچ که در تصویر با دایره های قرمز رنگ نشان داده شده اند را باز کنید.

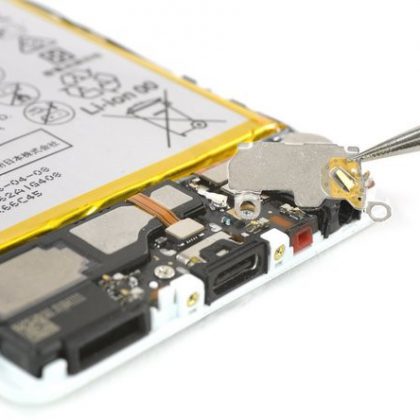

  • به کمک پنس لبه براکت فلزی را گرفته و بردارید (حواستان به چسب زیر آن باشد)

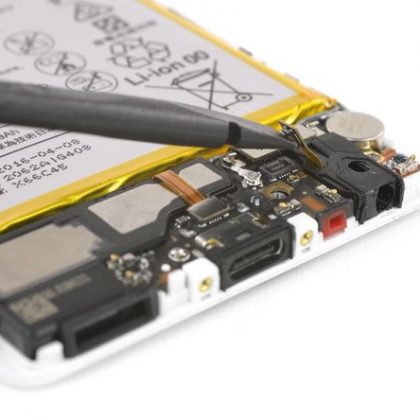

مرحله 5- جک هدفون را بردارید.

  • نوک تخت اسپاتول را زیر کابل منعطف مادربورد و کابل آنتن قرار داده به آرامی به سمت بالا اهرم کنید و آن را از سوکتش آزاد کنید.
  • نوک تخت اسپاتول را زیر کانکتور جک هدفون قرار داده به سمت بالا اهرم کنید و از روی فلت شارژ آزاد کنید.
  • جک هدفون را بردارید.

جک هدفون قدیمی مجهز به به آب بندی لاستیکی است که جک را محکم در جای خود روی گوشی قرار داده است. هنگام تعویض جک هدفون این قطعه لاستیکی را نیز تعویض نمایید.

برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید.
