آموزش تعویض جک هدفون هواوی P10 Plus

تعویض جک هدفون هواوی P10 Plus

در این دستورالعمل به شما نحوه تعویض جک هدفون در گوشی هوشمند هواوی P10 Plus را به شما نشان می دهیم.

مدت زمان انجام کار: 30 دقیقه

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. ابزار شکافنده آی فلکس
  2. پنس ها
  3. اجکتور خشاب سیم کارت
  4. قاب باز کن (iSlack)
  5. اسپاتول
  6. آی اُپنر
  7. پیچ گوشتی چهارسو #000

مرحله 1- صفحه نمایش

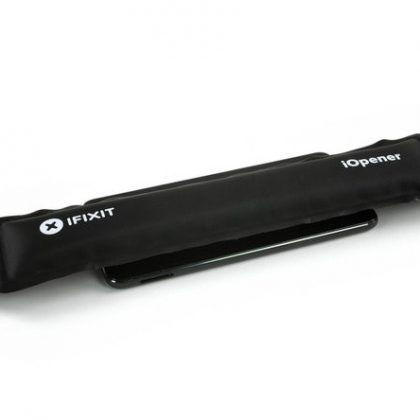

  • آی اُپنر را گرم کنید و به مدت 2 دقیقه آن را روی قسمت های بالا و پایین صفحه نمایش قرار دهید و چسب های زیر آن را شل کنید.

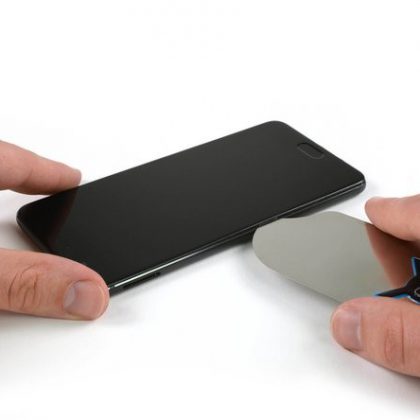

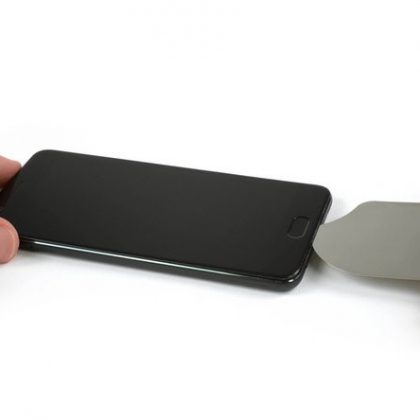

  • با استفاده از کاردک منعطف، دور تا دور گوشی بکشید و چسب های زیر گلس را جدا کنید.

برای اینکه به صفحه نمایش و قطعات داخلی آن آسیب وارد نکنید، نوک کاردک را خیلی به داخل فرو نکنید

مرحله 2- صفحه نمایش را از قاب میانی جدا کنید

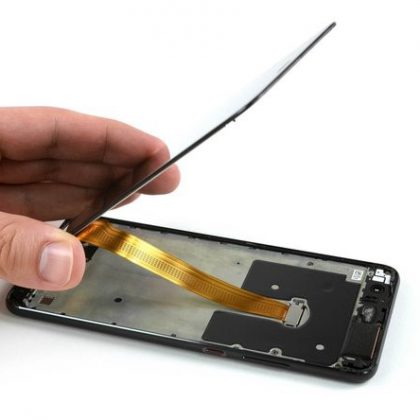

دقت کنید که کابل نازک صفحه نمایش بین صفحه نمایش و گوشی قرار گرفته و این دو را با هم متصل کرده است، هنگام باز کردن دستگاه مراقب باشید که این کابل پاره نشود.

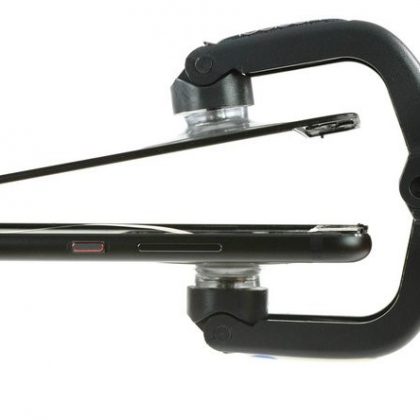

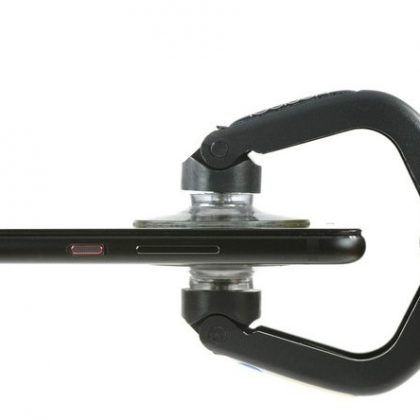

  • کاپ مکش یا قاب کش (iSlack) را در بخش بالاتر گوشی قرار دهید و دستگیره آن را کمی فشار دهید تا قاب میانی صفحه نمایش بلند شود.
  • صفحه نمایش را به طور کامل جدا نکنید، کابل رابط بین قاب و صفحه نمایش زیر براکت قرار گرفته است و این براکت با پیچ محکم شده است. لبه گوشی را به صورت کتابی باز کنید و بدون اینکه به کابل فشار آورده و یا اینکه کابل را پاره کنید، آن را به یک جسم محکم تکیه دهید و یا اینکه با دست نگه دارید و مرحله بعد را ادامه دهید.

مرحله 3- محافظ فلزی کابل منعطف صفحه نمایش را باز کنید.

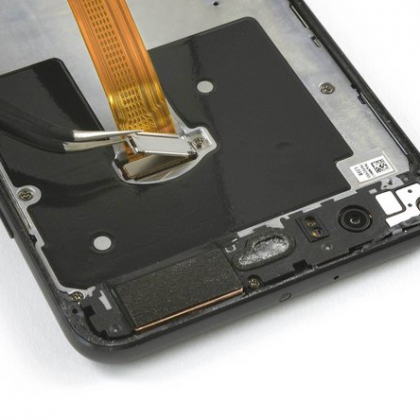

  • با استفاده از پنس لبه محافظ فلزی که کابل منعطف صفحه نمایش را پوشانده است را گرفته و از جای خود آزاد کنید.

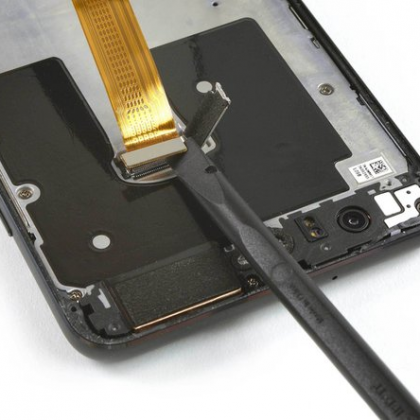

  • از اسپاتول استفاده کنید و کابل منعطف صفحه نمایش را جدا کنید.

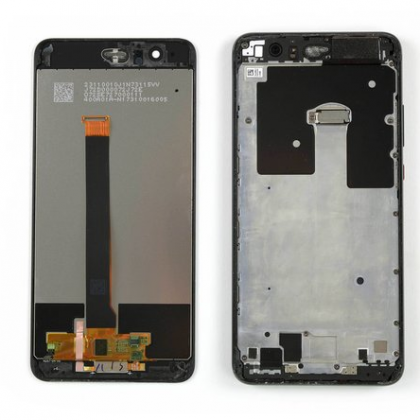

  • ال سی دی هوآوی P10 Plus را بردارید.

هنگام نصب گوشی، چسب قدیمی و بقایای آن را بردارید و از چسب دو طرفه و یا نوار چسب های مخصوص جدید استفاده کنید.

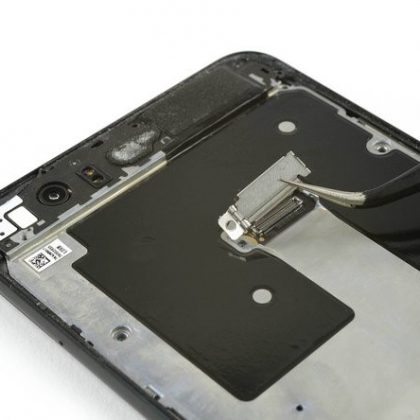

مرحله 4 – قاب میانی

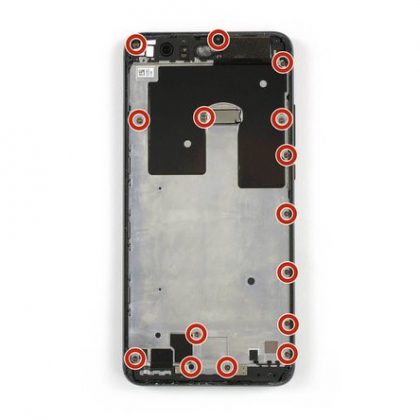

  • قاب میانی بوسیله 15 پیچ چهارسو #000 در جای خود قرار گرفته است. با استفاده از پیچ گوشتی مخصوص باز کردن پیچ های چهارسو هر 15 پیچ را باز کنید. جای این پیچ ها در تصویر با رنگ قرمز مشخص شده است.
  • با استفاده از پنس، محافظ فلزی که کانکتور منعطف صفحه نمایش را نگه داشته است را بردارید.

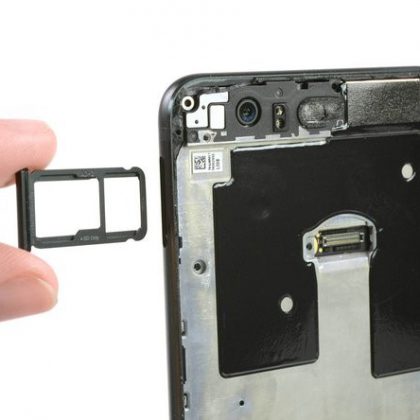

مرحله 5- خشاب سیم کارت را باز کنید.

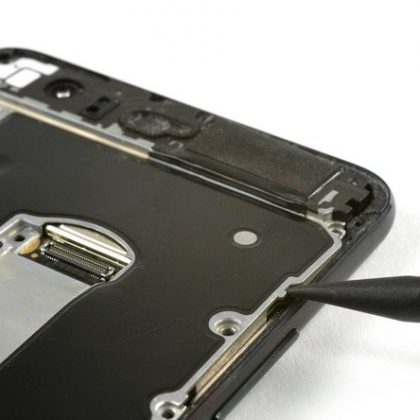

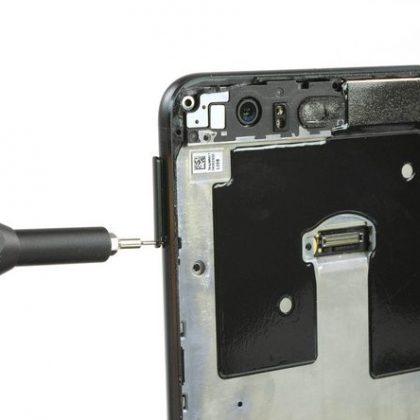

نوک سوزن اجکتور سینی سیم کارت را در سوراخ مربوطه کرده، خشاب سیم کارت را باز کنید.نوک تیز اسپاتول را زیر قاب میانی قرا ردهید و به آرامی به سمت بالا اهرم کنید تا جایی که بتوانید قاب میانی را با دست براحتی بگیرید.

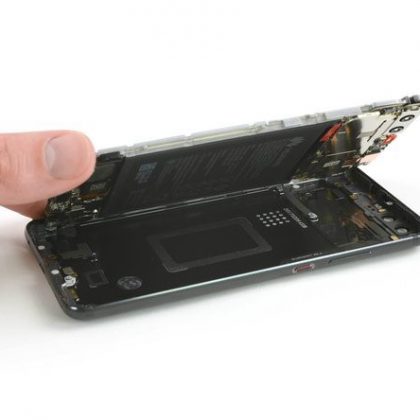

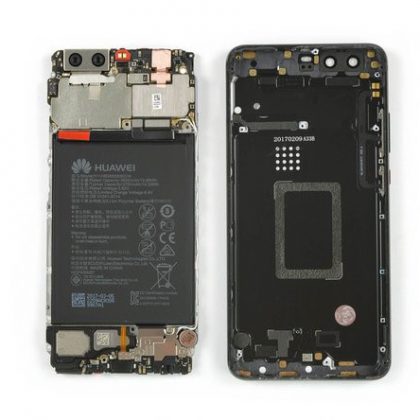

مرحله 6- قاب میانی را بردارید.

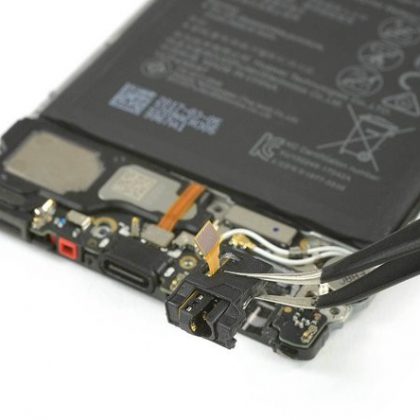

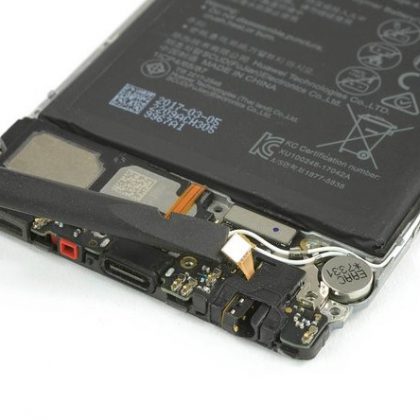

مرحله 7- جک هدفون

  • با نوک اسپاتول، کابل منعطف جک هدفون را جدا کنید و کنار بزنید.
  • با استفاده از آی اُپنر چسب زیر جک هدفون را شل کنید.
  • با کمک پنس جک هدفون را بردارید.

اگر قطعه جدیدی که خریداری کرده اید فاقد واشر لاستیکی نیست، می توانید آن را از جک هدفون قدیمی برداشته و روی قطعه جدید قرار دهید.

برای نصب و سرهم بندی دستگاه، این دستورالعمل را از آخر به اول و به صورت برعکس انجام دهید. هنگام نصب مجدد گوشی، در صورت لزوم از چسب جدید استفاده کنید.
