آموزش تعویض صفحه نمایش هواوی میت 8

آموزش تعویض صفحه نمایش هواوی میت 8

تعویض صفحه نمایش گوشی هواوی میت 8 یکی از کارهای رایج در تعمیرات موبایل است. هر وقت صفحه نمایش با مشکل نداشتن تصویر، پیکسل سوختگی و یا وجود لکه های رنگی روی صفحه همراه بود، به ناچار باید صفحه نمایش تعویض شود.

هواوی Mate 8 از پنل IPS-NEO LCD با فناوری JDI بهره می برد این نمایشگر از نوع لمسی خازنی است و قابلیت نمایش 16 میلیون رنگ را دارد. روی این ال سی دی با گلس گوریلا 3 شرکت کورنینگ محافظت شده است که از مقاومت بالایی در برابر صدمات ناشی از برخورد با اجسام سخت و نوک تیز برخوردار است. در صورتی که صفحه نمایش گوشی هواوی میت 8 شما با مشکل نداشتن تصویر روبرو شده است و روی آن خطوط تیره و یا رنگی افتاده است، با استفاده از دستورالعمل زیر نسبت به تعویض آن اقدام نمایید.

مدت زمان انجام کار: 1 ساعت

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. پیچ گوشتی T2 Torex
  2. کاردک پلاستیکی یا قطعه مثلث شکل (6 کاردک)
  3. آی اُپنر
  4. پیچ گوشتی چهارسو
  5. اسپاتول
  6. کاپ مکش دستی

قطعات و مواد مصرفی مورد نیاز:

صفحه نمایش هواوی میت 8

مرحله 1-خشاب سیم کارت را بیرون بیاورید.

  • ابتدا گوشی را خاموش کنید و خشاب سیم کارت را بیرون بیاورید.
  • اجکتور و یا سوزن را داخل سوراخ درکنار خشاب سیم کارت فرو کنید، کمی فشار بیاورید تا خشاب آزاد شود، لبه ان را با انگشت گرفته از جای خود بیرون بیاورید.

مرحله 2- پیچ های لبه پایین گوشی را باز کنید.

با استفاده از پیچ گوشتی T2 Torex دو پیچ در لبه پایینی گوشی را باز کنید.

مرحله 3- صفحه نمایش را از قاب پشت جدا کنید.

iSclack یا قاب کش و یا کاپ مکش دستی را به قسمت پایین گوشی خود متصل کنید، دستگیره قاب کش را به آرامی به یکدیگر نزدیک کنید تا صفحه نمایش از پنل پشت جدا شود.

مرحله 4- قاب پشت را به طور کامل جدا کنید.

  • با استفاده از کاردک پلاستیکی و یا قطعه مثلث شکل، چسب ها و گیره های نگهدارنده صفحه نمایش به قاب پشت را جدا کنید تا قاب به طور کامل از روی گوشی جدا شود.
  • قاب پشت را به یکباره و به طور کامل جدا نکنید. کابل سنسور اثرانگشت هنوز به قاب پشت متصل است.
  • صفحه نمایش گوشی را از طرف خشاب سیم کارت گرفته و مثل کتاب باز کنید و به یک جسم محکم مثل جعبه گوشی و یه هر بسته محکم دیگری تکیه دهید.
  • اسپاتول سر تخت را زیر کانکتور کابل سنسور اثر انگشت قرار دهید، به آرامی به سمت بالا اهرم کنید و از سوکتش جدا کنید.
  • قاب پشت را به طور کامل از گوشی بردارید.

مرحله 5- پیچ شیلد فلزی روی کانکتورهای کابل های صفحه نمایش، رابط برد شارژ و کابل باتری را باز کنید.

  • با پیچ گوشتی چهارسو، پیچ نگهدارنده شیلد فلزی روی کانکتورهای کابل صفحه نمایش، کابل رابط برد شاَرژ و کابل باتری را باز کنید. جای این پیچ در تصویر دوم با دایره قرمز رنگ مشخص شده است.
  • روی این پیچ یک برچسب water indicator (کاغذ تورنسلی که با آب خوردن تغییر رنگ می دهد) قرار گرفته است، برای باز کردن پیچ ابتدا با نوک پنس برچسب را بردارید.
  • اسپاتول سر تخت را زیر شیلد فلزی قرار دهید به آرامی به سمت بالا اهرم کنید و از جای خود بردارید.
  • شیلد فلزی، سفت و محکم در جای خود قرار گرفته است. از آنجا که این شیلد فلزی نسبت به شیلدهای دیگر کمی طویل تر است، هنگام برداشتن ابتدا انگشت خود را در یک طرف شیلد قرار داد و فشار دهید، سپس اسپاتول را زیر طرف دیگر قرار داده و اهرم کنید. در غیر اینصورت شیلد براحتی می شکند.

مرحله 6- کانکتور کابل صفحه نمایش، کابل رابط برد شارژ و کابل باتری را جدا کنید.

اسپاتول سرتخت را به ترتیب زیر کانکتورهای کابل صفحه نمایش، کابل رابط برد شارژ و کابل باتری قرار دهید، به آرامی به سمت بالا اهرم کنید و یکی یکی از روی سوکتشان جدا کنید.

مرحله 7- پیچ براکت کابل باتری را باز کنید.

با استفاده از پیچ گوشتی چهارسو، براکت نگهدارنده کابل رابط برد شارژ را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.

مرحله 8- براکت کابل رابط برد شارژ را بردارید.

  • با استفاده از پنس سر کج، کانکتور کابل کواکسیال آنتن وای فای را گرفته به سمت دیگر بکشید تا دسترسی به براکت کابل رابط برد شارژ امکان پذیر شود.
  • اکنون با نوک پنس، لبه براکت را گرفته از جای خود بردارید.

مرحله 9- کابل رابط برد شارژ را بردارید.

اسپاتول سر تخت را زیر کانکتور کابل رابط برد شارژ قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی برد اصلی برداشته شود.

مرحله 10 - زبانه چسب زیر باتری را بکشید.

  • باتری هواوی میت 8 توسط دو نوار چسب در جای خود محکم و چسبیده است. یکی از نوار چسب ها دارای زبانه و نوار چسب دیگر بدون زبانه است.
  • زبانه نوار چسب کشی نزدیک به دکمه پاور گوشی را با انگشت گرفته با یک فشار ثابت و یکنواخت و در زاویه تخت به سمت خودتان بکشید.
  • در صورتیکه نوار چسب حین کشیدن مقاومت کرد و پاره شد، پنس سر کج را بردارید، لبه نوار چسب را دور نوک پنس بپیچانید و سپس بکشید.

مرحله 11- باتری را حرارت دهید تا نوار چسب دوم نیز شل شود.

  • آی اَپنر که از پیش آماده و گرم شده است را به مدت 1 دقیقه روی پنل جلو گوشی قرار دهید تا نوار چسب دوم نیز شل شود.
  • با دقت اسپاتول سرتخت را زیر باتری از قسمت بالای آن قرار دهید و به آرامی در عرض باتری بکشید تا چسب باقیمانده زیر باتری جدا شود.
  • بسیار مراقب باشید که باتری آسیب وارد نکنید، در صورتی که پوسته باتری زخم شود و یا باتری خم شود ممکن است باعث اشتعال شده و باتری منفجر شود.

مرحله 12- باتری را از روی گوشی بردارید.

  • وقتی نوار چسب را به طور کامل از زیر باتری بیرون کشیدید، لبه فوقانی باتری را با دست گرفته از روی قاب میانی بردارید.
  • هنگام نصب مجدد باتری روی گوشی، نوار چسب قدیمی را با نوار چسب های کشسانی، چسب های دو طرفه و یا نوار چسب های از پیش برش داده شده تعویض نمایید.
  • مراقب باشید حین برداشتن باتری، باتری خم نشود و یا با اشیاء نوک تیز برخورد نکند.
  • هرگز باتری معیوب و یا خمیده را مجدداً روی گوشی نصب نکنید.

مرحله 13- پیچ های نگهدارنده برد شارژ و بلندگو به گوشی را باز کنید.

با استفاده از پیچ گوشتی چهار سو، هر چهار پیچ نگهدارنده برد شارژ و بلندگو به گوشی را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

مرحله 14- کانکتور کابل بلندگو و برد شارژ را آزاد کنید.

  • اسپاتول سر تخت را زیر کانکتور کابل بلندگو قرار دهید و به آرامی به سمت بالا اهرم کنید و از سوکتش از روی مادربرد جدا کنید.
  • اسپاتول سر تخت را زیر برد شارژ دهید و به آرامی به سمت بالا اهرم کنید و از جایگاهش از روی گوشی بلند کنید.

مرحله 15- موتور ویبره را از جایگاهش بیرون بیاورید.

  • نوک تخت اسپاتول را از قسمت شکاف در سمت چپ، زیر بلندگو قرار دهید.
  • با اسپاتول بازی کنید (بالا و پایین کنید) تا چسب زیر بلندگو جدا شود و بلندگو آزاد گردد.
  • با استفاده از پنس سرکج، لبه موتور ویبره را گرفته از جای خود بردارید.

مرحله 16- پیچ های نگهدارنده برد اصلی به گوشی را باز کنید.

با استفاده از پیچ گوشتی جهارسو، هر 8 پیچ نگهدارنده مادربرد به گوشی را باز کنید.جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده اند.

مرحله 17- کانکتور کابل آنتن را جدا کنید.

  • براکت روی کابل منطعف دوربین پشت را بردارید.
  • با استفاده از پنس سر کج، لبه کابل آنتن را گرفته از جای خود بردارید.

مرحله 18- کانکتور کابل منعطف دکمه پاور و تغییر حجم صدا را جدا کنید.

  •  اسپاتول سرتخت را از قسمت پایین سمت چپ برد اصلی، زیر کانکتور کابل دکمه پاور و تغییر حجم صدا قرار دهید به آرامی به سمت بالا اهرم کنید و از روی سوکتشان جدا کنید.
  • اسپاتول سرتخت را از قسمت بالا سمت راست، زیر برد اصلی قرار دهید، به آرامی به سمت بالا اهرم کنید تا شل شود.
  • با دست لبه های برد را گرفته از جای خود بردارید.

مرحله 19- کابل رابط آنتن را بردارید.

  • با استفاده از پنس سرکج، کابل رابط آنتن از روی گوشی بردارید.
  • با پنس سرکج، لبه مجموعه دکمه پاور و دکمه تغییر حجم صدا را گرفته از روی گوشی بردارید.

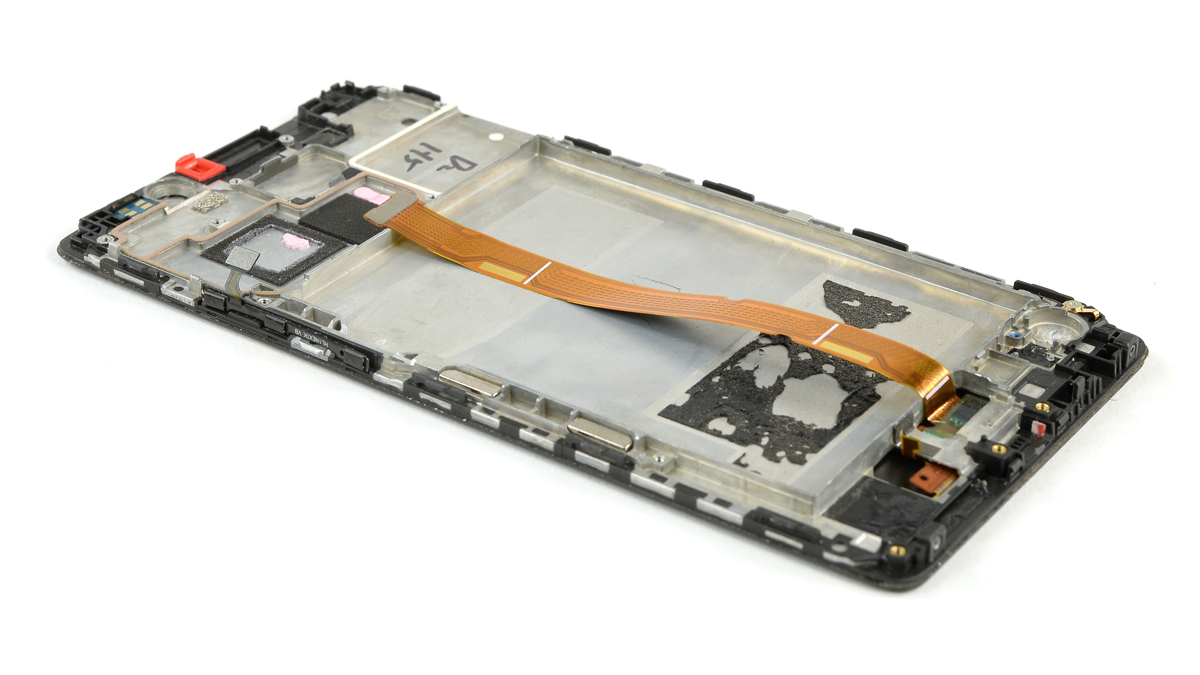

مرحله 20- صفحه نمایش را تعویض کنید.

  • با استفاده از پنس، بلندگوی مکالمه را بردارید.
  • واشر لاستیکی قرمز رنگ را بردارید.
  • سنسور نور محیطی و سنسور مجاورت را با پنس سر کج بردارید.

برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید.
