آموزش تعویض پورت شارژ هواوی P20 Pro

• گوشی را خاموش کنید.
• برای شل کردن چسب زیر گلس عقب از ابزار حرارت دهنده آی اُپنر استفاده کنید و به مدت حداقل 2 دقیقه حرارت دهید. در طی برداشتن قاب پشت، ممکن است لازم باشد که این کار را چندین بار تکرار کنید تا چسب ها به خوبی شل شوند و عملیات راحت تر انجام شود.چسب بکار رفته در گوشی هواوی P20 Pro از استحکام و قدرت نسبتاً بالایی برخوردار است، بنابراین برای باز کردن قاب گوشی می توانید بجای آی اُپنر از سشوار صنعتی، هیتر و یا صفحه داغ استفاده کنید. البته حواستان باشد که حرارت بیش از حد به گوشی داده نشود. مراقب باشید که صفحه نمایش اولد و باتری گوشی هواوی P20 Pro هر دو نسبت به حرارت بسیار آسیب پذیر هستند.

• اگر شکستگی و ترک خوردگی گلس پشت زیاد باشد، این احتمال وجود دارد که کاپ مکش به خوبی روی آن قرار نگیرد و کنده شود. در این مواقع یک لایه نوار چسب پهن قوی روی آن بکشید و سپس کاپ مکنده را روی روی چسب محکم کنید، یا اگر به چسب پهن دسترسی نداشتید می توانید پس از قرار دادن کاپ مکنده دور آن را با کمی چسب قوی به گلس محکم بچسبانید.

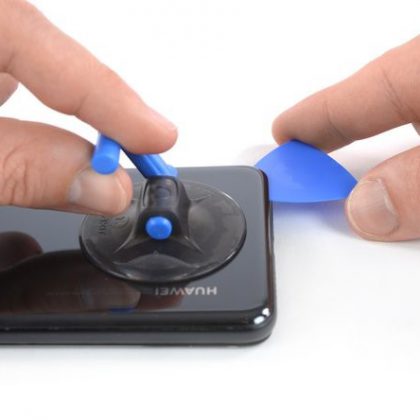

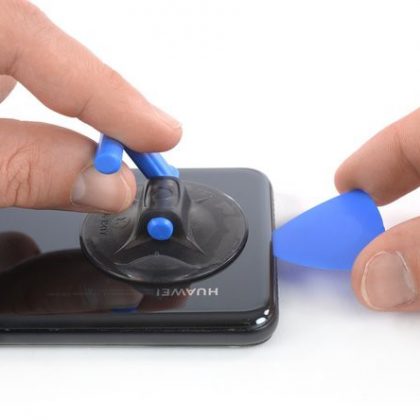

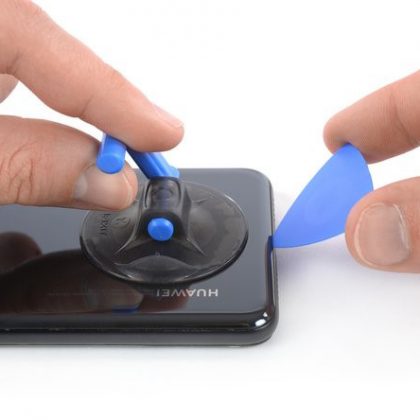

• کاپ مکش را روی گلس عقب در نزدیکی لبه پایین گوشی قرار داده محکم کنید.
• با کمی فشار یکنواخت و ثابت، کاپ مکش و همزمان لبه پایین را بلند کنید، و بین گلس عقب و فریم شکاف کوچکی باز کنید.
• کاردک یا قطعه مثلث شکل کوچک را بین شکاف ایجاد شده قرار دهید و به سمت گوشه سمت راست، پایین گوشی موبایل هوآوی، بکشید. کاردک را بین درز نگه دارید تا چسب ها دوباره به هم نچسبند.

کاردک دوم را برداشته و وارد درز ایجاد شده در لبه پایین قرار دهید و به سمت چپ بکشید. این کاردک را نیز به حال خود رها کنید تا مانع از چسبیدن دوباره چسب ها شود.

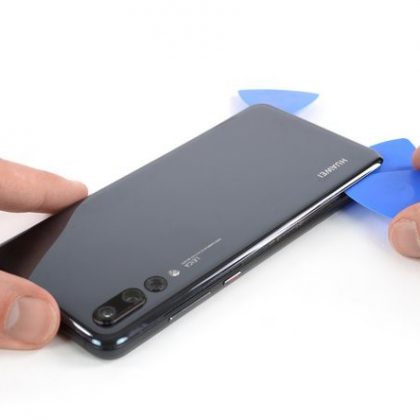

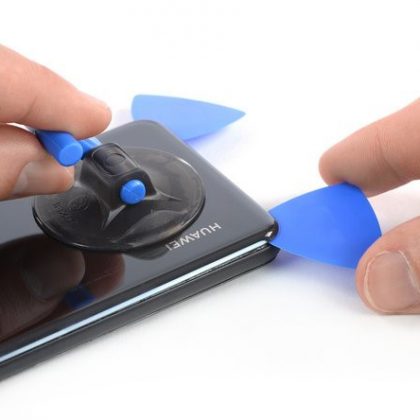

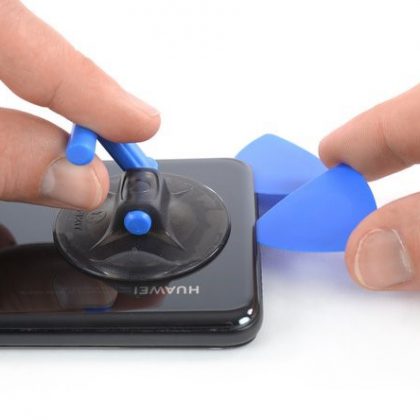

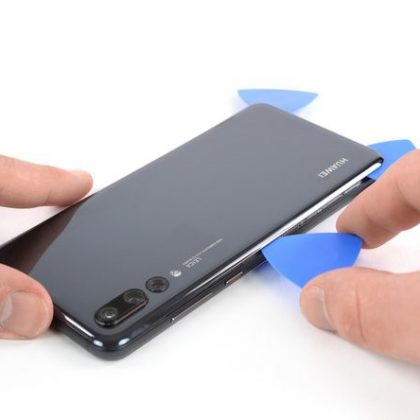

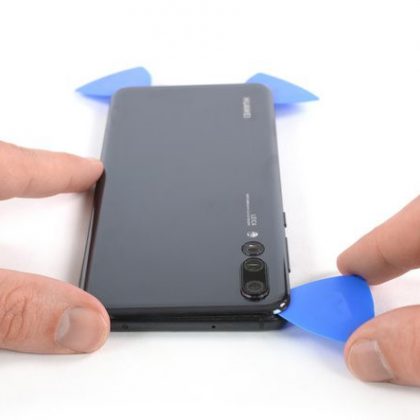

• سومین کاردک را نیز در گوشه پایین سمت چپ قرار دهید.
• نوک کاردک را در امتداد لبه چپ گوشی بکشید تا چسب ها از هم جدا شوند.
• این کاردک را نیز در بالای گوشی، گوشه چپ رها کنید تا مانع از به هم چسبیدن دوباره شود.

• اگر برای باز کردن چسب ها مشکل دارید و کاردک به سختی پیش می رود، دوباره از حرارت آی اپنر استفاده کنید و بار دیگر گوشی را به مدت یک دقیقه حرارت دهید تا چسب ها شل شوند.
• کاردک چهارم را در گوشه بالا سمت چپ گوشی بین شکاف قرار دهید.
• کاردک را در امتداد لبه بالاتر گوشی بکشید تا چسب زیر گلس عقب از هم جدا شود و کاردک را در بالای گوشی، گوشه راست رها کنید.

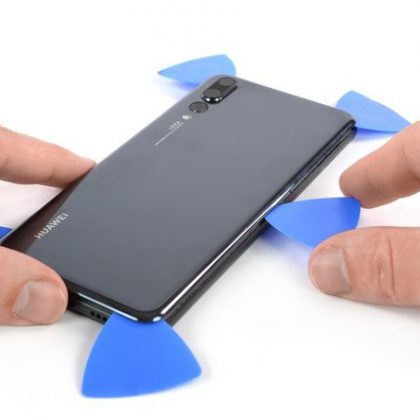

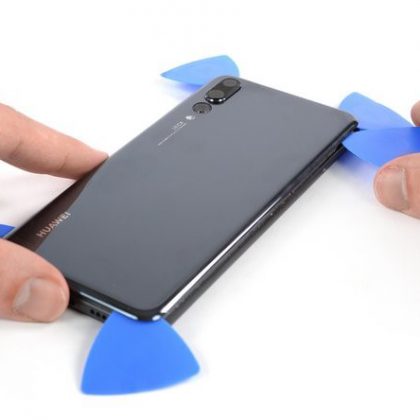

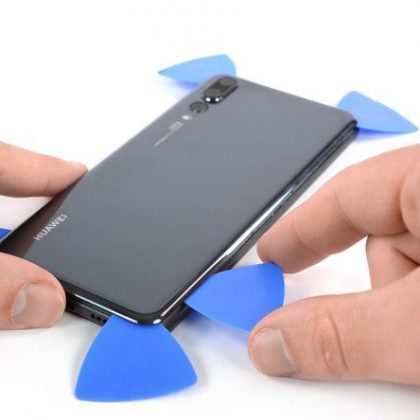

• کاردک پنجم را در بالا گوشه راست گلس پشت وارد کنید.
• کاردک را در امتداد لبه راست گوشی بکشید تا چسب های باقیمانده از هم جدا شوند.نکته: دقت کنید پس از جدا کردن چسب ها، گلس را یک جا بلند نکنید چرا که کابل منعطف سنسور مجاورتی به مادربورد متصل است و اگر گلس را بردارید به کابل و اتصال آن آسیب می رسد.

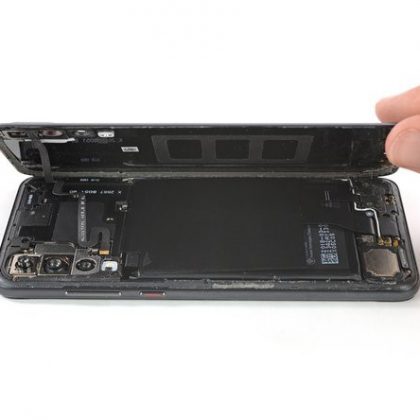

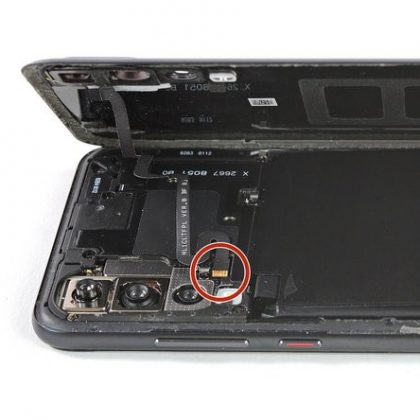

با دقت گلس عقب را بلند کنید طوریکه به کانکتور کابل منعطف سنسور مجاورتی در کنار مجموعه دوربین عقب دسترسی پیدا کنید.

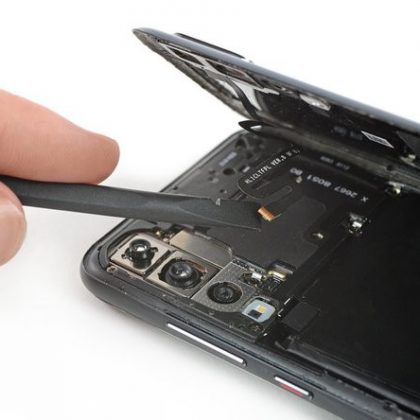

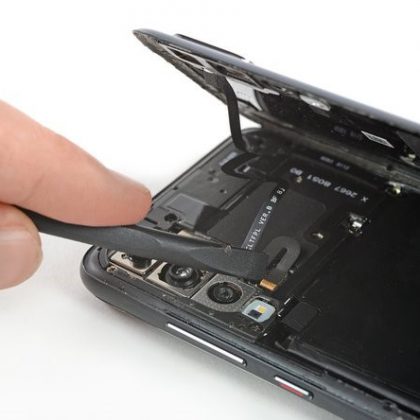

از یک اسپاتول نوک تخت استفاده کنید و آن را زیر کابل منعطف سنسور مجاورتی قرار دهید. اسپاتول را به سمت بالا اهرم کنید تا کابل جدا شود.

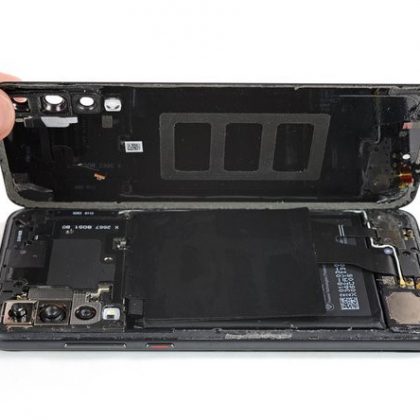

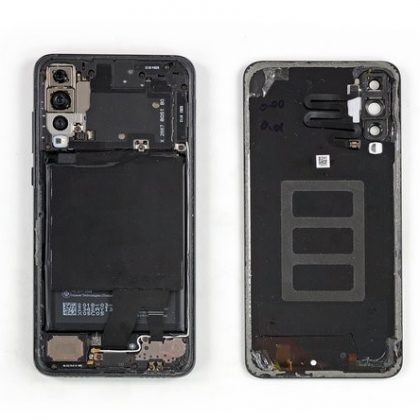

گلس عقب را بردارید.(مخصوص نصب گوشی) قبل از استفاده از چسب آب بندی و نصب گلس، هر گونه بقایای پسب را از روی لبه های گوشی بردارید و با استفاده از الکل ایزوپروپیل و یکپارچه تمیز محل چسب ها را کاملاً تمیزکاری کنید.

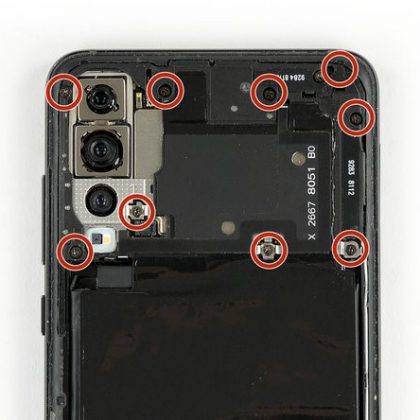

با استفاده از پیچ گوشتی چهارسو هر نه پیچ 3.4 میلی متری را باز کنید. این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ نشان داده شده اند.

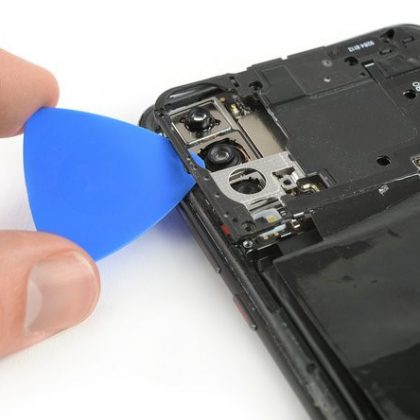

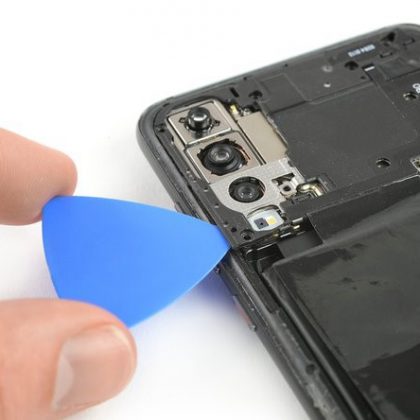

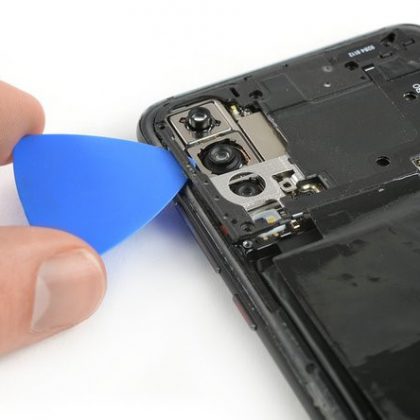

• کاردک را زیر سمت چپ کاور مادربورد که حاوی NFC است قرار دهید.
• کاردک را به سمت بالای گوشی، گوشه چپ بکشید و بچرخانید تا کاور اهرم شود و از گیره پلاستیکی اش خارج شود.

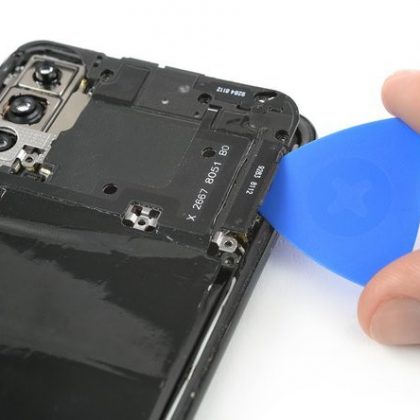

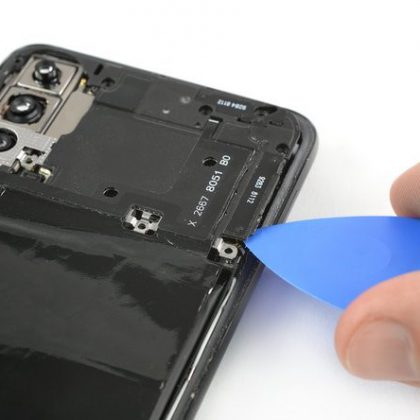

مرحله قبلی را بار دیگر، اما در سمت راست تکرار کنید، کاردک را کمی بچرخانید و به سمت بالا اهرم کنید تا کاور مادربورد از گیره پلاستیکی اش آزاد شود.

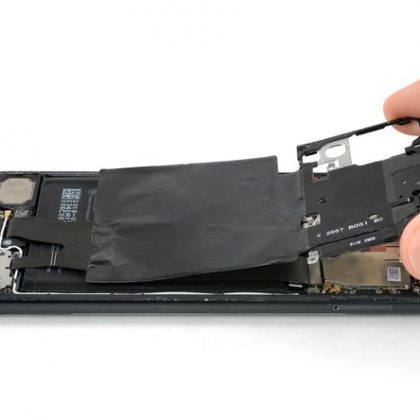

با دو انگشت لبه های کاور مادر بورد را گرفته، بلند کنید.

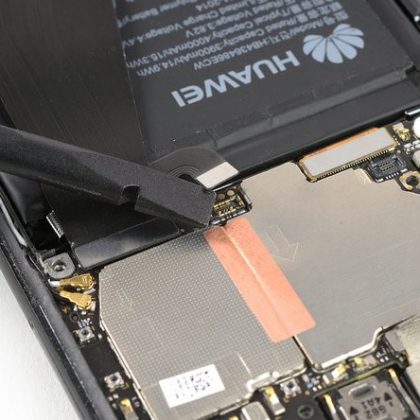

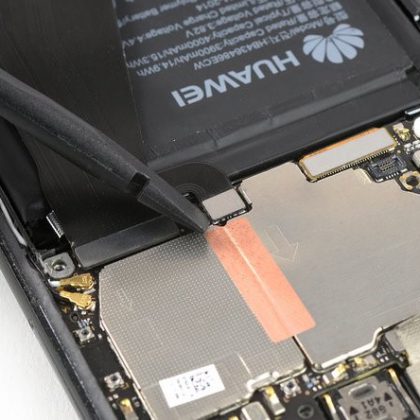

اسپاتول را از سمت تخت را زیر کابل منعطف باتری قرار دهید به آرامی به سمت بالا اهرم کنید و کابل منعطف باتری را جدا کنید.

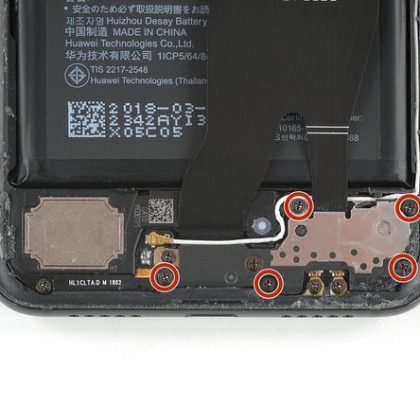

با پیچ گوشتی چهارسو هر 5 پیچ 3.4 میلی متری که در تصویر با دایره های قرمز رنگ مشخص شده اند را باز کنید.

• با نوک پنس کابل آنتن را قطع و جدا کنید.
• با نوک پنس کابل آنتن را بکشید و از مسیر خود بیرون بیاورید.

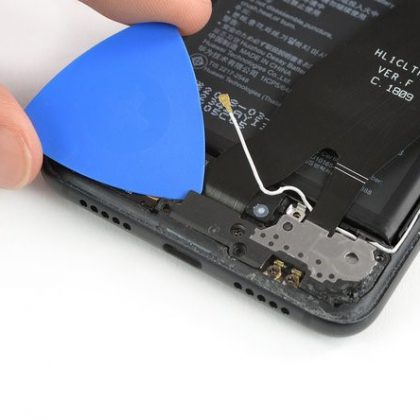

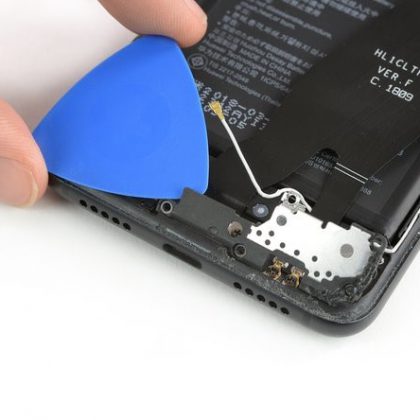

• نوک کاردک را زیر سمت چپ مادربورد ثانویه قرار دهید، بکشید و اهرم کنید تا اندازه ای که بتوانید با نوک انگشت آن را بگیرید.

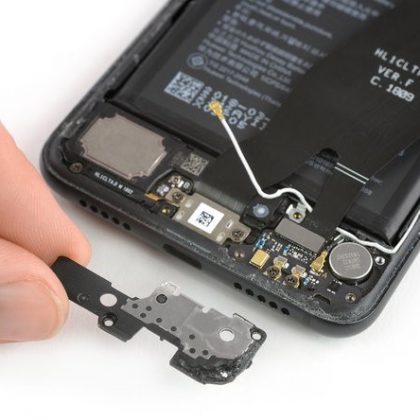

• کاور مادربورد ثانویه را با انگشت گرفته بردارید.

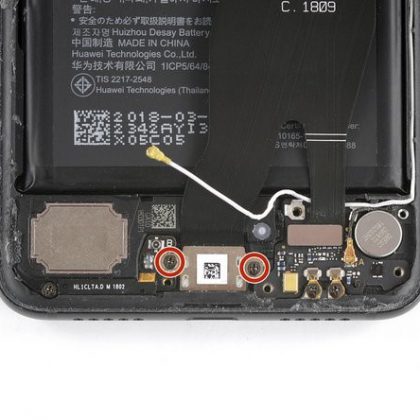

با پیچ گوشتی چهارسو دو پیچ 3.4 میلی متر در هر دو طرف پورت شارژ یو اسی بی نوع C را باز کنید. این پیچ ها در تصویر با دایره های قرمز رنگ نمایش داده شده اند.

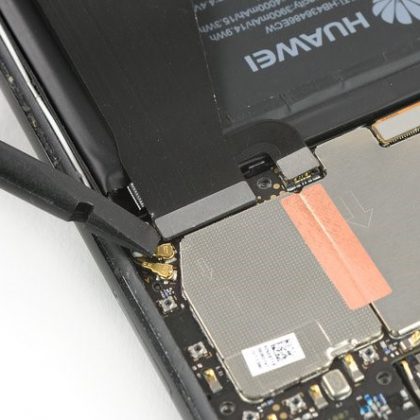

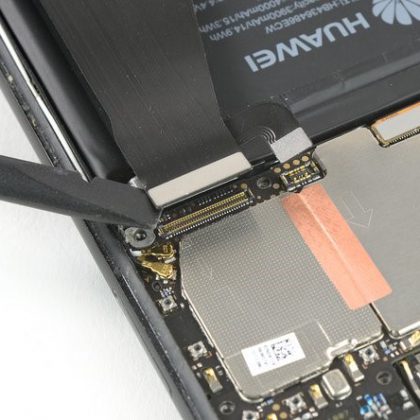

مطابق با تصویر با نوک تخت اسپاتول طرف بالاتر اتصال و کابل منعطف پورت شارژ را اهرم کرده و از مادربورد جدا کنید.

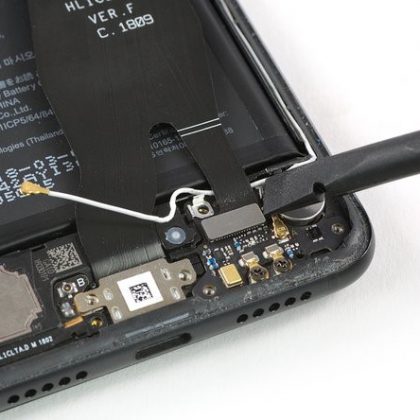

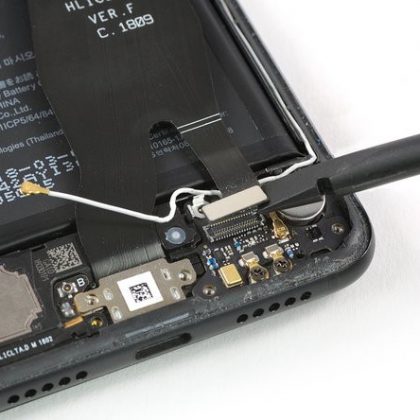

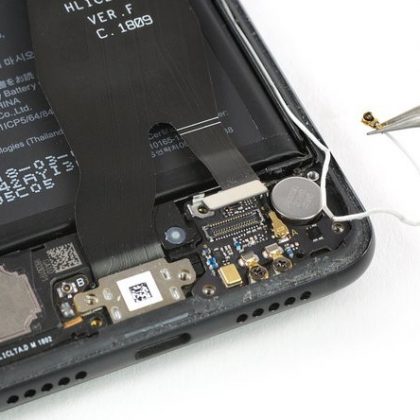

• با نوک تخت اسپاتول طرف پایین تر اتصال و کابل منعطف پورت شارژ را اهرم کرده و از مادربورد ثانویه جدا کنید.
• با نوک پنس کابل آنتن را گرفته از مسیرش خارج کنید.

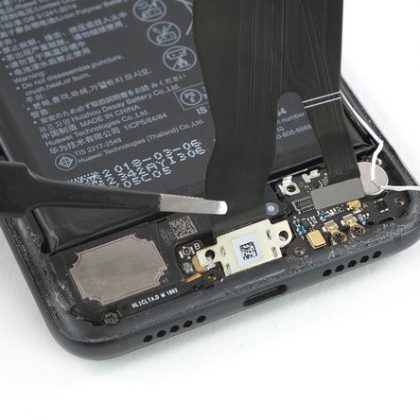

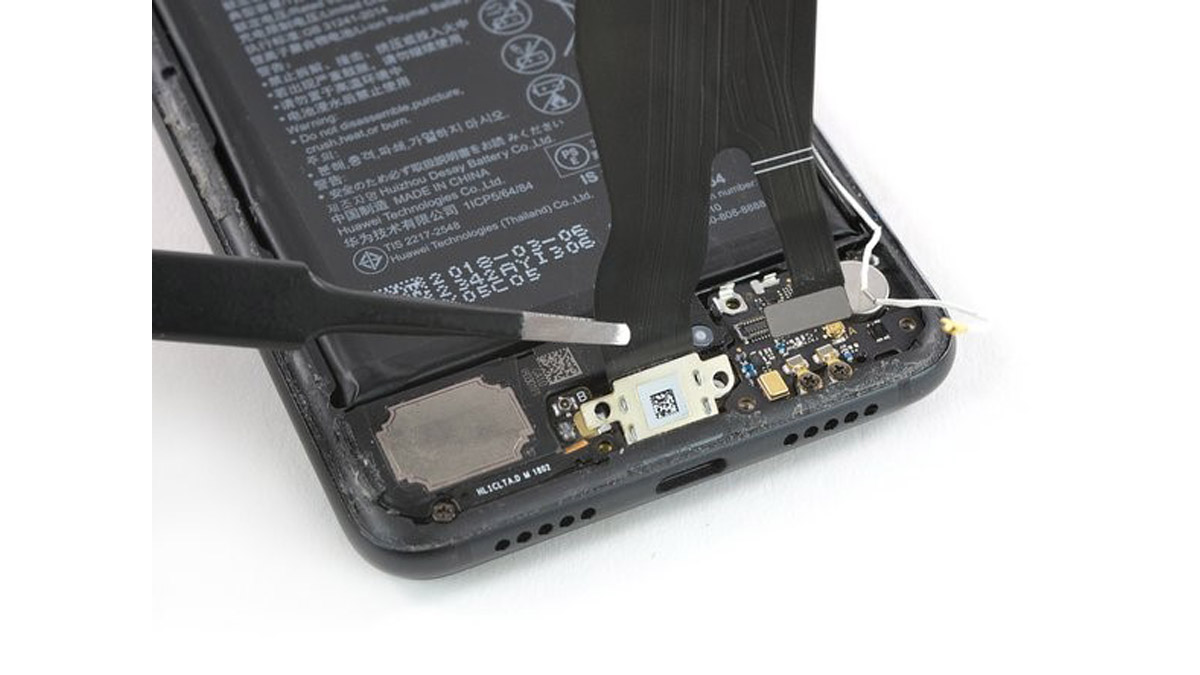

• با نوک پنس، پورت شارژ را گرفته از سوکتش بیرون بکشید.

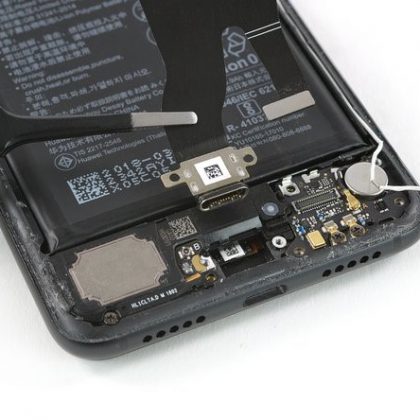

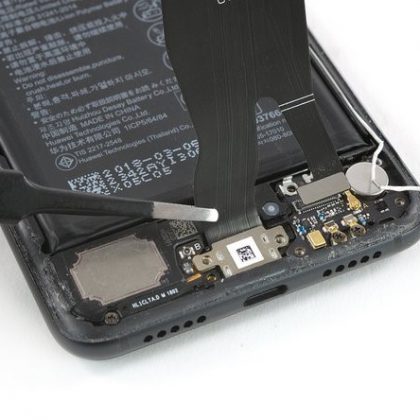

• کابل اتصال شامل پورت شارژ را بیرون بیاورید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هواوی P20 pro گرفته شده است.
