آموزش تعویض پورت شارژ گوشی هواوی P20

• قبل از اقدام به تعویض باتری و کارهای تعمیراتی گوشی موبایل، گوشی را خاموش کنید.
• از آی اُپنر که از قبل حرارت داده شده است استفاده کنید و به مدت 2 دقیقه آن را روی گلس پشت در لبه های جایی که چسب ها بیشتر استفاده شده اند قرار دهید تا چسب زیر گلس پشت شل شوند. ضروری است که در طی برداشتن قاب پشت، حرارت دادن را چندین بار تکرار کنید.

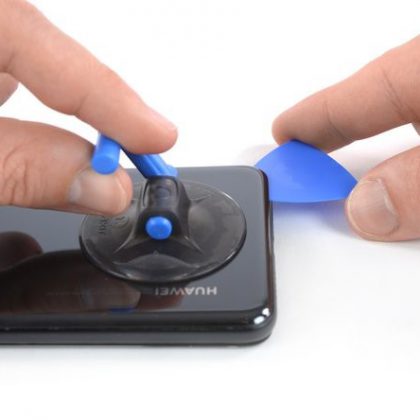

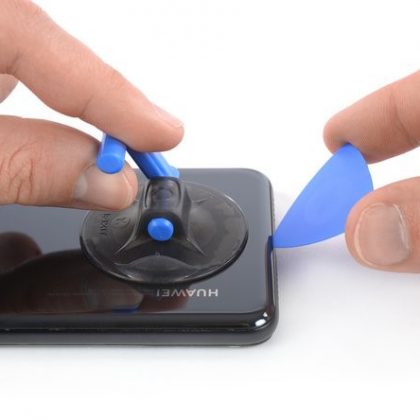

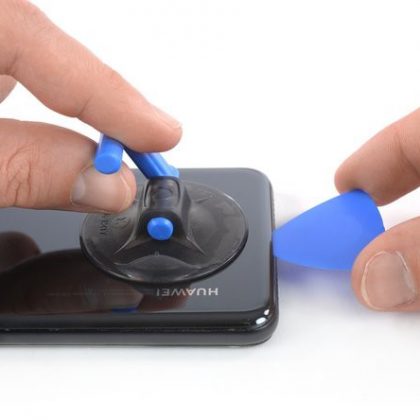

• کاپ مکش دستی را به قسمت پایین قاب پشتف تا جای ممکن نزدیک به لبه گوشی موبایل هوآوی، متصل کنید.
• در صورت شکستی در گلس، ممکن است کاپ مکنده به خوبی روی آن نچسبد. بنابراین یک لایه نوار چسب پهن قوی روی آن بکشید و یا وقتی کاپ مکنده را روی گلس گذاشتید، کمی چسب قوی به آن بزنید.
• با اعمال نیروی ثابت و یکنواخت دستگیره کاپ مکش دستی را بکشید تا باعث ایجاد شکاف کوچکی بین گلس عقب و فریم شود.

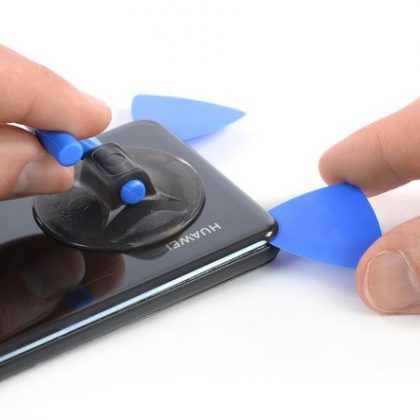

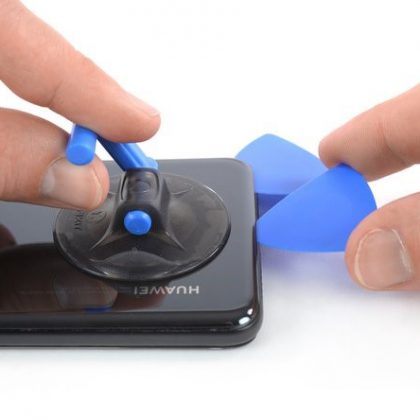

• کاردک یا قطعه مثلث شکل کوچک را بین شکاف قرار دهید.
• اگر شکاف به خوبی ایجاد نشده است می توانید دوباره با آی¬اُپنر و یا با سشوار صنعتی دوباره حرارت دهید. اما مراقب باشید که حرارت بیش از حد نباشد.
• کاردک را به گوشه سمت راست بکشید و آن را در همان گوشه راست بین درز نگه دارید تا چسب ها دوباره به هم نچسبند و گلس به جای اول خود باز نگردد.

کاردک دوم را برداشته در کنار این کاردک قرار داده به سمت چپ پایین گوشی تا انتها بکشید. این کاردک را در گوشه سمت چپ رها کنید تا چسب ها کاملا باز شوند و دوباره به هم نچسبند.

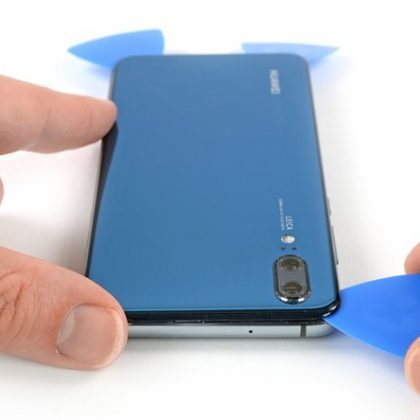

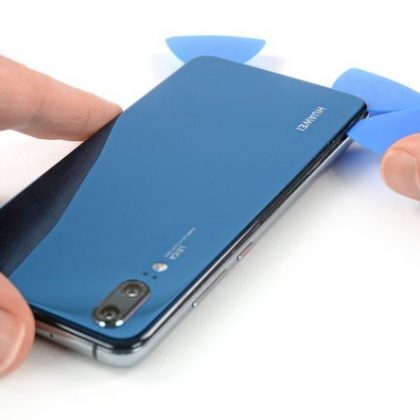

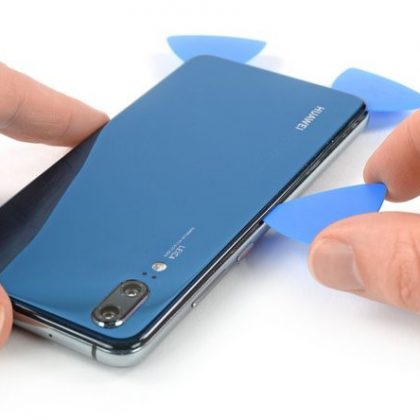

• کاردک سوم را نیز در لبه پایین گوشه سمت چپ قرار دهید. نکته: در ادامه در حالیکه قرار است چسب های لبه سمت چپ گوشی را جدا کنید، مراقب باشید حین کشیدن کاردک به کانکتور و کابل های منعطف و دوربین ها که در سمت چپ گوشی قرار دارند آسیب وارد نکنید. به این منظور نوک کاردک را خیلی به داخل شکاف وارد نکنید و مراقب لنز دوربین باشید.
• کاردک را با دست گرفته و شروع به کشیدن در امتداد لبه چپ گوشی کنید و تا انتها پیش بروید، طوریکه چسب های سمت چپ به طور کامل از یکدیگر جدا شوند.
• وقتی به گوشه بالا سمت چپ رسیدید، کاردک را در همانجا رها کنید تا مانع از چسبیدن دوباره گلس به فریم نشود.

• اگر در این مرحله، برای باز کردن چسب ها مشکل دارید و کاردک به سختی و با کندی پیش می رود، دوباره ازآی اُپنر استفاده کنید و گوشی را بار دیگر به مدت یک دقیقه حرارت دهید تا چسب ها شل تر شوند.

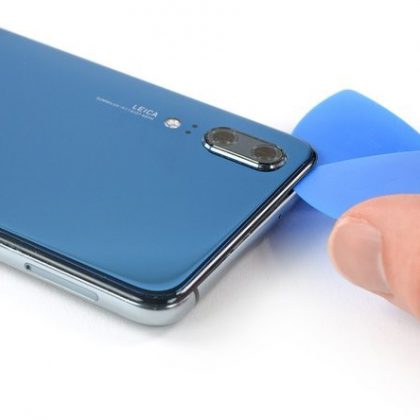

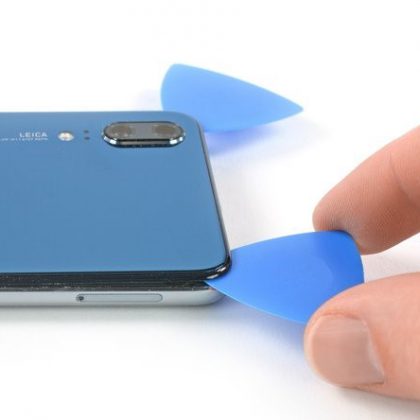

• کاردک چهارم را در گوشه بالا سمت چپ قاب پشت گوشی بین شکاف قرار دهید.
• کاردک را در امتداد لبه بالای گوشی موبایل بکشید تا چسب از هم جدا شود و در بالا گوشه راست رها کنید.

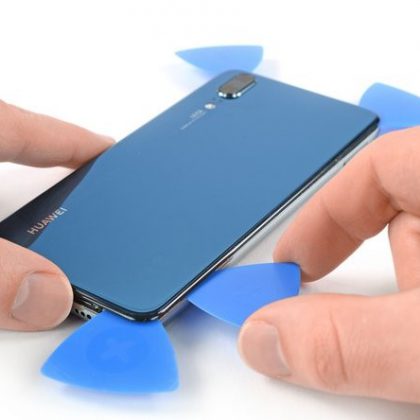

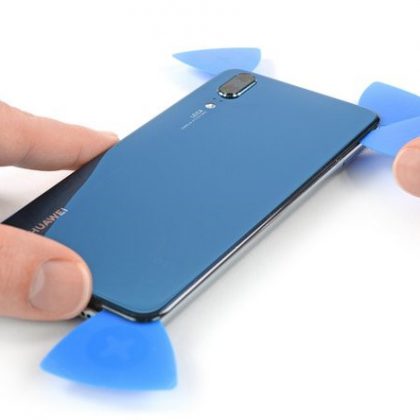

• کاردک پنجم را در بالا گوشه راست گلس پشت وارد کنید.
• کاردک را در امتداد لبه راست گوشی بکشید تا بقیه چسب ها از هم جدا شوند.

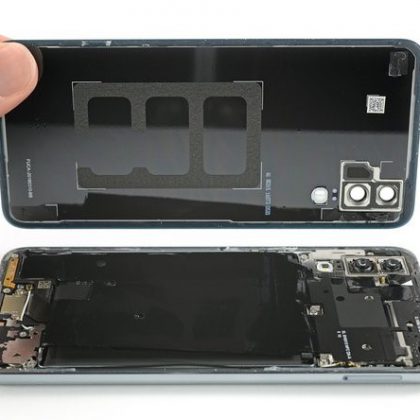

• گلس عقب را بلند کنید و بردارید.
• نکته (جهت نصب گوشی): قبل از نصب و تعویض چسب ها، تمام چسب های باقیمانده را برداشته و محل آنها را با الکل و پارچه تمیز، پاک کنید.

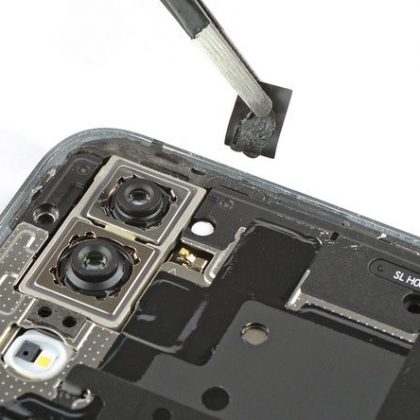

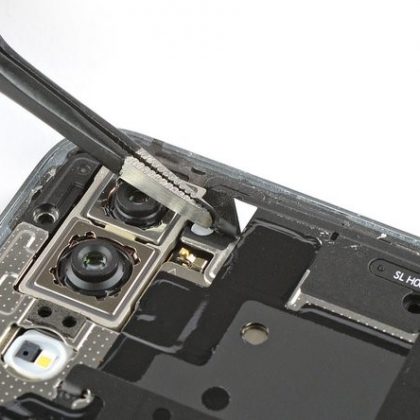

با استفاده از نوک پنس نوار چسب مشکی درکنار دوربین عقب روی کاور مادربورد را بخراشید، بلند کنید و بردارید.

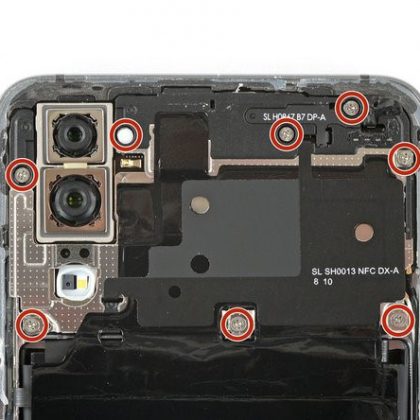

با استفاه از پیچ گوشی چهارسو هر هشت پیچ 3.1 میلی متری را بردارید. این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ نشان داده شده اند.

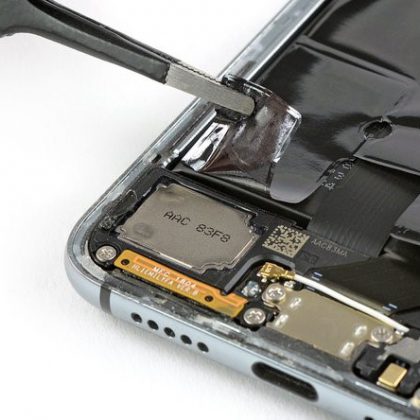

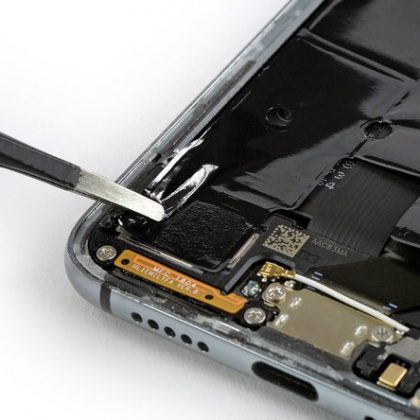

با نوک پنس فویل مشکی در سمت پایین روی بلندگو را گرفته بلند کنید.

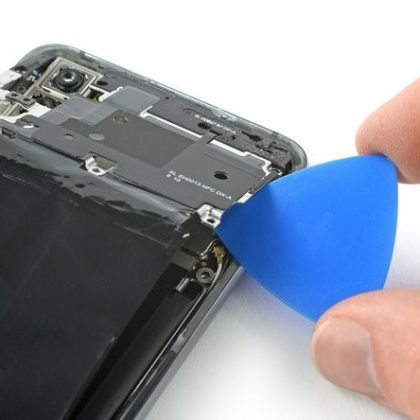

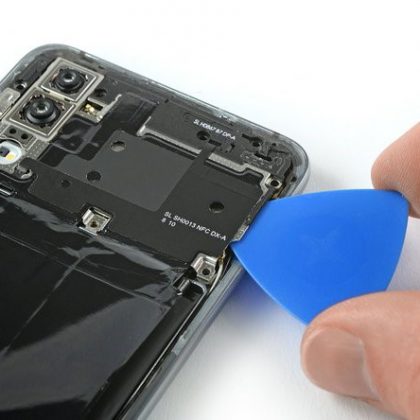

• کاردک را زیر سمت راست کاور مادربورد قرار دهید و بکشید.
• کاردک را به به آرامی بچرخانید تا کاور مادربورد اهرم شده بلند شود.

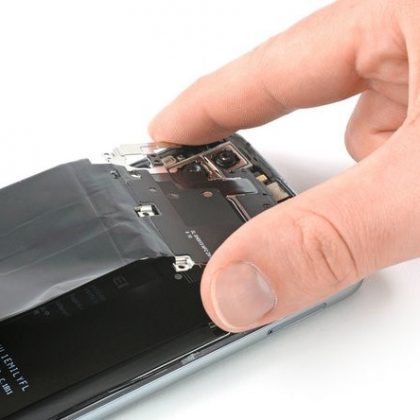

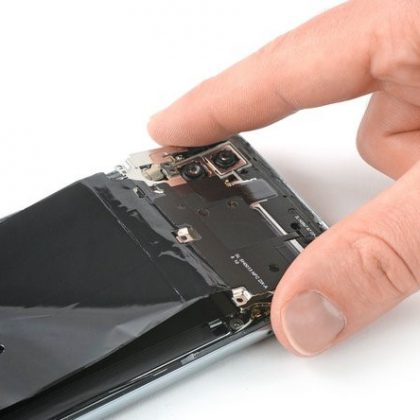

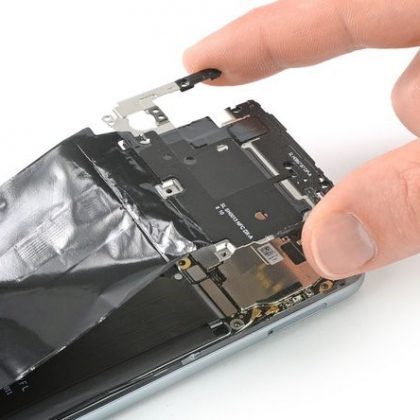

مطابق با تصاویر بالا کاور مادربورد را به همراه آنتن NFC که به صورت یک سیم پیچ است را بردارید.

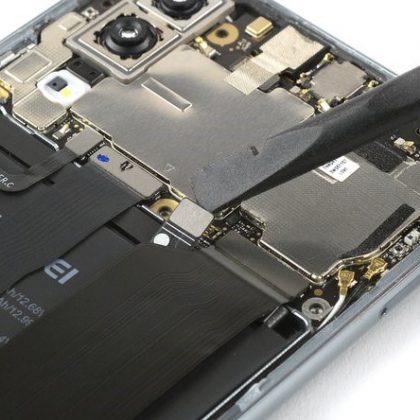

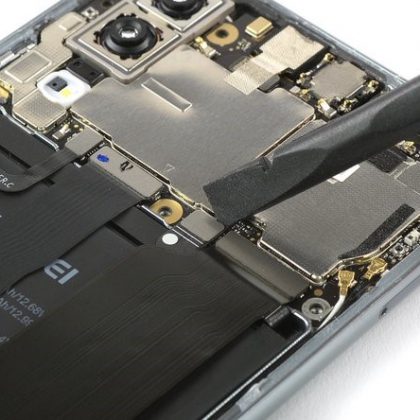

از اسپاتول استفاده کنید آن را زیر کانکتور باتری قرار دهید به سمت بالا اهرم کنید و آن را جدا کنید.

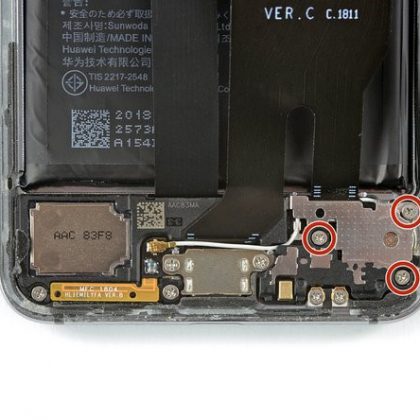

با پیچ گوشتی چهارسو هر سه پیچ 3.2 میلی متری #00 را بردارید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ مشخص شده است.

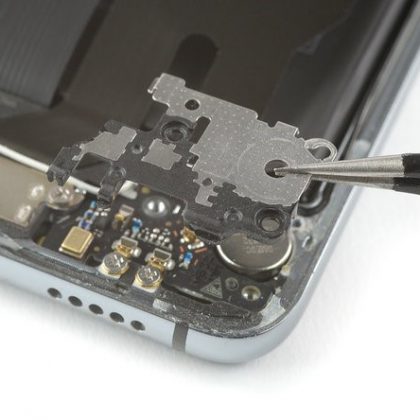

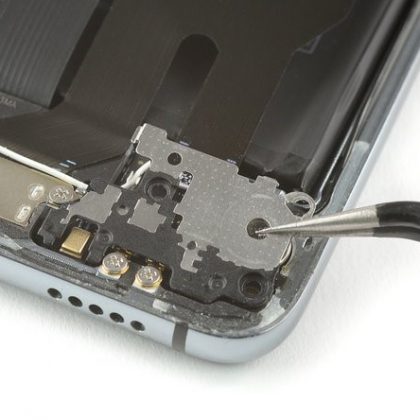

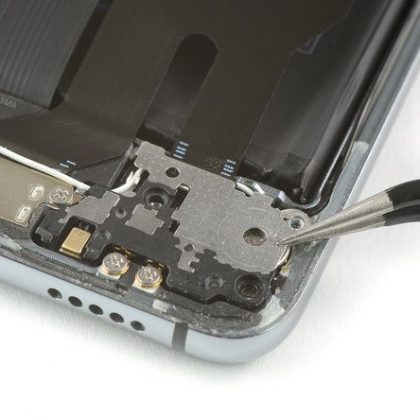

بعد از اینکه پیچ های کاور را باز کردید. با استفاده از پنس، گوشه کاور مادربورد ثانویه را گرفته آن را بردارید.

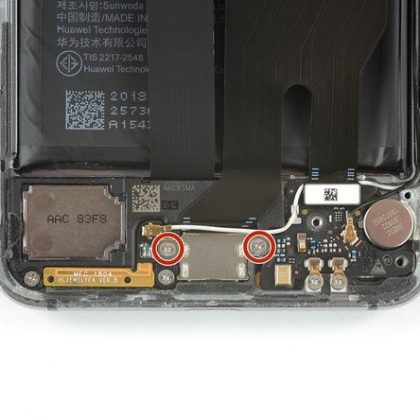

با استفاده از پیچ گوشتی چهارسو دو پیچ 3.2 میلی متری نگهدارنده بورد شارژ را بردارید. جای این پیچ ها در تصویر مربوطه با دایره قرمز نشان داده شده است.

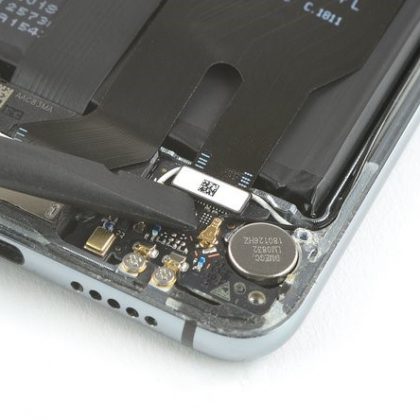

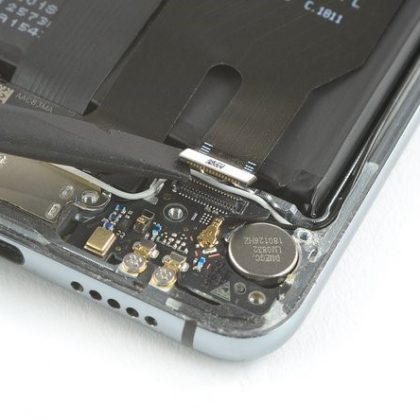

با استفاده از اسپاتول کانکتور مادربورد ثانویه را اهرم کنید و سپس از سوکتش خارچ کنید.

• با استفاده از یک جفت پنس کانکتور را از کابل کواکس سفید رنگ را اهرم کرده و از مادربورد بیرون بکشید.

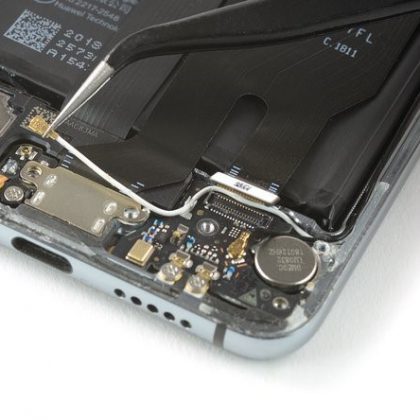

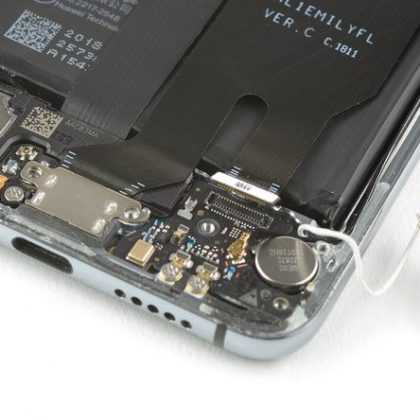

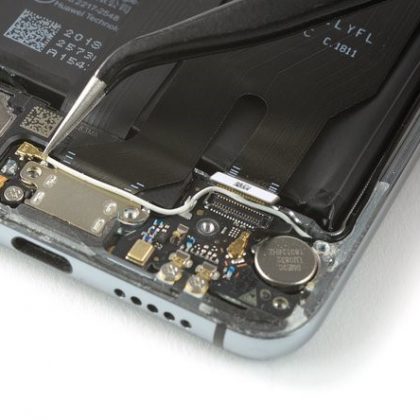

• کابل کواکس سفید را از گیره های فلزی روی مادربورد ثانویه بیرون بکشید و آن را در یک گوشه خم کنید.

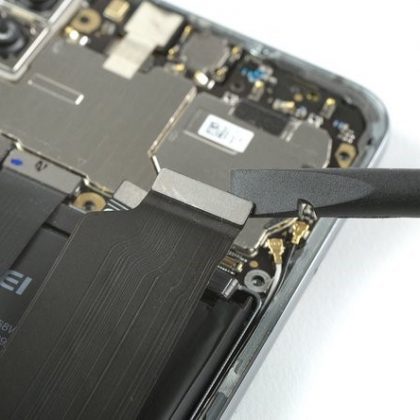

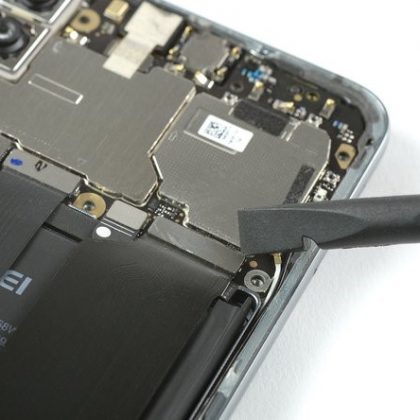

با اسپاتول کانکتور کابل منعطف اصلی را از مادربورد جدا کنید.

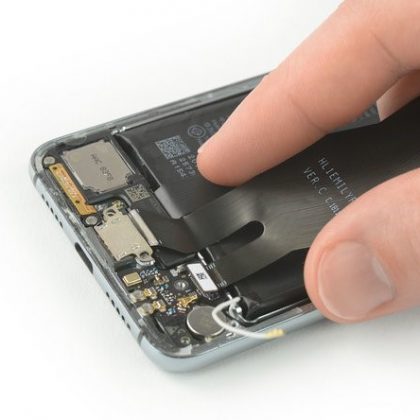

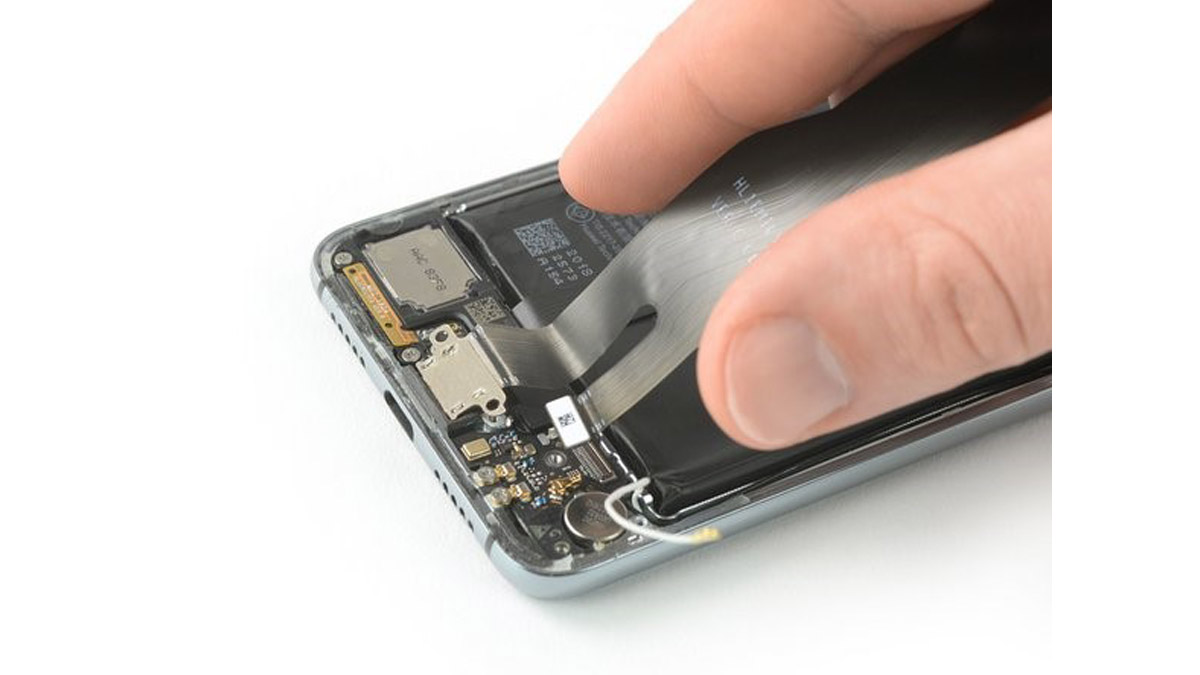

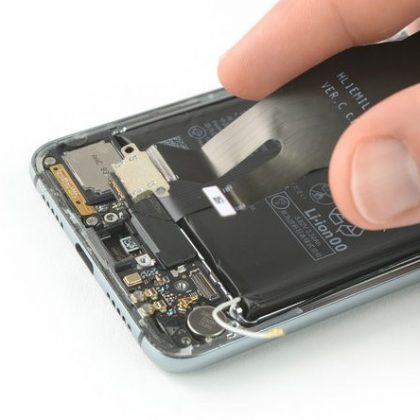

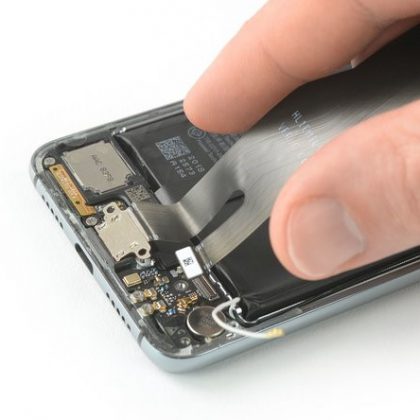

پورت شارژ و کابل منعطف اصلی را به سمت بالا بلند کنید و بردارید و سپس آن را در جهت مادربورد اصلی بکشید.

بعد از اینکه قطعات را سوار کردید و قبل از اینکه چسب ها را بزنید، گوشی را روشن کنید و عملکرد آن را تست کنید اگر مشکلی نبود چسب های جدید را بزنید و با خیال راحت گوشی را ببندید.برای بستن مجدد گوشی، مراحل بالا را از آخر به اول با دقت انجام دهید. هر جا که لازم است از چسب جدید استفاده کنید. البته بقایای چسب های قبلی را با استفاده از الکل ایزوپروپیل (90%) و یک پارچه تمیز کاملاً تمیزکاری کنید و سپس چسب جدید را اضافه کنید.برای دفع قطعات الکترونیکی مطابق با دستورالعمل دفع زباله های الکترونیکی R2 و یا مشابه استفاده کنید.

در انتهای مقاله توصیه می کنیم که با تشخیص کابل شارژ اصلی، شارژر مناسبی برای گوشی تان تهیه کنید و گوشی را به وسیله ی آن شارژ کنید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هواوی P20 گرفته شده است.
