آموزش تعویض موتور ویبره هواوی P8 lite

• قبل از اینکه عملیات تعویض باتری گوشی موبایل هوآوی P8 Lite را شروع کنید، شارژ باتری گوشی را حتی الامکان خالی نمایید یا حداقل به کمتر از 25 درصد برسانید. هر چقدر شارژ باتری لیتیوم یونی گوشی کمتر باشد، احتمال بروز خطراتی مثل آتش گرفتن یا انفجار باتری هم کاهش پیدا می‌کند.

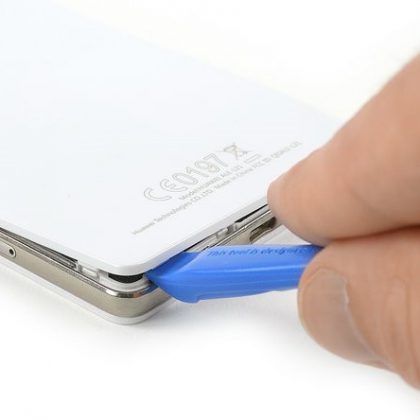

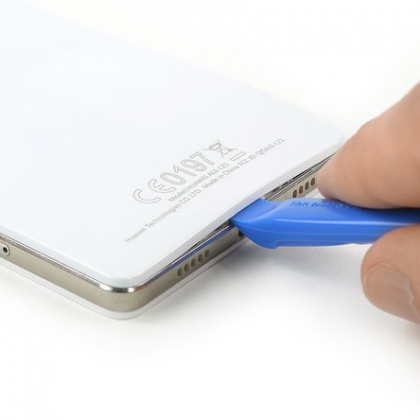

• با استفاده از ابزار قاب باز کن و مطابق با شکل، درب پشت پشت را شل کنید. ابزار قاب باز کن را به زیر قاب پشت از پایین گوشی وارد کنید و به آرامی به سمت بالا اهرم کنید تا قاب پشت شل شود.

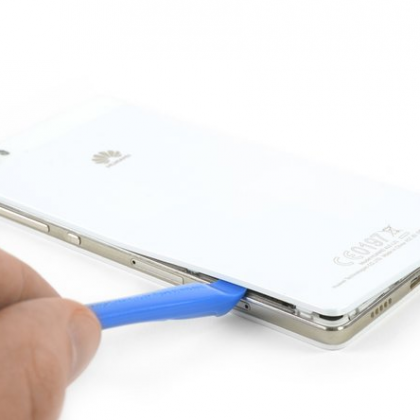

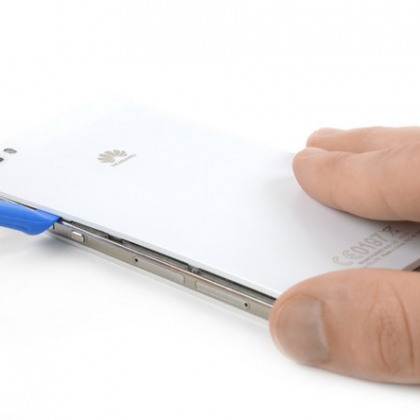

• دور تا دور قاب میانی گیره هایی قرار دارند که قاب پشت را به گوشی نگه داشته اند. با استفاده از ابزار قاب باز کن، گیره ها و اتصال آنها را آزاد کنید.
• وقتی تمام گیره ها آزاد شدند، قاب پشت را با دست گرفته و به صورت کتابی از بغل باز کنید.
• اگر قاب به راحتی و به طور آزادانه باز نمی شود مطمئناً گیره ها به طور کامل آزاد نشده اند. چک کنید و هر کدام که آزاد نشده است را باز کنید.
• درب پشت را در مکان امنی قرار دهید تا از آسیب جلوگیری شود، و عملیات تعویض باتری را روی گوشی ادامه دهید.

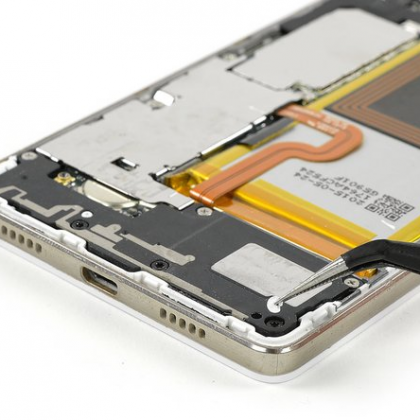

با استفاده از پنس، برچسب (کاور) روی پیچ در سمت راست پایین گوشی را بردارید.

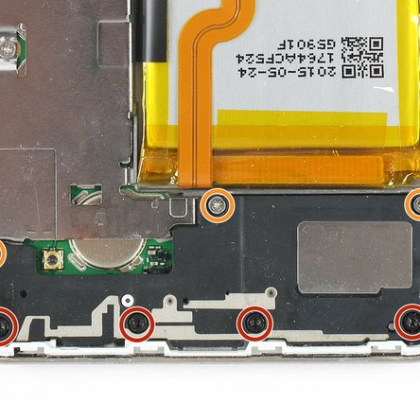

• با استفاده از پیچ گوشتی Torx T5، 4 پیچ که بخش پایینی کپسول زنگ گوشی را در جای خود نگه داشته است را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده اند.
• با استفاده از پیچ گوشتی چهارسو، سه پیچ نقره ای که بخش بالایی کپسول زنگ گوشی را در جای خود نگه داشته است را باز کنید. جای این پیچ ها در تصویر با دایره های نارنجی رنگ مشخص شده اند.

با استفاده از پنس سر کج، لبه کپسول زنگ گوشی را گرفته و با دقت از جای خود بردارید.

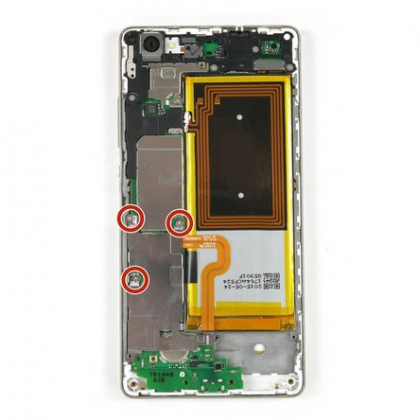

• با استفاده از پیچ گوشتی چهارسو، سه پیچی که محافظ فلزی مادربرد را در جای خود نگه داشته است را باز کنید. جای این پیچ ها در تصویر اول با دایره های قرمز رنگ مشخص شده است.

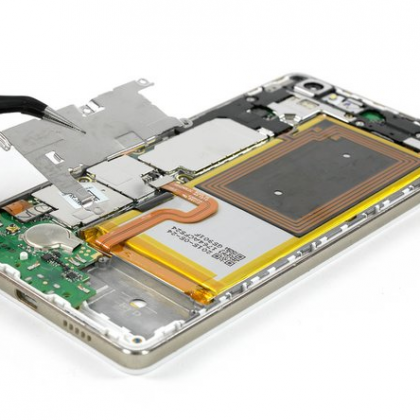

• بعد از باز کردن پیچ ها، با کمک پنس سرکج، محافظ فلزی را به آرامی و با دقت بردارید.

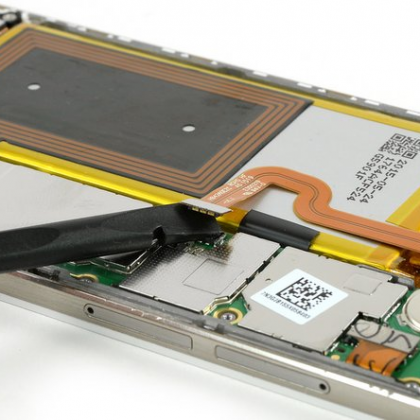

• نوک اسپاتول سر تخت را زیر کانکتور منعطف باتری قرار دهید به آرامی به سمت بالا اهرم کنید و از سوکتش خارج کنید.

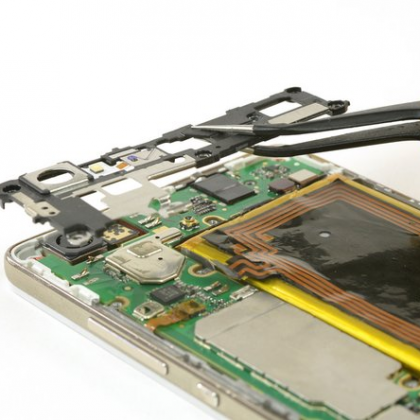

• روی لبه فوقانی برد هوآوی P8 Lite یک درپوش پلاستیکی باریک قرار دارد که به نوعی از مادربرد محافظت می‌کند. در این مرحله باید این درپوش را از لبه فوقانی مادربرد گوشی جدا کنید.

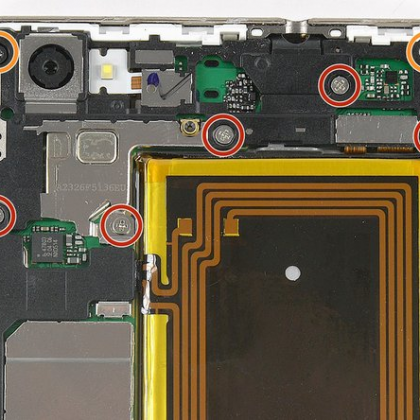

• دو پیچ Torx T5 که در تصویر با دایره های نارنجی رنگ مشخص شده اند را باز کنید.
• در صورتیکه روی پیچ ها با برچسب محافظت شده است ابتدا با استفاده از پنس برچسب ها را بردارید تا پیچ گوشتی به درستی روی پیچ ها سوار بشوند.
• با استفاده از پیچ گوشتی هر پنج پیچ فیلیپسی را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ مشخص شده اند.

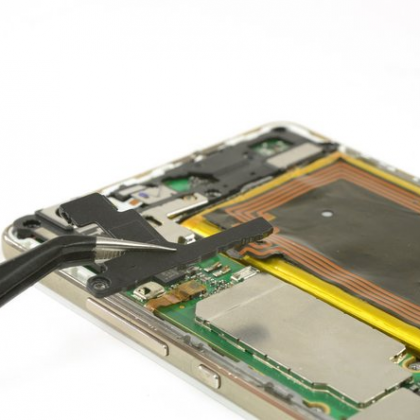

با استفاده از پنس سر کج، کاور پلاستیکی که در لبه سمت چپ قاب هواوی P8 Lite نصب است را بردارید. اتصالات آنتن NFC ممکن است به این کاور چسبیده شده باشند.

• خشاب های سیم کارت و حافظه SD هواوی P8 Lite را از لبه سمت چپ و زیرین قاب این گوشی جدا کنید.

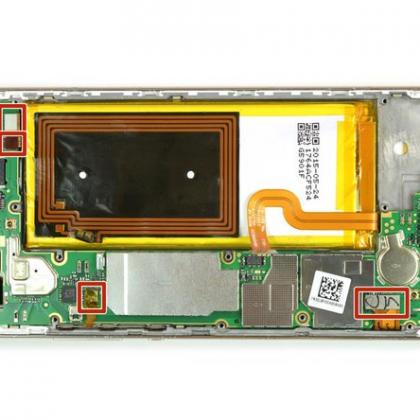

• چهار کانکتوری که در عکس دوم با کادر قرمز رنگ نشان داده شده اند را با دقت روی برد هواوی P8 Lite پیدا کنید. سه مورد از این کانکتورها معمولی و یک مورد از آنها کانکتور ZIF است.

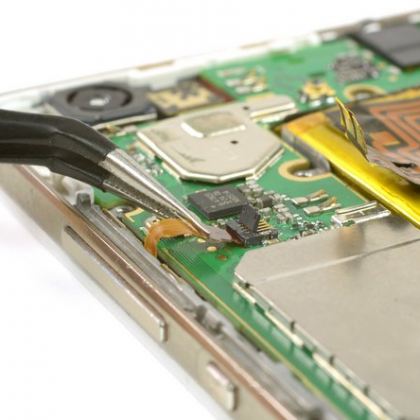

• با استفاده از اسپاتول سر صاف سه کانکتور معمولی را آزاد کنید. برای آزاد کردن کانکتور ZIF از پنس استفاده کنید. نحوه آزاد کردن این کانکتور در تصویر سوم به خوبی مشخص شده است.

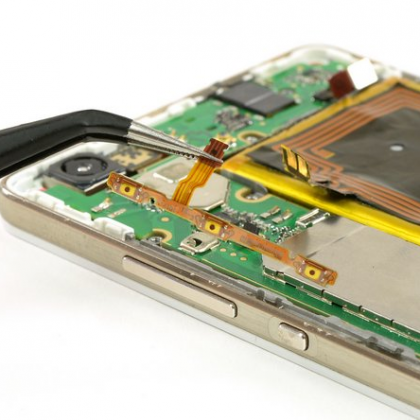

• با استفاده از پنس سر کج، کابل دکمه تغییر حجم صدا و دکمه پاور را از لبه سمت چپ گوشی موبایل بردارید.
• نوک اسپاتول سر صاف را به آرامی از لبه زیرین قاب به زیر مادربرد فرو کنید و به خیلی آرام به سمت بالا اهرم کنید تا از روی قاب گوشی بلند شود.

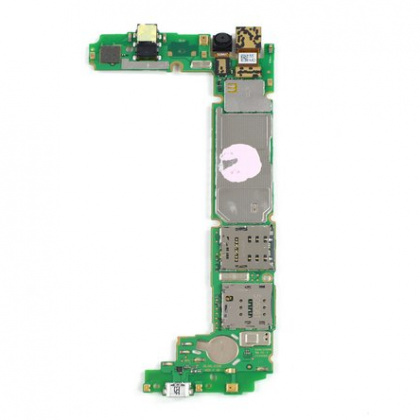

• لبه پایین مادربرد را با دست گرفته و سمت عقب بکشید تا برد گوشی کاملاً از روی قاب آن جدا شود.
• هنگام برداشتن مادربرد مراقب کابل ها باشید تا کشیده نشوند و آسیب نبینند.
• در پشت مادربرد، پد حرارتی (پد لاستیکی صورتی شکل) قرار داده شده است تا گرما را پخش کند. در صورتی که حین تعمیر این پد پاره شد و یا آسیب دید لطفاً مطابق با دستورالعمل مربوطه آن را تعویض نمایید.

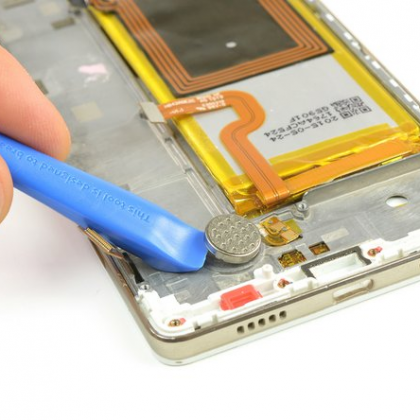

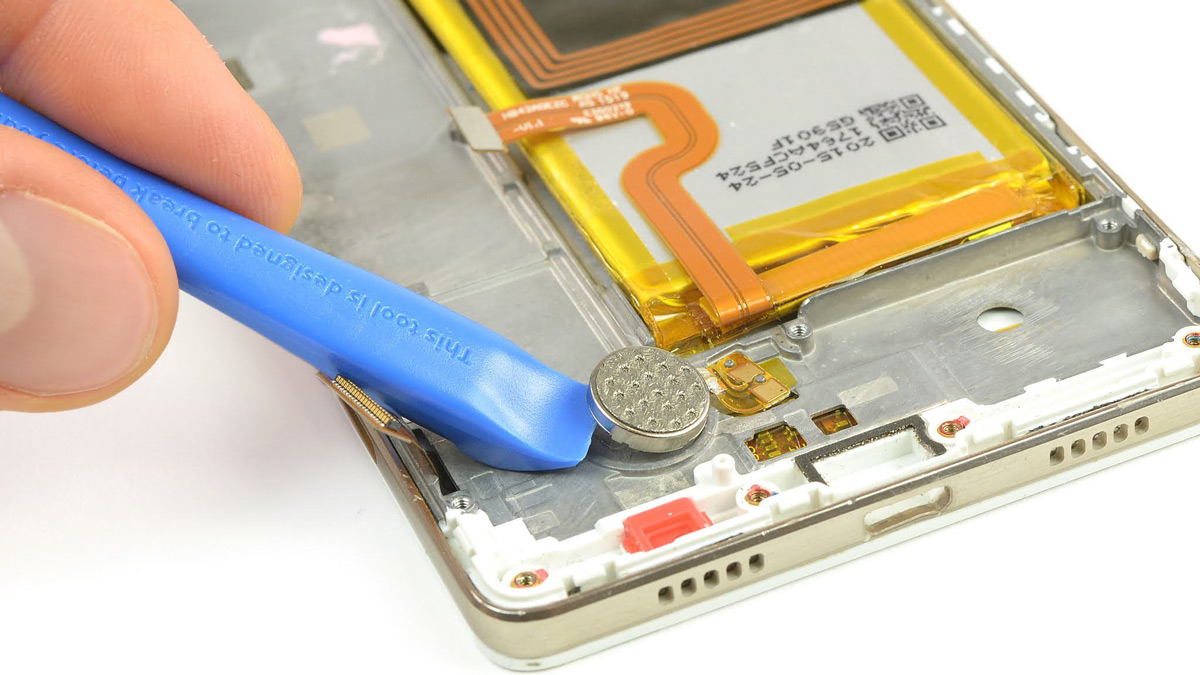

• اسپاتول و یا کاردک پلاستیکی را زیر موتور ویبره قرار دهید به آرامی به سمت بالا اهرم کنید و از جایگاه خود آزاد کنید.

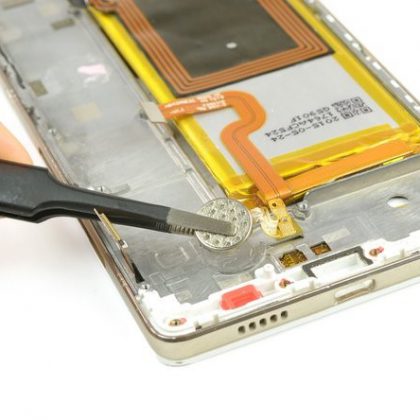

• با پنس موتور ویبره را گرفته از روی گوشی بردارید.

برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید. پس از اینکه جای چسب های قدیمی را با الکل ایزوپروپیل و پارچه تمیز، کاملاً تمیزکاری کردید، چسب های جدید را بکار ببرید.

مطابق با استاندارد R2 مربوط به دفع زباله های الکترونیکی عمل کنید و دور ریزهای تعمیر را به زباله دان الکترونیکی روانه کنید.
