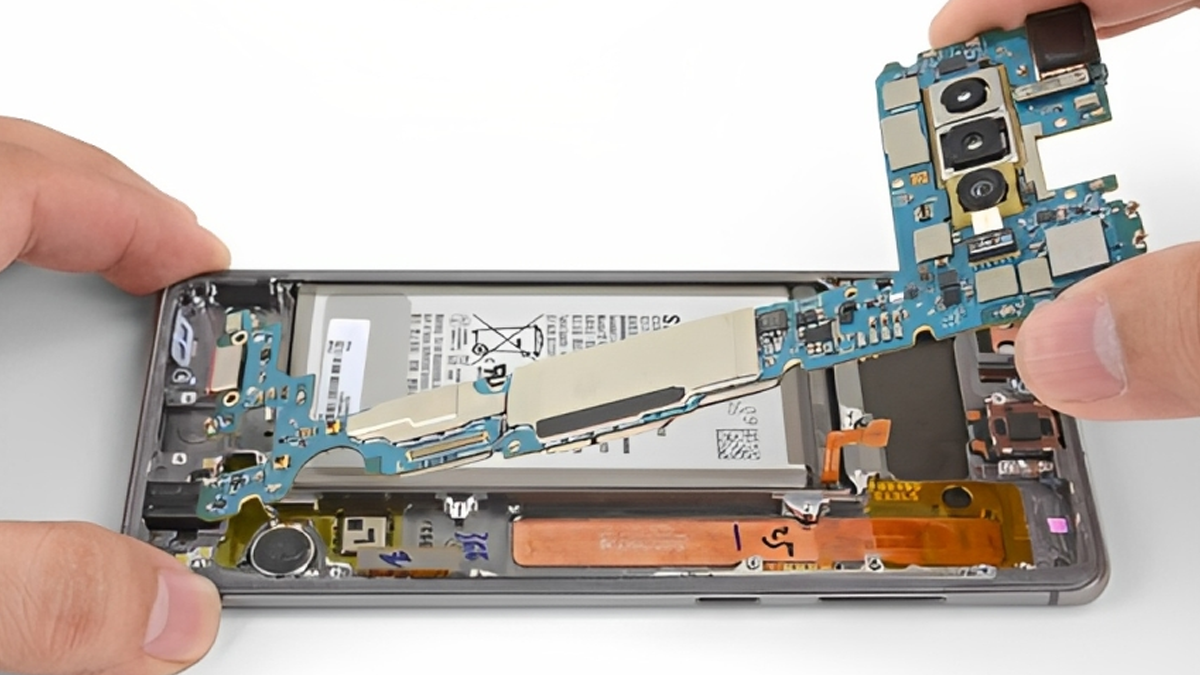

آموزش تعویض برد گوشی سامسونگ S10 پلاس

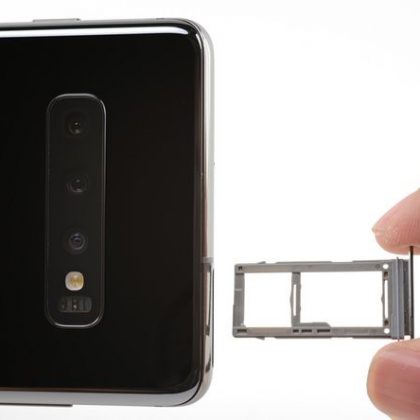

• با استفاده از ابزار مخصوص، سیم کارت را بیرون بکشید و یا مطابق شکل نوک سوزن ابزار را به داخل سوراخ سینی سیم کارت، در لبه فوقانی گوشی، در کنار نوار آنتن پلاستیکی کرده و سینی را بیرون بیاورید.
• اگر نوک سوزن را اشتباهاً وارد سوراخ دیگری کنید، نگران نباشید، میکروفون و واشر داخل آن براحتی آسیب نمی بینند.
• برای بیرون آوردن سینی، نوک سوزن را محکم فشار بدهید.
• سینی کارت را بیرون بکشید.
• (مخصوص بستن گوشی) هنگامی که خواستید سیم کارت را جا بزنید، اطمینان حاصل کنید که جهت آن مطابق با جهت نشان داده شده روی سینی کارت می باشد.

• قبل از شروع شارژر را از برق بکشید و گوشی موبایل سامسونگ S10 پلاس را خاموش کنید.
  iOpener را گرم کنید و به مدت 2 دقیقه، لبه راست کاور پشت را گرم کنید.
• برای گرم کردن کاور پشت، همچنین می توان از سشوار مو، سشوار صنعتی و یا صفحه داغ استفاده کرد، اما مراقب باشید که گوشی بیش از حد حرارت داده نشود، صفحه نمایش و باتری داخل گوشی هر دو به حرارت حساس هستند و براحتی خراب می شوند.

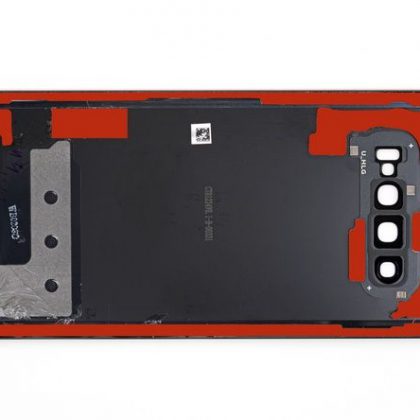

• همانطور که در حال مطالعه هستید، به تصویر مربوط به کاور برداشته شده نگاه کنید و دقت کنید که چسب ها در کجا قرار گرفته اند.

• iOpener را حرارت دهید و به مدت 2 دقیقه روی همان لبه گوشی بکار ببرید.

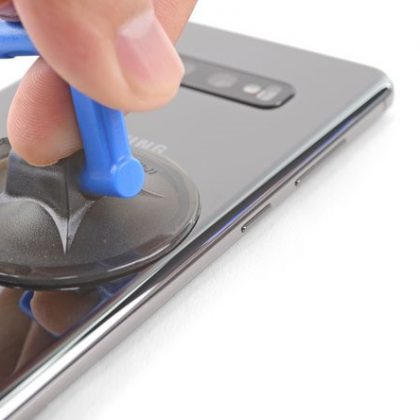

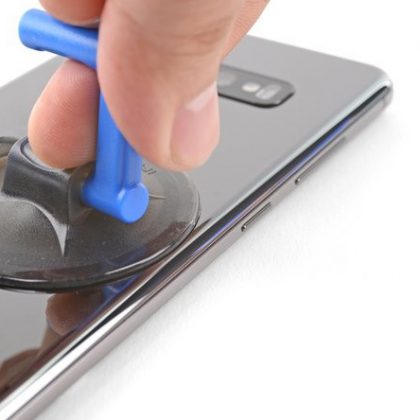

• کاپ مکش را در روی قاب پشت قرار دهید سعی کنید کاپ در قسمت مرکز و تا جای ممکن به سمت لبه راست باشد (جایی که چسب نزدیکترین است)

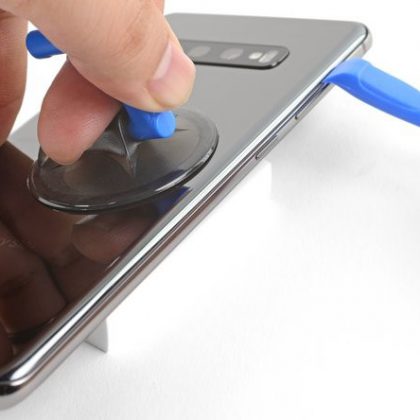

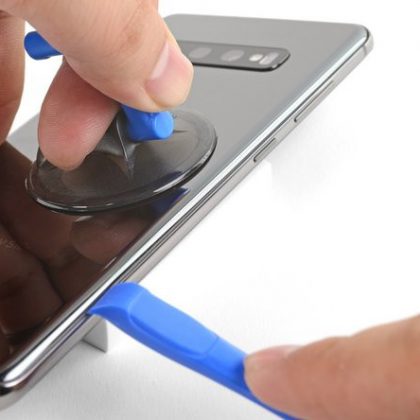

• با قدرت کاپ مکش را بکشید. سعی کنید نیروی یکنواختی بکار ببرید تا بین قاب و پشت و فریم شکاف ایجاد شود و فاصله بیفتد.

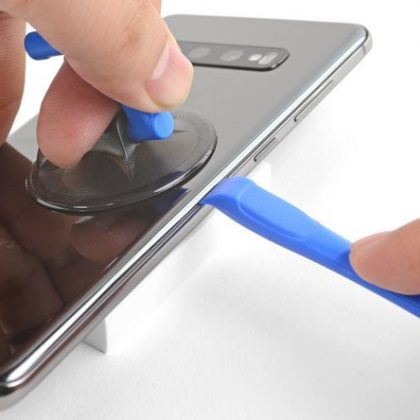

• نوک کاردک و یا قطعه مثلث شکل کوچک را بین شکاف قرار دهید برای اینکه کاردک بتواند فشار را تحمل کند و نیفتد چندین بار تلاش کنید.
• اگر در ایجاد شکاف مشکل دارید، بهترین کار این است که حرارت بیشتری به لبه بدهید و مراحل قبل را دوباره تکرار کنید
• چند قطره الکل ایزوپروپیل با غلطت بالا (90%) را به داخل درز بچکانید تا چسب بین درز شل شود

نکته: فشار بیش از حد بوسیله کاردک می تواند به شکسته شدن قاب پشت منجر شود، پس این کار باید با دقت انجام شود.

• لبه راست حرارت داده شده گوشی موبایل سامسونگ را روی شئی که حدود 13 میلی متر ضخامت دارد قرار دهید تا گوشی زاویه دار شود و بتوان قاب باز کن را براحتی عقب و جلو کرد.

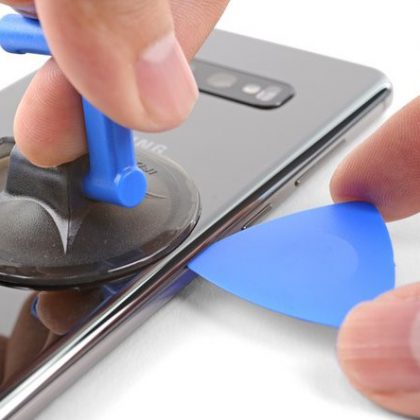

• با انگشتان دست، لبه سمت چپ گوشی را مهار کنید، طوریکه گوشی نلغزد و تکان نخورد. کاپ مکش را روی قاب پشت گذاشته با فشار بکشید.

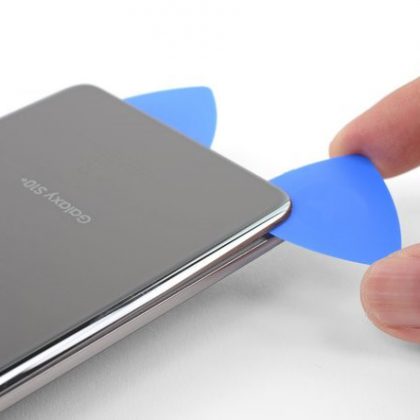

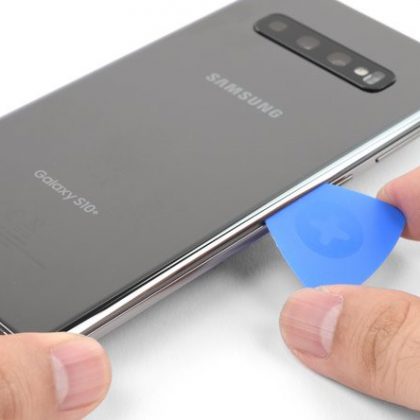

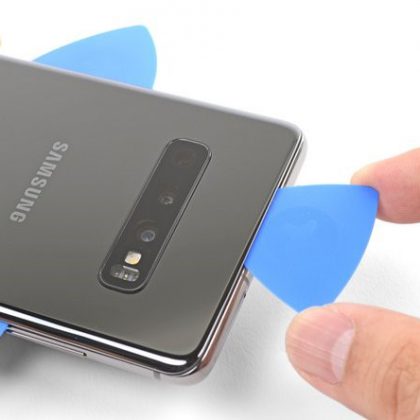

• نوک قاب باز کن را به درز بین قاب پشت و فریم فشار دهید.
• نوک قاب باز کن را چندین بار در امتداد درز، عقب و جلو بکشید.

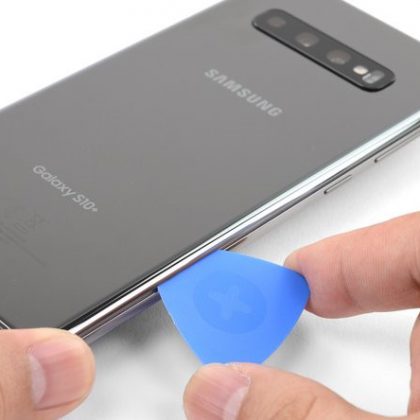

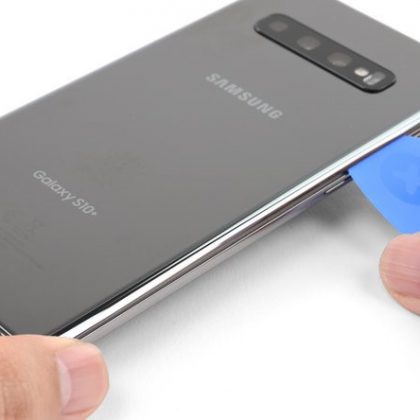

کاردک را بین لبه بالا و لبه پایین گوشی سامسونگ قرار دهید تا چسب ها باز  شود.

• iOpener حرارت داده شده را به مدت 2 دقیقه روی لبه پایین گوشی بکار ببرید.

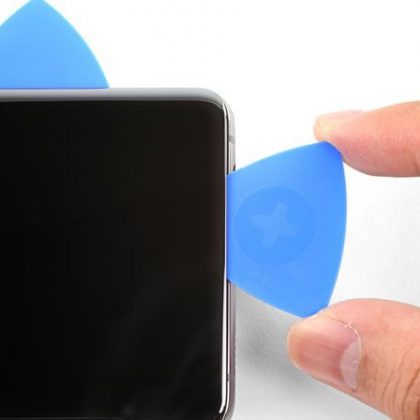

• کاردک را به لبه گوشه پایین سمت راست، وارد کنید
• با دقت کاردک را به سمت گوشه بکشید. کاردک را در امتداد لبه پایین و به سمت گوشه سمت چپ بکشید تا قاب باز شوداگر حین انجام کار دیدید که کاردک پیش نمی رود و یا باید فشار زیادی وارد شود، دست نگه دارید و کمی حرارت داده مراحل قبل را تکرار کنید.کاردک را لای درز رها کنید تا از چسبیدن دوباره قاب به فریم جلوگیری شود.

حرارت دادن را ادامه دهید و مراحل بالا را برای لبه های دیگر تکرار کنید هنگام جدا کردن گوشه ها اطمینان داشته باشید که حرارت به اندازه کافی داده شده است.

• هنگامی که چسب در چهار طرف گوشی موبایل جدا شد، کاردک را کمی بچرخانید تا قاب از فریم جدا شود.
• سپس به آرامی قاب را بلند کنید. با نوک کاردک، بقایای چسب را تمیز کنید

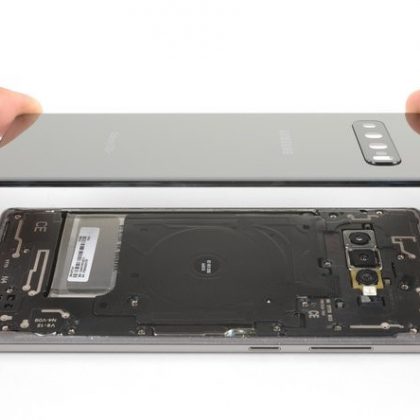

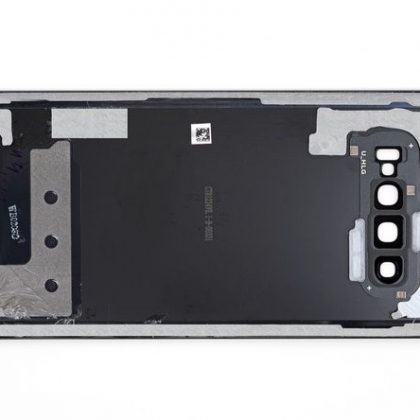

• قاب پشت را بردارید. قبل از اینکه قاب پشت را دوباره نصب کنید، اطمینان حاصل کنید که تمام بقایای چسب برداشته و دور فریم تمیز می باشد.
• با استفاده از پنس، گلوله باقیمانده چسب را بردارید، با نوک کاردک محل را تمیز کنید و برای تمیزکاری نهایی از الکل ایزوپروپیل با غلظت 90 درصد استفاده کنید
• اگر قصد دارید همان قاب قبلی را دوباره نصب کنید، اطمینان حاصل کنید که لبه های قاب تمیز و عاری از هر گونه بقایای چسب هستند (مخصوص بستن گوشی) قبل از اینکه قاب پشت را به طور کامل نصب کنید و چسب بزنید، دکمه پاور گوشی را فشار دهید، عملکرد گوشی را تست کنید و در صورتی که مشکلی وجود ندارد، نسبت به محکم کردن نهایی قاب پشت اقدام کنید.

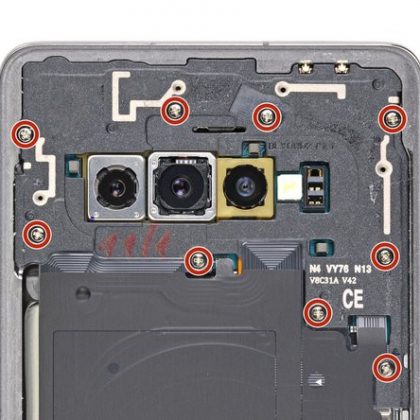

با پیچ گوشتی چهارسو هر نه پیچ 4 میلی متری که قاب میانی را روی گوشی نگه داشته است را باز کنید.

• قاب میانی هنوز کاملا جدا نشده است و با چند گیره پلاستیکی که در اطراف لبه وجود دارد در جای نشسته است.

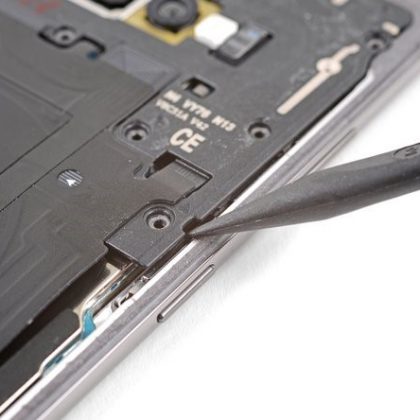

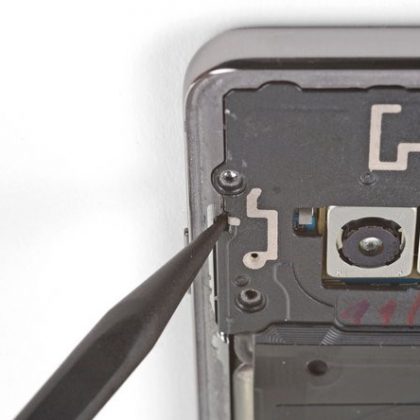

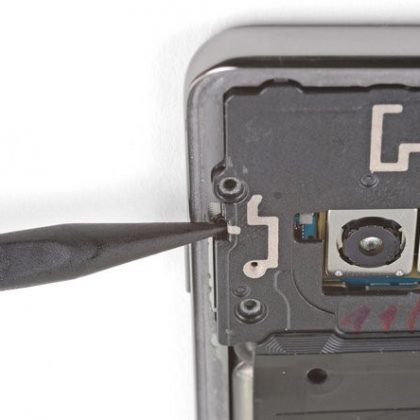

• نوک اسپاتول را زیر لبه راست قاب میانی، نزدیک به دکمه بیکسبی انداخته و اهرم کنید.
• به آرامی اهرم کنید تا قاب میانی از گوشی شل شده و قابل برداشته شود.

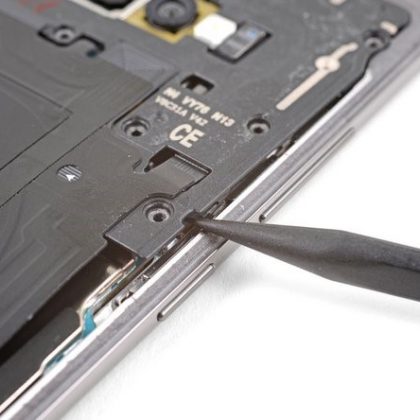

• نوک اسپاتول را زیر لبه راست قاب میانی، نزدیک به دکمه پاور انداخته و اهرم کنید.
• به آرامی اهرم کنید تا قاب میانی از گوشی شل شده و قابل برداشتن شود.

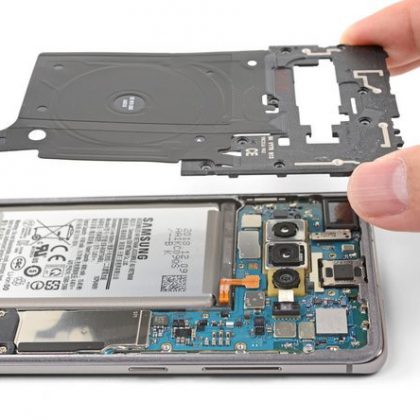

• قاب میانی رویی را از گوشه های بالا بگیرید و از روی گوشی بلند کنید.
• برای نصب مجدد قاب میانی رویی:
• لبه فوقانی قاب میانی را با گوشی تراز کنید و قاب را روی گوشی بخوابانید.با انگشت کمی فشار بیاورید تا درست در جای خود قرار گیرد. لبه های قاب میانی باید با لبه های گوشی تراز شده باشد.

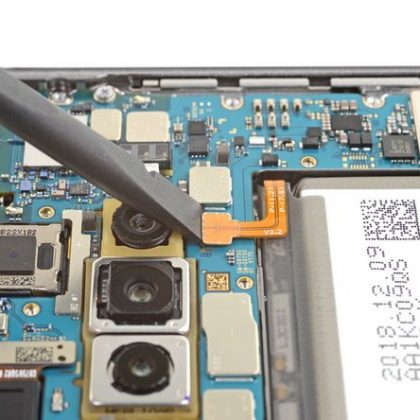

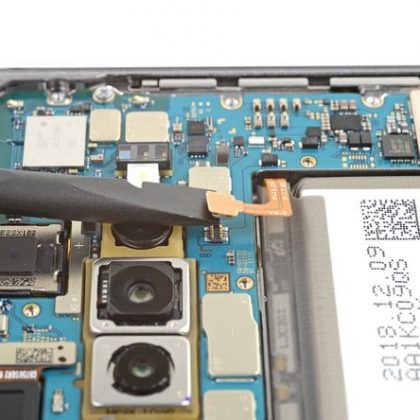

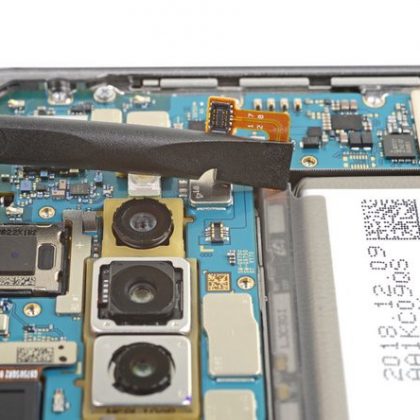

• طرف تخت اسپاتول را زیر کانکتور باتری که به مادربورد زیر دوربین پشت متصل است فرو کنید.
• به سمت بالا اهرم کنید تا کانکتور از سوکتش آزاد شود
• نکته: هنگامی که اتصالات قطع شد، مراقب باشید قطعات از اطراف سوکت جابجا نشوند.
• به آرامی کابل منعطف باتری را از سوکت مادربورد دور کنید تا از هر گونه اتصال تصادفی خودداری شود.

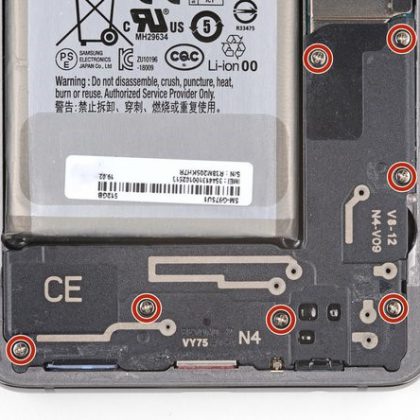

هر 7 پیچ 4 میلی متری فیلیپسی که قاب میانی تحتانی را به گوشی متصل کرده است را باز کنید.

• قاب میانی هنوز هم با چندین گیره پلاستیک در اطراف لبه در جای خود قرار گرفته است.

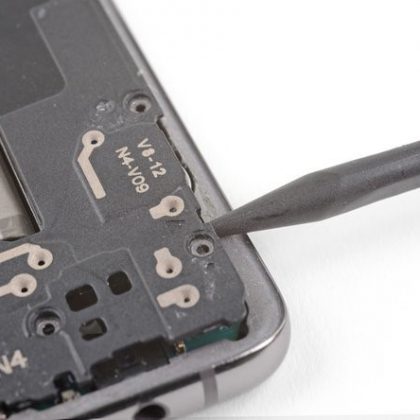

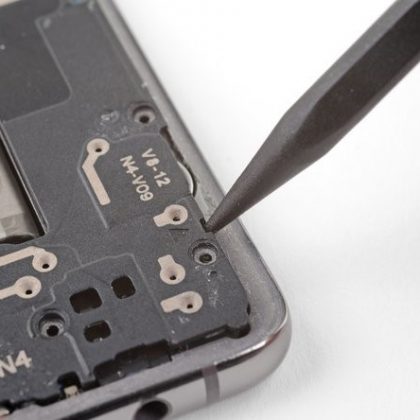

• نوک اسپاتول را در ناچ نزدیک گوشه پایین راست، قاب میانی تحتانی وارد کنید. این قسمت با یک مثلث کوچک مشخص شده است (این مثلث را می توان در تصویر دید).
• اهرم کنید و قاب میانی را از گوشی آزاد کنید.

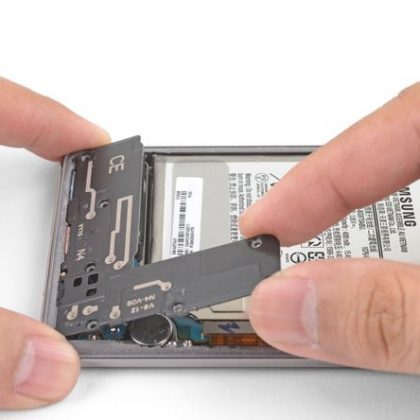

• طرف آزاد و شل قاب میانی را با انگشتان تان بگیرید و آن را به آرامی به سمت بالا بکشید.
• قاب میانی را به آرامی بلند کنید تا بقیه گیره های لبه نیز آزاد شوند.

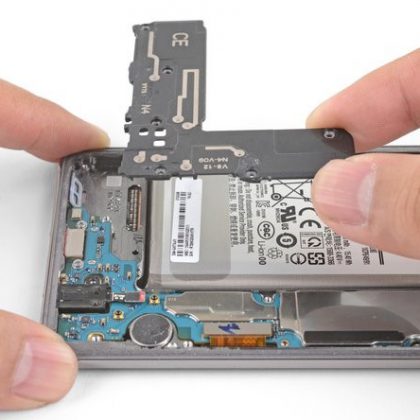

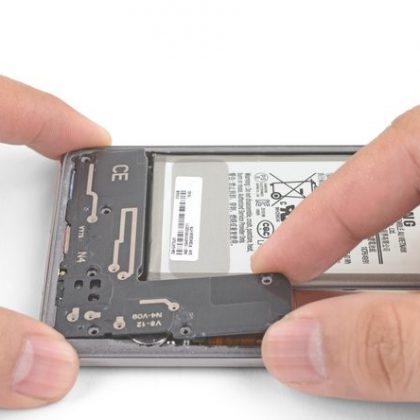

• قاب میانی تحتانی را بردارید. بلندگو روی قاب میانی تحتانی سوار شده است.
• برای نصب دوباره قاب میانی تحتانی، لبه تحتانی قاب میانی را روی لبه گوشی تراز کنید و فشار بدهید تا در جای درست خود قرار گیرد.

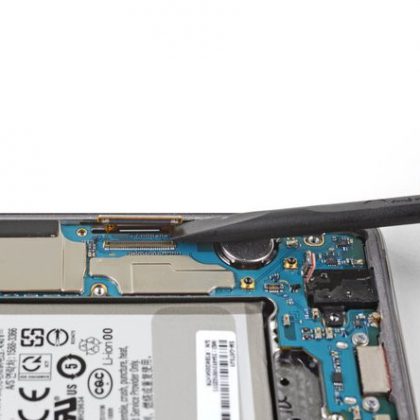

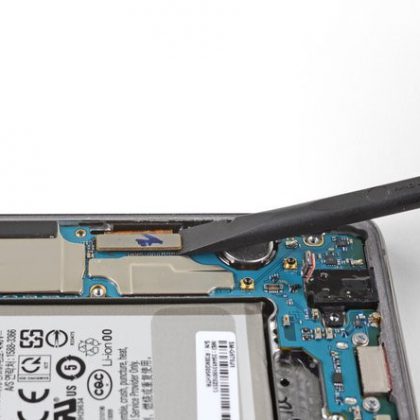

نوک تخت اسپاتول را زیر کانکتور صفحه نمایش قرار دهید، اهرم کنید و آن را از سوکت مادربورش که نزدیک پایین گوشه راست گوشی قرار گرفته است، جدا کنید.

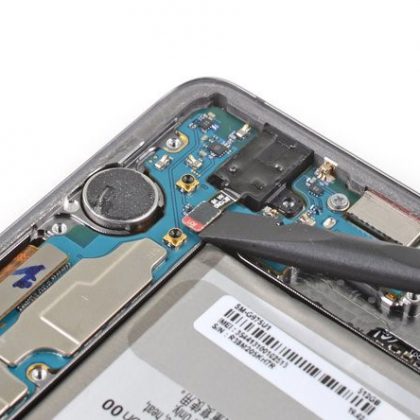

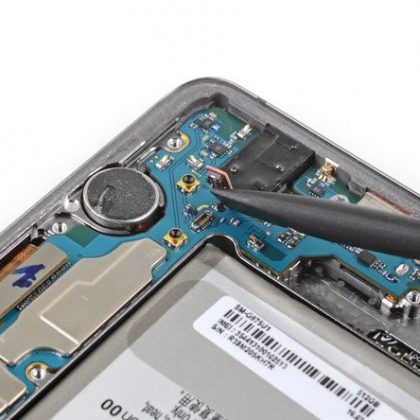

نوک تخت اسپاتول را زیر کانکتور جک هدفون قرار دهید، اهرم کنید و از سوکت مادربورش جدا کنید.

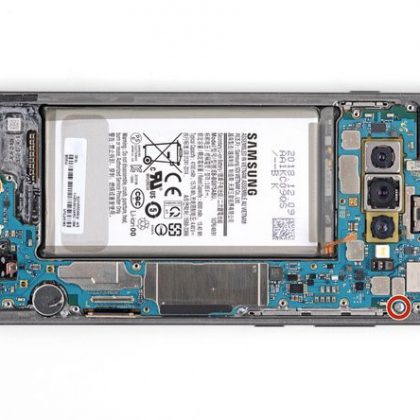

با پیچ گوشتی چهارسو، سه پیچ که مادربورد را به گوشی متصل کرده است را باز کنید.پیچ 3.8 میلی متری را باز کنید. این پیچ با رنگ قرمز در تصویر نشان داده شده است .دو پیچ 3.7 میلی متری را باز کنید. این پیچ ها با رنگ سبز در تصویر نشان داده شده اند.

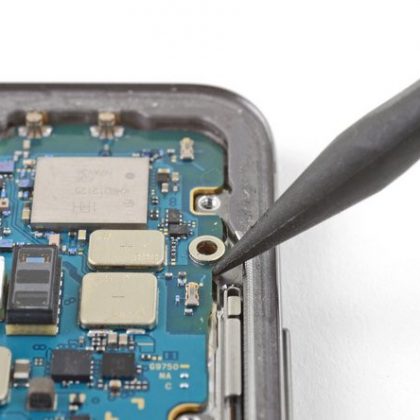

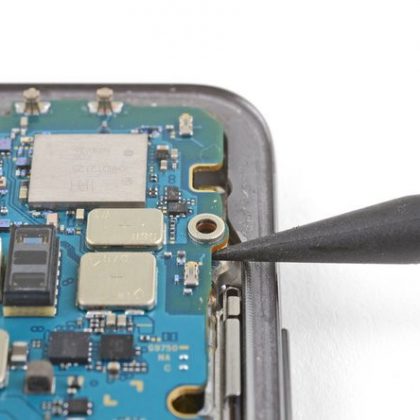

• نوک اسپاتول را زیر لبه راست مادربورد، نزدیک دکمه افزایش حجم صدا قرار دهید.
• به آرامی اهرم کنید تا مادربورد از قسمت عقب شل شود.

• نوک اسپاتول را زیر لبه راست مادربورد، نزدیک دکمه افزایش حجم صدا قرار دهید.

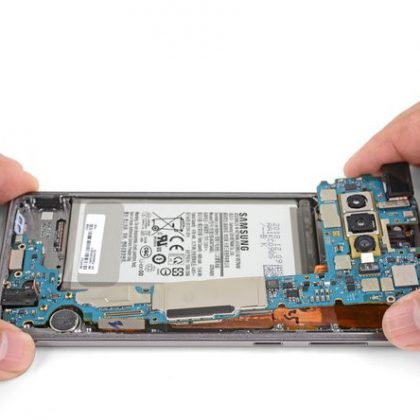

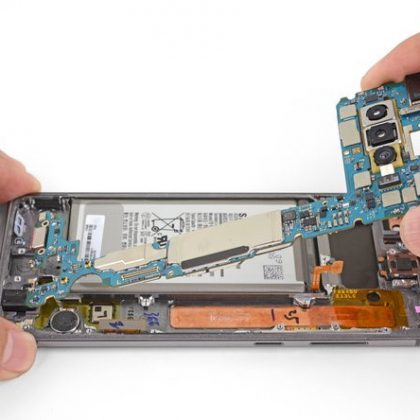

• با انگشت دو گوشه فوقانی مادربورد را نگه دارید

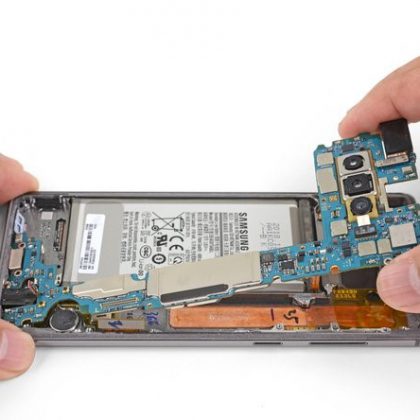

• به آرامی لبه مادربورد را از قسمت عقبش بلند کنید. مراقب باشید که به کابل های منعطف اطراف آن آسیب نزنید.
• مادربورد را به سمت لبه بالایی گوشی بکشید در حالیکه بورد را به آرامی چپ و راست می کشید. این کار باعث شل شدن پورت شارژ از سوکتش می شود.
• وقتی که پورت شارژ از سوکتش جدا شد، مادربورد را آزاد کنید.
• برای نصب مجدد مادربورد، پورت شارژ مادربورد را با لبه تحتانی گوشی تراز کنید.
• به آرامی مادربورد را در امتداد لبه تحتانی گوشی فشار دهید تا پورت شارژ به طور کامل در جای خود قرار گیرد.
• مادربورد را پایین بیاورید و آن را در جای خود قرار دهید. مراقبت باشید که هیچ کابل منعطفی زیر مادربورد قرار نگیرد.

برای نصب قطعات سامسونگ تمام مراحل بالا را از آخر به اول انجام دهید. برای دورریز قطعات الکترونیکی مطابق با استانداردهای دفع ضایعات الکترونیکی R2 اقدام کنید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی سامسونگ S10 پلاس گرفته شده است.
