آموزش تعویض دکمه هوم سامسونگ S6

• نوک سوزن و یا اجکتور خشاب سیم کارت را در سوراخ در کنار درگاه سیم کارت فرو کنید. در این گوشی خشاب سیم کارت در کنار دکمه پاور گوشی قرار دارد.
• سوزن را کمی فشار دهید تا قفل خشاب سیم کارت آزاد شود.
• اجکتور و یا سوزن را با فشار زیاد وارد نکنید چرا که ممکن است به خشاب صدمه وارد شود.

خشاب سیم کارت را با انگشت دست گرفته از روی گوشی سامسونگ بردارید.

• توصیه می کنیم قبل از شروع کار، ابتدا داخل مایکرویو را به خوبی تمیز کنید و هر گونه آشغال و یا جسم خارجی را که ممکن است به آی اُپنر بچسبد را از داخل آن بردارید.
• آی اُپنر را در وسط مایکرویو قرار دهید.
• در مایکرویوهای مجهز به صفحه گردان، اطمینان حاصل نمایید که صفحه براحتی و بدون گیر کردن به چیزی به خوبی می چرخد. چرا که گیر کردن صفحه ممکن است باعث بیش از حد داغ شدن و یا سوختن آی اُپنر گردد.

• آی اُپنر را به مدت 30 ثانیه گرم کنید.
• در حین عملیات تعمیر، آی اُپنر سرد می شود، هر وقت لازم شد که از آی اُپنر دوباره استفاده کنید، آن را مجدداً به مدت 30 ثانیه در مایکرویو قرار دهید.
• مراقب باشید که آی اُپنر بیش از حد گرم نشود چرا که احتمال ترکیدن آن بر اثر حرارت زیاد وجود دارد.
• در صورتی که آی اُپنر پس از حرارت دیدن باد کرده است اصلاً به آن دست نزنید.
• اگر در اوسط تعمیر، آی اُپنر هنوز گرم است، از آن استفاده کنید تا زمانی که سرد شود، سپس مجدداً آن را در مایکرویو گرم کنید. آی اُپنر که به درستی گرم شده باشد حدود 10 دقیقه گرمای خود را حفظ می کند.

• آی اُپنر را از داخل مایکرویو بیرون بیاورید، دو طرف آن (زبانه ها) را بگیرید تا دستتان به قسمت وسط آن تماس پیدا نکند.
• آی اُپنر حرارت بسیار زیادی دارد و هنگام جابجا کردن و استفاده از آن مراقب باشید. در صورت نیاز از دستگیره استفاده کنید.

• قبل از شروع، شارژ باتری گوشی سامسونگ خود را به زیر 25% کاهش دهید و گوشی را خاموش کنید.
• باز کردن گوشی، آب بندی آن را به خطر می اندازد. قبل از اینکه شروع کنید اطمینان حاصل نمایید که چسب مونتاژ قاب پشت به اندازه کافی در اختیار دارد.
• جنس قاب پشت این گوشی از گلس ساخته شده است. در صورتی که دچار ترک خوردگی و شکستگی شده است، یک لایه نوار چسب پهن روی آن بیندازید تا قاب را تا انتهای عملیات تعمیر گوشی نگه دارد.
• آی اُپنر را روی لبه های کناری قاب پشت قرار دهید و به مدت 2 دقیقه منتظر بمانید تا چسب اطراف لبه ها به خوبی شل شود.
• برای اینکه گوشی به اندازه کافی گرم شود و چسب نگهدارنده قاب پشت شل شود، ممکن است لازم باشد عملیات حرارت دهی با آی اُپنر را چندین بار تکرار کنید. البته مراقب باشید که گوشی بیش از حد داغ نشود.
• برای حرارت دادن سایر قسمت های قاب پشت، آی اُپنر را جابجا کنید و هر قسمت را به مدت 2 دقیقه حرارت دهید.
• برای حرارت دادن به قاب گوشی و شل کردن چسب زیر آن همچنین می توان از سشوار مو، سشوار صنعتی و یا صفحه داغ استفاده کرد. مراقب باشید گوشی بیش از حد حرارت نبیند چرا که صفحه اولد و باتری داخل این گوشی، مستعد آسیب های ناشی از حرارت هستند.

• به محض اینکه قاب پشت به اندازه کافی داغ شد، کاپ مکش را در نزدیکی لبه تحتانی قاب (به سمت سوکت شارژ) نصب کنید.
• دستگیره کاپ را با فشار یکنواخت و ثابت به سمت بالا بکشید تا زیر قاب، شکاف کوچکی ایجاد شود، اکنون نوک کاردک را داخل شکاف فرو کنید.
• در صورت دلخواه، وقتی که کاردک را داخل درز قرار دادید، می توانید چندین قطره الکل ایزوپروپیل درون شکاف ایجاد شده بچکانید تا چسب ها شل شوند و برای جدا کردن در مراحل بعدی آماده شوند.

• کاردک را در امتداد لبه پایین گوشی بکشید تا چسب نگهدارنده قاب پشت جدا شود.
• پس از برش چسب لبه پایین، کاردک را در همانجا رها کنید تا مانع از چسبیدن دوباره قاب به فریم گوشی شود. کاردک دوم را برداشته و برای جدا کردن چسب بقیه لبه ها از آن استفاده کنید.
• در صورتی که چسب در لبه پایین سرد و محکم شده است عمل کشیدن کاردک به سختی انجام می شود، حرارتی دهی با آی اُپنر را تکرار کنید.

• عملیات حرارت دهی را تکرار کنید و چسب سه طرف دیگر گوشی را جدا کنید.
• یک کاردک زیر هر لبه رها کنید تا مانع از به هم چسبیدن دوباره شوند.

پس از برش چسب ها در تمام لبه ها، قاب پشت را با دست گرفته و به صورت کتابی بلند کنید و در مکان امن قرار دهید.

• با استفاده از کاردک، بقایای چسب روی قاب پشت و قاب میانی گوشی را جدا کنید و سطح آن را تمیز نمایید.

برای نصب مجدد قاب پشت:

• ابتدا با استفاده از نوک پنس، هر گونه بقایا و خرده چسب ها را از هر دو طرف قاب پشت و قاب میانی گوشی تمیز کنید.
• سپس سطوح چسب کاری شده را با پارچه نخی آغشته به الکل ایزوپروپیل غلیظ (حداقل 90 درصد) تمیز کاری کنید. پارچه الکلی را تنها به یک طرف بکشید (پارچه را عقب و جلو نکشید). این کار باعث آماده سازی سطح چسب می شود.
• قبل از بکار بردن چسب جدید و آب بندی گوشی، ابتدا گوشی را روشن کنید و سلامت تعمیر را امتحان کنید.
• چسب های تعویض قاب پشت گلکسی S6 همراه با ورقه های چسب از پیش برش داده شده هستند تا با خطوط قاب پشت به خوبی منطبق شوند. این ورقه چسب نامتقارن است، بنابراین قبل از استفاده از این ورقه های چسبی، اطمینان حاصل کنید که سوارخ های جای پیچ روی ورقه چسبی با سوارخ های پیچ روی فریم تراز هستند.

با استفاده از پیچ گوشتی چهارسو، هر 13 پیچ 3.5 میلی متری نگهدارنده قاب میانی را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده اند.

• با انگشت دست مطابق با تصویر، پشت باتری را فشار دهید و همزمان لبه های قاب میانی را با دست گرفته به صورت کتابی بلند کنید تا از گوشی جدا شود.
• هنگام بلندکردن قاب میانی مراقب باشید که جک هدفون و سوکت شارژ بلند نشوند.
• وقتی قاب میانی به صورت جزئی جدا شد، با کاردک پلاستیکی و با دقت لبه های دیگر گوشی را اهرم کنید تا قسمت فوقانی قاب میانی نیز جدا شود.
• مراقب باشید که ناخواسته کاردک را بین گلس و صفحه نمایش فرو نکنید.
• برای جلوگیری از آسیب و صدمه به جک هدفون، ابتدا قسمت فوقانی قاب میانی را بردارید، سپس قاب را به سمت پایین فشار دهید تا از جک هدفون جدا شود.
• در صورتی که کار جدا کردن قاب میانی سخت شده است، برای شل کردن چسب های صفحه نمایش از آی اُپنر و یا سشوار استفاده کنید و این قسمت را کمی حرارت دهید.

لبه قاب میانی را با دست گرفته آن را از بدنه گوشی جدا و بلند کنید.

اسپاتول سر صاف را زیر کانکتور کابل باتری قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی برد اصلی جدا شود.

لبه اسپاتول را زیر کانکتورهای کابل بلوتوث و آنتن وای فای قرار دهید و به آرامی به سمت کنار هل دهید تا از سوکتش از روی برد اصلی جدا شود.

اسپاتول سر تخت را زیر کانکتور کابل دکمه هوم قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی برد اصلی جدا شود.

اسپاتول سر تخت را زیر کانکتور کابل صحفه نمایش قرار دهید به آرامی به سمت بالا اهرم کنید و از روی سوکتش از برد اصلی جد کنید.

اسپاتول سر تخت را زیر کانکتور کابل اسپیکر مکالمه قرار دهید به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی برد اصلی جدا شود.

• لبه های مادربرد را از قسمت دوربین (بالای گوشی) با انگشت دست بگیرید و از روی صفحه نمایش جدا کنید.
• در این مرحله برد اصلی را به یکباره از روی قاب میانی بلند نکنید. زیر برد کابل نازکی وجود دارد که ابتدا باید قطع شود.
• برد اصلی را بلند کرده و از صفحه نمایش دور کنید، مراقب باشید به برد فشار وارد نشود و آن را با زور بیرون نکشید، چرا که ممکن است به کابل متصل به برد ثانویه زیر برد اصلی صدمه وارد شود.
• برد گوشی یک قطعه حساس ESD است که باید با دقت و مراقبت جابجا شود. برای جلوگیری از آسیب به آن از دستکش ضد الکتریسیته ساکن استفاده کنید.

اسپاتول سر تخت را زیر کانکتور کابل نازک برد شارژ قرار دهید و مطابق با تصویر به سمت کنار هل دهید تا کانکتور از سوکتش از روی برد اصلی جدا شود.

• در صورتی که گلس صفحه نمایش به طرز بدی شکسته و معیوب شده است، یک لایه نوار چسب پهن روی صفحه قرار دهید تا گلس را نگه دارد و اهرم کردن براحتی انجام شود.
• آی اُپنر را دوباره داخل مایکرویو قرار دهید و آماده کنید.
• آی آپنر را در لبه طولی صفحه نمایش گوشی گلکسی S6 قرار دهید. پس از دو دقیقه، آن را برداشته و روی لبه طولی دیگر گوشی قرار دهید.
• ممکن است عملیات حرارت دهی به گوشی را چندین بار تکرار کنید تا لبه ها به اندازه کافی گرم شوند و چسب زیر آنها به خوبی شل شود. برای پیشگیری از گرم شدن بیش از حد، دستورالعمل استفاده از آی اُپنر را دنبال کنید.

• همانطورکه گوشی را دست گرفته اید و صفحه نمایش به سمت پایین قرار دارد، نوک کاردک پلاستیکی یا قطعه مثلث شکل کوچک را از طرف باتری گوشی، از بالا، بین فریم و صفحه نمایش فرو کنید (مطابق با تصویر اول)
• وقتی که کاردک به درستی وارد شود، بین فریم صفحه نمایش و خود صفحه نمایش یک شکاف کوچک ایجاد خواهد شد.
• در صورتی که کاردک به درستی وارد نشود، نوک آن از زیر گلس معلوم می شود. در این صورت فوراً کاردک را بیرون بکشید و دوباره امتحان کنید (تصویر سوم)

• کاردک پلاستیکی را سمت راست صفحه نمایش و از بالا به سمت پایین بکشید تا چسب زیر آن جدا شود.
• کاردک را به سمت پایین بکشید تا زمانی که به برد شارژ برسید، اکنون توقف کنید و از آسیب به دکمه خازنی زیر صفحه نمایش خودداری کنید.
• در صورتی که در هر نقطه، عمل کشیدن کاردک پلاستیکی سخت و مشکل است، ان قسمت را با آی اُپنر مجدداً حرارت دهید.
• پس از جداسازی چسب، کاردک را در همان طرف (سمت راست) صفحه نمایش رها کنید تا مانع از چسبیدن دوباره نمایشگر به فریم شود.

• کاردک را از لبه تحتانی گوشی، به زیر صفحه نمایش گوشی سامسونگ وارد کنید. نوک کاردک را از سمت جک هدفون وارد کنید و بکشید تا چسب های این قسمت نیز جدا شوند، کاردک را در امتداد لبه پایین تا انتها بکشید و از سوکت شارژ هم عبور کنید.
• مراقب باشید که نوک کاردک را بیشتر از 0.25 اینچ (حدود 6 میلی متر) وارد نکنید تا از آسیب به دکمه هوم جلوگیری شود.

• نوک کاردک پلاستیکی را به اندازه 0.5 اینچ (حدود 12 میلیمتر) زیر گوشه پایین صفحه نمایش (لبه فوقانی فریم) نزدیک به جک هدفون فرو کنید.
• کابل دکمه های هوم و دکمه خازنی صفحه نمایش در این قسمت بسیار ترد و شکننده هستند و به آسانی پاره می شوند، هنگام عبور کاردک از این قسمت بسیار مراقب باشید و دقت کنید که به این کابل ها صدمه وارد نکنید.
• کاردک را همانجا نگه دارید تا مانع از چسبیدن دوباره برد در قسمت پایین و صفحه نمایش به یکدیگر شوند.
• در صورتی که هر یک از دکمه های خازنی و یا کابل های نازک آنها را زخمی کنید، باید کل مجموعه برد شارژ را که شامل دکمه های خازنی نیز می شود تعویض کنید.

• نوک کاردک پلاستیکی را به اندازه 0.5 اینچ (حدود 12 میلیمتر) زیر گوشه دیگر در پایین صفحه نمایش (لبه فوقانی فریم) فرو کنید.
• کابل دکمه های هوم و دکمه خازنی صفحه نمایش در این قسمت بسیار ترد و شکننده هستند و به آسانی پاره می شوند، هنگام عبور کاردک از این قسمت بسیار مراقب باشید و دقت کنید که به این کابل ها صدمه وارد نکنید.
• کاردک را همانجا نگه دارید تا مانع از چسبیدن دوباره برد در قسمت پایین و صفحه نمایش به یکدیگر شوند.

• نوک کاردک پلاستیکی را در امتداد سمت چپ گوشی فرو کنید و تا انتها بکشید تا چسب زیر آن جدا شود.
• بعد از جداسازی چسب، کاردک را در همان لبه صفحه نمایش رها کنید تا مانع از چسبیدن دوباره صفحه نمایش به فریم شود.

• کاردک را در امتداد لبه فوقانی گوشی به سمت موتور ویبره بکشید.
• مراقب باشید که حین کشیدن کاردک به توری اسپیکر مکالمه صدمه وارد نکنید.

• نوک کاردک را از سمت باتری به زیر فریم وارد کنید و کمی بپیچانید تا به سمت بالا اهرم شود و از صفحه نمایش جدا شود.
• در صورتی که صفحه نمایش و فریم براحتی جدا نمی شوند از کاردک دیگری استفاده کنید و چسب های بین آنها را جدا کنید. اگر جدا کردن چسب ها سخت شده است می توانید دوباره با آی اُپنر حرارت دهید و چسب ها را شل کنید.
• در این مرحله صفحه نمایش را به طور کامل جدا نکنید چرا که کابل نمایشگر به فریم متصل است.

کابل منعطف صفحه نمایش در سمت راست را از سوراخ مربوط خود در فریم جدا کنید تا صفحه نمایش و فریم به طور کامل از یکدیگر جدا شوند.

• قبل از نصب صفحه نمایش جدید، ضروری است که تمام رد و بقایای چسب های قدیمی را از روی فریم بردارید، همچنین دقت کنید اگر تکه های شکسته گلس روی قاب باقیمانده اند آنها را نیز تمیز کنید.
• بعد از برداشتن رد و بقایای چسب و گلس از روی فریم، سطح روی فریم را با پارچه نخی و یا فیلتر سیگار آغشته به الکل 90 درصد یا غلیظ تر تمیز کنید. برای پاک کردن جای چسب ها، پارچه را تنها به یک سمت بکشید و عقب و جلو نکنید.
• در صورتی که فریم گوشی خمیده و یا آسیب دیده باشد، صفحه نمایش به درستی و به صورت تراز روی آن قرار نمی گیرد و ممکن است آسیب ببیند. در صورت لزوم، فریم را تعویض کنید.
• بهترین روش برای چسباندن و محکم کردن صفحه نمایش روی فریم استفاده از چسب های دو طرفه از پیش برش داده شده مخصوص گوشی گلکسی S6 سامسونگ می باشد. نوار چسب را ابتدا به پشت صفحه نمایش بزنید، سپس با دقت کابل صفحه نمایش را از سوارخ فریم عبور دهید، صفحه نمایش را روی فریم تراز کنید و سپس آن را فریم قرار داده، کمی فشار دهید تا محکم به یکدیگر متصل شوند.

با استفاده از پیچ گوشتی چهارسو، تنها پیچ 3.0 میلی متری نگهدارنده برد شارژ به فریم صفحه نمایش را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ نشان داده شده است.

• فریم پلاستیکی صفحه نمایش را پشت و رو کنید طوری که دکمه هوم به سمت بالا باشد. (مطابق با تصویر اول)
• نوک اسپاتول را به شکاف سمت راست دکمه هوم گوشی زیر کانکتور ظریف کابل ال ای دی قرار دهید و کابل را به آرامی آزاد کنید.
• با دقت و به آرامی کابل ال ای دی را از فریم صفحه نمایش جدا کنید.
• مراقب باشید حین جدا کردن آنها از فریم پلاستیکی کابل ها را زخمی نکنید.

• نوک اسپاتول را درون شکاف سمت چپ دکمه هوم زیر کانکتور ظریف کابل ال ای دی قرار دهید و کابل را به آرامی آزاد کنید.
• با دقت و به آرامی کابل ال ای دی را از فریم پلاستیکی صفحه نمایش جدا کنید.

مجدداً فریم را پشت و رو کنید و با انگشت خود لبه برد شارژ گوشی گلکسی S6 را گرفته و بخش پایین آن را به سمت بالا هل دهید. سپس آن را به آرامی و با دقت به سمت عقب بکشید تا به طور کامل از روی فریم پلاستیکی از روی صفحه نمایش جدا شود.

• فریم صفحه نمایش را بچرخانید طوریکه کانکتور دکمه هوم رو به شما باشد.
• نوک تیز اسپاتول را زیر کابل دکمه هوم قرار دهید و به آرامی به سمت بالا اهرم کنید تا از فریم صفحه نمایش جدا شود.
• حین جدا کردن کابل دکمه هوم از فریم صفحه نمایش، مراقب باشید که به کابل صدمه وارد نکنید.

با استفاده از نوک اسپاتول، کابل دکمه هوم را فشار دهید تا از فریم صفحه نمایش رد شود.

فریم صفحه نمایش را پشت و رو کنید و با استفاده از اسپاتول نوک تیز، کابل دکمه هوم را به طور کامل از طریق سوراخ فریم بیرون بکشید.

اسپاتول را زیر کابل بکشید و ادامه دهیدتا به طور کامل از فریم جدا شود

• دکمه هوم از هر طرف بوسیله زبانه و گیره در جای خود محکم شده است. برای برداشتن دکمه هوم، باید زبانه های در هر طرف را باز کنید.
• به محض اینکه کابل به طورکامل از فریم جدا شد، نوک اسپاتول را از یک طرف زیر دکمه قرار دهید و به سمت دیگر فشار داده و از جای خود شل کنید.
• اسپاتول را زیر دکمه هوم قرار داده به سمت بالا اهرم کمنید تا از براکتش جدا شود.

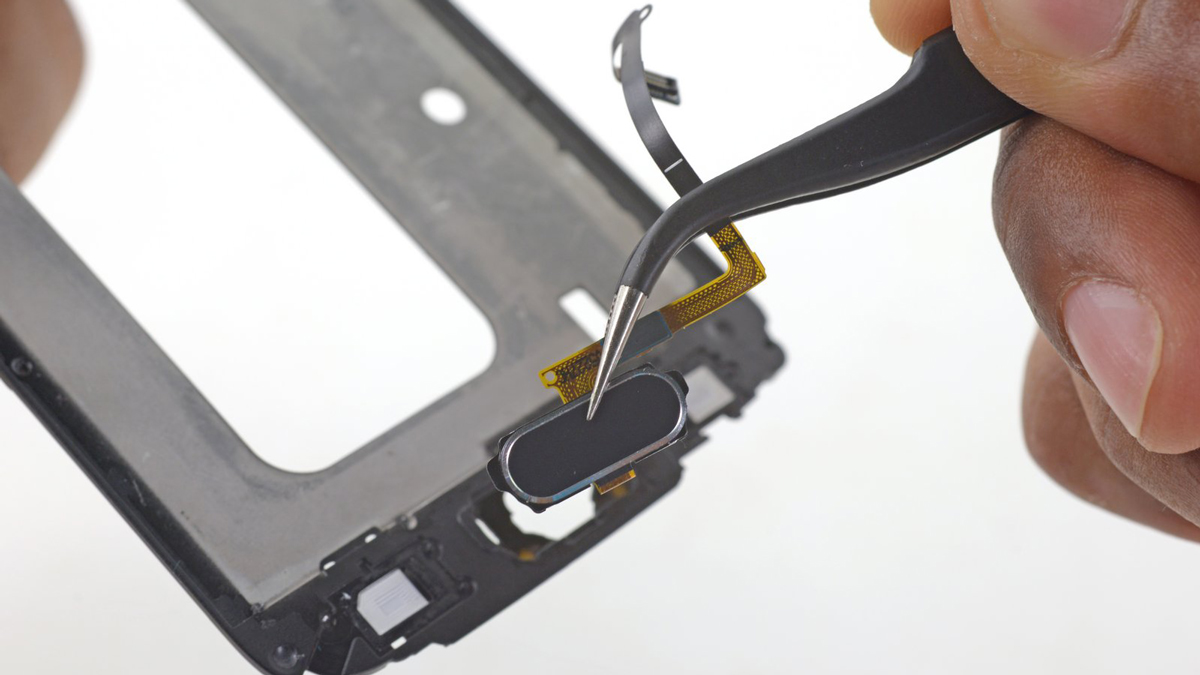

با استفاده از پنس سر کج لبه دکمه هوم را گرفته از روی فریم صفحه نمایش بردارید.

برای بستن مجدد گوشی و سرهم بندی قطعات گوشی سامسونگ، مراحل بالا را از آخر به اول (برعکس) انجام دهید.

برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.

اگر حین عملیات تعویض دکمه هوم با مشکل برخوردید، با کارشناسان تعمیر ما در کوک موبایل تماس بگیرید و مشاوره های لازم را به صورت رایگان دریافت نمایید.
