آموزش تعویض دوربین عقب هواوی P10 Lite در این مقاله به صورت تصویری و کامل شرح داده می شود.
هواوی در پی ۱۰ لایت خود از دوربین ۱۲ مگاپیکسلی با لنز با روزنه تصویر f/2.2 استفاده کرده است. فلش دوگانه در پی ۱۰ لایت نیز وجود ندارد و هواوی به استفاده از یک فلش LED اکتفا کرده است.
از این دستورالعمل برای تعویض دوربین عقب گوشی هوشمند هواوی P10 Lite خود استفاده کنید. هنگام نصب مجدد قطعات دستگاه، هر جا که لازم است از چسب جدید استفاده کنید.
مدت زمان انجام کار: 30 دقیقه
سختی کار: متوسط
ابزار و وسایل مورد نیاز:
- پیچ گوشتی چهارسو #000
- اسپاتول
- ابزار قاب کش آی¬فلکس
- پنس

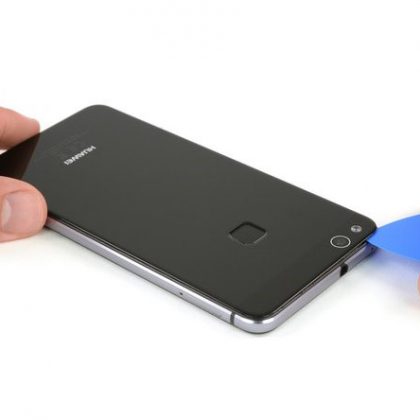

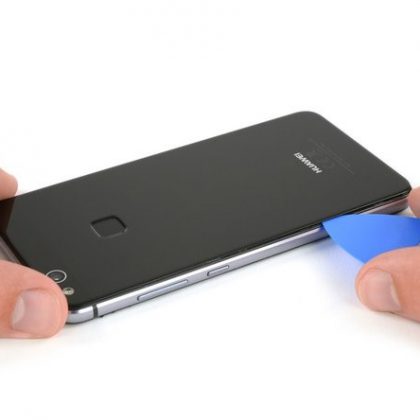

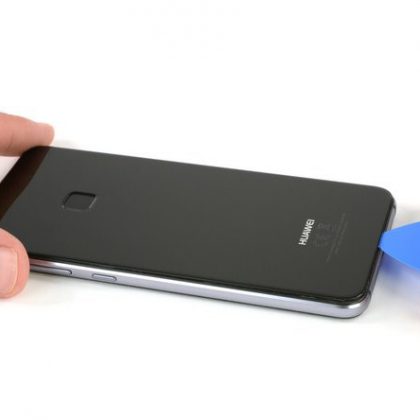

مرحله 1- چسب دور تا دور قاب پشت را جدا کنید
- نوک کاردک یا قطعه مثل شکل را بین قاب پشت و قاب میانی قرار دهید و دور تا دور گوشی بکشید تا چسب ها برش داده شوند.
- برای ایجاد شکاف اولیه و قرار دادن نوک کاردک در شکاف و در نهایت برداشتن قاب پشت ممکن است از کاپ مکش دستی استفاده شود.
- اگر چسب ها سخت هستند و براحتی با کاردک جدا نمی شوند، برای شل کردن چسب ها ازآی اُپنر استفاده کنید.

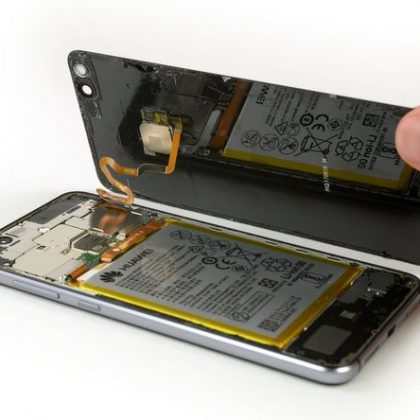

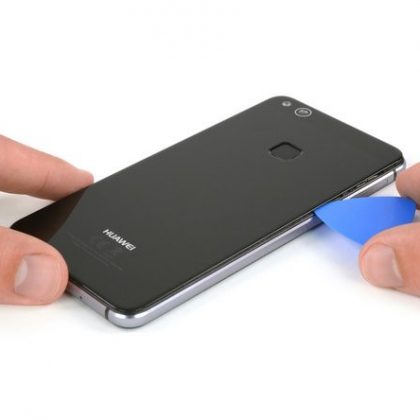

مرحله 2- قاب پشت را از روی گوشی جدا کنید.
- بعد از اینکه چسب های اطراف گوشی موبایل را برش دادید، کاردک را کمی بپیچانید و به سمت بالا اهرم کنید تا قاب پشت از گوشی جدا شود.
- سمت راست قاب پشت را با دست گرفته و به سمت بالا به صورت کتابی بلند کنید.

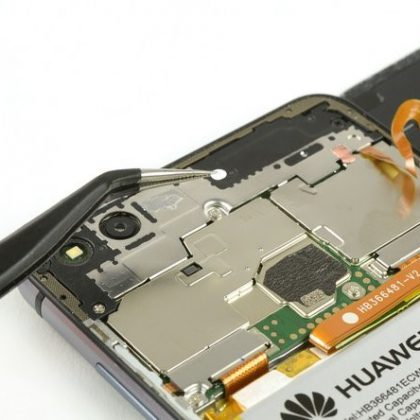

مرحله 3 - برچسب روی قاب میانی را بردارید.
- برچسب روی قاب میانی را با پنس گرفته بردارید.

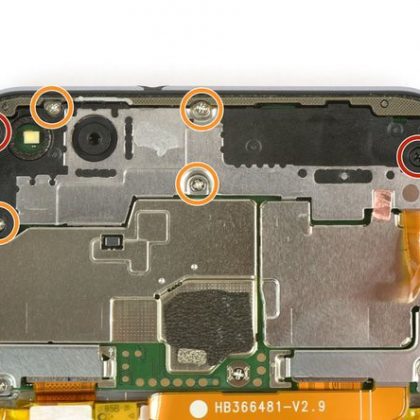

- با استفاده از پیچ گوشتی چهارسو، دو پیچ #00 را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
- با استفاده از پیچ گوشتی چهارسو، چهار پیچ 2.5 میلی متری #00 را باز کنید. جای این پیچ ها در تصویر با دایره نارنجی رنگ مشخص شده است.

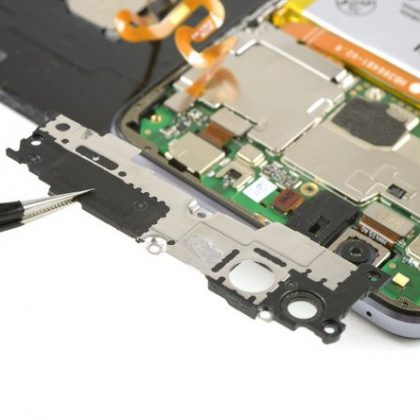

مرحله 4 - محافظ مادربورد را بردارید.
- با استفاده از پنس محافظ مادربورد را بردارید.
- نوک تخت اسپاتول را زیرکابل منعطف سنسور اثرانگشت قرار داده اهرم کنید و کابل را از سوکتش خارج کنید.
- هنگام نصب مجدد گوشی موبایل هوآوی در صورت نیاز از چسب جدید استفاده کنید.

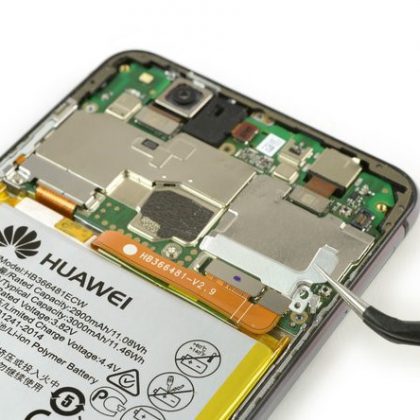

مرحله 5 -جداسازی اتصال باتری

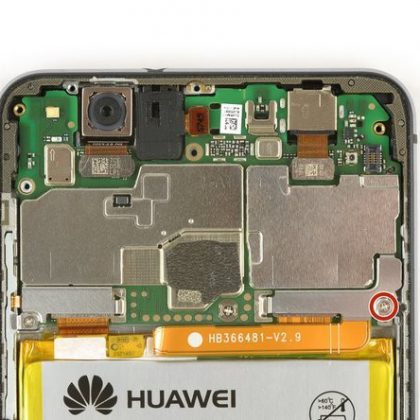

- صفحه کانکتور باتری در جای خود با پیچ سفت شده است، با استفاده از پیچ گوشی چهارسو، پیچ آن را باز کنید. جای پیچ در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
- با استفاده از پنس، صفحه کانکتور باتری را بردارید.

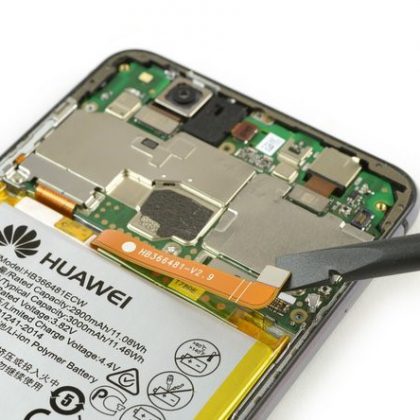

- طرف تخت اسپاتول را زیر کابل منعطف باتری قرار دهید، هل دهید و از سوکتش خارج کنید.

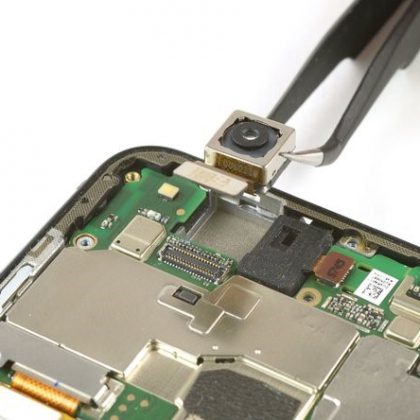

مرحله 6- آموزش تعویض دوربین عقب هواوی P10 Lite.

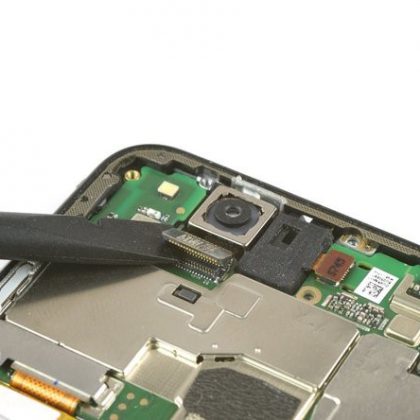

- نوک تخت اسپاتول را زیر کانکتور کابل منطعف دوربین عقب قرار دهید، به سمت بالا اهرم کنید و از سوکتش خارج کنید.

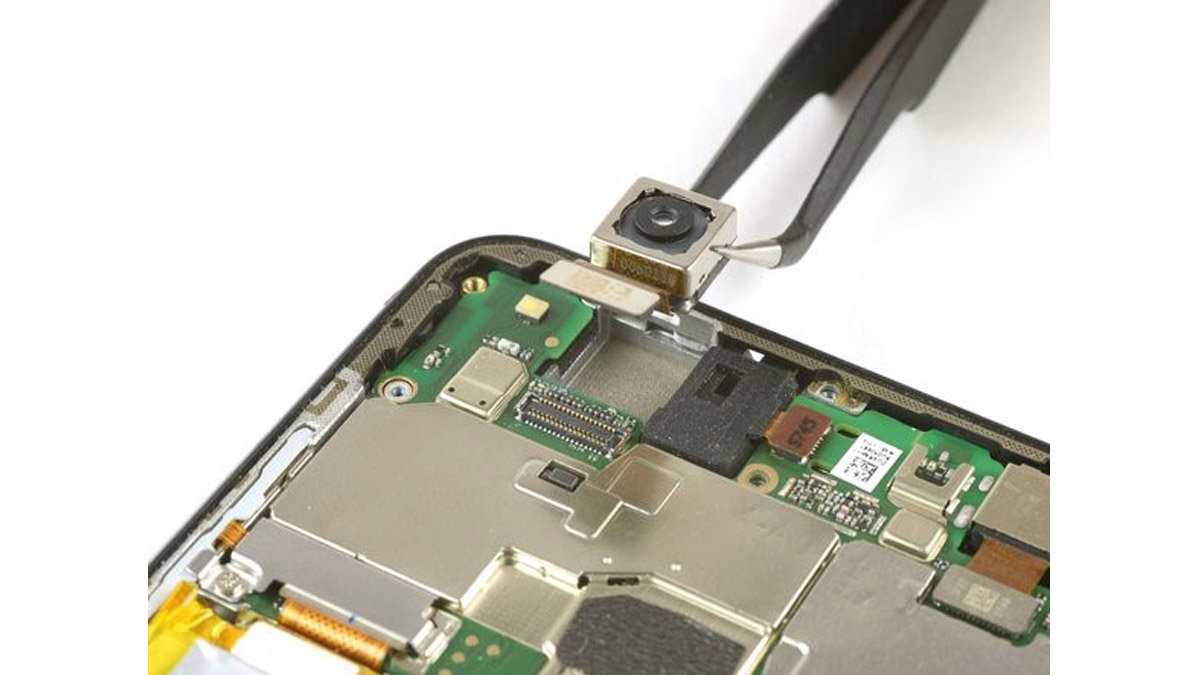

- دوربین عقب را با استفاده از پنس بردارید.
برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید. پس از اینکه جای چسب های قدیمی را با الکل ایزوپروپیل و پارچه تمیز، کاملاً تمیزکاری کردید، چسب های جدید را بکار ببرید.
متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هواوی P10 Lite گرفته شده است.
