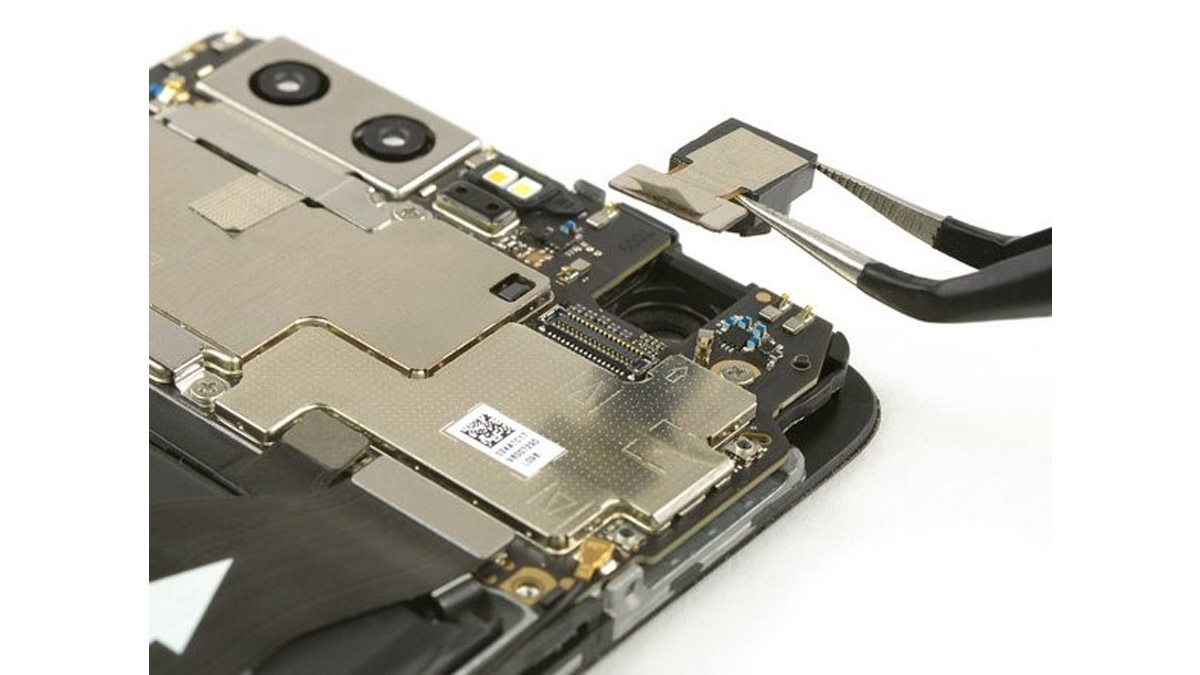

از این دستورالعمل می توانید برای آموزش تعویض دوربین جلو هواوی P10 خود استفاده کنید. هنگام نصب مجدد قطعات دستگاه، هر جا که لازم است از چسب جدید استفاده کنید.
مدت زمان انجام کار: 35 دقیقه
سختی کار: متوسط
ابزار و وسایل مورد نیاز:
- پیچ گوشتی t1
- اسپاتول
- ابزار قاب کش آی فلکس
- پنس

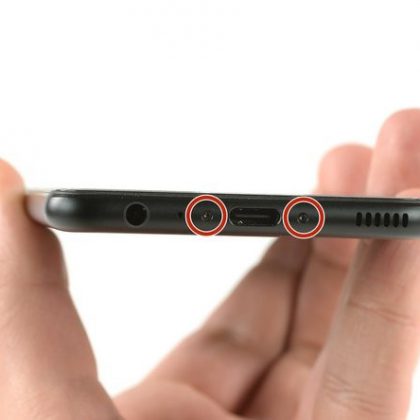

مرحله 1- قاب پشت: آموزش تعویض دوربین جلو هواوی P10
- قبل از شروع عملیات، گوشی را خاموش کنید.
- با استفاده از پیچ گوشتی t1 دو پیچ در لبه پایین گوشی را باز کنید.
- با استفاده از اجکتور سیم کارت، خشاب سیم کارت را بیرون بیاورید.

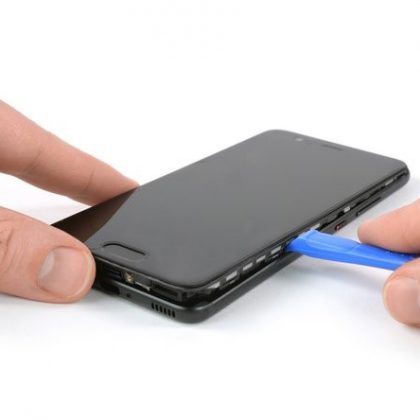

مرحله 2- صفحه نمایش را از قاب جدا کنید.
- ابزار قاب باز کن را بین ال سی دی گوشی موبایل هوآوی P10 و قاب گوشی انداخته، از قسمت پایین گوشی شروع کنید.
- با دقت صفحه نمایش را اهرم کنید و آن را از بدنه گوشی جدا کنید.
- کار کردن با ابزار قاب باز کن به دقت و مهارت بالایی نیاز دارد. حین کار کردن با این وسیله مراقب باشید که نوک ابزار خیلی به داخل گوشی فرو برده نشود چرا که ممکن است به قطعات داخلی دستگاه آسیب وارد شود.
- بعد از اینکه لبه پایینی گوشی را اهرم کردید این قسمت باز شد، دو طرف چپ و راست گوشی را نیز به همین طریق باز کنید، و با استفاده از همین وسیله، گیره های دو طرف را آزاد کنید.

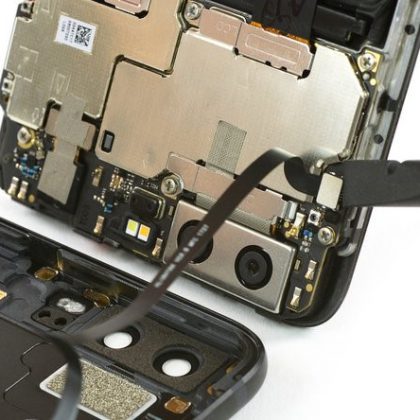

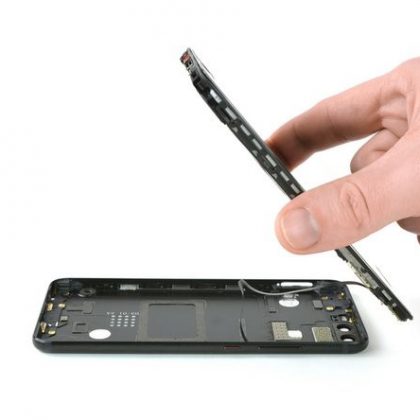

مرحله 3- قاب پشت را از روی گوشی جدا کنید.
- در این مرحله گوشی را به طور کامل از هم جدا نکنید. کابل دکمه استندبای و تغییر حجم صدا هنوز به قاب پشت گوشی موبایل هوآوی متصل است. با برداشتن یکباره صفحه نمایش، به این کابل ها آسیب وارد نکنید.
- گوشی را با دست گرفته و به سمت عقب به صورت کتابی بلند کنید.
- با استفاده از نوک اسپاتول، کانکتور کابل منعطف دکمه پاور، و دکمه تغییر حجم صدا را جدا کنید.

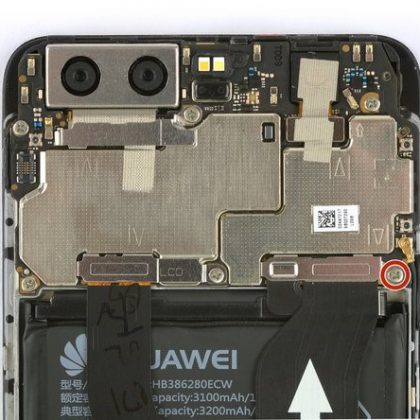

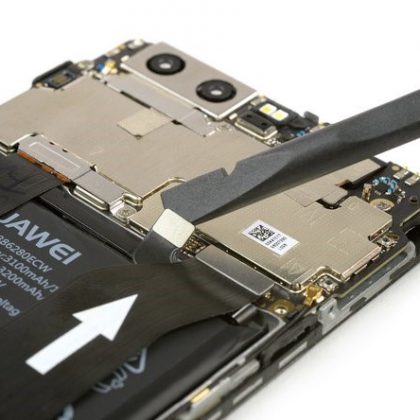

مرحله 4- اتصال باتری را جدا کنید.
- با استفاده از پیچ گوشتی چهارسو، پیچ #00 را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

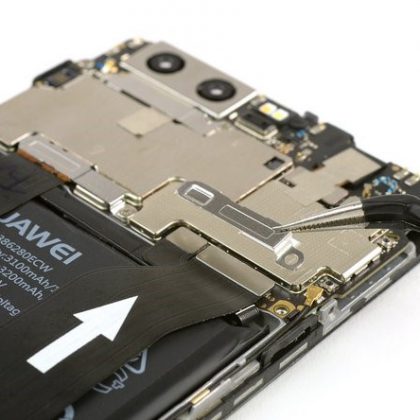

- با استفاده از پنس، صفحه فلزی را بردارید.
- نوک تخت اسپاتول را زیر کانکتور کابل منعطف باتری را قرار دهید و به سمت بالا اهرم کنید. کانکتور را از سوکتش جدا کنید.

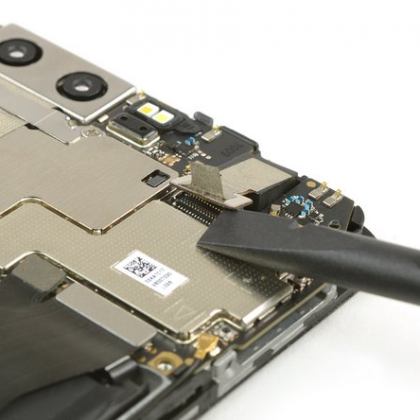

مرحله 5 – دوربین جلو را بردارید.

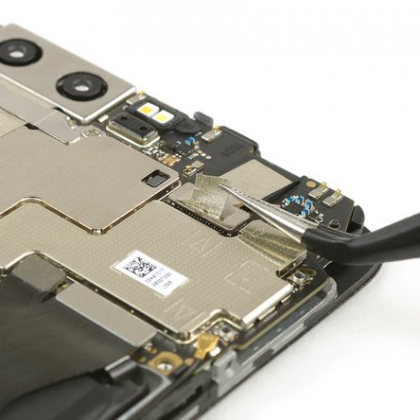

- با استفاده از پنس با دقت و به آرامی نوار چسب طرف پایین را شل کنید، و با استفاده از پنس کانکتور منعطف دوربین جلو را نگه دارید و کنار بزنید.
- نوک تخت اسپاتول را زیر کانکتور کابل منعطف دوربین جلو قرار دهید به سمت بالا اهرم کنید و از سوکتش جدا کنید.

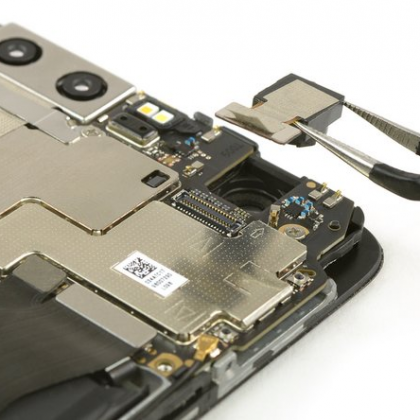

- با دقت و با استفاده از پنس، گوشه دوربین جلو را گرفته از جای خود بردارید.
برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید. پس از اینکه جای چسب های قدیمی را با الکل ایزوپروپیل و پارچه تمیز، کاملاً تمیزکاری کردید، چسب های جدید را بکار ببرید. همچنین می توانید برای حرید گوشی های موبایل به سایت کوک موبایل مراجعه نمایید
متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هواوی P10 گرفته شده است.
