آموزش تعویض دوربین جلو هواوی P10 Lite

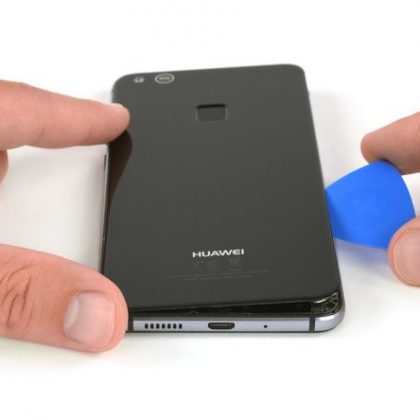

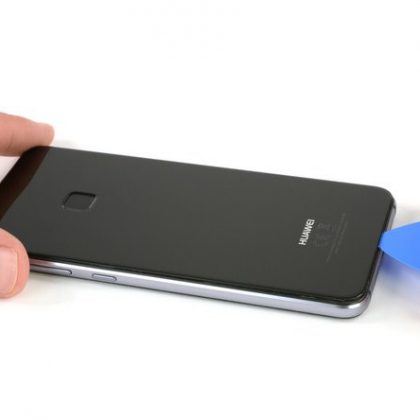

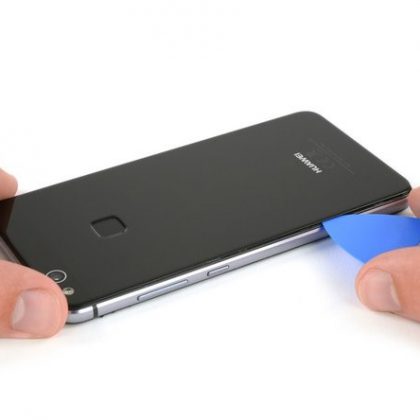

• نوک کاردک یا قطعه مثل شکل را بین قاب پشت و قاب میانی قرار دهید و دور تا دور گوشی بکشید تا چسب ها برش داده شوند.
• برای ایجاد شکاف اولیه و قرار دادن نوک کاردک در شکاف و در نهایت برداشتن قاب پشت ممکن است از کاپ مکش دستی استفاده شود.
• اگر چسب ها سخت هستند و براحتی با کاردک جدا نمی شوند، برای شل کردن چسب ها از آی اُپنر استفاده کنید.

• بعد از اینکه چسب های اطراف گوشی موبایل هوآوی را برش دادید، کاردک را کمی بپیچانید و به سمت بالا اهرم کنید تا قاب پشت از گوشی جدا شود.

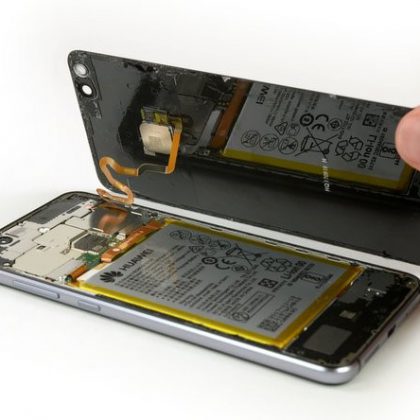

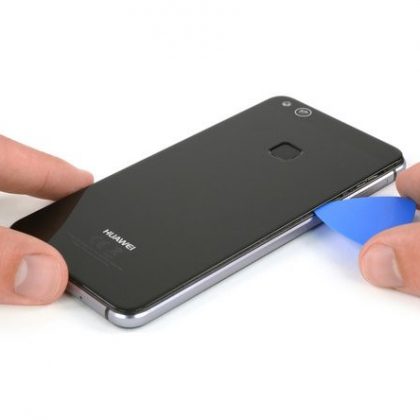

• سمت راست قاب پشت را با دست گرفته و به سمت بالا به صورت کتابی بلند کنید.

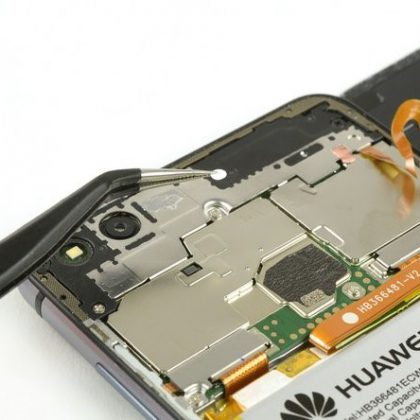

• برچسب روی قاب میانی را با پنس گرفته بردارید.

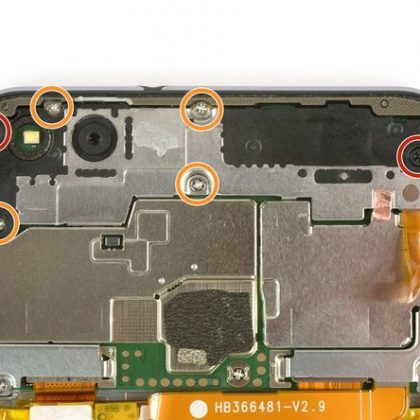

• با استفاده از پیچ گوشتی چهارسو، دو پیچ #00 را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
• با استفاده از پیچ گوشتی چهارسو، چهار پیچ 2.5 میلی متری #00 را باز کنید. جای این پیچ ها در تصویر با دایره نارنجی رنگ مشخص شده است.

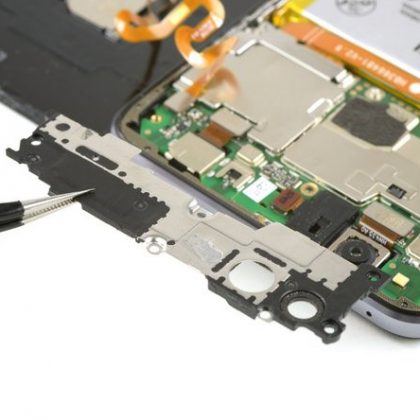

• با استفاده از پنس محافظ مادربورد را بردارید.
• نوک تخت اسپاتول را زیرکابل منعطف سنسور اثرانگشت قرار داده اهرم کنید و کابل را از سوکتش خارج کنید.
• هنگام نصب مجدد گوشی در صورت نیاز از چسب جدید استفاده کنید.

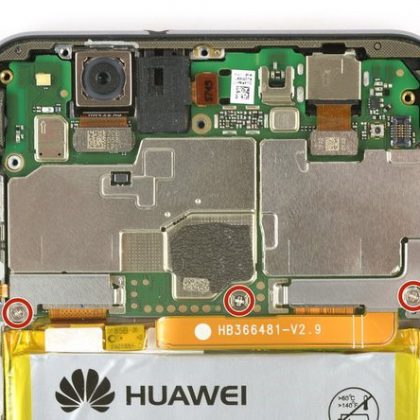

• محافظ های فلزی که از کابل های منعطف روی مادربورد محافظت می کنند با سه پیچ به فریم متصل شده اند، جای این پیچ ها در تصویر اول با دایره های قرمز رنگ مشخص شده اند. با استفاده از پیچ چهارسو هر سه پیچ را باز کنید.

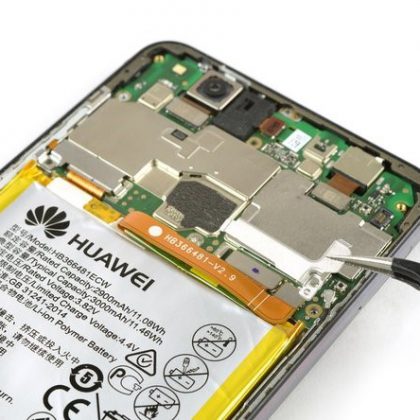

• با استفاده از پنس، محافظ های فلزی روی مادربرد را بردارید.

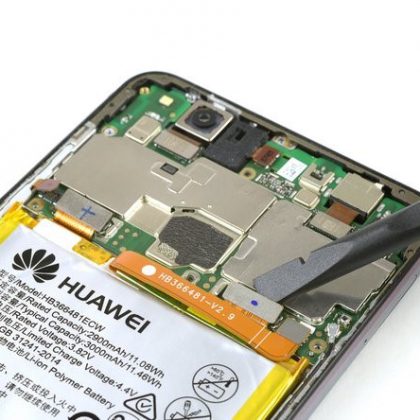

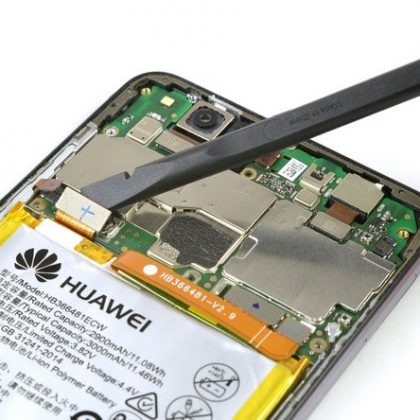

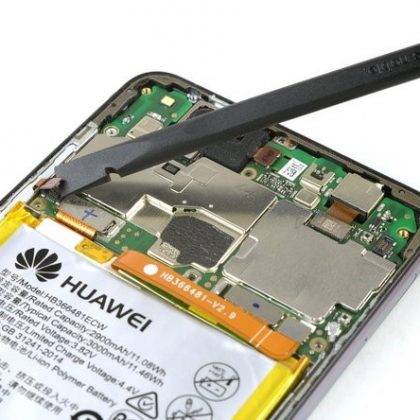

نوک تخت اسپاتول را زیر کانکتور دکمه پاور و دکمه تغییر حجم صدا، همچنین کابل منعطف صفحه نمایش و مادربورد قرار دهید، به آرامی اهرم کنید و از سوکتشان خارج کنید.

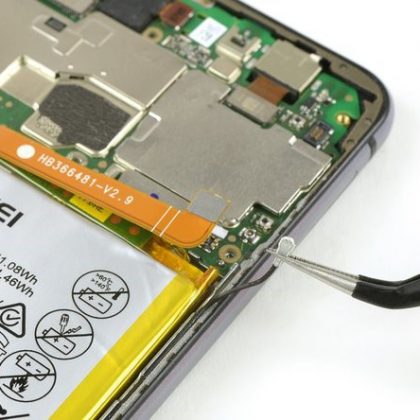

• نوک اسپاتول را زیر کانکتور کابل منعطف باتری گوشی موبایل هواوی P10 Lite قرار دهید به آرامی اهرم کنید و کانکتور را از سوکتش خارج کنید.
• با نوک پنس کابل آنتن را گرفته، بکشید و از سوکتش خارج کنید.

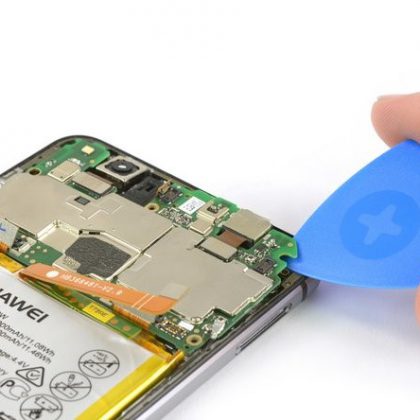

• نوک تخت اسپاتول را زیر کانکتور کابل منعطف جک هدفون قرار دهید، به سمت بالا اهرم کنید و کانکتور را از سوکتش خارج کنید.

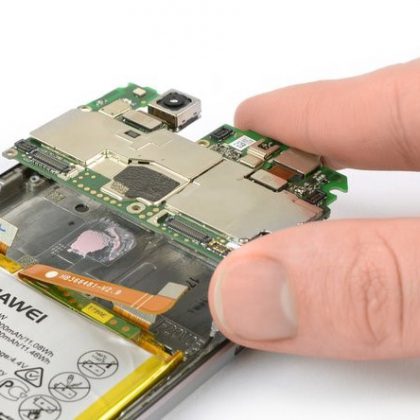

• نوک کاردک را زیر مادربورد قرار دهید کمی اهرم کنید تا مادربورد بالا بیاید تا جاییکه بتوان لبه مادربورد را با انگشت بگیرید. سپس مادربورد را گرفته از جای خود بیرون بیاورید.
• در این مرحله دوربین هنوز به مادربورد متصل است. مراقب باشید با کشیدن مادربورد به دوربین صدمه وارد نکنید.
• مادربورد را با انگشت گرفته، بردارید.
• در صورتی که قصد دارید مادربورد را تعویض کنی باید اتصال دوربین ها را جدا کنید، سپس آنها را را روی قطعه مادربورد جدید خود نصب کنید.
• در پشت ماردبورد چندین پد حرارتی (صورتی رنگ) وجود دارد که کار آن پخش گرما است. اگر این پدها معیوب و یا فرسوده شده باشند، باید آنها را تعویض کنید و روی مجموعه صفحه نمایش جدید و یا مادربورد نصب کنید.

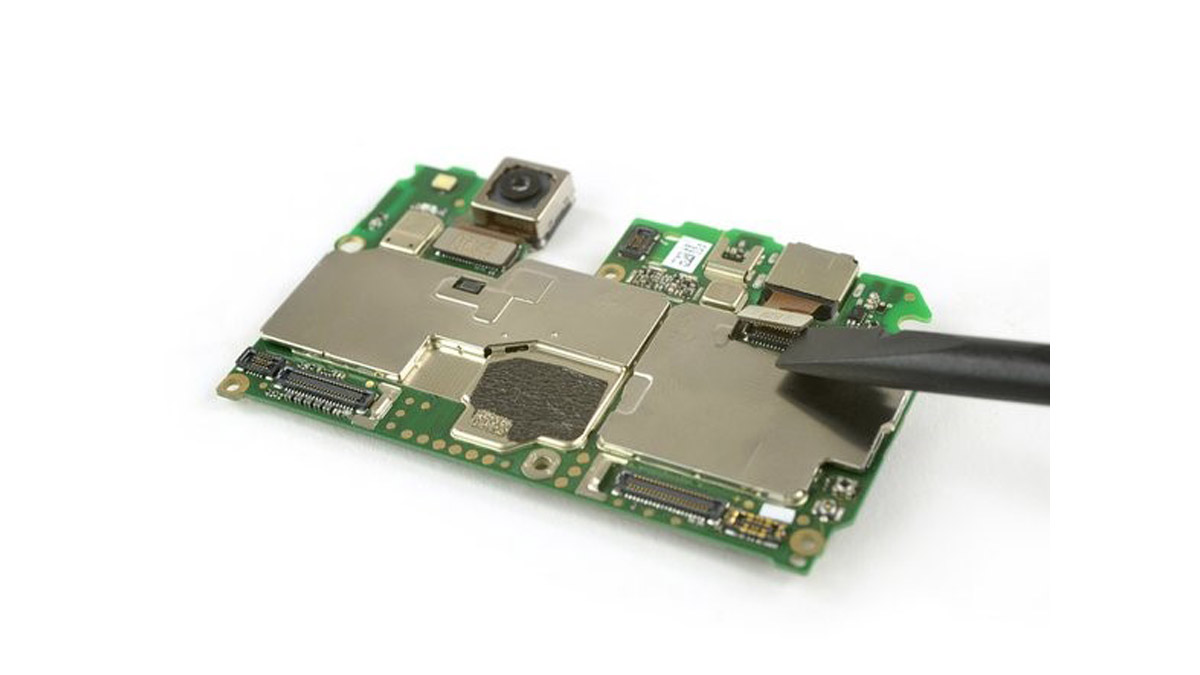

• با استفاده از اسپاتول، کابل منعطف دوربین جلو گوشی هوآوی P10 Lite را قطع کنید.
• مادربورد را نوک اسپاتول کنار بزنید و با پنس لبه دوربین جلو را گرفته آن را بردارید. کابل منعطف را در از شکاف و جای خالی در مادربورد عبور دهید.

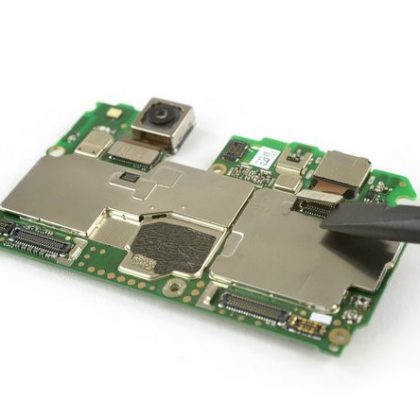

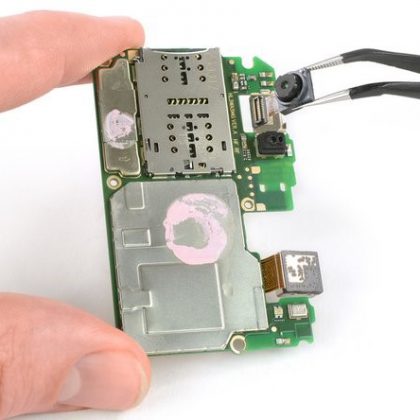

• اکنون دوربین جلو را با پنس گرفته از جای خود بردارید.
• برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید. پس از اینکه جای چسب های قدیمی را با الکل ایزوپروپیل و پارچه تمیز، کاملاً تمیزکاری کردید، چسب های جدید را بکار ببرید.مطابق با استاندارد R2 مربوط به دفع زباله های الکترونیکی عمل کنید و دور ریزهای تعمیر را به زباله دان الکترونیکی روانه کنید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هواوی P10 Lite گرفته شده است.
