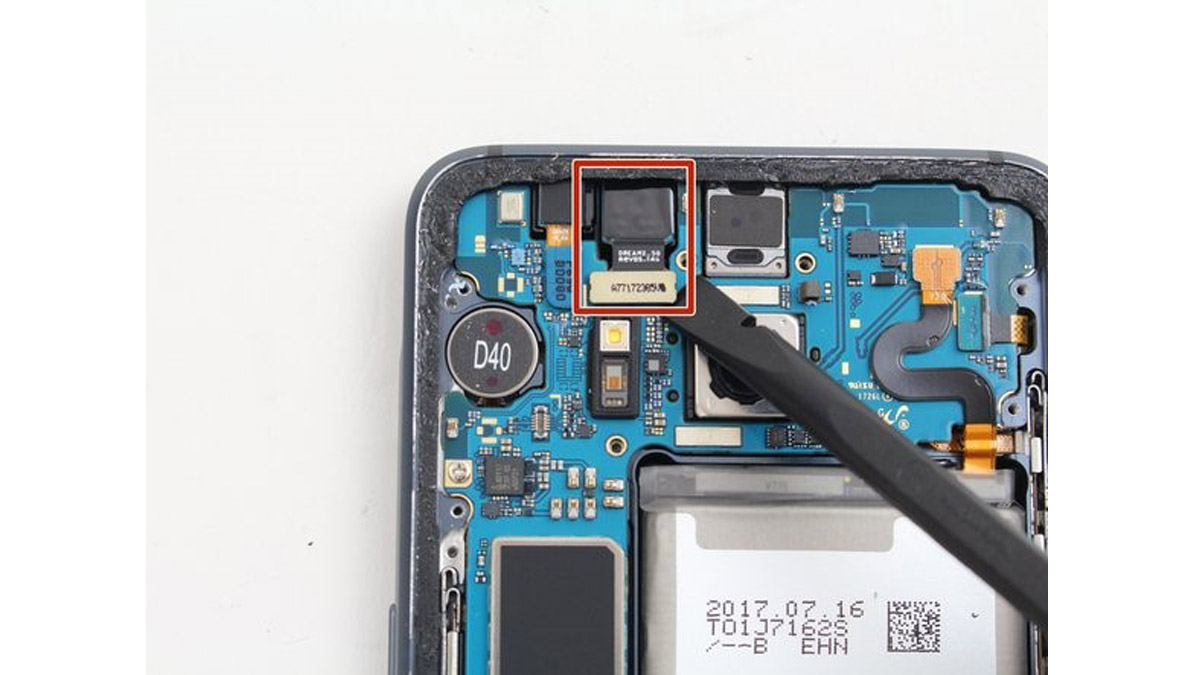

آموزش تعویض دوربین جلو سامسونگ S8 Active

آموزش تعویض دوربین جلو سامسونگ S8 Active

این دستورالعمل راهنما نحوه آموزش تعویض دوربین جلو سامسونگ S8 Active شما را نشان می دهد.همچنین در این دستورالعمل نحوه برداشتن قاب پشت دستگاه شرح داده می شود که برای اتصال و نصب مجدد قاب پشت به چسب تعویض نیاز دارید. برای ایمنی بیشتر، قبل از جدا کردن باتری،ابتدا شارژ آن را به زیر 25 درصد تخلیه کنید. این ریسک آسیب و خطر اشتعال حین عملیات تعویض را به حداقل می رساند. اگر باتری حین تعویض به طور تصادفی با اشیاء نوک تیز مثل پنس و یا هر وسیله دیگری برخورد کند، ممکن است پوسته آن سوراخ شده مواد آن به بیرون نشر کند و باعث آتش سوزی و یا انفجار شود. با کاهش شارژ باتری گوشی موبایل به زیر 25 درصد خطر اشتعال و انفجار را کاهش دهید.

اگر در حین کار با مشکلی روبرو شدید یا سوالی ذهن شما را درگیر کرد، با کارشناسان تعمیر ما در کوک موبایل با شماره 67319-021 تماس گرفته تا راهنمایی و مشاوره های لازم را به صورت رایگان به شما ارائه نمایند. همچنین می توانید سفارش تعمیرات موبایل خود را به ما بسپارید.

مدت زمان انجام کار: 40 دقیقه

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. اجکتور سیم کارت
  2. پیچ گوشتی چهارسو #00
  3. اسپاتول
  4. پنس
  5. تیغه فلزی
  6. پیچ گوشتی شش سو
  7. سشوار صنعتی
  8. کاردک یا قطعه مثلث شکل کوچک (6 قطعه)

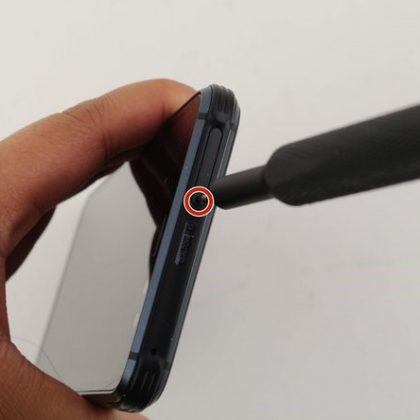

مرحله 1- خشاب سیم کارت را بیرون بیاورید: آموزش تعویض دوربین جلو سامسونگ S8 Active

  • سوزن اجکتور را داخل سوارخ در کنار خشاب سیم کارت در سمت چپ لبه بالایی گوشی فرو کنید و به آرامی فشار دهید. در صورتی که اجکتور در دسترس نبود می توانید از گیره کاغذ استفاده کنید. گیره را باز کنید و سوزن را در سوراخ فرو کنید.
  • به آرامی فشار دهید و خشاب سیم کارت را بیرون بیاورید.
  • خشاب سیم کارت را از دستگاه بیرون بیاورید.
  • برای جایگذاری دوباره خشاب سیم کارت ، سیم کارت را به صورت افقی طوری که قسمت زرد رنگ به سمت بالا باشد را روی خشاب بیندازید و در قالب خود قرار دهید. خشاب سیم کارت را با انگشت به آرامی فشار دهید تا با شنیدن صدای تیک در جای خود قرار بگیرد.

مرحله 2- آنتن NFC و مجموعه کویل شارژ

  • برداشتن قاب پشت گوشی S8 Active خاصیت ضد آب بودن آن را به خطر می اندازد. قبل از اینکه بخواهید قاب پشت را باز کنید، چسب تعویض به اندازه کافی در دست داشته باشید و اگر از چسب تعویض جدید استفاده نمی کنید اطمینان حاصل کنید که گوشی دیگر در معرض آب و رطوبت قرار نخواهد گرفت.

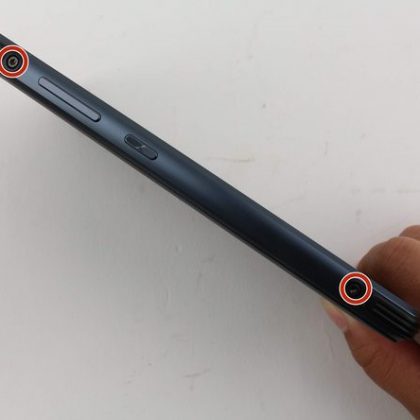

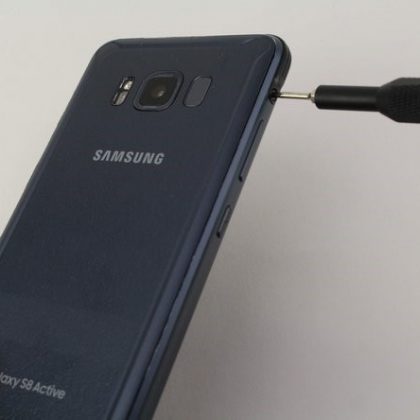

  • با استفاده از پیچ گوشتی شش سو، چهار پیچ 3 میلی متری مشکی رنگ که محافظ های لاستیکی را در لبه های بیرونی، بالا و پایین دستگاه نگه داشته اند را باز کنید.

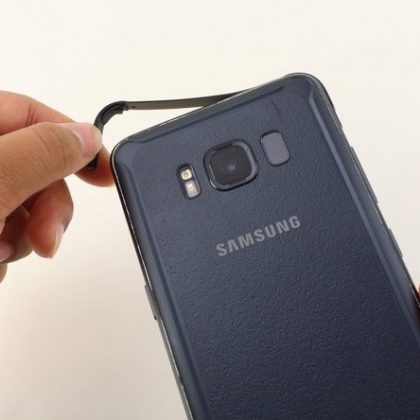

  • اکنون با انگشت، محافظ های لاستیکی را از لبه بالا و پایین دستگاه گرفته، بردارید.

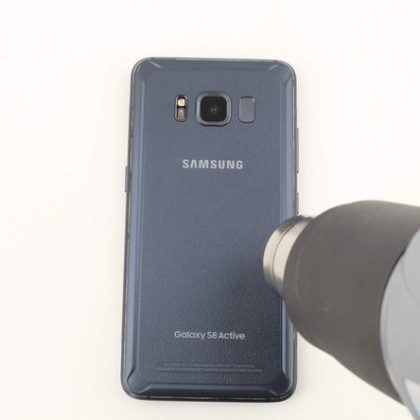

مرحله 3- قسمت پشت دستگاه را حرارت دهید و چسب های قاب پشت را شل کنید

  • با استفاده از سشوارا صنعتی، لبه های پشت را حرارت دهید تا چسب هایی که قاب پشت را به بدنه گوشی نگه داشته اند، به اندازه کافی شل شوند.
  • برای حرارت دادن لبه ها و شل کردن چسب ها همچنین می توانید از آی اپنر، سشوار مو، و یا صفحه داغ استفاده کنید.
  • استفاده از سشوار صنعتی، سشوار مو و یا صفحه داغ باعث می شود که قاب فلزی دستگاه خیلی داغ شود و ممکن است هنگام لمس به پوست دست آسیب بزنید، هنگام حرارت دادن مراقب باشید.
  • دقت کنید که گوشی موبایل سامسونگ را بیش از حد حرارت ندهید ، صفحه نمایش اولد و باتری و سایر قطعات داخل دستگاه به حرارت بیش از حد حساس هستند و می توانند خراب شوند. برای شل کردن چسب های زیر قاب پشت، تنها کافی است که به اندازه یک دقیقه حرارت داده شود.

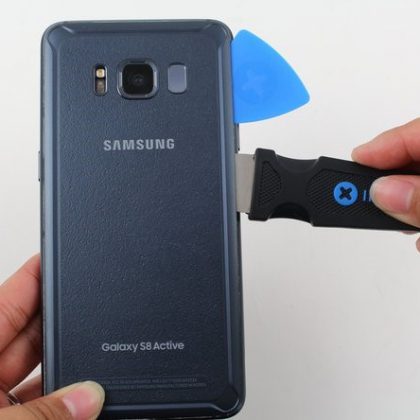

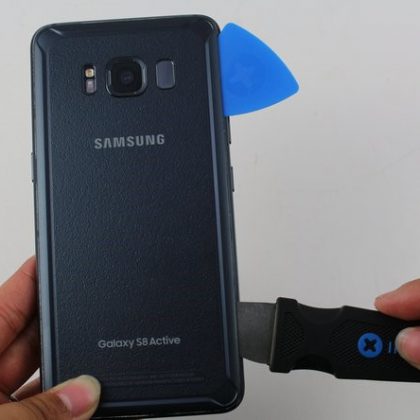

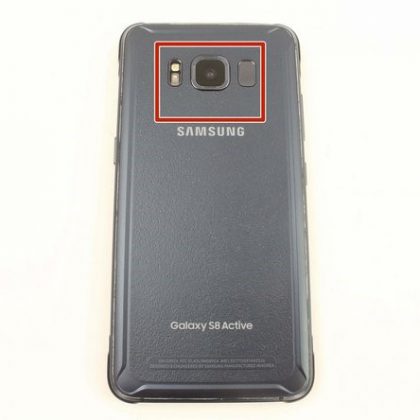

مرحله 4- با تیغه فلزی چسب های زیر قاب پشت را جدا کنید.

  • تیغه فلزی را زیر لبه قاب پشت گوشی وارد کنید و چسب ها را جدا کنید.
  • بافت قاب پشت این گوشی طوری است که کاپ مکش دستی به قاب پشت نمی چسبد و حتی اگر با هر وسیله دیگری کاپ را به قاب بچسبانید هنگام کشیدن، قاب بالا نمی آید.
  • به محض اینکه تیغه فلزی را زیر لبه قاب پشت فرو بردید، کاردک یا قطعه مثلث شکل را در درز ایجاد شده قرار دهید تا اگر تیغه به طور تصادفی از زیر قاب بیرون بیاید قاب دوباره به جای اول خود باز نگردد، در واقع وجود کاردک مانع از چسبیدن دوباره چسب ها به یکدیگر می شود.
  • به آرامی چسب لبه بالایی گوشی را جدا کنید و در همین حین مراقب باشید که به کابل های سنسور اثرانگشت و دوربین صدمه وارد نکنید. از اهرم کردن بیش از حد تیغه فلزی در لبه بالای دستگاه خودداری کنید و از آسیب به سنسور اثرانگشت خودداری کنید.
  • تیغه فلزی را دور تا دور گوشی موبایل بکشید و بقیه چسب ها را جدا کنید.

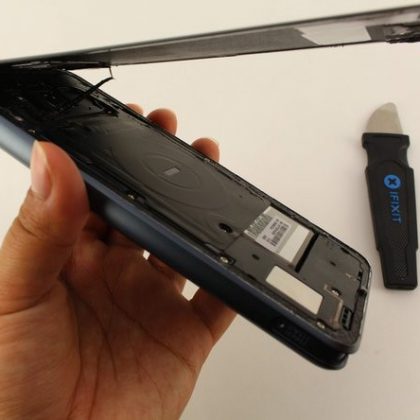

مرحله 5- قاب پشت را باز کنید.

  • با استفاده کاردک هر گونه بقایای چسب روی لبه های گوشی را جدا و تمیزکاری کنید.
  • در صورتی که نوار چسب جدید در اختیار دارید و قصد دارید از چسب جدید استفاده کنید، با لبه های تیغه فلزی، بقایای چسب قبلی را از روی قاب دستگاه برداشته و تمیزکاری کنید.
  • قاب پشت را به آرامی باز کنید و بلند کنید تا جایی که می توانید کانکتور کابل منعطف سنسور اثرانگشت را ببینید.
  • کابل سنسور اثر انگشت به سمت بالای گوشی نزدیک به دوربین جلو متصل است. برای جلوگیری از پاره شدن کابل، قاب پشت را به آرامی بکشید.

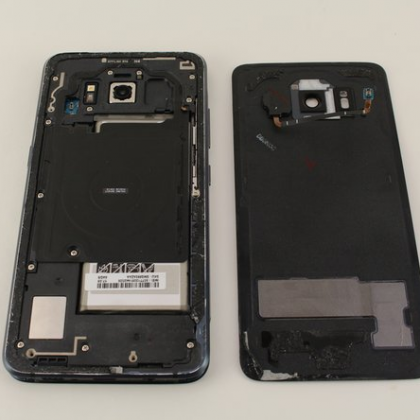

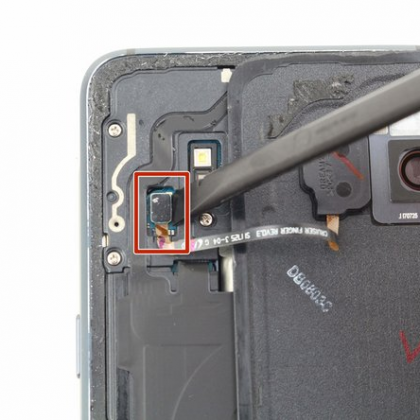

مرحله 6- قاب پشت را بردارید.

  • به آرامی قاب را به صورت کتابی باز کنید طوریکه کابل منعطف اثر انگشت خیلی کشیده نشود.
  • کابل منعطف اثرانگشت را جدا کنید. نوک تخت اسپاتول را زیر کانکتور کابل قرار دهید و به آرامی اهرم کنید و آن را از سوکتش جدا کنید. جای این کانکتور در تصویر با کادر قرمز رنگ مشخص شده است.
  • قاب پشت را بردارید.
  • برای اتصال مجدد کانکتور کابل سنسور اثرانگشت، قاب پشت که کابل به آن متصل شده است را به سمت بدنه گوشی زاویه بدهید و نزدیک کنید، کابل منعطف را به سمت سوکتش تراز کرده و با نوک تخت اسپاتول کانکتور را به آرامی از بالا به پایین فشار داده، کانکتور را به سوکتش متصل کنید.

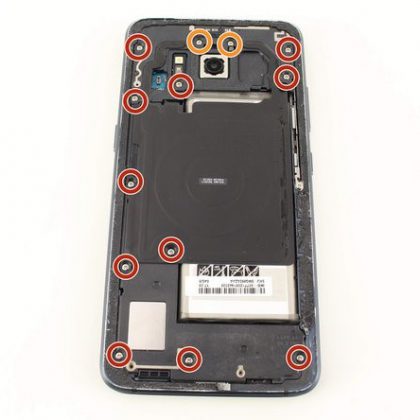

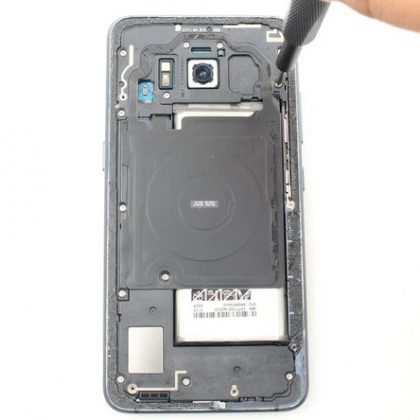

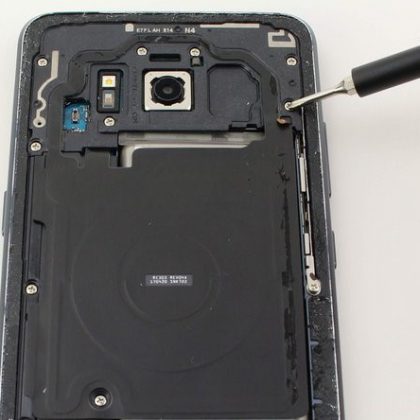

مرحله 7- پیچ های نگهدارنده آنتن NFC را باز کنید.

  • با استفاده از پیچ گوشتی چهارسو #00، هفت پیچ 3.5 میلی متری را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
  • با استفاده از پیچ گوشتی چهارسو #00، دو پیچ 2 میلی متری را باز کنید. جای این پیچ ها در تصویر با دایره سبز رنگ مشخص شده است.

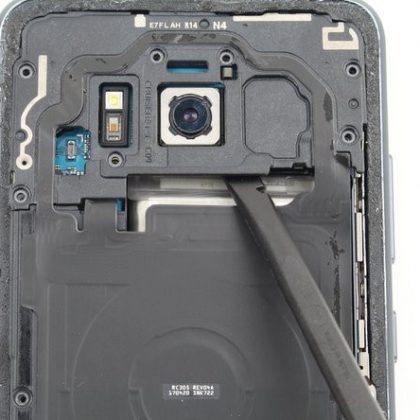

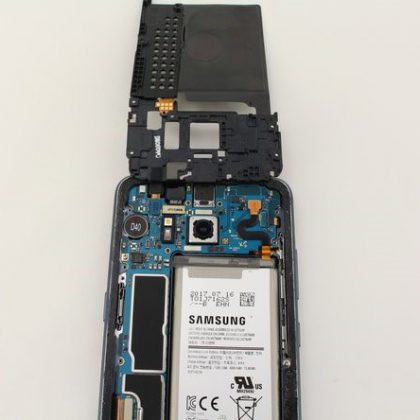

مرحله 8- آنتن NFC و مجموعه کویل شارژ را بردارید.

با استفاده از نوک تخت اسپاتول، آنتن NFC و مجموعه کویل شارژ را بردارید.

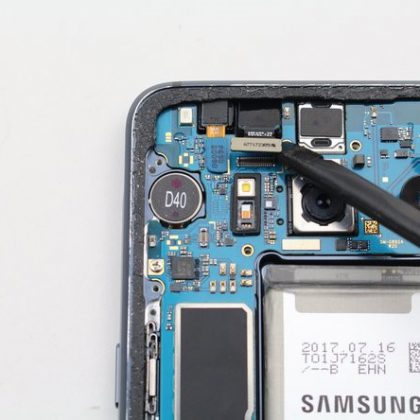

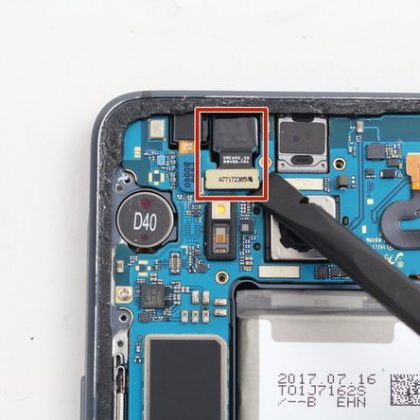

مرحله 9- دوربین جلو را بردارید.

  • نوک تخت اسپاتول را زیر کابل منعطف دوربین جلو قرار دهید، به سمت بالا اهرم کنید و از مادربورد جدا کنید.

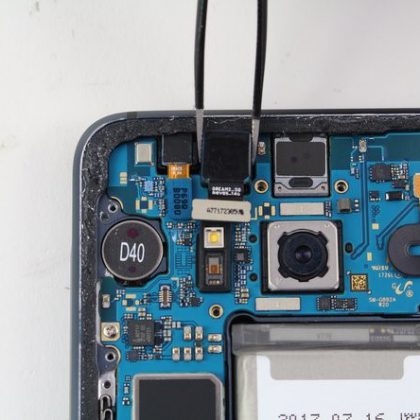

  • با استفاده از پنس، به آرامی دوربین را از جای خود بردارید.

برای نصب قطعات این دستگاه تمام مراحل بالا را از آخر به اول انجام دهید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی سامسونگ S8 Active گرفته شده است.
