آموزش تعویض جک هدفون سامسونگ گلکسی S8

• توصیه می کنیم قبل از انجام عملیات ماکروویو را تمیز کنید، چرا که هر گونه آشغال و یا مواد خارجی چسبناک ممکن است به بدنه آی¬اُپنر بچسبد.

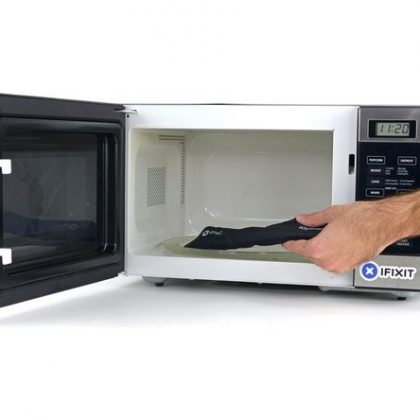

• آی اُپنر را در وسط ماکروویو قرار دهید.
• برای مایکروویوهای مجهز به صفحه گردان، اطمینان حاصل کنید که صفحه به طور آزادانه می چرخد. اگر آی اُپنر به بدنه گیر کند و بچسبد ممکن است بیش از حد داغ شود و بسوزد.

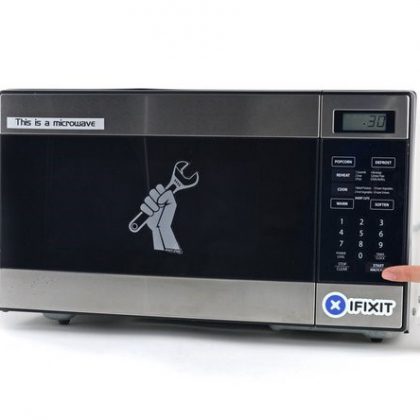

• آی اُپنر را به مدت 30 ثانیه حرارت دهید.
• در طول عملیات تعمیر، طبیعی است که گرمای آی اُپنر از دست برود و سرد شود، هر وقت لازم شد آی اُپنر را داخل مایکروویو قرار دهید و دوباره گرم کنید.
• مراقب باشید که آی اُپنر را بیش از حد گرم نکنید تا حین استفاده باعث صدمه به گوشی و باتری شود.
• هرگز آی اُپنر داغ را روی باتری ورم کرده قرار ندهید چرا که ممکن است منجر به ترکیدن و انفجار شود.
• پس از بیرون آوردن از ماکروویو، با لمس قسمت وسط آی اُپنر، اگر احساس کردید که بیش از حد گرم است کمی صبر کنید تا کمی از حرارت آن کاسته شود، سپس از آن استفاده کنید و وقتی خیلی سرد شد مجدداً آن را گرم کنید. یک آی اُپنر گرم شده باید تا 10 دقیقه گرم بماند.

• آی اُپنر را از ماکروویو بیرون بیاورید. در دو طرف آی¬اُپنر، زبانه وجود دارد که انها گرم نمی شوند، از یک طرف ان بگیرید و مراقب باشید که قسمت وسط ان را لمس نکنید.
• آی اُپنر بسیار داغ است، پس هنگام برداشتن و کار کردن با آن مراقب پوست دست خود باشید. در صورت لازم از دستگیره و یا پارچه ضخیم استفاده کنید.

• باز کردن قاب پشت گوشی خاصیت آب بندی و مقاومت در برابر نفوذ رطوبت به گوشی را به خطر می اندازد. قبل از انجام کار، چسب تعویض به اندازه کافی در اختیار داشته باشید. یا اگر بدون استفاده از چسب تعویض جدید، گوشی را سرهم بندی کردید از این پس مراقب باشید که رطوبت به گوشی نزدیک نشود.
• آی اُپنر را حرارت دهید و به مدت 2 دقیقه لبه طولی گوشی موبایل گلکسی S8 را حرارت دهید.
• برای اینکه لبه های گوشی حرارت کافی را ببینند و چسب ها براحتی شل شوند، لازم است که عمل حرارت دهی با آی اُپنر را چندین مرتبه تکرار کنید. برای جلوگیری از حرارت بیش از حد آی اُپنر، از دستورالعمل مربوط به گرم کردن آی اُپنر پیروی کنید.
• همانطور که منتظر می مانید تا چسب قاب گوشی شل شود، به مراحل زیر بروید و با دقت آنها را بخوانید تا برای جدا کردن قاب و قطعات دیگر ایده کافی داشته باشید.

• در مراحل زیر، باید تمام چسب های نگهدارنده قاب پشت را جدا کنید.

همانطورکه در این تصویر مشاهده می کنید چسب ها در داخل قاب پشت قرار گرفته اند.

• در ادامه الگوی اهرم کردن از بیرون از گوشی را مشاهده کنید و چسب هایی که در این مناطق وجود دارند را برش دهید:
• در این قسمت ها بیشترین و ضخیم ترین چسب قرار گرفته است. در تصویر مربوطه با کادر قرمز رنگ مشخص شده است.
• در این قسمت ها کمترین و نازکترین چسب استفاده شده است. در تصویر مربوطه با کادر نارنجی رنگ مشخص شده است.
• از اهرم کردن و یا بریدن این منطقه جداً خودداری کنید، در این قسمت کابل منعطف سنسور اثرانگشت قرار دارد. در تصویر این قسمت با کادر زرد رنگ مشخص شده است.

• پنل پشت را لمس کنید و وقتی که احساس کردید به اندازه کافی گرم شده است، کاپ مکش دستی را نزدیک به لبه گرم شده گوشی موبایل سامسونگ بچسبانید، در حالیکه مراقب باشید که کاپ روی لبه خمیده قرار نگرفته است.
• کاپ مکش به خوبی روی قسمت خمیده گلس قرار نمی گیرد و نمی چسبد.
• اگر گلس عقب گوشی شکسته باشد، ممکن است که کاپ مکش روی آن نچسبد. سعی کنید گلس پشت را با استفاده از نوار چسب قوی بلند کنید و یا وقتی کاپ مکش را به گلس عقب زدید با چسب قوی آن را بچسبانید و با دقت عمل کنید.
• کاپ مکش را بکشید و اسپاتول یا نوک کاردک را زیر گلس پشت فرو کنید و آن را در لبه سمت راست قاب پشت گوشی به صورت رفت و برگشت حرکت دهید تا لاستیک های آب بندی این قسمت کاملاً از بین بروند.
• برای ساده تر شدن حرکت اسپاتول یا پیک در لبه سمت راست قاب گوشی می توانید همزمان با حرکت دادن این قطعه، ساکشن کاپ را هم به سمت بالا بکشید.
• کشیدن دستگیره کاپ مکش و ایجاد شکاف، مستلزم اعمال نیروی قابل توجه است، البته این کشیدن و اعمال نیرو باید به اندازه ای باشد که تنها یک شکاف کوچک بین قاب پشت و فریم ایجاد شود، و بتوان کاردک و یا ابزار شکافنده را وارد شکاف کرد. اگر برای همین مقدار ایجاد شکاف هم مشکل دارید و کار سخت شده است، چندین بار حرارت بدهید تا چسب ها شل شوند و دوباره امتحان کنید. توجه داشته باشید که چسب ها به سرعت سرد می شوند، بنابراین ممکن است حرارت دهی را تکرار کنید.

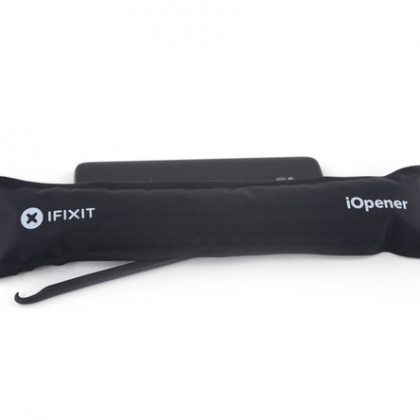

وقتی که نوک اسپاتول و یا نوک کاردک را وارد گلس کردیدف بار دیگر آی‌اوپنر را داغ کنید و برای مدت زمان 1 دقیقه روی لبه های سمت چپ، زیرین و فوقانی قاب پشت گوشی قرار دهید تا خاصیت چسبندگی لاستیک های آب بندی این قسمت های نیز ضعیف شود.

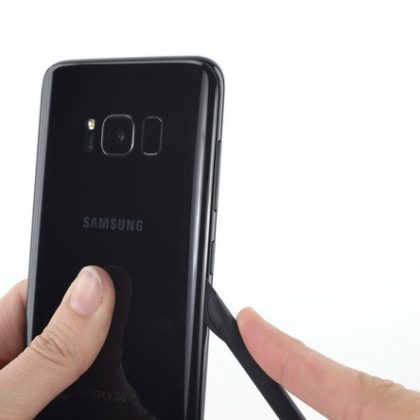

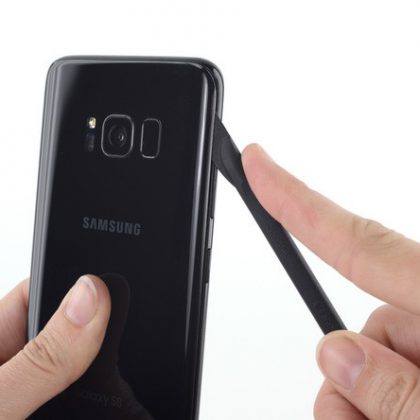

• نوک کاردک یا تیغه اسپاتول را در لبه گوشی قرار دهید و از بالا به پایین بکشید تا چسب ها جدا شود.
• به آرامی ابزار را بالا و پایین کنید تا درز قاب باز شود. اگر چسب ها به سختی جدا می شوند، دوباره حرارت دهید و از آی اُپنر را دوباره روی لبه قاب گوشی قرار دهید.
• یک کاردک در قسمت جدا شده قرار دهید تا چسب ها دوباره به هم نچسبند.

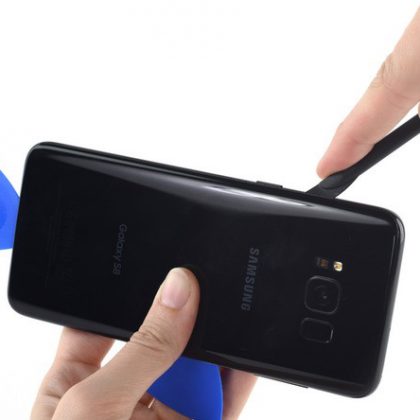

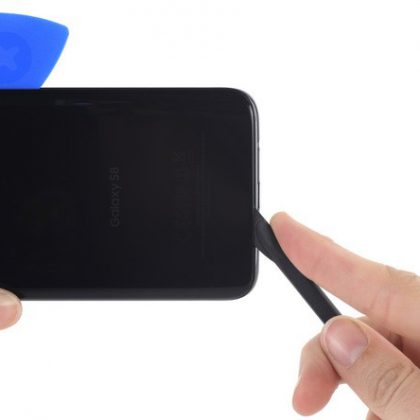

• عملیات حرارت دهی و روش قبلی برش دادن چسب ها را تکرار کنید و چسب سه لبه باقی مانده گوشی را جدا کنید.

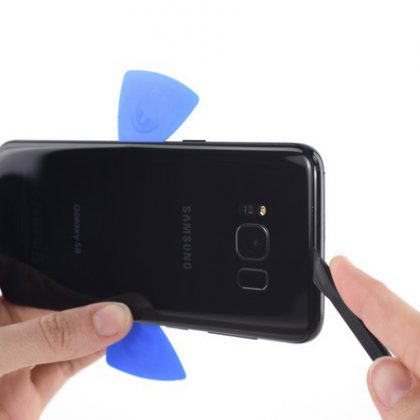

• همانطور که اسپاتول را از لبه سمت چپ به پایین می کشید و چسب ها را جدا می کنید یک کاردک در قسمت وسط قرار دهید و همانجا رها کنید تا مانع از چسبیدن دوباره چسب ها شود.
• لبه های بالا و پایین نیز البته با دقت و حوصله بیشتر جدا کنید و دوباره بین درزها کاردک قرار دهید تا مانع از چسبیدن دوباره شوند.

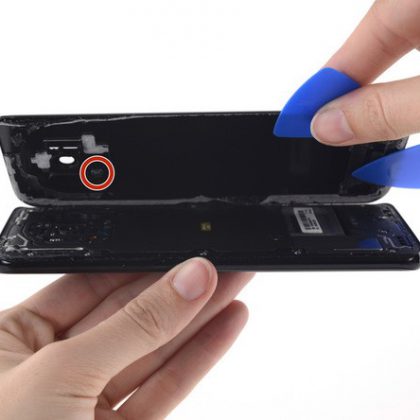

• به آرامی لبه سمت راست قاب پشت را به صورت کتابی بلند کنید.
• هرگز سعی نکنید به یک باره قاب پشت را از بدنه جدا کنید، چرا که قاب با بدنه بوسیله کابل منعطف سنسور اثرانگشت به هم متصل هستند.
• کابل سنسور اثرانگشت، گوشی را به گلس پشت در نزدیکی دوربین اصلی متصل می کند. این کابل بسیار کوتاه است و باید قبل از برداشتن قاب پشت، جدا شود.
• همانطور که گلس را بر می دارید، اطمینان حاصل کنید که کابل نارنجی با کانکتور آبی رنگ جدا شده اند.
• با نوک کاردک هر گونه باقیمانده چسب را جدا و تمیز کنید و گوشی را به آرامی باز کنید.
• اگر به نظر می رسد کابل سنسور اثرانگشت گیر کرده و جدا نمی شود، قاب پشت را به یک باره بلند نکنید. قبل از اقدام به هر کاری با نوک اسپاتول کانکتور آن را جدا کنید.
• برای اتصال مجدد کانکتور کابل سنسور اثرانگشت، قاب پشت که کابل به آن متصل شده است را به سمت بدنه گوشی زاویه بدهید و نزدیک کنید، کابل منعطف را به سمت سوکتش تراز کرده و با نوک تخت اسپاتول کانکتور را به آرامی از بالا به پایین فشار داده، کانکتور را به سوکتش متصل کنید.
• گلس را از گوشی بردارید.

برای نصب قاب پشت جدید:

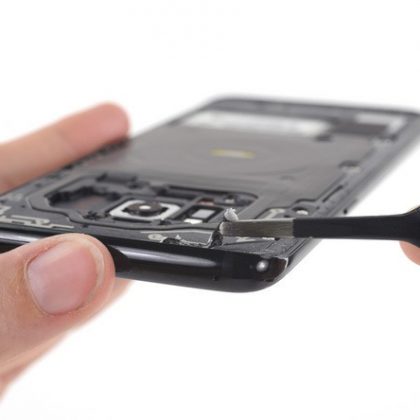

• با استفاده از نوک پنس هر گونه بقایای چسب را از شاسی و لبه های گوشی تمیز کنید. مناطقی از گوشی که چسب بیشتری در آن استفاده شده است را با الکل ایزوپروپیل با غلظت بالا (حداقل 90 درصد) و یک پارچه غیر پنبه ای تمیزکاری کنید و سطح آن را برای استفاده چسب جدید آماده کنید.
• چسب پشت گلس جدید را جدا کنید و با دقت آن را به صورت تراز روی یک لبه شاسی گوشی قرار دهید و به آهستگی و محکم فشار دهید تا گلس روی گوشی بیفتد و بچسبد.
• برای نصب مجدد قاب پشت قدیمی و یا نصب قاب پشت بدون چسب های از پیش نصب شده از دستورالعمل های مربوطه پیروی کنید.
• قبل از نصب قاب پشت جدید و محکم کردن چسب ها اطمینان حاصل کنید که گوشی روشن می شود و به خوبی کار می کند.
• در صورت دلخواه می توانید قاب پشت قدیمی را بدون چسب های تعویضی جدید نصب کنید. بدین منظور هر گونه تکه های چسب را برداشته و تمیزکاری کنید و سطح آن را یکنواخت کنید و قاب پشت را روی شاسی قرار دهید. پس از نصب، قاب پشت را حرارت دهید و کمی به قاب فشار وارد کنید تا محکم در جای خود قرار بگیرد. فقط یادتان باشید که از پس این گوشی دیگر خاصیت و قابلیت ضد آب بودن مثل روز اول خود را ندارد، اما چسب قدیمی هنوز قدرت و انسجام خود را حفظ می کند.
• ممکن است لازم شود دور قاب دوربین پشت را به یک قاب جدید گوشی خود انتقال دهید. برای این کار از دستورالعمل تعویض قاب دوربین پشت پیروی کنید.

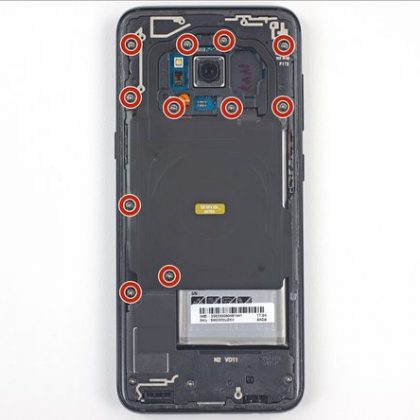

با استفاده از پیچ گوشتی چهارسو #000، یازده پیچ 3.7 نگهدارنده فلت NFC را باز کنید. جای این پیچ ها با دایره های قرمز رنگ مشخص شده اند.

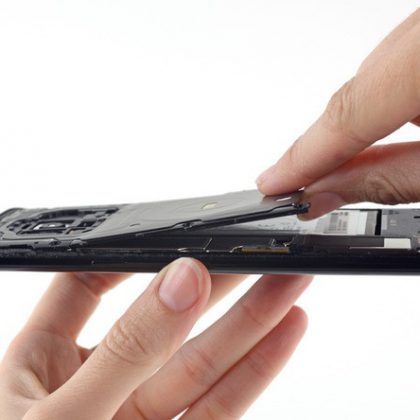

• با استفاده از نوک تخت اسپاتول، فلت NFC و مجموعه کویل شارژ را اهرم کنید.
• با انگشت لبه زیرین فلت NFC را گرفته و به سمت بالا بکشید و از بدنه بلند کنید.
• فلت را بکشید تا بخش فوقانی آن هم از بدنه بلند شده و به طور کامل از دستگاه جدا شود.

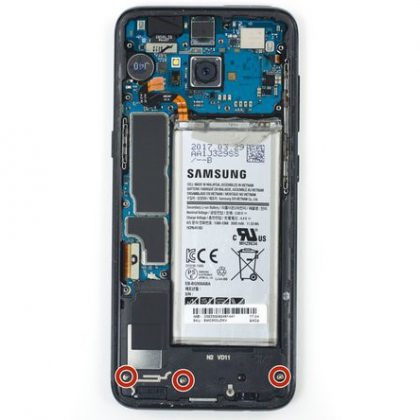

با استفاده از پیچ گوشتی چهارسو، سه پیچ 3.7 میلی متری را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

نوک تخت اسپاتول را زیر کپسول بلندگو قرار داده به سمت بالا اهرم کنید اکنون باانگشت گوشه کپسول را گرفته و از لبه پایین قاب گوشی بردارید.

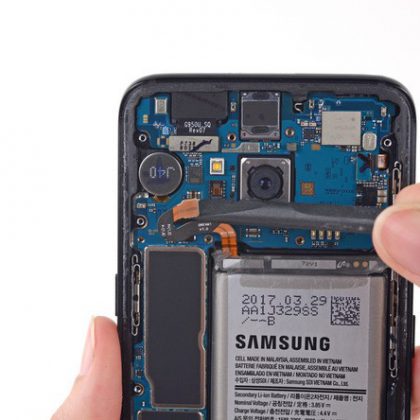

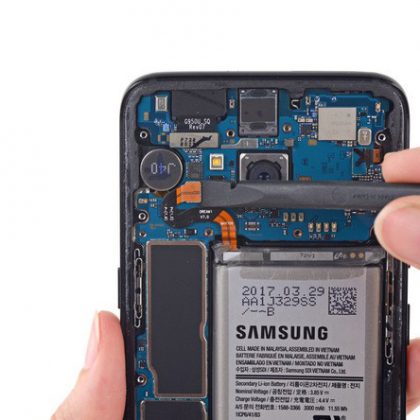

با استفاده از نوک تخت اسپاتول، کابل منعطف باتری را جدا کنید. نوک اسپاتول را زیر کانکتور باتری فرو کنید و خیلی آرام آن را به سمت بالا اهرم کنید تا از روی مادربورد گوشی آزاد شود.

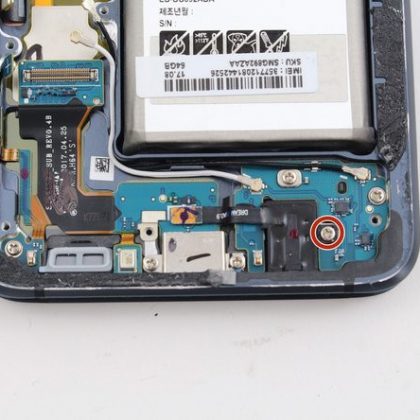

با استفاده از پیچ گوشتی چهارسو، پیچ 3 میلی متری نگهدارنده جک هدفون را باز کنید. جای این پیچ با دایره قرمز رنگ در تصویر نشان داده شده است.

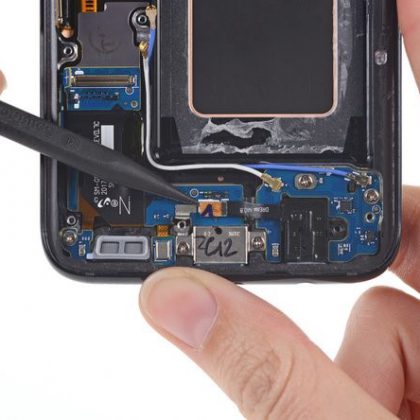

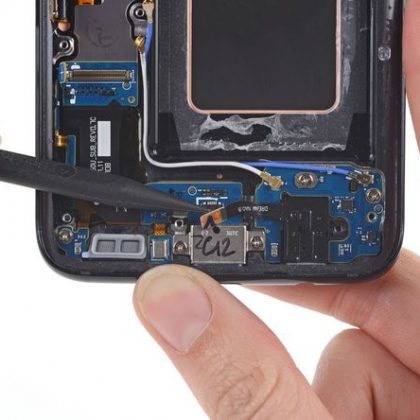

نوک تخت اسپاتول را زیر کانکتور جک هدفون قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش خارج شود.

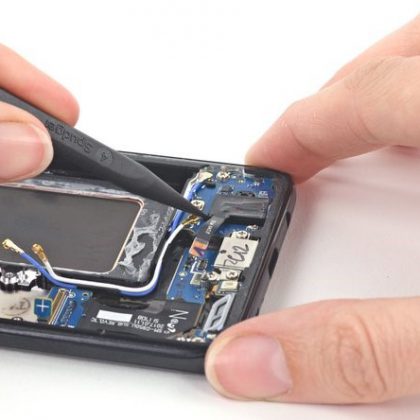

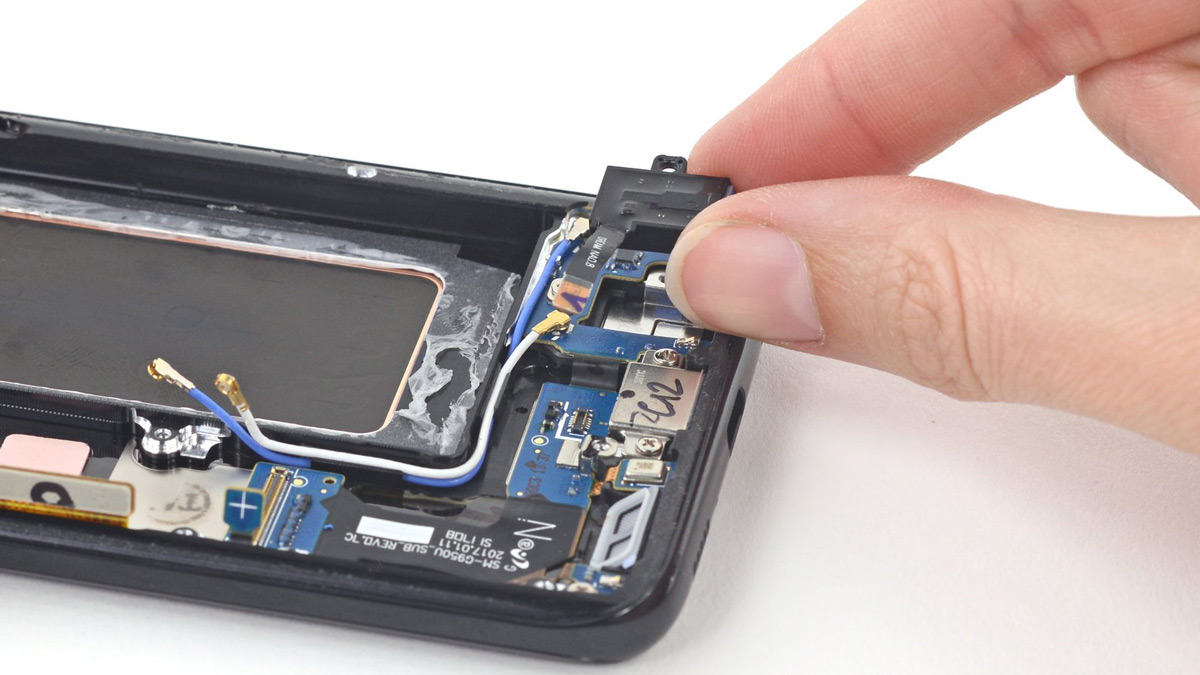

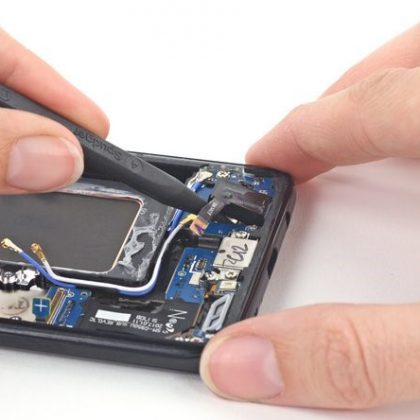

• نوک تخت اسپاتول را بین جک هدفون و بورد در مقابل گوشه جک نزدیک به کابل ریبون قرار دهید.
• اسپاتول را به آرامی به سمت بالا اهرم کنید و جک هدفون را از بورد بیرون بکشید.

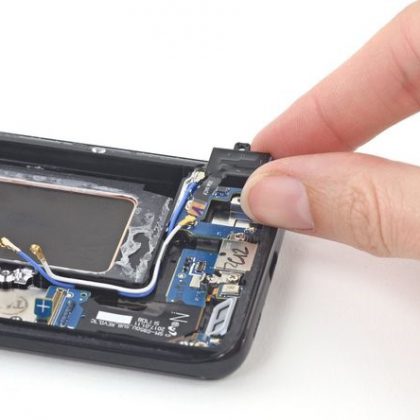

• جک هدفون را بردارید.

برای نصب قطعات گوشی سامسونگ تمام مراحل بالا را از آخر به اول انجام دهید.
