آموزش تعویض صفحه نمایش هواوی میت 9

آموزش تعویض صفحه نمایش هواوی میت 9

از این دستورالعمل برای تعویض برد شکسته و یا معیوب هواوی میت 9 استفاده کنید.قبل از شروع عملیات اطمینان حاصل نمایید که ابزارهای لازم و مناسب را در اختیار دارید.

مدت زمان انجام کار:  1 ساعت

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. اجکتور سیم کارت
  2. پیچ گوشتی T2 Torex
  3. کاپ مکش
  4. ابزار قاب باز کن
  5. پیچ گوشتی چهارسو
  6. پنس
  7. اسپاتول

قطعات و مواد مصرفی مورد نیاز:

برد اصلی هواوی میت 9

مرحله 1- خشاب سیم کارت را بیرون بیاورید.

  • ابتدا گوشی موبایل هوآوی را خاموش کنید و خشاب سیم کارت را بیرون بیاورید.
  • اجکتور و یا سوزن را داخل سوراخ درکنار خشاب سیم کارت فرو کنید، کمی فشار بیاورید تا خشاب آزاد شود، لبه آن را با انگشت گرفته از جای خود بیرون بیاورید.
  • با استفاده از پیچ گوشی T2 Torex دو پیچ T2 در لبه پایین گوشی در کنار پورت USB نوع C را باز کنید.

مرحله 2- صفحه نمایش را از قاب گوشی جدا کنید.

  • لبه های صفحه نمایش را حرارت دهید و کاپ مکش را روی آن نصب کنید. دستگیره آن را با فشار ثابت و یکنواخت به سمت خودتان بکشید تا صفحه نمایش از قاب گوشی جدا شود و یک شکاف کوچک ایجاد شود.
  • نوک ابزار قاب باز کن پلاستیکی را درز بین صفحه نمایش و قاب گوشی قرار دهید. به دقت و به آرامی به سمت بالا اهرم کنید و هر چهار طرف قاب گوشی را از روی صفحه نمایش آزاد کنید.
  • هنگام برداشتن صفحه نمایش، اطمینان حاصل کنید صفحه نمایش را به یکباره و به طور کامل از روی قاب جدا نمی کنید چرا که کابل های دکمه پاور و سنسور اثرانگشت به برد اصلی متصل هستند.

مرحله 3- کانکتور باتری را برد اصلی جدا کنید.

  • برای محافظت از کابل ها و قطعات داخلی، با دقت کانکتور باتری را جدا کنید. با پیچ گوشتی چهارسو، پیچ 1.3 میلی متری نگهدارنده شیلد فلزی کابل باتری را باز کنید.
  • با استفاده از پنس سرکج، لبه شیلد فلزی را گرفته از روی گوشی بردارید.
  • اسپاتول سر تخت و یا ابزار قاب باز کن پلاستیکی را زیر کانکتور کابل باتری قرار دهید به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی برد اصلی جدا شود.

مرحله 4- کانکتور باتری را جدا کنید.

  • اسپاتول سرتخت را زیر کانکتور باتری گوشی موبایل هوآوی قرار دهید، به آرامی به سمت بالا اهرم کنید و از روی سوکتش آزاد کنید.
  • بعد از جدا کردن کانکتور باتری، می توانید قاب پشت را به طور کامل بردارید.

مرحله 5- شیلد محافظ دوربین پشت را بردارید.

  • با استفاده از پیچ گوشتی چهارسو، دو پیچ 1.0 میلی متری نگه دارنده شیلد فلزی روی دوربین پشت را باز کنید. جای این پیچ در تصویر با دایره قرمز نشان داده شده است.
  • با پنس سر صاف، لبه شیلد فلزی روی دوبین را گرفته از جای خود بردارید.
  • اکنون پس از برداشتن صفحه فلزی، می توانید دوربین پشت را از شیار و جای خود بردارید.

مرحله 6- دوربین جلو را بردارید.

  • مطابق با تصویر اول، با استفاده از پنس سر صاف، پارچه رسانا را از روی شیلد فلزی روی ال سی دی گوشی پی 9 هوآوی بردارید تا بتوانید به دوربین جلو دسترسی پیدا کنید و آن را بردارید.
  • با همان پنس کانکتور دوربین جلو را گرفته به آرامی به سمت بالا بکشید تا از سوکتش جدا شود، سپس دوربین جلو را گرفته از جای خود بردارید.

مرحله 7- پیچ های نگهدارنده برد اصلی را باز کنید.

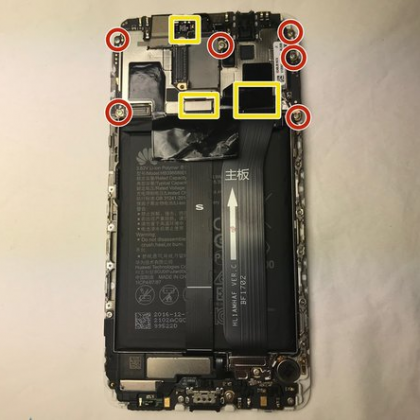

  • با استفاده از پیچ گوشتی چهارسو، شش پیچ 1.0 میلی متری نگهدارنده برد اصلی را باز کنید. جای این پیچ ها در تصویر اول با دایره های قرمز رنگ مشخص شده است.

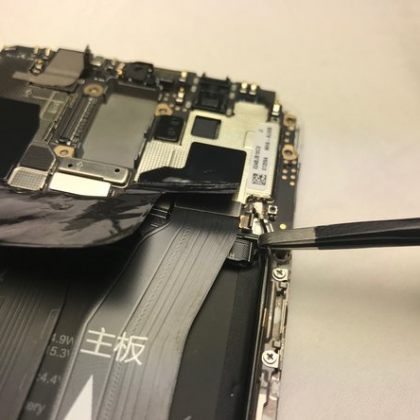

  • اسپاتول سر تخت را زیر کانکتور کابل آنتن قرار دهید به آرامی به سمت بالا اهرم کنید و از سوکتش آزاد کنید. جای این کانکتور در تصویر اول با کادر سبز رنگ نشان داده شده است.
  • اسپاتول سر تخت را زیر سه کانکتور که در تصویر اول با کادر زرد رنگ نشان داده شده است قرار دهید و از سوکتش از برد اصلی جدا کنید.
  • اسپاتول سر تخت را زیر کانکتور کابل آنتن قرار دهید به آرامی به سمت بالا اهرم کنید و از سوکتش روی برد اصلی جدا کنید. جای این کانکتور در تصویر اول با کادر سبز رنگ نشان داده شده است.

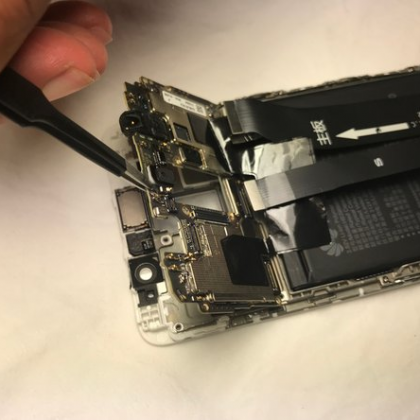

  • پس از جداسازی تمام کانکتورها، اکنون برد را با پنس سر صاف گرفته از روی گوشی بردارید.

برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید.
