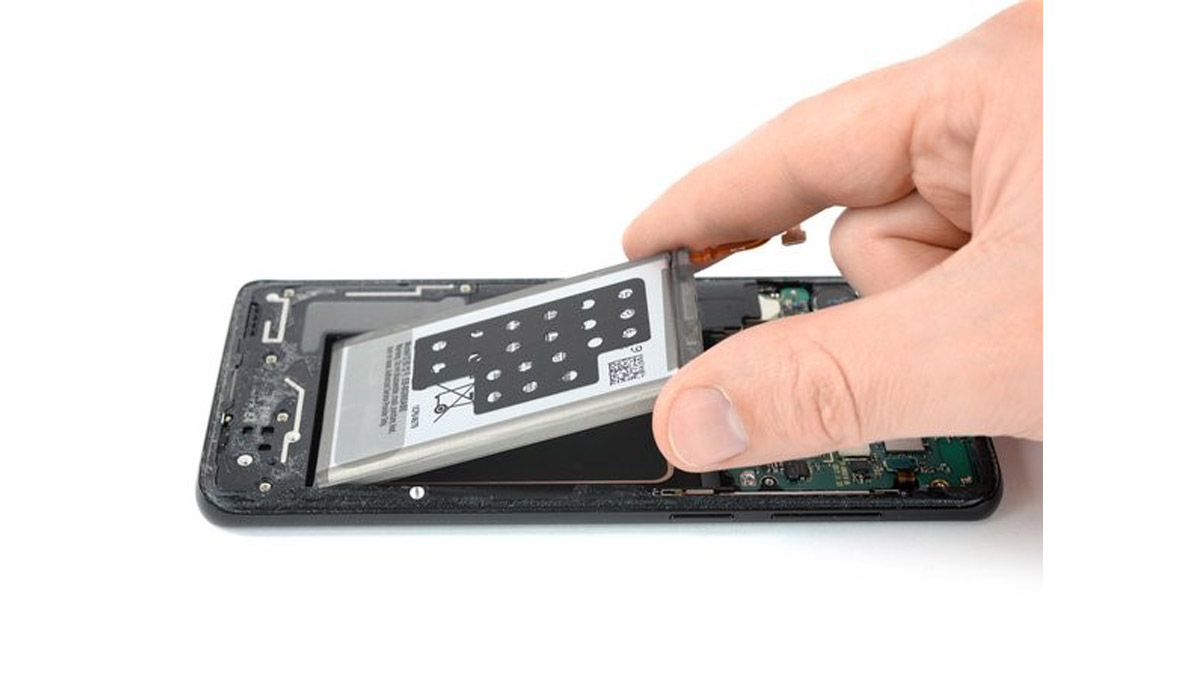

آموزش تعویض باتری گوشی سامسونگ S9 Plus

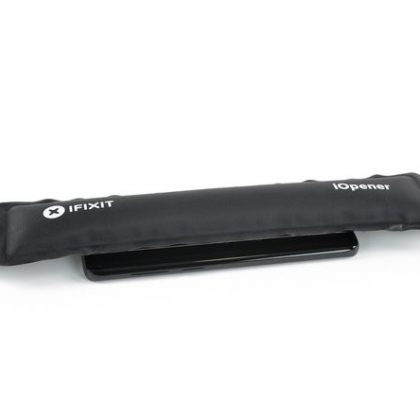

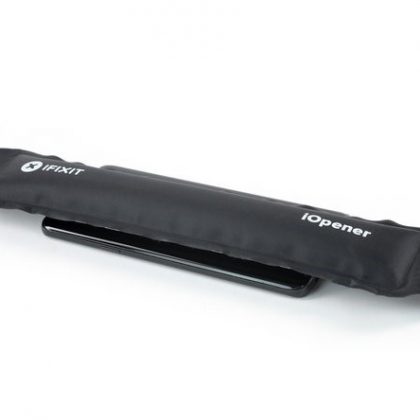

از آی اپنر برای شل کردن چسب ز یر گلس پشت استفاده کنید. آی¬اپنر را گرم کنید و به مدت دو دقیقه روی قاب پشت قرار دهید. در طی این مرحله ممکن است لازم باشد چندین بار از این وسیله حرارتی استفاده کنید.

بجای آی آپنر می توان از سشوار مو، هیتر و یا صفحات داغ استفاد کرد، به هر حال دقت کنید که گوشی را بیش از حد حرارت ندهید ، صفحه نمایش و باتری هر دو به حرارت بیش از حد حساس هستند و خراب می شوند.

• در مراحل زیر، باید تمام چسب های نگهدارنده قاب پشت را جدا کنید.

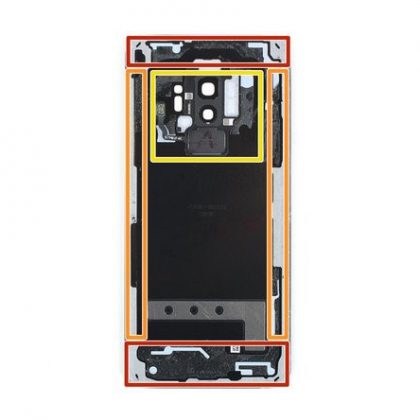

همانطورکه در این تصویر مشاهده می کنید چسب ها در داخل قاب پشت قرار گرفته اند.

• در ادامه باید چسب هایی که در این مناطق وجود دارند را برش دهید:
• در این قسمت ها بیشترین و ضخیم ترین چسب قرار گرفته است. در تصویر مربوطه با کادر قرمز رنگ مشخص شده است.
• در این قسمت ها کمترین و نازکترین چسب استفاده شده است. در تصویر مربوطه با کادر نارنجی رنگ مشخص شده است.
• از اهرم کردن و یا بریدن این منطقه جداً خودداری کنید، در این قسمت کابل منعطف سنسور اثرانگشت قرار دارد. در تصویر این قسمت با کادر زرد رنگ مشخص شده است.

اگر گلس عقب گوشی موبایل سامسونگ شکسته باشد، ممکن است که کاپ مکش روی آن نچسبد. سعی کنید گلس پشت را با استفاده از نوار چسب قوی بلند کنید و یا وقتی کاپ مکش را به گلس عقب زدید با چسب قوی آن را بچسبانید و با دقت عمل کنید.

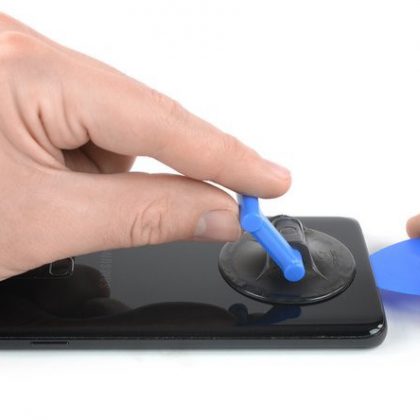

• کاپ مکش را به قاب پشت وصل کرده فشار دهید.

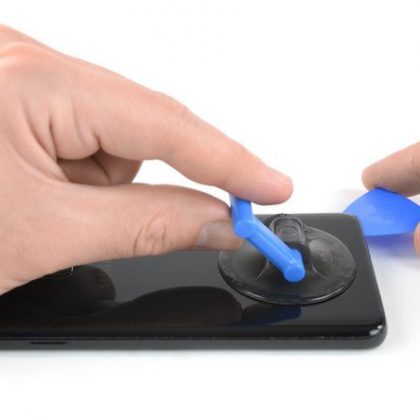

• کاپ مکش را بکشید و لبه پایین قاب پشت را بلند کنید و بین قاب پشت و فریم یک شکاف کوچک ایجاد کنید.

کشیدن دستگیره کاپ مکش و ایجاد شکاف، مستلزم اعمال نیروی قابل توجه است، البته این کشیدن و اعمال نیرو باید به اندازه ای باشد که تنها یک شکاف کوچک بین قاب پشت و فریم ایجاد شود، و بتوان کاردک و یا ابزار شکافنده را وارد شکاف کرد. اگر برای همین مقدار ایجاد شکاف هم مشکل دارید و کار سخت شده است، چندین بار حرارت بدهید تا چسب ها شل شوند و دوباره امتحان کنید. توجه داشته باشید که چسب ها به سرعت سرد می شوند، بنابراین ممکن است حرارت دهی را تکرار کنید.

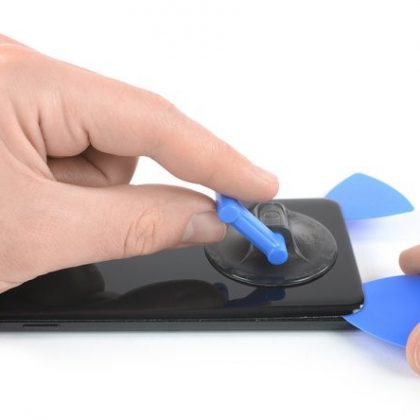

• کاردک را وارد شکاف کنید و به گوشه راست پایین گوشی بکشید و همانجا رها کنید.

• کاردک دوم را وارد کنید و به سمت گوشه چپ پایین گوشی بکشید.

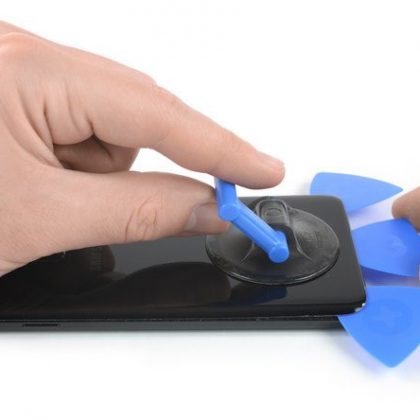

• کاردک سوم را در پایین گوشی در وسط دو کاردک قبلی وارد کنید. این کاردک در حین برداشتن گلس پشت تا آخر باقی می ماند و مانع از چسبیدن دوباره چسب ها می شود.

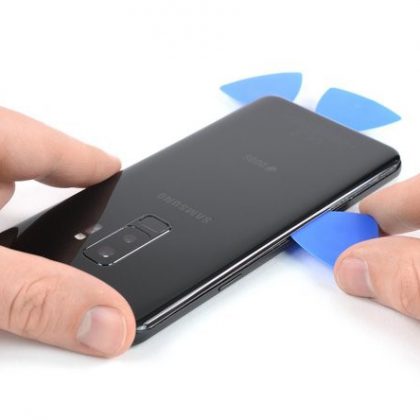

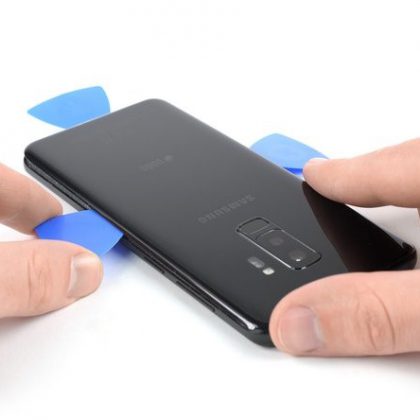

• نوک کاردک را از پایین گوشی چپ در امتداد سمت چپ گوشی بکشید.
• تا وسط سمت چپ که رفتید کاردک را همانجا رها کنید.
• کاردک در پایین گوشه راست را نیز در امتداد سمت راست گوشی بکشید و چسب ها را جدا کنید. مثل حالت قبل به وسط گوشی که رسیدید کاردک را در همانجا رها کنید.

• کاردک چهارم را در سمت راست فریم وارد شکاف کنید و به گوشه راست بالای گوشی بکشید.
• کاردک پنجم را نیز در سمت چپ فریم وارد شکاف کنید و به گوشه چپ بالای گوشی بکشید.

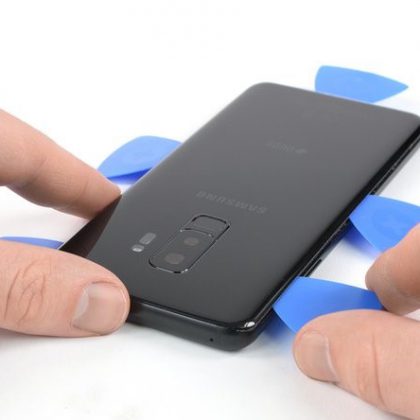

• با استفاده از کاردک بقیه چسب های در قسمت بالاتر گلس عقب را جدا کنید.

با اینکه چسب ها را جدا کردید اما گلس پشت هنوز به طور کامل جدا نشده است. کابل منعطف اسکنر اثرانگشت هنوز به مادربورد متصل است.

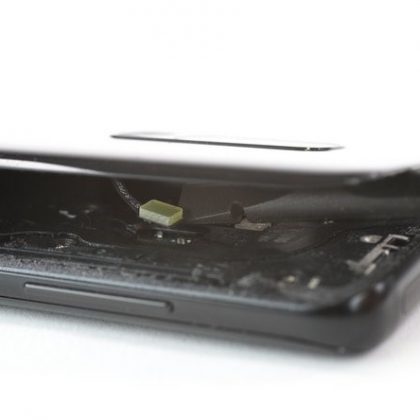

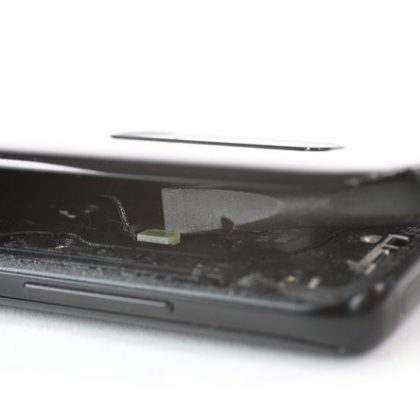

• با دقت، سمتی از گلس پشت که در آن دکمه تغییر حجم صدا واقع شده است را بلند کنید.
• با استفاده از لبه اسپاتول کابل منعطف سنسور اثرانگشت را اهرم کنید و از سوکتش جدا کنید.

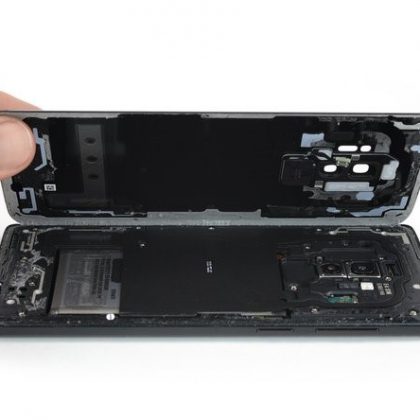

پس از جدا کردن کابل منعطف سنسور اثرانگشت، گلس عقب را بردارید.

هنگام نصب گوشی، با رعایت دستورالعمل مربوطه، چسب ها را تعویض کنیدو گلس پشت را مجدداً نصب کنید.

در صورتی که قصد تعویض گلس عقب گوشی خود را دارد، با پیروی از دستورالعمل مربوطه، دور قاب دوربین عقب شامل اثرانگشت را روی گلس عقب جدید انتقال داده و گلس را نصب کنید.

با استفاده از پیچ گوشتی چهارسو #00 هر نه پیچ که قاب میانی فوقانی را نگه داشته است را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده اند.

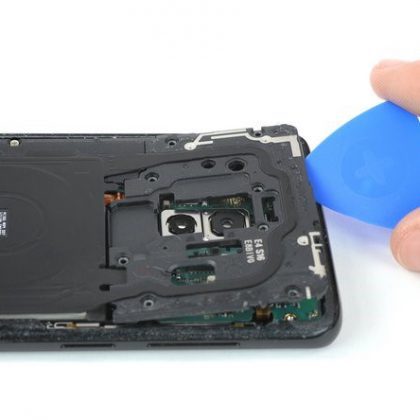

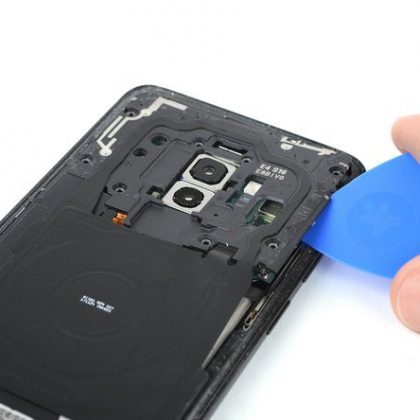

• کاردک را زیر گوشه راست کاور پلاستیکی که شامل آنتن NFC و سیم پیچ شارژ است قرار دهید.

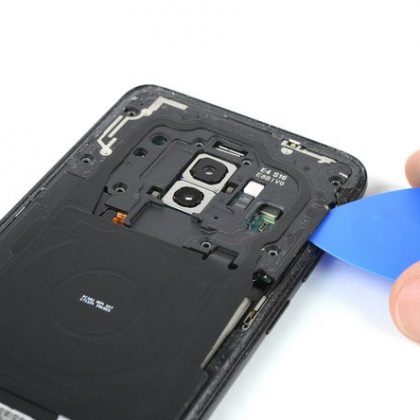

• کاردک را به یک طرف به سمت بالا اهرم کنید تا کاور از کلیپ های پلاستیکی اش جدا شود.
• روی دور تا دور کاور پلاستیکی کار کنید و با کاردک آن را اهرم کرده بقیه ی گیره ها را جدا کنید.

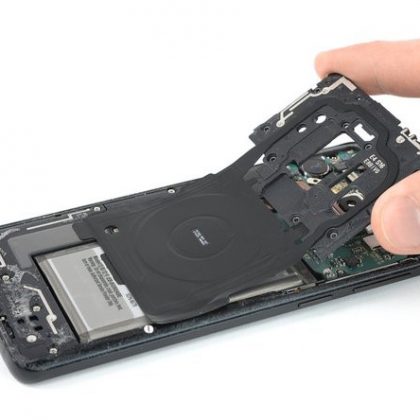

لبه کاور پلاستیکی که شامل آنتن NFC و سیم پیچ شارژ است را با انگشت گرفته بردارید.

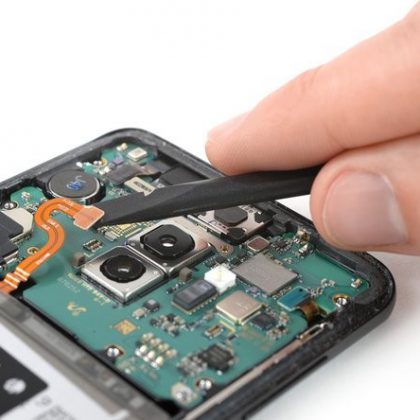

نوک تخت اسپاتول را زیر کابل منعطف باتری قرار دهید و به سمت بالا اهرم کنید و از سوکتش جدا کنید.

• برای شل کردن چسب زیر باتری از آی¬اُپنر استفاده کنید. این وسیله حرارتی را به مدت حداقل 2 دقیقه روی صفحه نمایش قرار دهید.

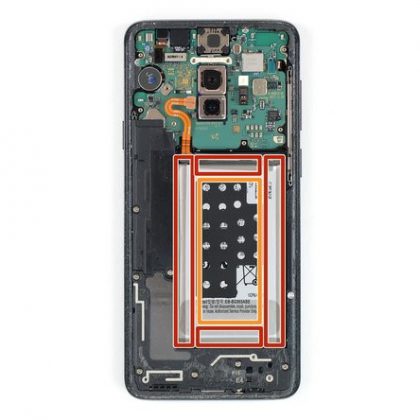

• در مراحل زیر، نوک اسپاتول را تنها در مناطقی قرار دهید که با کادر قرمز رنگ مشخص شده است، یعنی قسمت هایی که چسب باتری در آنها قرار داده شده اند.
• اسپاتول را در قسمتی که با کادر نارنجی رنگ مشخص شده است قرار ندهید. در اینجا یک شکاف در سمت راست قاب میانی زیر باتری قرار دارد، و ممکن است از طریق آن به صفحه نمایش آسیب وارد شود.

در شرایطی که برای اهرم کردن باتری و جدا کردن آن از چسب، مشکل دارید، ممکن است چسب ها هنوز به اندازه کافی شل نشده باشند. برای شل کردن چسب ها می توانید از الکل ایزوپروپیل استفاده کنید، چند قطره الکل را زیر گوشه های باتری که چسب ها قرار دارند بچکانید و چند دقیقه صبر کنید تا الکل نفوذ کرده و چسب ها را رقیق کنید.

سعی کنید در هنگام عملیات برداشت و تعویض باتری گوشی سامسونگ گلکسی S9 Plus، به باتری صدمه وارد نکنید. پوسته نازک باتری لیتیوم یونی در اثر برخورد با اشیاء نوک تیز ممکن است زخم شده و مواد شیمیایی آن به بیرون نشت کند، این مواد خطرناک است ممکن است منجر به آتش سوزی و انفجار شود. بنابراین، سعی نکنید با ابزار اهرم فلزی، باتری را اهرم کنید.

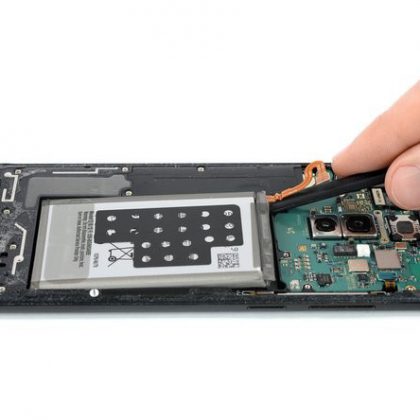

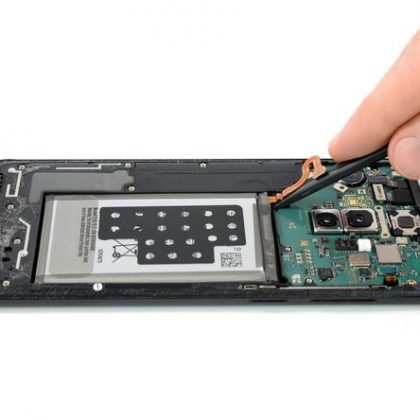

• طرف تخت اسپاتول را در گوشه چپ بالای باتری که در آن کابل منعطف واقع شده است قرار دهید و به سمت بالا اهرم کنید.
• چسب زیر سمت چپ باتری را نیز به همین روش شل کنید و با اسپاتول باتری را اهرم کنید.

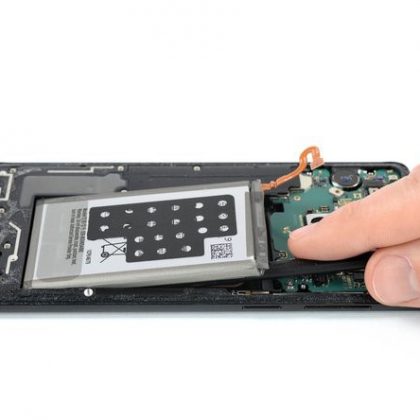

اسپاتول را در گوشه راست بالای باتری قرار دهید و به سمت بالا اهرم کنید.

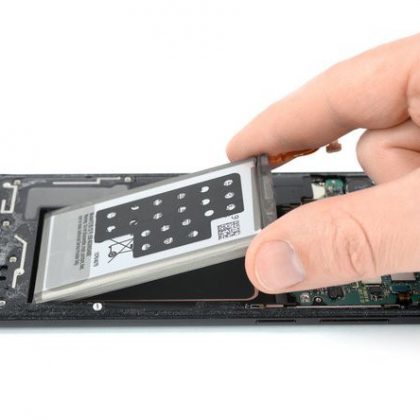

لبه باتری را با انگشت گرفته و باتری را در بیاورید.

هرگز از باتری قدیمی دوباره استفاده نکنید و یک باتری نو خریداری کرده و جایگزین کنید. استفاده از باتری قدیمی احتمال افزایش خطر را بالا می برد.

• قبل از نصب یک باتری تعویضی، از تمیزکاری و پاک بودن سطح از هر گونه چسب و مواد خارجی اطمینان حاصل کنید.
• قبل از اینکه باتری جدید را نصب کنید و چسب ها را بزنید، به طور موقت کانکتور باتری را به مادر بورد وصل کنید، شرایط را بررسی کنید و اگر متوجه مشکلی شدید آن را بر طرف نمایید.

برای نصب باتری جدید و چسب های جدید از دستورالعمل مربوطه استفاده کنید

برای نصب قطعات این دستگاه تمام مراحل بالا را از آخر به اول انجام دهید.بعد از اتمام عملیات تعویض باتری برای بهینه کردن عملکرد آن، باتری جدید را کالیبره کنید. بدین روش که ابتدا باتری را تا 100 درصد شارژ کنید، سپس همانطور که در حال شارژ است به مدت حداقل 2 ساعت، رها کنید. بعد از آن گوشی خود را از شارژ بیرون آورده استفاده کنید تا زمانی که گوشی به خاطر تخلیه شارژ خاموش شود. سپس، باتری را یکبار دیگر و بدون وقفه فول شارژ کنید.باتری قدیمی و معیوب را مطابق بااستانداردهای دفع ضایعات الکترونیکی (R2) دور بریزید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی سامسونگ S9 plus گرفته شده است.
