آموزش تعویض ال سی دی هواوی P9 Plus

• قبل از شروع عملیات، گوشی موبایل هوآوی را خاموش کنید.

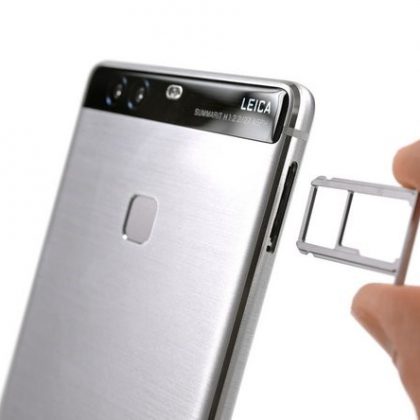

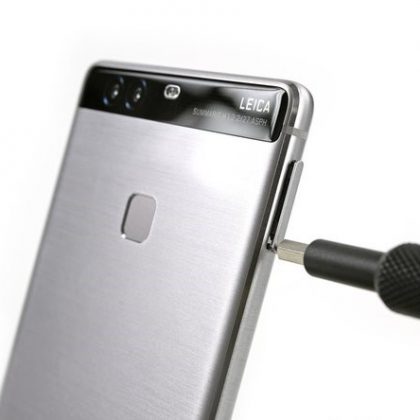

• با استفاده از اجکتور سیم کارت، خشاب سیم کارت را بیرون بیاورید.

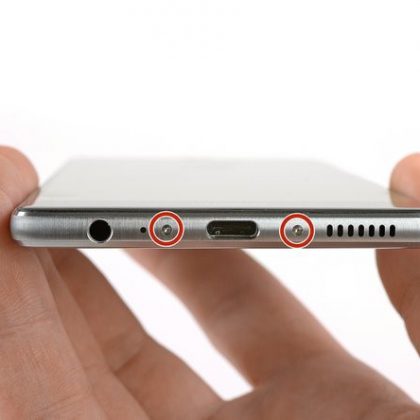

دو پیچ P2 در لبه پایین گوشی را باز کنید. با استفاده از پیچ گوشتی t1 دو پیچ در دو طرف پورت USB را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

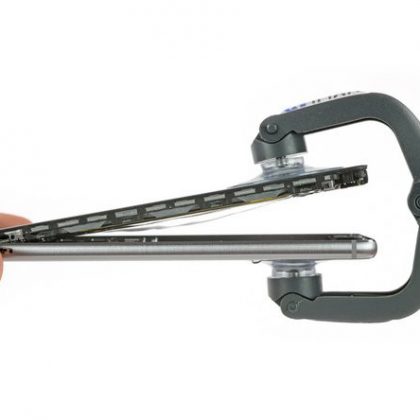

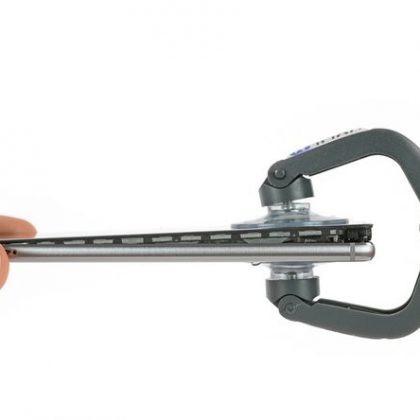

• ابزار قاب باز کن (iSlack) و یا کاپ مکش دستی را به گوشی وصل کنید. دستگیره های قاب باز کن را به آرامی به هم نزدیک کنید تا صفحه نمایش از قاب عقب جدا شود.
• مراقب باشید قطعات موبایل را به طور کامل از یکدیگر جدا نکنید چرا که صفحه نمایش و قاب عقب بوسیله کابل سنسور اثرانگشت به یکدیگر متصل هستند.

• بعد از جدا کردن قاب پشت، آن را به صورت کتابی تا نیمه بلند کنید، طوریکه بتوانید به کانکتورهای منعطف دسترسی پیدا کنید.

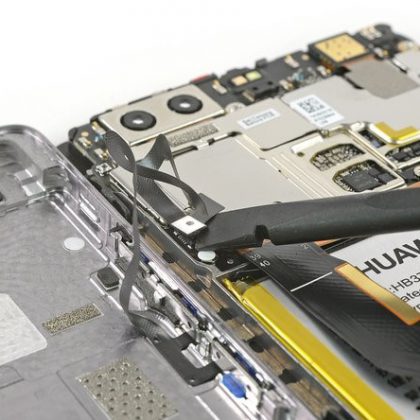

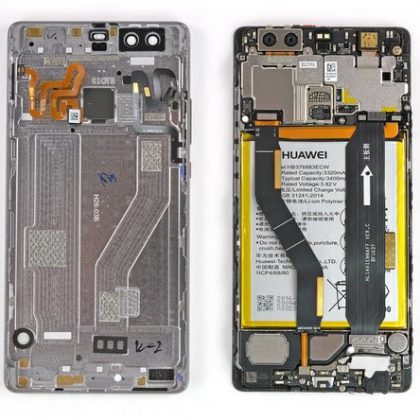

• نوک تخت اسپاتول را زیر کانکتور کابل منعطف سنسور اثرانگشت و یکی از دکمه های کناری قرار دهید و به آرامی به سمت بالا اهرم کنید، و کانکتورها را از سوکتشان خارج کنید.
• اکنون قاب عقب را با دست گرفته، به طور کامل بردارید.

• برچسبی که در قسمت فوقانی پیچ سمت عقب بالای باتری است را بردارید.

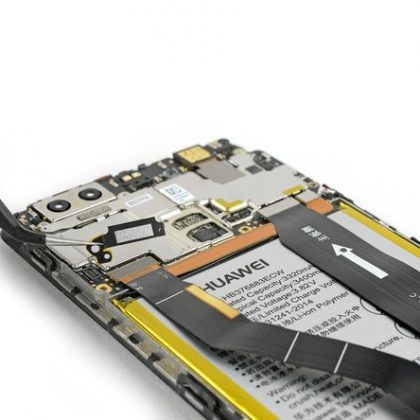

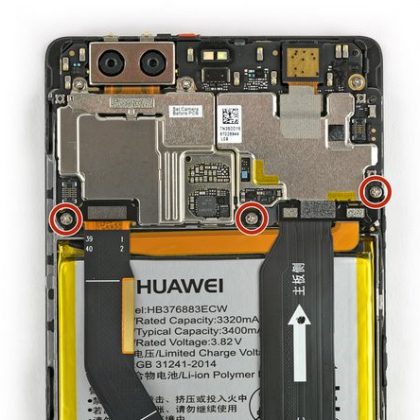

• سه پیچ نگهدارنده صفحات فلزی را باز کنید. با استفاده از پیچ گوشی چهارسو هر سه پیچ را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

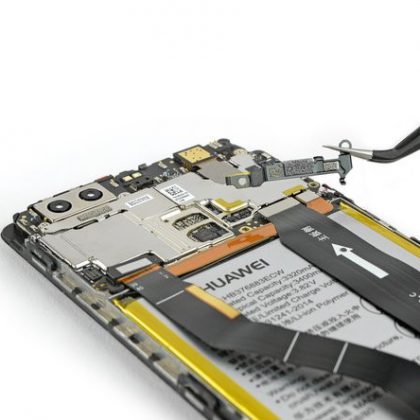

هر دو صفحات فلزی بوسیله قلاب های کوچک در جای خود محکم شده اند، با استفاده از پنس آنها را آزاد کنید و با دقت صفحات را کمی جابجا کرده آنها را بردارید.

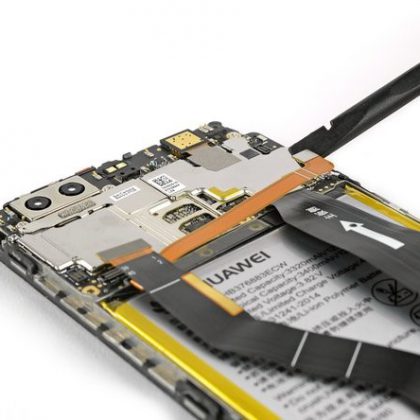

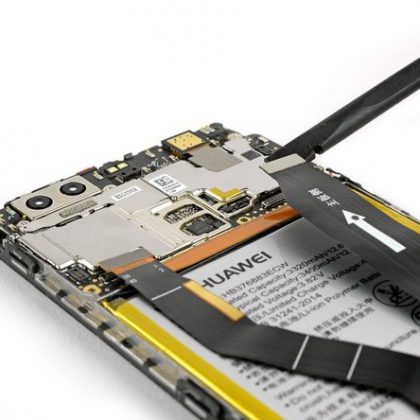

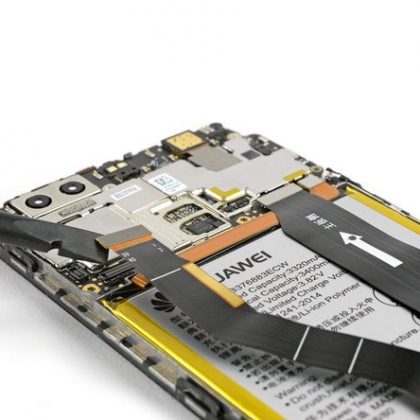

•  اسپاتول را زیر کانکتور کابل منعطف صفحه نمایش قرار داده به آرامی به سمت بالا اهرم کنید و از سوکتش خارج کنید.
• نوک تخت اسپاتول را زیر کابل منعطف مادربورد قرار داده، کمی به سمت بالا اهرم کنید و کانکتور آن را از سوکتش آزاد کنید.
• کابل منعطف باتری را نیز به همین شیوه آزاد کنید.

• باتری با استفاده از نوار چسب در جای خود قرار گرفته و محکم شده است. برای جدا کردن باتری باید نوارهای چسب را بکشید، اگر نوارهای چسب در بالای باتری را در یک خط مستقیم بکشید احتمال پاره شدن آنها کمتر می شود.

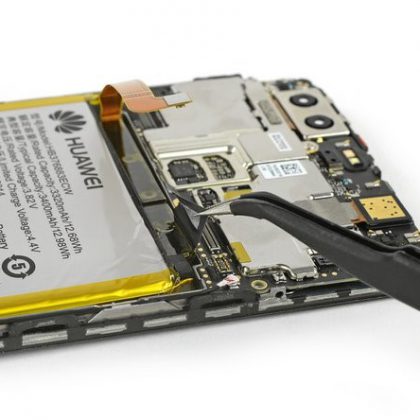

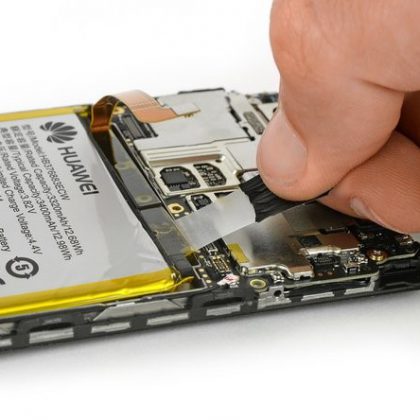

• با استفاده از نوک پنس، خم زبانه مشکی رنگ چسب را صاف کنید به طوریکه بتوانید آن را با انگشت بگیرید.
• اولین نوار چسب را به آرامی و با یک حرکت ثابت بکشید.
• حین کشیدن نوار چسب این احتمال وجود دارد که زبانه نوارچسب پاره شود. در این مواقع قسمتی از زبانه که پاره شده است را دو بار، دور نوک پنس بپیچانید و سپس بکشید.

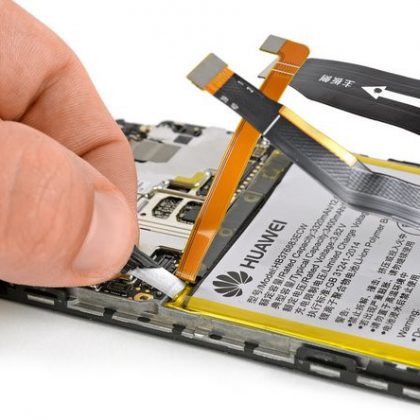

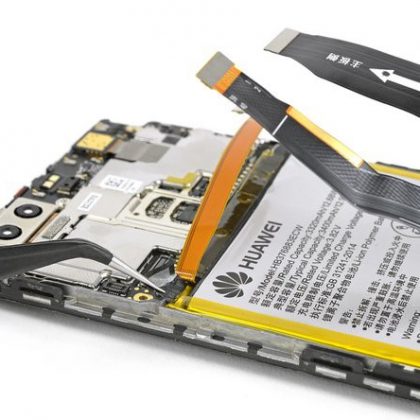

طرف دیگر نوار چسب را شل کنید، از یک پنس کمک بگیرید و زبانه را دور آن بپیچید و بکشید. در صورت نیاز برای شل کردن چسب ها می توانید از آی اُپنر استفاده کنید.

• نوک تخت اسپاتول را زیر باتری گوشی هوآوی P9 Plus بکشید تا چسب زیر باتری جدا شود و باتری شل شود.

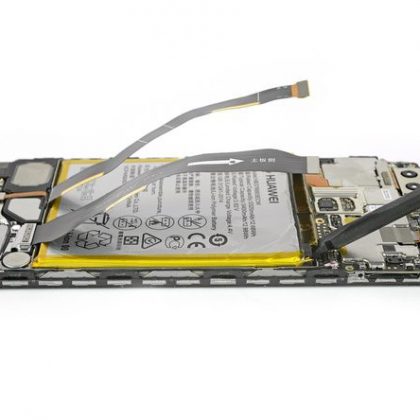

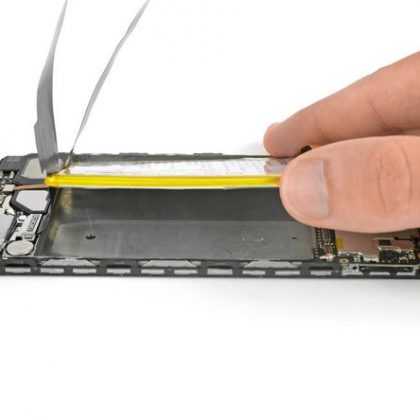

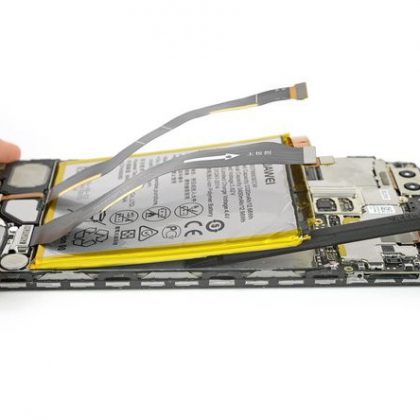

• لبه های باتری را با انگشت گرفته از جای خود بردارید.
• مراقب باشید حین برداشتن باتری، باتری خم نشود و یا با اشیاء نوک تیز برخورد نکند. همچنین کابل های زیر باتری آسیب نبینند.
• هنگام نصب مجدد گوشی و بستن قطعات ابتدا چسب قدیمی را از روی گوشی بردارید و سپس چسب دو طرفه و یا از پیش برش داده شده مخصوص و جدید را اضافه کنید.

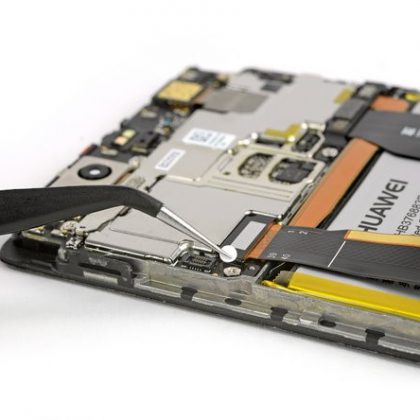

• با استفاده از پنس، برچسبی که روی پیچ در کنار کابل آنتن قرار گرفته است را بردارید.
• کانکتور کابل آنتن را از سوکتش بیرون بکشید و از براکت روی فلت شارژ گوشی آزاد کنید.

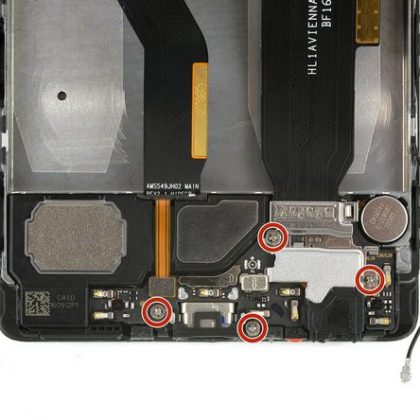

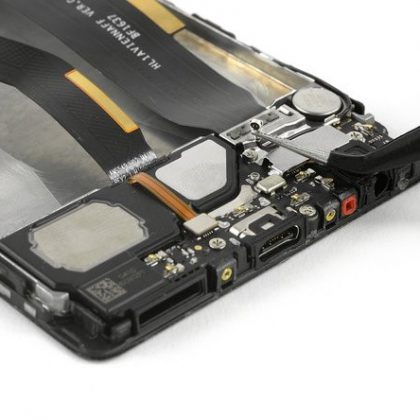

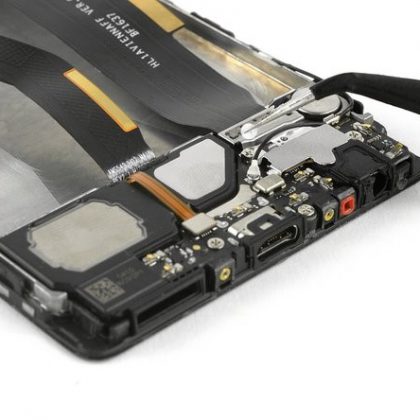

• با استفاده از پیچ گوشتی چهارسو، هر چهار پیچ روی فلت شارژ گوشی را باز کنید. جای این پیچ ها در تصویر سوم با دایره های قرمز رنگ مشخص شده‌ اند.

• صفحه ای که روی کابل منعطف مادربورد را پوشانده است، از دو طرف با گیره بسیار کوچکی محکم شده است. با استفاده از پنس گیره ها را آزاد کنید و با دقت آن را بردارید.

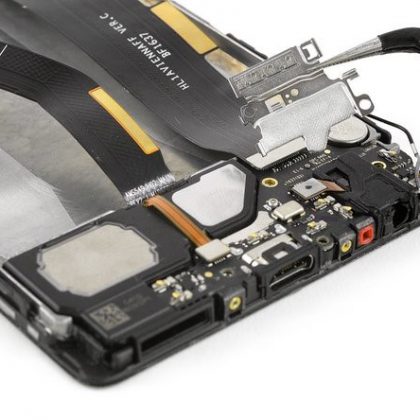

• نوک اسپاتول سر تخت را در گوشه کانکتور مادربورد گوشی قرار داده و خیلی آرام آن را به سمت بالا اهرم کنید تا از سوکتش آزاد شود. این کانکتور بورد یا فلت شارژ را به بورد اصلی متصل می‌ کند.
• نوک اسپاتول سر تخت را زیر کانکتور بلندگو قرار دهید و از روی فلت شارژ گوشی آزاد نمایید.

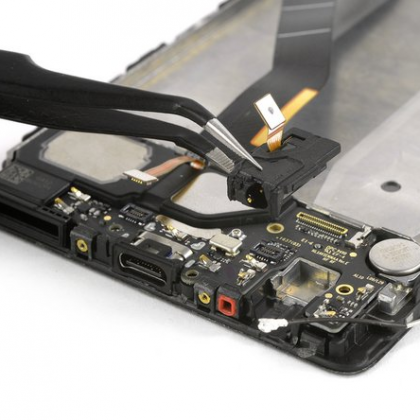

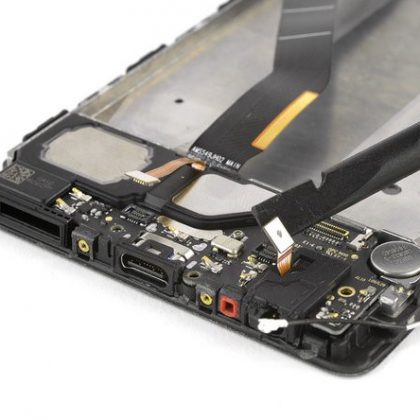

• با استفاده از پنس کانکتور منعطف جک هدفون را گرفته و از سوکتش بیرون بکشید.
• جک هدفون را بردارید.
• مراقب اتصالات داخلی و در منطقه زیر جک هدفون باشید. چرا که براحتی آسیب می بینند.

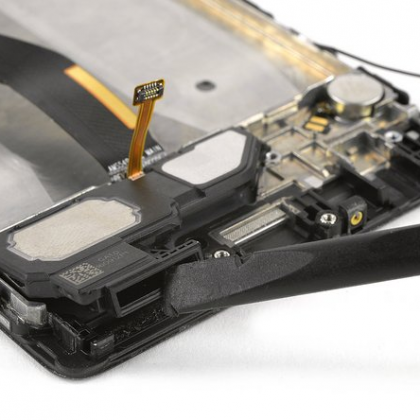

• با استفاده از اسپاتول، بورد ثانویه را اهرم کنید و از جای خود بیرون بکشید.
• بلندگو را از فریم میانی بیرون بکشید. در زیر آن کمی چسب بکار رفته است، از اینرو می تواند کمی چسبنده باشد.

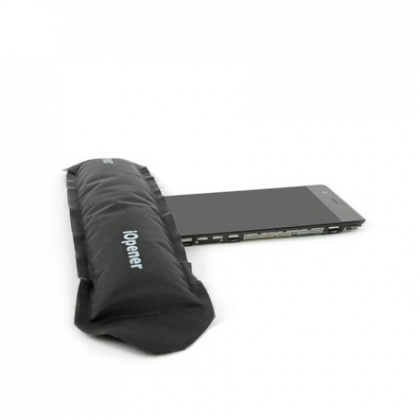

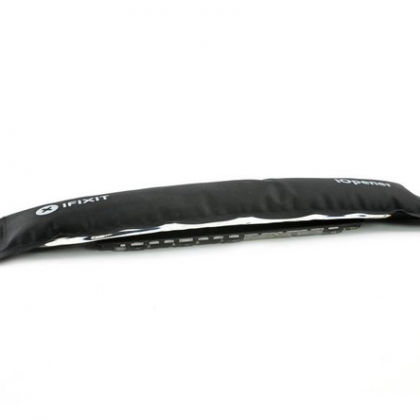

• آی اُپنر را از قبل گرم کنید و آن را روی لبه های صفحه نمایش قرار دهید تا گرم شود و چسب های زیر صفحه نمایش شل شوند. دقت کنید که چسب ها عمدتاً در لبه های صفحه نمایش قرار دارند.
• بعد از این که دو طرف گوشی را حرارت دادید، به قسمت پایین گوشی بروید و روی آنجا تمرکز کنید.
• چسب های بکار رفته زیر صفحه نمایش بسیار قوی و محکم هستند. اگر می خواهید بدون زحمت، ال سی دی را جدا کنید، وقت بیشتری برای گرم کردن و شل کردن چسب ها صرف کنید.

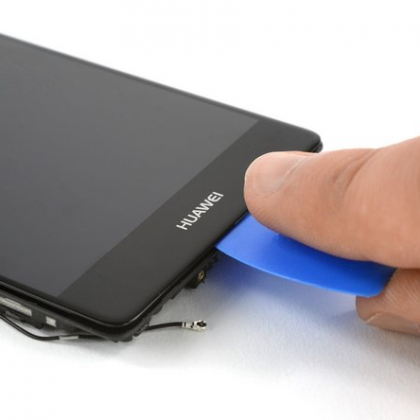

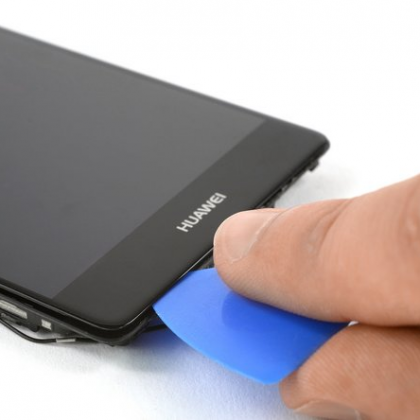

• نوک کاردک یا قطعه مثلث شکل کوچک را در لبه پایین بین قاب میانی و ال سی دی فرو کنید.
• کاردک را بکشید و چسب شل شده قسمت پایین گوشی را جدا کنید.

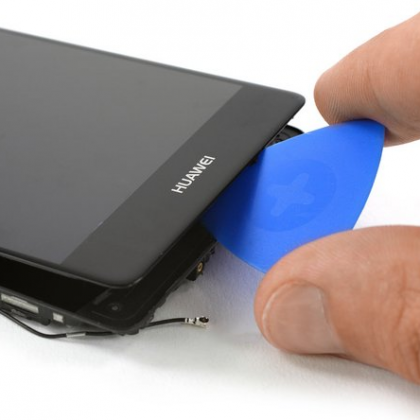

• اگر چسب ها به اندازه کافی شل شده باشند و شما همه چسب ها را برش داده باشید، براحتی با چرخاندن کاردک می توانید صفحه نمایش را از قاب میانی جدا کنید.
• اگر جدا کردن صفحه نمایش به سختی انجام می شود، عملیات حرارت دهی با آی اُپنر را دوباره تکرار کنید و سعی کنید چسب ها را به خوبی شل کنید. اگر جدا کردن چسب ها با کاردک مشکل است می توانید از اسپاتول مخصوص به نام Halberd استفاده کنید و چسب ها را جدا کنید.

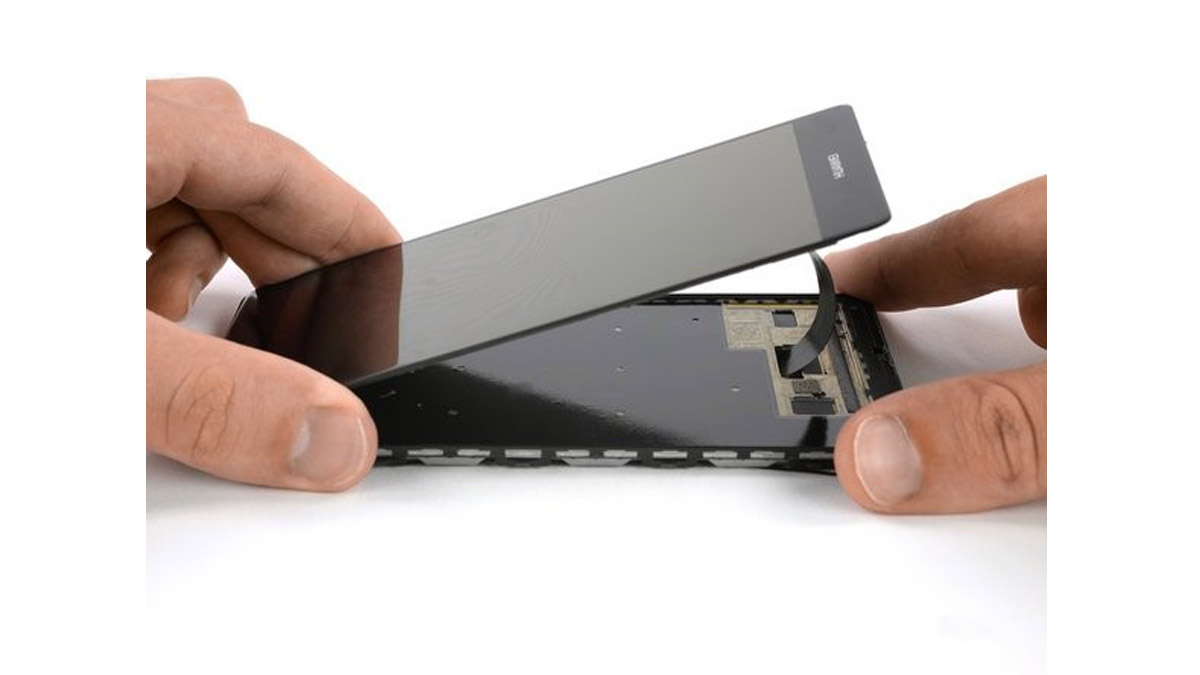

• لبه ال سی دی را با دست گرفته و با دقت از قاب میانی جدا کنید در حالیکه به آرامی کانکتور ال سی دی را از سوراخ واقع در قاب میانی بیرون می کشید.

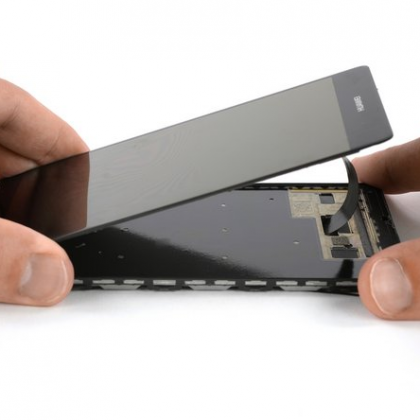

• صفحه نمایش را بردارید.
• هنگام نصب مجدد  ال سی دی هر جا که لازم شده از چسب جدید استفاده کنید. ضروری است که قبل از استفاده از چسب های جدید، بقایای چسب قدیمی را با دقت پاک کرده و سطح ان را تمیزکاری نمایید.

برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید. پس از اینکه جای چسب های قدیمی را با الکل ایزوپروپیل و پارچه تمیز، کاملاً تمیزکاری کردید، چسب های جدید را بکار ببرید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هواوی P9 plus گرفته شده است.
