آموزش تعویض ال سی دی هواوی P9 Plus

• قبل از شروع عملیات، گوشی موبایل هوآوی را خاموش کنید.

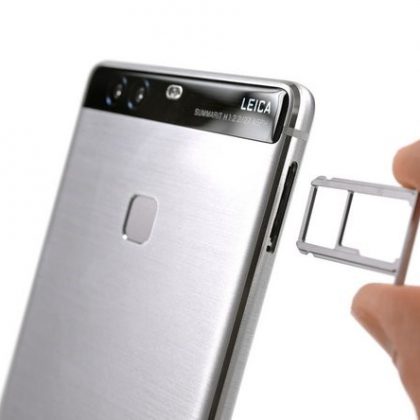

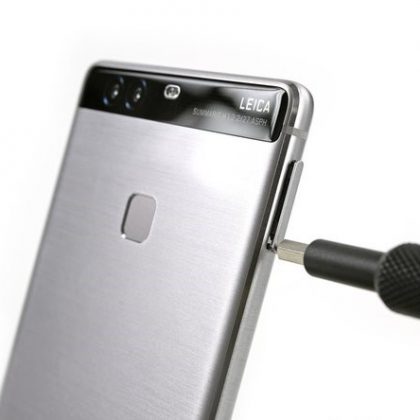

• با استفاده از اجکتور سیم کارت، خشاب سیم کارت را بیرون بیاورید.

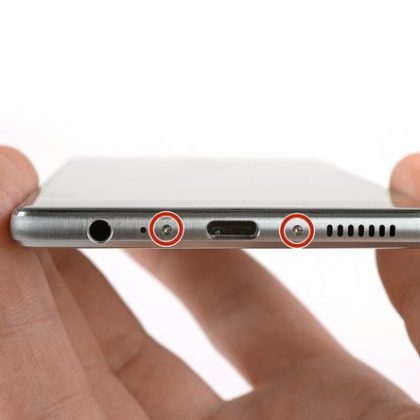

دو پیچ P2 در لبه پایین گوشی را باز کنید. با استفاده از پیچ گوشتی t1 دو پیچ در دو طرف پورت USB را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

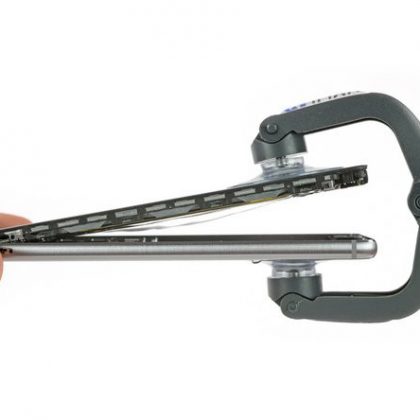

• ابزار قاب باز کن (iSlack) و یا کاپ مکش دستی را به گوشی وصل کنید. دستگیره های قاب باز کن را به آرامی به هم نزدیک کنید تا صفحه نمایش از قاب عقب جدا شود.
• مراقب باشید قطعات را به طور کامل از یکدیگر جدا نکنید چرا که صفحه نمایش و قاب عقب بوسیله کابل سنسور اثرانگشت به یکدیگر متصل هستند.

• بعد از جدا کردن قاب پشت، آن را به صورت کتابی تا نیمه بلند کنید، طوریکه بتوانید به کانکتورهای منعطف دسترسی پیدا کنید.

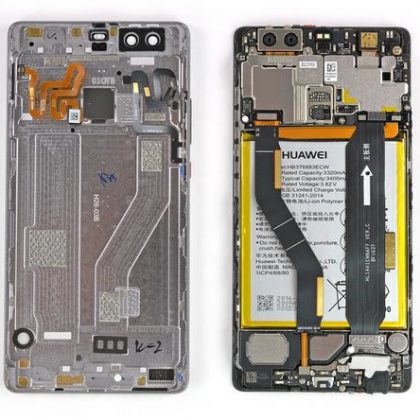

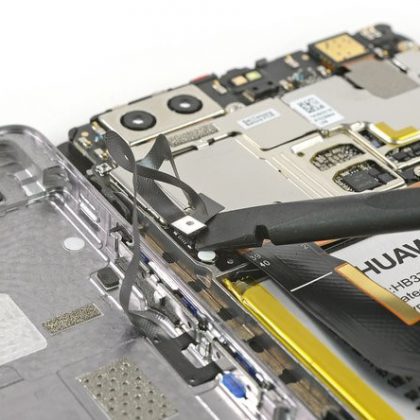

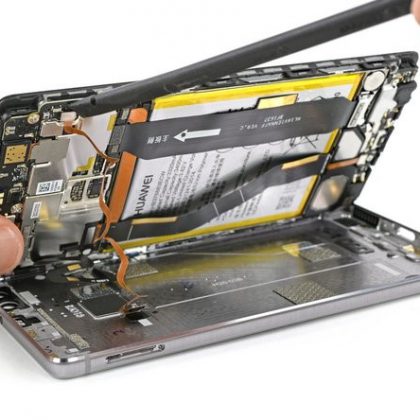

• نوک تخت اسپاتول را زیر کانکتور کابل منعطف سنسور اثرانگشت و یکی از دکمه های کناری قرار دهید و به آرامی به سمت بالا اهرم کنید، و کانکتورها را از سوکتشان خارج کنید.
• اکنون قاب عقب را با دست گرفته، به طور کامل بردارید.

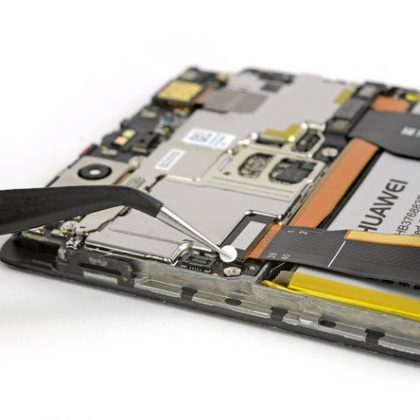

• برچسبی که در قسمت فوقانی پیچ سمت عقب بالای باتری است را بردارید.

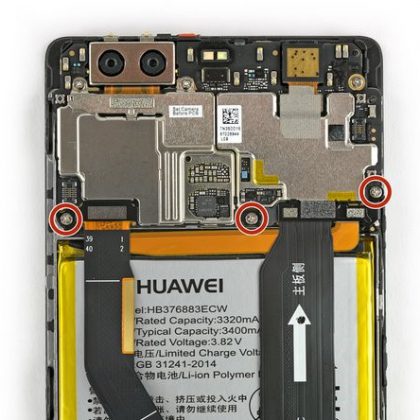

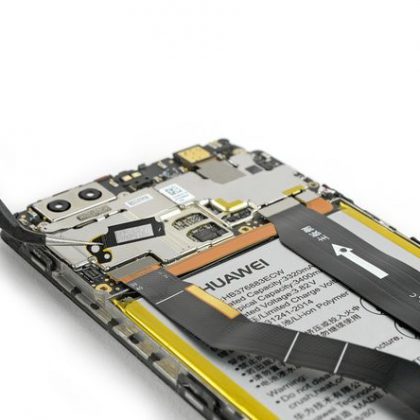

• سه پیچ نگهدارنده صفحات فلزی را باز کنید. با استفاده از پیچ گوشی چهارسو هر سه پیچ را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

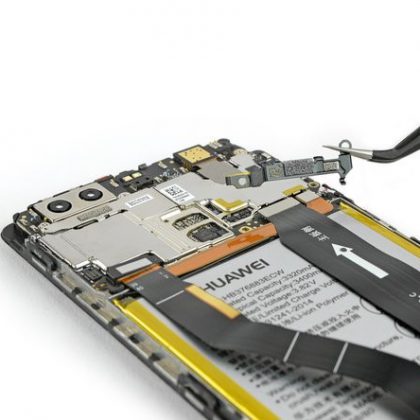

هر دو صفحات فلزی بوسیله قلاب های کوچک در جای خود محکم شده اند، با استفاده از پنس آنها را آزاد کنید و با دقت صفحات را کمی جابجا کرده آنها را بردارید.

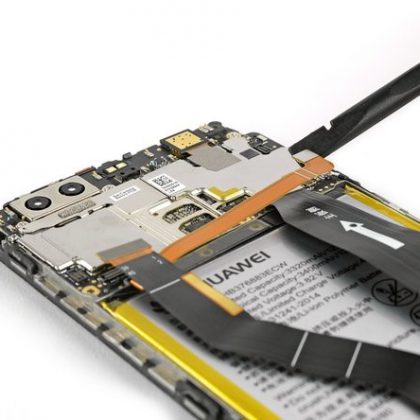

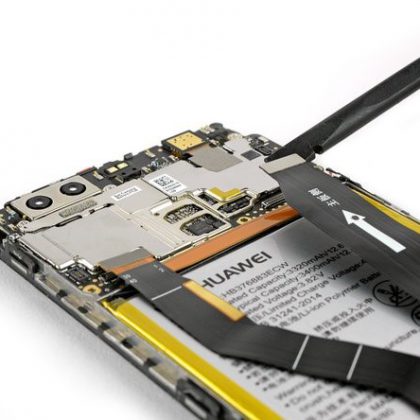

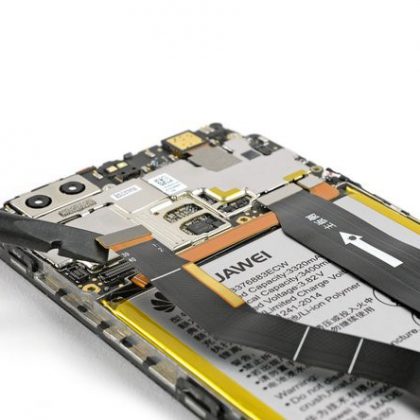

• اسپاتول را زیر کانکتور کابل منعطف صفحه نمایش قرار داده به آرامی به سمت بالا اهرم کنید و از سوکتش خارج کنید.
• نوک تخت اسپاتول را زیر کابل منعطف مادربورد قرار داده، کمی به سمت بالا اهرم کنید و کانکتور آن را از سوکتش آزاد کنید.
• کابل منعطف باتری را نیز به همین شیوه آزاد کنید.

• باتری با استفاده از نوار چسب در جای خود قرار گرفته و محکم شده است. برای جدا کردن باتری باید نوارهای چسب را بکشید، اگر نوارهای چسب در بالای باتری را در یک خط مستقیم بکشید احتمال پاره شدن آنها کمتر می شود.

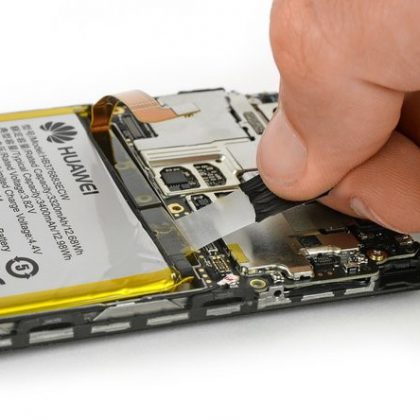

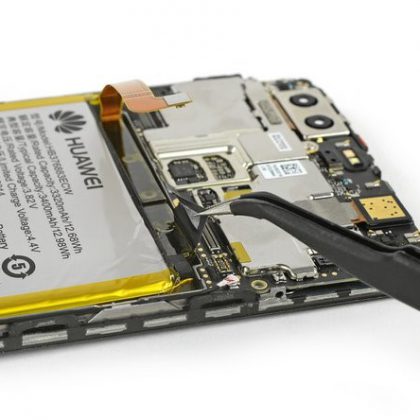

• با استفاده از نوک پنس، خم زبانه مشکی رنگ چسب را صاف کنید به طوریکه بتوانید آن را با انگشت بگیرید.
• اولین نوار چسب را به آرامی و با یک حرکت ثابت بکشید.
• حین کشیدن نوار چسب این احتمال وجود دارد که زبانه نوارچسب پاره شود. در این مواقع قسمتی از زبانه که پاره شده است را دو بار، دور نوک پنس بپیچانید و سپس بکشید.

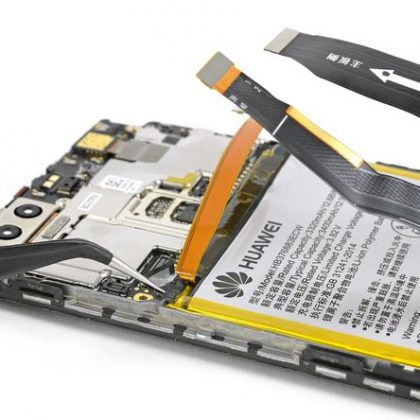

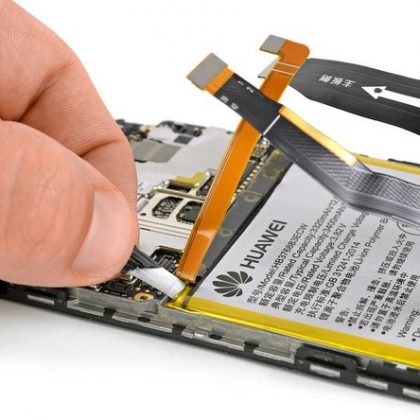

طرف دیگر نوار چسب را شل کنید، از یک پنس کمک بگیرید و زبانه را دور آن بپیچید و بکشید. در صورت نیاز برای شل کردن چسب ها می توانید از آی اُپنر استفاده کنید.

• نوک تخت اسپاتول را زیر باتری بکشید تا چسب زیر باتری گوشی هوآوی P9 Plus جدا شود و باتری شل شود.

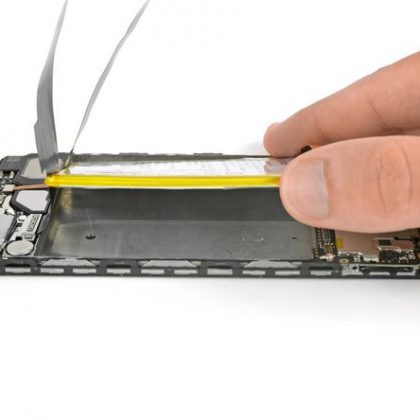

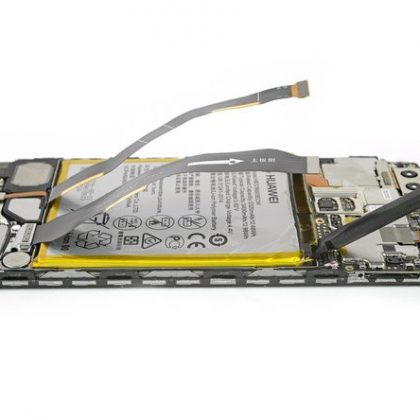

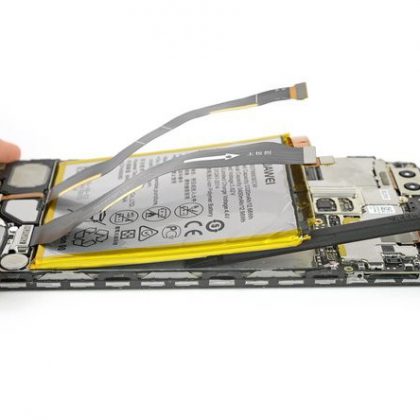

• لبه های باتری را با انگشت گرفته از جای خود بردارید.
• مراقب باشید حین برداشتن باتری، باتری خم نشود و یا با اشیاء نوک تیز برخورد نکند. همچنین کابل های زیر باتری آسیب نبینند.
• هنگام نصب مجدد گوشی و بستن قطعات ابتدا چسب قدیمی را از روی گوشی بردارید و سپس چسب دو طرفه و یا از پیش برش داده شده مخصوص و جدید را اضافه کنید.

• با استفاده از پنس، برچسبی که روی پیچ در کنار کابل آنتن قرار گرفته است را بردارید.
• کانکتور کابل آنتن را از سوکتش بیرون بکشید و از براکت روی فلت شارژ گوشی آزاد کنید.

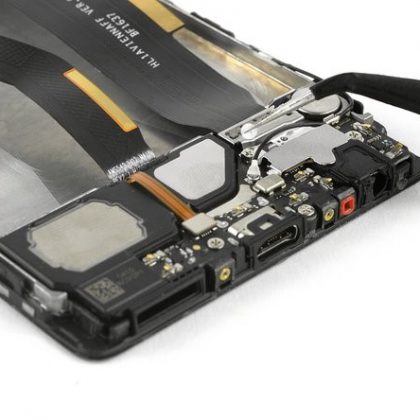

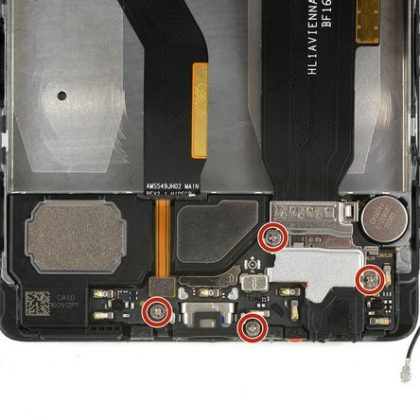

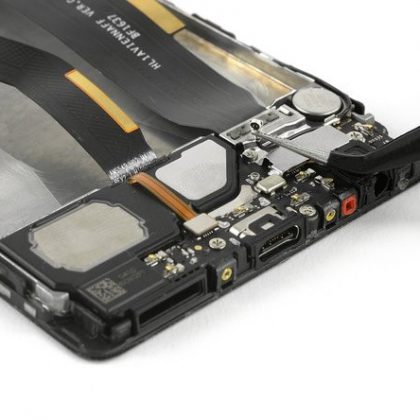

• با استفاده از پیچ گوشتی چهارسو، هر چهار پیچ روی فلت شارژ گوشی را باز کنید. جای این پیچ ها در تصویر سوم با دایره های قرمز رنگ مشخص شده‌

• صفحه ای که روی کابل منعطف مادربورد را پوشانده است، از دو طرف با گیره بسیار کوچکی محکم شده است. با استفاده از پنس گیره ها را آزاد کنید و با دقت آن را بردارید.

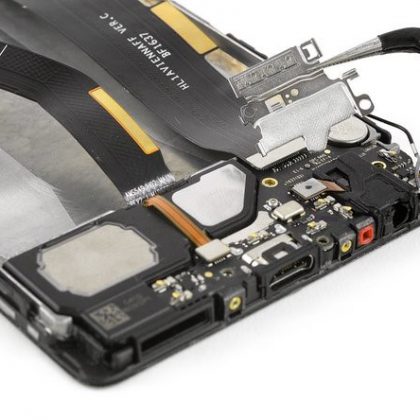

• نوک اسپاتول سر تخت را در گوشه کانکتور مادربورد گوشی قرار داده و خیلی آرام آن را به سمت بالا اهرم کنید تا از سوکتش آزاد شود. این کانکتور بورد یا فلت شارژ را به بورد اصلی متصل می‌ کند.
• نوک اسپاتول سر تخت را زیر کانکتور بلندگو قرار دهید و از روی فلت شارژ گوشی آزاد نمایید.

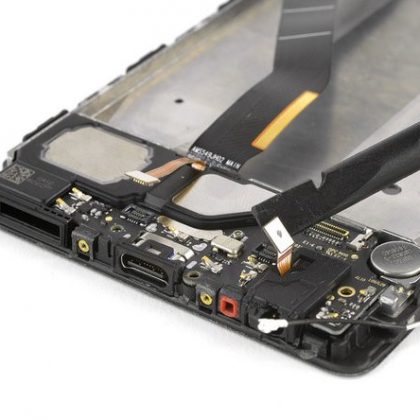

• با استفاده از پنس کانکتور منعطف جک هدفون را گرفته و از سوکتش بیرون بکشید.

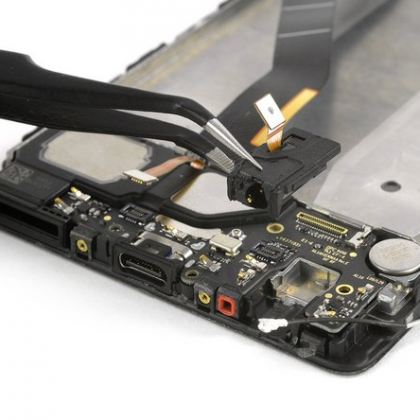

• جک هدفون را بردارید.
• مراقب اتصالات داخلی و در منطقه زیر جک هدفون باشید. چرا که براحتی آسیب می بینند.

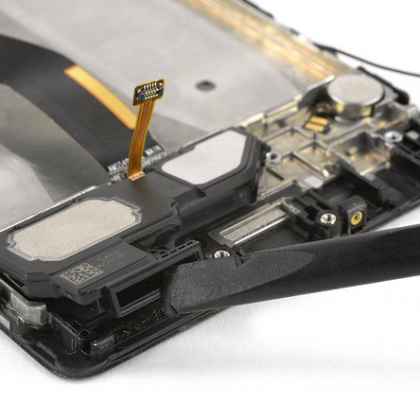

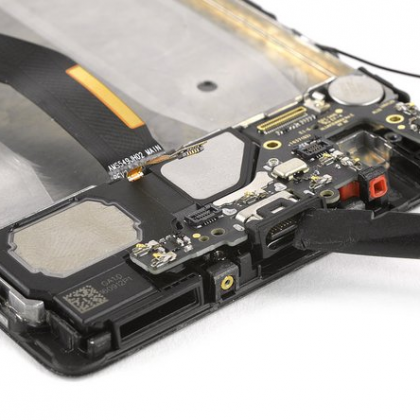

• با استفاده از اسپاتول، بورد ثانویه را اهرم کنید و از جای خود بیرون بکشید.
• بلندگو را از فریم میانی بیرون بکشید. در زیر آن کمی چسب بکار رفته است، از اینرو می تواند کمی چسبنده باشد.

• با استفاده از پنس، کابل منعطف موتور ویبره را شل کنید. زیر این کابل با کمی چسب در محل خود چسبیده است، پس مراقب باشید که کابل به آرامی شل شود.

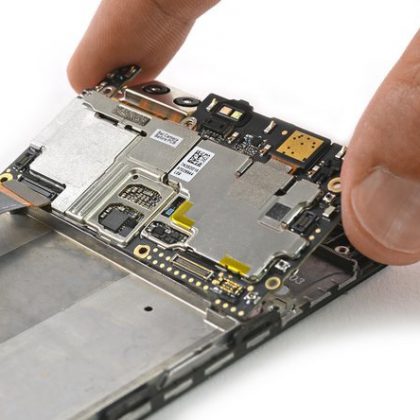

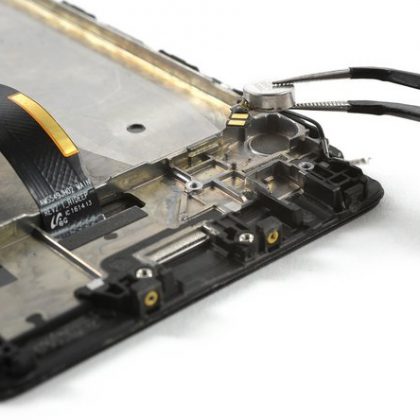

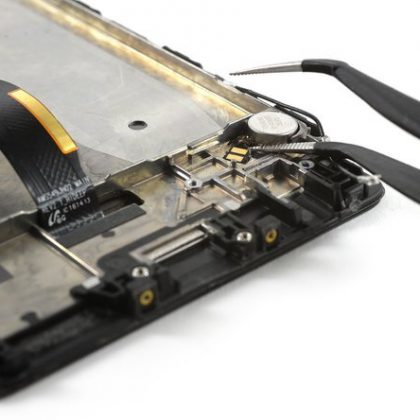

• موتور ویبره را بردارید.
• با استفاده از پنس، کابل آنتن را گرفته و به آرامی بکشید تا از سوکتش خارج شود و سپس آن را بردارید.

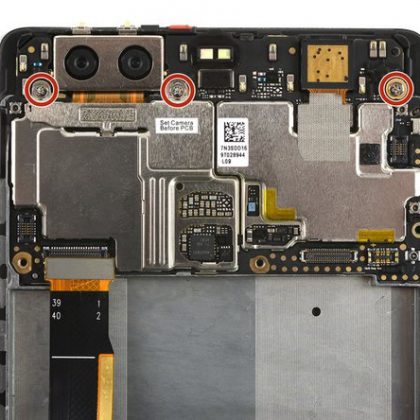

• با استفاده از پیچ گوشتی چهارسو، سه پیچ نگهدارنده مادربورد را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ مشخص شده است.

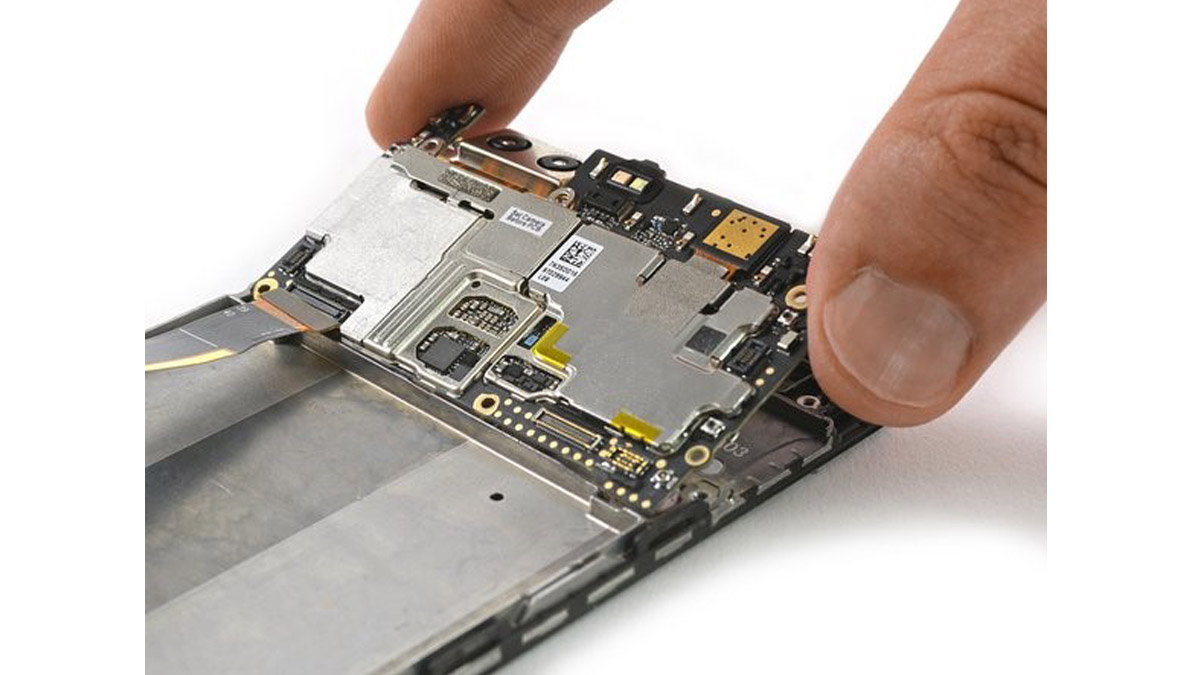

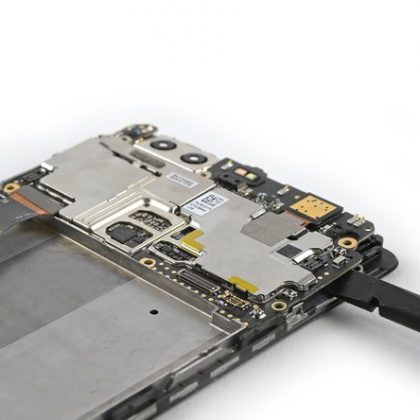

• نوک تخت اسپاتول را زیر مجموعه مادربورد قرار دهید، آن را هل داده و بردارید.
• روی قسمت پشت مادربورد پدهای حرارتی (تکه های لاستیکی صورتی رنگ) قرار داده شده اند که وظیفه آنها پخش حرارت دستگاه و جلوگیری از گرم شدن بیش از مادربورد است. در صورتی این پدها به هر دلیلی معیوب، فرسوده و یا زخمی شده اند، آنها را با پدهای حرارتی تازه و سالم روی مونتاژ صفحه نمایش جدیدو یا مادربورد تعویض کنید.

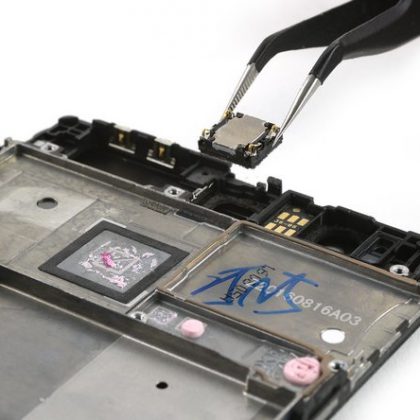

• با استفاده از پنس، لبه کپسول زنگ گوشی را گرفته از جای خود بردارید.و
• مراقب کانکتورهای فلزی باشید تا خم نشوند.
• با دقت سنسور مجاورتی را از پشت آن بردارید.

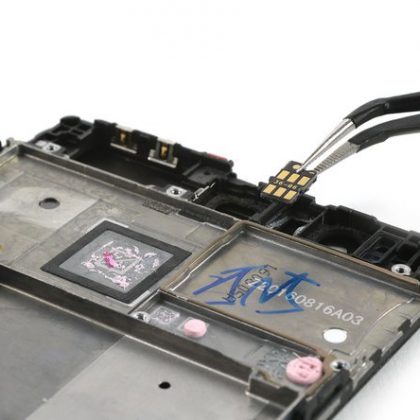

• با دقت، بدون اینکه خم شوند، اتصالات فنری را از روی مونتاژ صفحه نمایش بردارید.

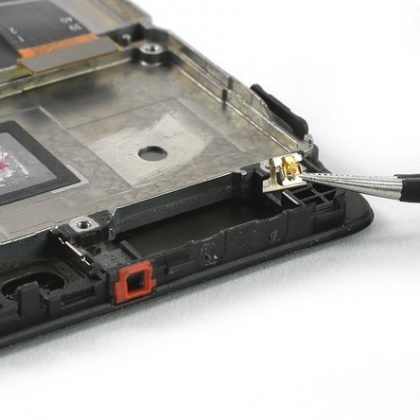

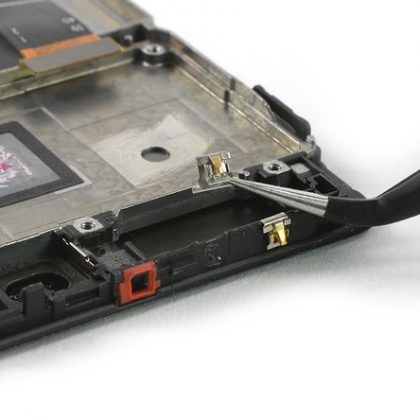

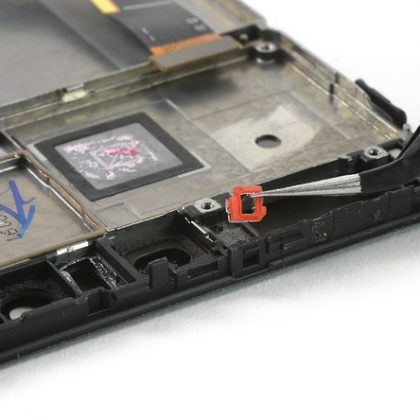

• با استفاده از پنس، واشر لاستیکی میکروفون را بردارید.
• قبل از نصب مجدد، یکی یکی قطعاتی که قرار است از صفحه نمایش قدیمی برداشته و روی صفحه نمایش جدید مونتاژ شود را بررسی کنید (برای مثال واشر پلاستیکی سنسور مجاورتی). همچنین چک کنید ببینید که آیا لازم است پدهای حرارتی تعویض شوند یا خیر.
• هنگام نصب مجدد قطعات گوشی موبایل، چسب های قدیمی را با نوار چسب های دو طرفه و یا از پیش برش داده شده و مخصوص گوشی های هواوی تعویض کنید.

برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید. پس از اینکه جای چسب های قدیمی را با الکل ایزوپروپیل و پارچه تمیز، کاملاً تمیزکاری کردید، چسب های جدید را بکار ببرید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هواوی p9 plus  گرفته شده است.
