آموزش تعویض سنسور اثر انگشت هوآوی Mate 10

• قبل از شروع عملیات تعویض باتری، شارژ باتری گوشی هوآوی را حتی الامکان خالی نمایید یا حداقل به کمتر از 25 درصد برسانید. هر چقدر شارژ باتری لیتیوم پلیمر این گوشی کمتر باشد، احتمال بروز خطراتی مثل آتش گرفتن یا انفجار باتری هم کاهش پیدا می‌کند.
• گوشی را خاموش کنید.
• آی اُپنر را در مایکرویو قرار داده و برای حرارت دهی آماده کنید. آی اَپنر را به مدت دو دقیقه به لبه پایین گوشی قرار دهید. در صورت نیاز عملیات حرارت دهی با آی اُپنر را تکرار کنید.
• برای حرارت دهی همچنین می توانید از سشوار مو، سشوار صنعتی و یا صفحه حرارتی استفاده کنید اما مراقب باشید، حرارت بیش از حد داده نشود.
• لطفاً به دقت به تصاویر بالا نگاه کنید و جای چسب های نگهدارنده قاب پشت را بررسی نمایید. جای چسب ها با خط قرمز رنگ مشخص شده است.

• کاپ مکش را به قاب پشت، در لبه پایینی گوشی در سمت راست سوکت شارژ، بالای میکروفن قرار دهید.
• در صورتی که قاب پشت شکسته و یا دچار ترک خوردگی شدید است، روی آن را با یک لایه چسب پهن بپوشانید تا کاپ مکش بهتر به قاب بچسبد. اگر شکستگی خیلی شدید است می توانید از چسب بسیار قوی استفاده کنید، کاپ مکش را روی قاب پشت قرار دهید و چند قطره از چسب را به کاپ بزنید.
• دستگیره کاپ مکش را گرفته با یک فشار ثابت و یکنواخت به سمت بالا بکشید تا قاب بالا بیاید و یک شکاف کوچک ایجاد شود.
• نوک کاردک پلاستیکی را در شکاف ایجاد شده قرار دهید.
• با توجه به اینکه چسب بکار رفته زیر قاب پشت توسط کارخانه بسیار قوی و محکم است، ایجاد شکاف در لبه پایین گوشی مشکل است و شاید به چندین تلاش نیاز داشته باشد. لطفاً صبور باشید و در صورت نیاز دوباره حرارت دهید.

• کاردک را در لبه تحتانی گوشی و گوشه سمت چپ بکشید تا چسب های این قسمت جدا شوند.
• در صورتی که چسب ها به سختی جدا می شوند و کاردک به خوبی پیش نمی رود، عملیات حرارت دهی را تکرار کنید و دوباره سعی کنید.
• کاردک را در درز لبه پایین رها کنید تا مانع از چسبیدن مجدد چسب ها به یکدیگر شوند.

• آی اُپنر را در لبه چپ قاب گوشی قرار دهید تا چسب در امتداد چپ گوشی شل شود.
• نوک کاردک را از قسمت پایین سمت چپ وارد درز کنید و به آرامی و با دقت چسب در امتداد چپ گوشی را جدا کنید.
• همانطور که در عکس های مرحله اول نشان داده شده، در برخی از قسمت های سمت چپ گوشی از چسب بیشتری استفاده شده است، مخصوصاً این قسمت ها را بیشتر حرارت دهید تا چسب ها شل شده و راحت تر جدا شوند.

قسمت های دیگر قاب پشت گوشی را حرارت دهید و چسب بقیه لبه های گوشی را جدا کنید. پس از جداسازی چسب هر لبه یک کاردک را در درز آن لبه رها کنید تا مانع از دوباره چسبیدن چسب ها شود.

• بعد از اینکه چسب لبه ها و اطراف قاب گوشی را به طور کامل جدا کردید، قاب پشت را از روی گوشی بردارید.
• با استفاده از نوک کاردک، بقایای چسب قاب پشت را جدا کنید و سطح ان را به طور کامل تمیز کنید.
• قاب پشت را بردارید و در مکان امنی قرار دهید و عملیات تعویض باتری را ادامه دهید.
• قبل از نصب مجدد قاب پشت، بهتر است گوشی را روشن کنید و درستی و صحت کامل آن را امتحان کنید، سپس قاب را بسته و چسب ها را محکم کنید.

• قبل از نصب قاب پشت جدید، اطمینان حاصل کنید که تمام رد و بقایای چسب را از روی شاسی گوشی تمیزکاری کرده اید.
• اگر قصد دارید از همان قاب پشت قبلی استفاده کنید، با دقت بقایای چسب لبه های قاب پشت را تمیزکاری کنید.
• قاب پشت هواوی میت 10 از گلس ساخته شده است و شکننده و مستعد ترک خوردگی می باشد. هنگام تمیز کردن قاب پشت، مراقب باشید فشار بیش از حد و غیر یکنواخت به سطح آن وارد نشود.
• چسب بکار رفته برای آب بندی قاب گوشی به حدی سخت و قوی است که ممکن است هنگام تمیزکاری و جدا کردن آن از روی گلس پشت، باعث کنده شدن رنگ و پوشش قاب شود، برای جلوگیری از این اتفاق، یا قاب را کمی حرارت دهید تا چسب ها شل شوند و راحت تر جدا شوند و یا از پارچه نخی آغشته به الکل ایزوپروپیل غلیظ استفاده کنید.

• در صورتی که قاب پشت تعویضی و جدید شما مجهز به دور قاب دوربین و فلاش نیست، این قطعات را از روی قاب پشت قدیمی برداشته و روی قاب جدید نصب کنید.
• آی اُپنر را مستقیماً و به مدت 1 دقیقه روی دور قاب دوربین قرار دهید تا چسب زیر آنها شل شود.
• نوک کاردک را زیر دور قاب دوربین و فلاش قرار دهید و با دقت چسب های آنها را جدا کنید.
• فلاش این گوشی از جنس پلاستیک ساخته شده است و در صورت فشار براحتی می شکند. قبل از اینکه آن را اهرم کنید اطمینان داشته باشید که تمام چسب های زیر آن جدا شده است.
• نوک کاردک پلاستیکی را زیر دور قاب دوربین و فلاش قرار دهید و به آرامی به سمت بالا اهرم کنید تا دور قاب دوربین و همچنین فلاش جدا شوند.
• قطعات را به قاب پشت جدید منتقل کنید.

• دو مرحله بعدی نحوه برداشتن لایه توزیع حرارتی همراه با براکت پلاستیکی را نشان می دهد.
• با استفاده از پیچ گوشتی چهارسو، 8 پیچ نگهدارنده محافظ پلاستیکی را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده است.
• یکی از پیچ ها زیر برچسب سفید رنگ قرار گرفته است، ابتدا برچسب را برداشته و سپس پیچ را باز کنید.
• مطابق با تصویر دوم، نوک اسپاتول را زیر لبه راست براکت پلاستیکی قرار دهید و به آرامی به سمت بالا اهرم کنید تا محافظ شل شود.

• با انگشتان دست لبه پایین براکت پلاستیکی را گرفته و این قسمت را به آرامی بلند کنید.
• براکت پلاستیکی را از لبه بالایی گوشی هوآوی بردارید و به سمت خود بکشید.
• به آرامی لایه توزیع حرارتی مشکی رنگ را از روی گوشی بردارید. این لایه در برخی از قسمت ها بوسیله چسب در جای خود نگه داشته شده است، حین جدا کردن لایه مراقب باشید تا این لایه پاره نشود.

• نوک اسپاتول را زیر کانکتور باتری قرار دهید به آرامی به سمت بالا اهرم کنید و از سوکتش از روی مادربرد جدا کنید.
• هنگام جدا کردن کانکتورهای مثل این، مراقب باشید که نوک اسپاتول به قطعات اطراف سوکت تماس پیدا نکند.

• نوک اسپاتول را زیر کانکتور کابل سوکت شارژ قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی برد جدا شود.
• برای نصب مجدد سوکت های مثل این، ابتدا با دقت کانکتور را روی سوکت تراز کنید، از یک طرف کانکتور فشار وارد کنید تا با شنیدن صدای کلیک، آن طرف کانکتور به سوکت خود متصل شود، سپس طرف دیگر کانکتور را فشار دهید و کانکتور را به طور کامل به سوکت متصل کنید. در صورتی که کانکتور روی سوکت تراز نشده باشد ممکن است پین های آن خم شده و باعث آسیب دائمی شود.

نوک اسپاتول را زیر کابل سنسور اثرانگشت قرار دهید به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی مادربرد آزاد شود.

نوک اسپاتول را زیر کانکتور کابل سفید رنگ انتن قرار دهید به آرامی به سمت بالا اهرم کنید تا از سوکتش و از قسمت پایین گوشی جدا شود.

با استفاده از پیچ گوشتی چهارسو، هر شش پیچ نگهدارنده بلندگو را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ نشان داده شده است.

• بلندگوی هواوی میت 10 در قسمت پایین گوشی و با چسب و گیره در جای خود محکم شده است.
• کاردک پلاستیکی را از لبه راست، زیر بلندگو فرو کنید.
• با دقت و به آرامی کاردک را تا نیمه بلندگو هل دهید تا چسب زیر آن جدا شود و گیره ها شل شوند.

• کاردک را همانطور که زیر بلندگو قرار دارد به آرامی به سمت بالا اهرم کنید، لبه شل بلندگو را با دست گرفته و از قسمت تحتانی گوشی بیرون بکشید.
• بلندگو را با حرکت چپ و راست به آرامی بردارید و در جای امنی قرار دهید.

• نوک اسپاتول را در یکی از بریدگی های لبه پایینی برد وارد کنید.
• به آرامی و با دقت برد را به سمت جلو فشار دهید و از لبه پایینی گوشی دور کنید.
• این کار دوباره تکرار کنید، نوک اسپاتول را در بریدگی دیگری از لبه پایینی برد قرار دهید و به سمت جلو هل دهید تا برد به طور کامل آزاد شود.

لبه برد را با دست گرفته از قسمت پایینی گوشی بردارید.

نوک اسپاتول را زیر کانکتور کابل صفحه نمایش قرار دهید، به آرامی به سمت بالا اهرم کنید و از روی سوکتش از برد اصلی جدا کنید.

کابل صفحه نمایش را با انگشت دست گرفته به آرامی بکشید تا از قاب گوشی جدا شود.

• با استفاده از پنس سر کج، نوار چسبی که روی کانکتور کابل سنسور اثر انگشت را پوشانده است (تقریباً در لبه پایین گوشی) را بردارید.
• کانکتور کابل سنسور اثر انگشت به سوکت از نوع ZIF متصل شده است.
• با استفاده از نوک اسپاتول میله خاکستری روی سوکت را به سمت بالا هل دهید تا قفل اتصال این کابل باز شود.

• با استفاده از پنس سر کج، زبانه کشی قهوه ای رنگ کابل سنسور اثرانگشت را گرفته و بکشید تا از کابل از سوکتش جدا شود.

برای نصب مجدد کابل سنسور اثر انگشت:

کابل را تا خط سفید مشخص شده روی آن بکشید و آن را با کانکتور تراز کنید.

• میله خاکستری روی سوکت را با دقت به سمت پایین هل دهید تا کابل در جای خود قفل شود.

• مراحل بعدی نحوه برداشت صفحه نمایش از روی گوشی را نشان می دهد. صفحه نمایش با چسب قوی روی روی شاسی محکم شده است. در حالیکه امکان تعویض گلس از روی صفحه نمایش بدون آسیب به لایه های زیرین آن وجود دارد، تعویض صفحه نمایش بدون آسیب به تاچ اسکرین کار بسیار دشواری است.
• لبه سمت چپ صفحه نمایش را به مدت 2 دقیقه حرارت دهید.
• برای گرم کردن لبه های صفحه نمایش همچنین می توانید از سشوار مو، سشوار صنعتی و صفحه داغ استفاده کنید. از آنجا که جای نگرانی برای حرارت دادن بیش از حد به باتری و یا صفحه نمایش وجود ندارد، می توانید بیش تر از حد معمول حرارت بدهید تا چسب های لبه های صفحه نمایش به خوبی شل شوند.

• کاپ مکش را نزدیک به پایین گوشه چپ گوشی نصب کنید. در این لبه چسب نازک تری بکار رفته است.
• دستگیره کاپ مکش را گرفته، با نیروی قوی و یکنواخت به سمت بالا بکشید تا در درز بین صفحه نمایش و قاب گوشی شکاف کوچکی ایجاد شود.
• نوک کاردک پلاستیکی را در شکاف ایجاد شده فرو کنید.
• همانطور که در بالا اشاره شد، زیر صفحه نمایش از چسب بسیار قوی استفاده شده است و جدا کردن آن قدری مشکل است، به همین منظور:
• عملیات حرارت دهی را تکرار کنید و فرایند کشیدن دستگیره کاپ مکش و شل کردن چسب ها را چندین بار تکرار کنید.
• بجای کاردک پلاستیکی می توانید از کارت بازی استفاده کنید.
• حرارت دهی و نصب کاپ مکش را در جای دیگری از لبه چپ صفحه نمایش امتحان کنید.

• پس از ایجاد شکاف کوچک در درز بین صفحه نمایش و قاب گوشی، کاردک را وارد شکاف کنید و در امتداد چپ، بالا و راست گوشی بکشید تا چسب های زیر صفحه نمایش جدا شوند.
• در لبه بالا به خاطر وجود حاشیه و دور قاب، از چسب ضخیم تری استفاده شده است. اطمینان حاصل کنید که تمام چسب های در این لبه جدا می شوند.

•  کاردک را در لبه پایین گوشی بکشید، اطمینان حاصل کنید که کاردک را به منطقه سنسور اثرانگشت که در تصویر با کادر قرمز رنگ مشخص شده است نمی کشید.
• همانطور که چسب زیر صفحه نمایش در لبه پایین گوشی را جدا می کنید، مراقب باشید که کاردک را خیلی به نزدیکی لبه راست سنسور اثرانگشت نکشید. در این قسمت کابل سنسور اثر انگشت قرار گرفته است که مستعد پاره شدن می باشد.

• وقتی که چسب زیر صفحه نمایش در هر چهار طرف گوشی را جدا کردید، گوشه های صفحه نمایش را با دست گرفته و به سمت بالا بلند کنید.
• با استفاده از کاردک، هر گونه بقایای چسب را از روی صفحه نمایش و قاب گوشی جدا و تمیز کاری کنید.
• با دقت کابل سنسور اثر انگشت و کابل صفحه نمایش را از بریدگی مربوطه در قاب گوشی عبور دهید.

• گوشه های صفحه نمایش را با انگشت گرفته از روی قاب گوشی بردارید.
• ممکن است لازم شود که سنسور اثرانگشت را به صفحه نمایش جدید منتقل کنید. مرحله بعدی نحوه برداشتن سنسور اثرانگشت را نشان داده است.

• انگشت و یا نوک تخت اسپاتول را روی قسمت پشت سنسور اثرانگشت قرار دهید و به آرامی فشار دهید تا سنسور از جای خود جابجا شود.
• با دقت کابل سنسور را از بریدگی صفحه نمایش عبور دهید.

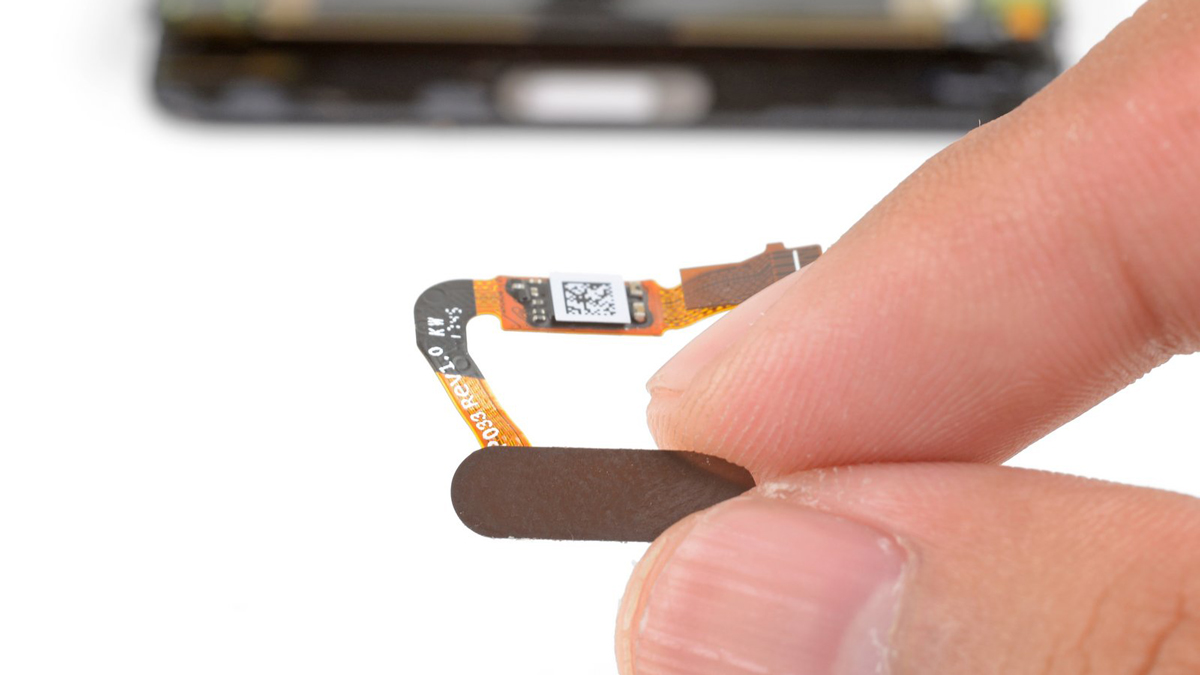

• سنسور را دست گرفته از روی صفحه نمایش بردارید.

برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید.

پس از اینکه جای چسب های قدیمی را با الکل ایزوپروپیل و پارچه تمیز، کاملاً تمیزکاری کردید، چسب های جدید را بکار ببرید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هوآوی Mate 10 گرفته شده است.
