آموزش تعویض برد شارژ هواوی میت 10

• قبل از شروع عملیات تعویض باتری، شارژ باتری گوشی موبایل هوآوی را حتی الامکان خالی نمایید یا حداقل به کمتر از 25 درصد برسانید. هر چقدر شارژ باتری لیتیوم پلیمر این گوشی کمتر باشد، احتمال بروز خطراتی مثل آتش گرفتن یا انفجار باتری هم کاهش پیدا می‌کند.
• گوشی را خاموش کنید.
• آی اُپنر را در مایکرویو قرار داده و برای حرارت دهی آماده کنید. آی اَپنر را به مدت دو دقیقه به لبه پایین گوشی قرار دهید. در صورت نیاز عملیات حرارت دهی با آی اُپنر را تکرار کنید.
• برای حرارت دهی همچنین می توانید از سشوار مو، سشوار صنعتی و یا صفحه حرارتی استفاده کنید اما مراقب باشید، حرارت بیش از حد داده نشود.
• لطفاً به دقت به تصاویر بالا نگاه کنید و جای چسب های نگهدارنده قاب پشت را بررسی نمایید. جای چسب ها با خط قرمز رنگ مشخص شده است.

• کاپ مکش را به قاب پشت، در لبه پایینی گوشی موبایل هوآوی در سمت راست سوکت شارژ، بالای میکروفن قرار دهید.
• در صورتی که قاب پشت شکسته و یا دچار ترک خوردگی شدید است، روی آن را با یک لایه چسب پهن بپوشانید تا کاپ مکش بهتر به قاب بچسبد. اگر شکستگی خیلی شدید است می توانید از چسب بسیار قوی استفاده کنید، کاپ مکش را روی قاب پشت قرار دهید و چند قطره از چسب را به کاپ بزنید.
• دستگیره کاپ مکش را گرفته با یک فشار ثابت و یکنواخت به سمت بالا بکشید تا قاب بالا بیاید و یک شکاف کوچک ایجاد شود.
• نوک کاردک پلاستیکی را در شکاف ایجاد شده قرار دهید.
• با توجه به اینکه چسب بکار رفته زیر قاب پشت توسط کارخانه بسیار قوی و محکم است، ایجاد شکاف در لبه پایین گوشی مشکل است و شاید به چندین تلاش نیاز داشته باشد. لطفاً صبور باشید و در صورت نیاز دوباره حرارت دهید.

• کاردک را در لبه تحتانی گوشی و گوشه سمت چپ بکشید تا چسب های این قسمت جدا شوند.
• در صورتی که چسب ها به سختی جدا می شوند و کاردک به خوبی پیش نمی رود، عملیات حرارت دهی را تکرار کنید و دوباره سعی کنید.
• کاردک را در درز لبه پایین رها کنید تا مانع از چسبیدن مجدد چسب ها به یکدیگر شوند.

• آی اُپنر را در لبه چپ قاب گوشی قرار دهید تا چسب در امتداد چپ گوشی شل شود.
• نوک کاردک را از قسمت پایین سمت چپ وارد درز کنید و به آرامی و با دقت چسب در امتداد چپ گوشی را جدا کنید.

همانطور که در عکس های مرحله اول نشان داده شده، در برخی از قسمت های سمت چپ گوشی از چسب بیشتری استفاده شده است، مخصوصاً این قسمت ها را بیشتر حرارت دهید تا چسب ها شل شده و راحت تر جدا شوند.

قسمت های دیگر قاب پشت گوشی را حرارت دهید و چسب بقیه لبه های گوشی را جدا کنید. پس از جداسازی چسب هر لبه یک کاردک را در درز آن لبه رها کنید تا مانع از دوباره چسبیدن چسب ها شود.

• بعد از اینکه چسب لبه ها و اطراف قاب گوشی را به طور کامل جدا کردید، قاب پشت را از روی گوشی بردارید.
• با استفاده از نوک کاردک، بقایای چسب قاب پشت را جدا کنید و سطح ان را به طور کامل تمیز کنید.
• قاب پشت را بردارید و در مکان امنی قرار دهید و عملیات تعویض باتری را ادامه دهید.
• قبل از نصب مجدد قاب پشت، بهتر است گوشی را روشن کنید و درستی و صحت کامل آن را امتحان کنید، سپس قاب را بسته و چسب ها را محکم کنید.

• قبل از نصب قاب پشت جدید، اطمینان حاصل کنید که تمام رد و بقایای چسب را از روی شاسی گوشی تمیزکاری کرده اید.
• اگر قصد دارید از همان قاب پشت قبلی استفاده کنید، با دقت بقایای چسب لبه های قاب پشت را تمیزکاری کنید.
• قاب پشت گوشی موبایل هواوی میت 10 از گلس ساخته شده است و شکننده و مستعد ترک خوردگی می باشد. هنگام تمیز کردن قاب پشت، مراقب باشید فشار بیش از حد و غیر یکنواخت به سطح آن وارد نشود.
• چسب بکار رفته برای آب بندی قاب گوشی به حدی سخت و قوی است که ممکن است هنگام تمیزکاری و جدا کردن آن از روی گلس پشت، باعث کنده شدن رنگ و پوشش قاب شود، برای جلوگیری از این اتفاق، یا قاب را کمی حرارت دهید تا چسب ها شل شوند و راحت تر جدا شوند و یا از پارچه نخی آغشته به الکل ایزوپروپیل غلیظ استفاده کنید.

در صورتی که قاب پشت تعویضی و جدید شما مجهز به دور قاب دوربین و فلاش نیست، این قطعات را از روی قاب پشت قدیمی برداشته و روی قاب جدید نصب کنید.

• آی اُپنر را مستقیماً و به مدت 1 دقیقه روی دور قاب دوربین قرار دهید تا چسب زیر آنها شل شود.
• نوک کاردک را زیر دور قاب دوربین و فلاش قرار دهید و با دقت چسب های آنها را جدا کنید.
• فلاش این گوشی از جنس پلاستیک ساخته شده است و در صورت فشار براحتی می شکند. قبل از اینکه آن را اهرم کنید اطمینان داشته باشید که تمام چسب های زیر آن جدا شده است.
• نوک کاردک پلاستیکی را زیر دور قاب دوربین و فلاش قرار دهید و به آرامی به سمت بالا اهرم کنید تا دور قاب دوربین و همچنین فلاش جدا شوند.
• قطعات را به قاب پشت جدید منتقل کنید.

• دو مرحله بعدی نحوه برداشتن لایه توزیع حرارتی همراه با براکت پلاستیکی را نشان می دهد.
• با استفاده از پیچ گوشتی چهارسو، 8 پیچ نگهدارنده محافظ پلاستیکی را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده است.
• یکی از پیچ ها زیر برچسب سفید رنگ قرار گرفته است، ابتدا برچسب را برداشته و سپس پیچ را باز کنید.
• مطابق با تصویر دوم، نوک اسپاتول را زیر لبه راست براکت پلاستیکی قرار دهید و به آرامی به سمت بالا اهرم کنید تا محافظ شل شود.

• با انگشتان دست لبه پایین براکت پلاستیکی را گرفته و این قسمت را به آرامی بلند کنید.
• براکت پلاستیکی را از لبه بالایی گوشی بردارید و به سمت خود بکشید.
• به آرامی لایه توزیع حرارتی مشکی رنگ را از روی گوشی بردارید. این لایه در برخی از قسمت ها بوسیله چسب در جای خود نگه داشته شده است، حین جدا کردن لایه مراقب باشید تا این لایه پاره نشود.

• نوک اسپاتول را زیر کانکتور باتری قرار دهید به آرامی به سمت بالا اهرم کنید و از سوکتش از روی مادربرد جدا کنید
• هنگام جدا کردن کانکتورهای مثل این، مراقب باشید که نوک اسپاتول به قطعات اطراف سوکت تماس پیدا نکند.

• نوک اسپاتول را زیر کانکتور کابل سوکت شارژ قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی برد جدا شود.
• برای نصب مجدد سوکت های مثل این، ابتدا با دقت کانکتور را روی سوکت تراز کنید، از یک طرف کانکتور فشار وارد کنید تا با شنیدن صدای کلیک، آن طرف کانکتور به سوکت خود متصل شود، سپس طرف دیگر کانکتور را فشار دهید و کانکتور را به طور کامل به سوکت متصل کنید. در صورتی که کانکتور روی سوکت تراز نشده باشد ممکن است پین های آن خم شده و باعث آسیب دائمی شود.

نوک اسپاتول را زیر کابل سنسور اثرانگشت قرار دهید به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی مادربرد آزاد شود.

نوک اسپاتول را زیر کانکتور کابل سفید رنگ انتن قرار دهید به آرامی به سمت بالا اهرم کنید تا از سوکتش و از قسمت پایین گوشی جدا شود.

با استفاده از پیچ گوشتی چهارسو، هر شش پیچ نگهدارنده بلندگو را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ نشان داده شده است.

• بلندگوی هواوی میت 10 در قسمت پایین گوشی و با چسب و گیره در جای خود محکم شده است.
• کاردک پلاستیکی را از لبه راست، زیر بلندگو فرو کنید.
• با دقت و به آرامی کاردک را تا نیمه بلندگو هل دهید تا چسب زیر آن جدا شود و گیره ها شل شوند.

• کاردک را همانطور که زیر بلندگو قرار دارد به آرامی به سمت بالا اهرم کنید، لبه شل بلندگو را با دست گرفته و از قسمت تحتانی گوشی بیرون بکشید.
• بلندگو را با حرکت چپ و راست به آرامی بردارید و در جای امنی قرار دهید.

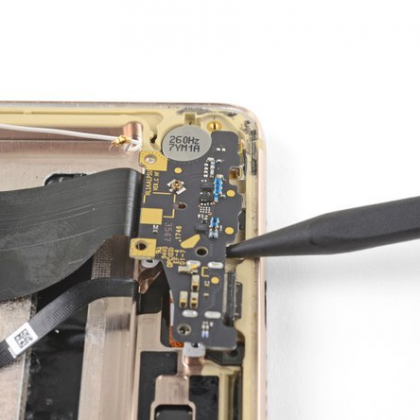

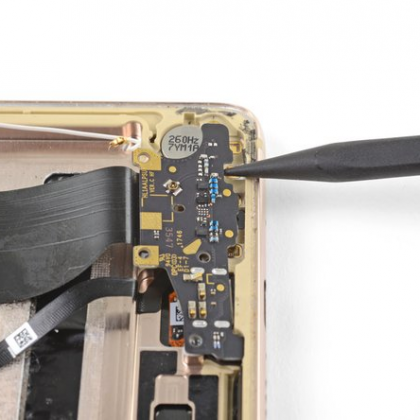

• نوک اسپاتول را در یکی از بریدگی های لبه پایینی برد وارد کنید.
• به آرامی و با دقت برد را به سمت جلو فشار دهید و از لبه پایینی گوشی دور کنید.

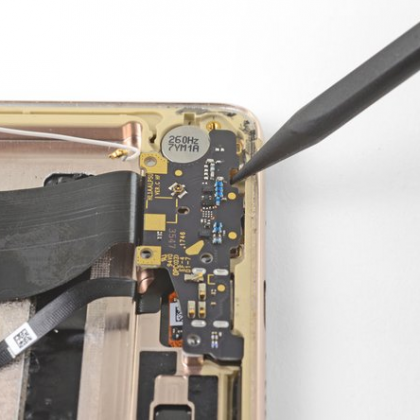

• این کار دوباره تکرار کنید، نوک اسپاتول را در بریدگی دیگری از لبه پایینی برد قرار دهید و به سمت جلو هل دهید تا برد به طور کامل آزاد شود.

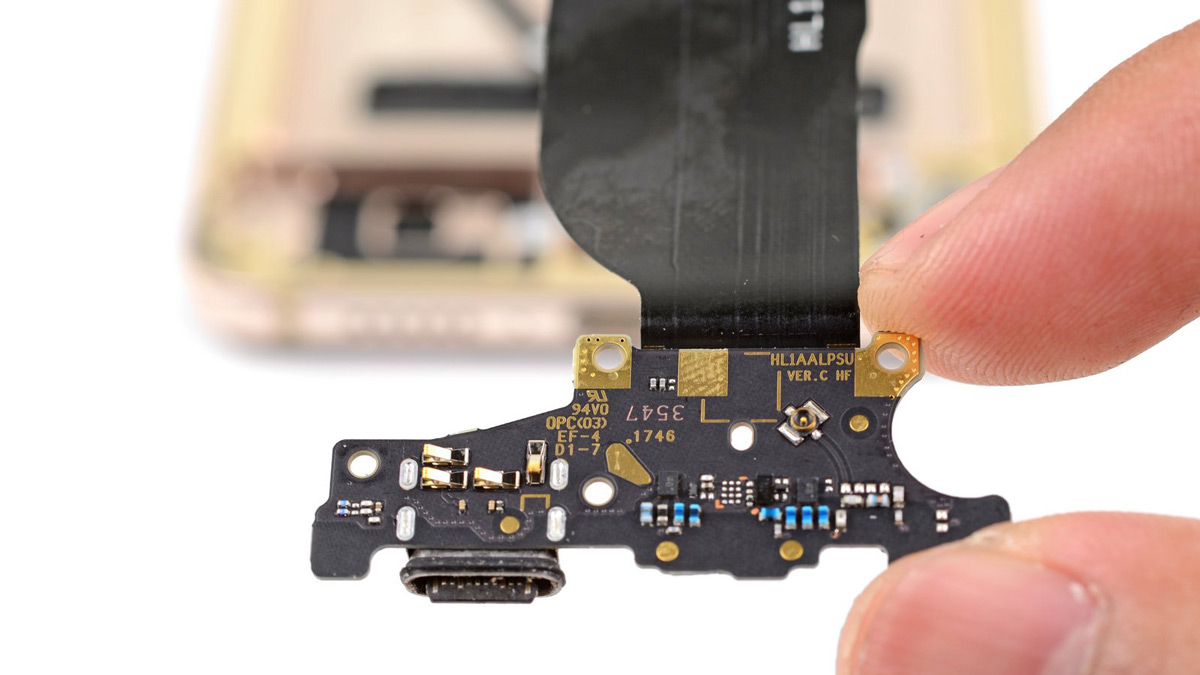

لبه برد را با دست گرفته از قسمت پایینی گوشی بردارید.

برای نصب مجدد دستگاه، دستورالعمل بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید.
