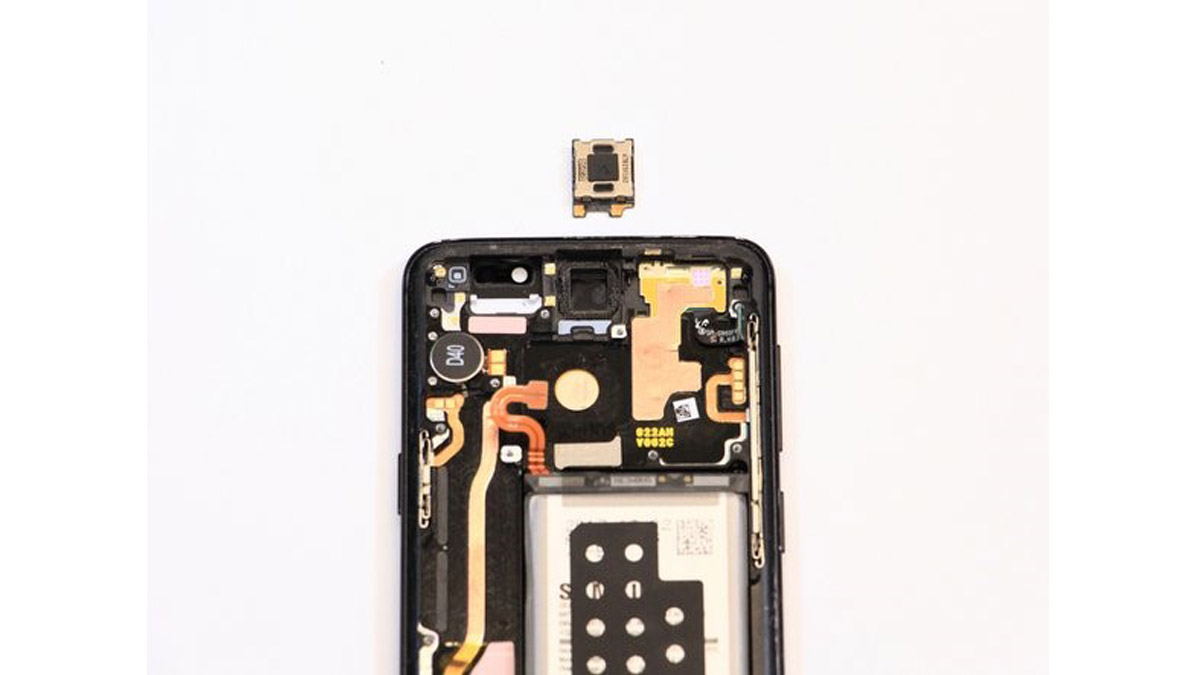

تعویض بلندگو ( کپسول گوشی) سامسونگ گلکسی S9

تعویض بلندگو ( کپسول گوشی) سامسونگ گلکسی S9

بلندگو به عنوان یک مبدل در دستگاه های الکترونیکی، عمل تبدیل سیگنال الکترونیکی داخل دستگاه به سیگنال صوتی خروجی قابل شنیدن برای کاربر را بر عهده دارد. بلندگو در بین تعمیرکاران موبایل به نام کپسول گوشی معروف است. در ساختمان داخلی بلندگو، از یک سیم پیچ، آهن ربا و یک معزی فلزی استفاده شده است و روی آن یک صفحه تلقی نازک (پرده دیافراگم) وجود دارد. در اثر ورود سیگنال به بلندگو، سیم پیچ عمل می کند و میدان مغناطیسی بوجود می آورد که موجب لرزش پرده دیافراگم روی آن می شود و در نهایت صدا تولید می شود. در این حالت، چنانچه این پرده دیافراگم کثیف و یا پاره شد، صدای خروچی بلندگو نارسا و نامفهوم خواهد بود. در صورت مشکل در پخش صدا به دلایل گفته شده می توانید این قطعه را با یک بلندگوی اصل تعویض کنید. قبل از شروع تعویض، به صفحه عیب یابی مراجعه کنید و بررسی کنید که مشکل صدای گوشی شما مربوط به مشکلات نرم افزاری نیست. اگر مشکل سخت افزاری است، با خرید یک قطعه بلندگوی اورجینال با استفاده از دستورالعمل حاضر نسبت به تعویض بلندگو اقدام نمایید. باز کردن گوشی سامسونگ گلکسی S9 خاصیت ضد آب بودن دستگاه را به خطر می اندازد. اگر واشر چسبی را تعویض نکنید، گوشی به طور نرمال و طبیعی کار می کند اما دیگر در مقابل نفوذ آب مقاومت ندارد.

مدت زمان انجام کار: 1 ساعت

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. وسیله قاب باز کن مخصوص iFixit
  2. کاردک یا قطعه مثلث شکل کوچک (6 قطعه)
  3. آی اُپنر
  4. کاپ مکش دستی
  5. پیچ گوشتی چهارسو #000
  6. اسپاتول
  7. اجکتور سیم کارت

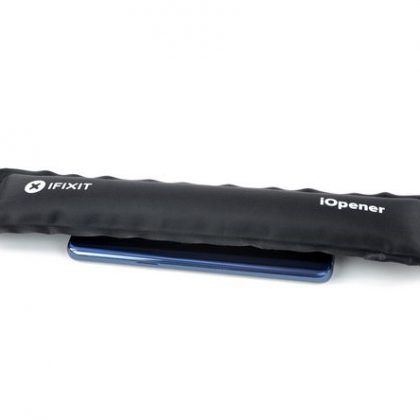

مرحله 1- برداشتن قاب پشت

  • قبل از شروع عملیات تعویض باتری، گوشی خود را خاموش کنید.
  • از آی اپنر برای شل کردن چسب ز یر گلس پشت استفاده کنید. آی¬اپنر را گرم کنید و به مدت دو دقیقه روی قاب پشت قرار دهید.
  • در طی این مرحله ممکن است لازم باشد چندین بار از این وسیله حرارتی استفاده کنید. برای اینکه دستگاه بیش از حد داغ نشود از دستورالعمل استفاده از آی¬اُپنر پیروی کنید.
  • چسب سامسونگ گلکسی S9 بسیار قوی و محکم است. بجای آی¬آپنر می توان از سشوار مو، هیتر و یا صفحات داغ استفاد کرد، به هر حال دقت کنید که گوشی رابیش از حد حرارت ندهید ، صفحه نمایش آمولد و باتری داخل دستگاه هر دو به حرارت بیش از حد حساس هستند و زود از بین می روند.

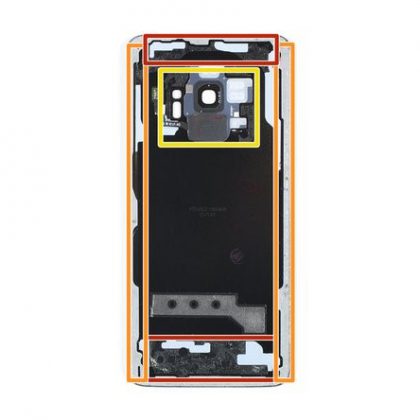

مرحله 2- تمام چسب های نگهدارنده قاب پشت را جدا کنید.

  • در مراحل زیر، باید تمام چسب های نگهدارنده قاب پشت را جدا کنید.

همانطورکه در این تصویر مشاهده می کنید چسب ها در داخل قاب پشت قرار گرفته اند.

  • در ادامه باید چسب هایی که در این مناطق وجود دارند را برش دهید:
  • در این قسمت ها بیشترین و ضخیم ترین چسب قرار گرفته است. در تصویر مربوطه با کادر قرمز رنگ مشخص شده است.
  • در این قسمت ها کمترین و نازکترین چسب استفاده شده است. در تصویر مربوطه با کادر نارنجی رنگ مشخص شده است.
  • از اهرم کردن و یا بریدن این منطقه جداً خودداری کنید، در این قسمت کابل منعطف سنسور اثرانگشت قرار دارد. در تصویر این قسمت با کادر زرد رنگ مشخص شده است.

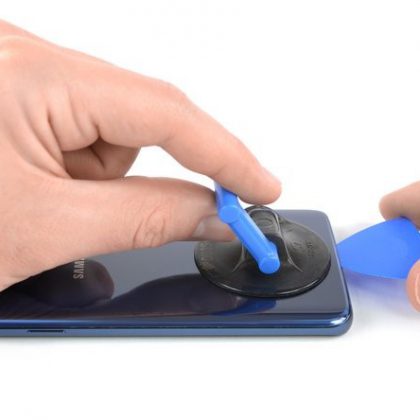

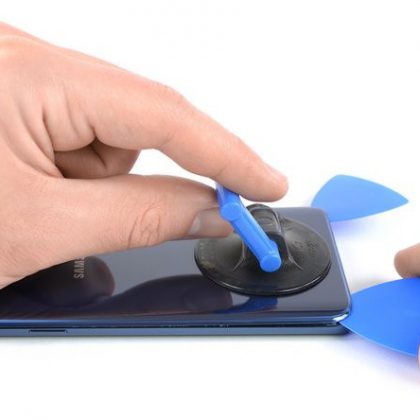

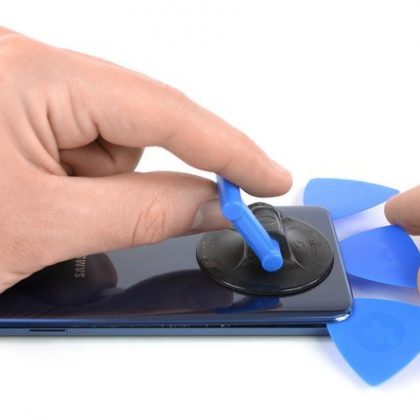

مرحله 3- کاپ مکش را وصل کنید و بکشید و بین قاب پشت و فریم یک شکاف کوچک ایجاد کنید.

  • اگر گلس عقب گوشی شکسته باشد، ممکن است که کاپ مکش روی آن نچسبد. سعی کنید گلس پشت را با استفاده از نوار چسب قوی بلند کنید و یا وقتی کاپ مکش را به گلس عقب زدید با چسب قوی آن را بچسبانید و با دقت عمل کنید.
  • کاپ مکش را به قاب پشت وصل کرده فشار دهید.
  • کاپ مکش را بکشید و لبه پایین قاب پشت را بلند کنید و بین قاب پشت و فریم یک شکاف کوچک ایجاد کنید.
  • کشیدن دستگیره کاپ مکش و ایجاد شکاف، مستلزم اعمال نیروی قابل توجه است، البته این کشیدن و اعمال نیرو باید به اندازه ای باشد که تنها یک شکاف کوچک بین قاب پشت و فریم ایجاد شود، و بتوان کاردک و یا ابزار شکافنده را وارد شکاف کرد. اگر برای همین مقدار ایجاد شکاف هم مشکل دارید و کار سخت شده است، چندین بار حرارت بدهید تا چسب ها شل شوند و دوباره امتحان کنید. توجه داشته باشید که چسب ها به سرعت سرد می شوند، بنابراین ممکن است حرارت دهی را تکرار کنید.
  • کاردک را وارد شکاف کنید و به گوشه راست پایین گوشی بکشید و همانجا رها کنید.
  • کاردک دوم را وارد کنید و به سمت گوشه چپ پایین گوشی بکشید.
  • کاردک سوم را در پایین گوشی در وسط دو کاردک قبلی وارد کنید. این کاردک در حین برداشتن گلس پشت تا آخر باقی می ماند و مانع از چسبیدن دوباره چسب ها می شود.

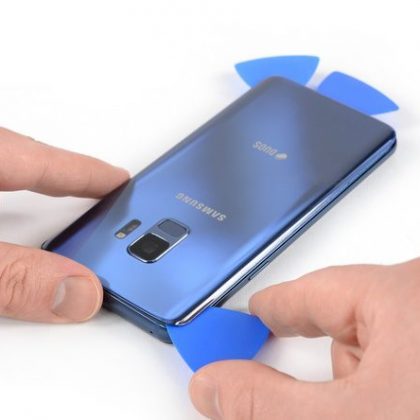

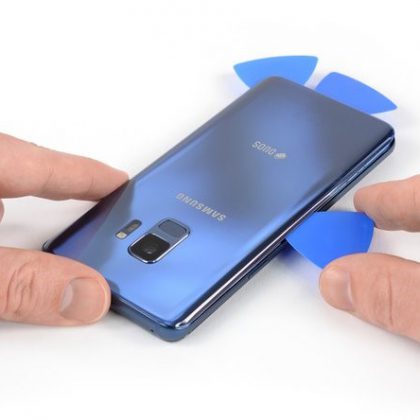

مرحله 4- کاردک را از پایین گوشه سمت چپ به سمت بالای گوشی بکشید

  • در حالیکه تنها نوک کاردک را در شکاف قرار داده اید، آن را از پایین گوشه سمت چپ در به سمت بالای گوشی بکشید.
  • کارد را در گوشه بالای بشکید و رها کنید تا مانع از چسبیدن دوباره چسب ها و قاب به یکدیگر شود.

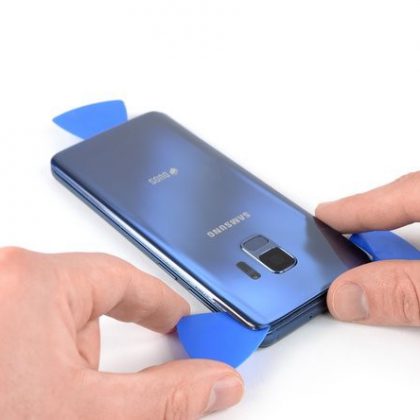

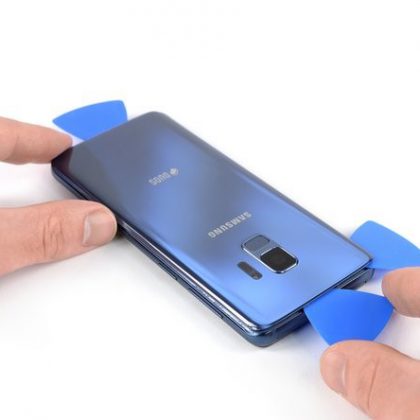

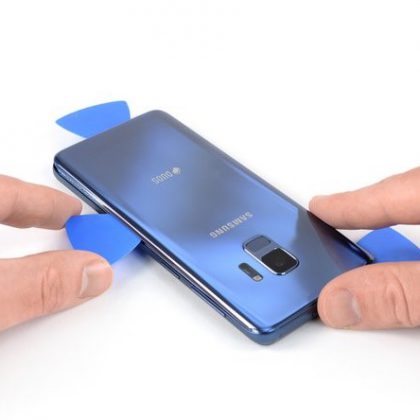

مرحله 5- کاردک را از پایین گوشه راست در امتداد سمت راست به بالای گوشی بکشید.

  • کاردک را از پایین گوشه راست در امتداد سمت راست به بالای گوشی بکشید.
  • اگر برش چسب ها سخت است و کاردک با فشار زیاد هم پیش نمی رود، حرارت بیشتری اعمال کنید. در طی فرایند برداشت قاب پشت، قاب همواره تحت فشار است و اگر چسب ها به اندازه کافی شل نشده باشند، احتمال شکستن آن وجود دارد.
  • نوک کاردک را اطراف گوشه ها بکشید و باقیمانده چسب ها در بالای گوشی را برش دهید.
  • با اینکه چسب ها را جدا کردید اما گلس پشت هنوز به طور کامل جدا نشده است. کابل منعطف اسکنر اثرانگشت هنوز قاب پشت را به مادربورد وصل کرده است.

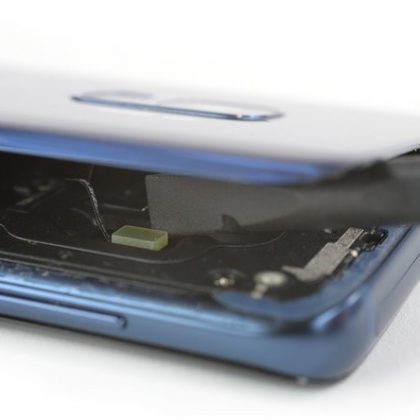

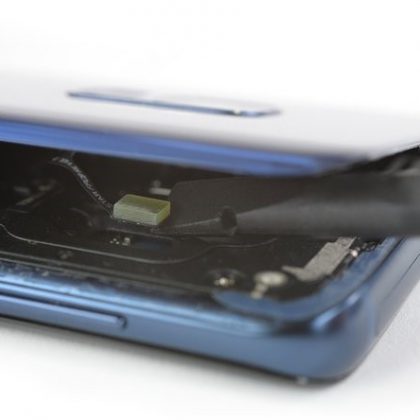

مرحله 6- سمتی از گلس پشت که در آن دکمه تغییر حجم صدا واقع شده است را بلند کنید

  • با دقت، سمتی از گلس پشت که در آن دکمه تغییر حجم صدا واقع شده است را بلند کنید.
  • با استفاده از لبه اسپاتول کابل منعطف سنسور اثرانگشت را اهرم کنید و از سوکتش جدا کنید.

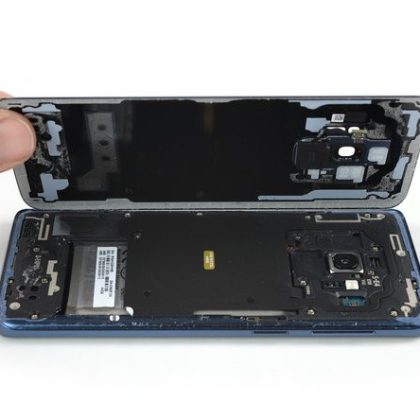

مرحله 7- گلس پشت را بردارید

  • پس از جدا کردن کابل منعطف سنسور اثرانگشت، گلس عقب را بردارید.
  • هنگام نصب گوشی، با رعایت دستورالعمل مربوطه، چسب ها را تعویض کنیدو گلس پشت را مجدداً نصب کنید.
  • در صورتی که قصد تعویض گلس عقب گوشی خود را دارد، با پیروی از دستورالعمل مربوطه، دور قاب دوربین عقب شامل اثرانگشت را روی گلس عقب جدید انتقال داده و گلس را نصب کنید.

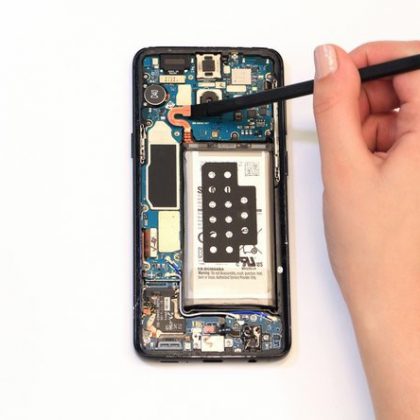

مرحله 8- کانکتور باتری را جدا کنید.

با استفاده از اسپاتول کانکتور باتری را جدا کنید. نوک اسپاتول را زیر کانکتور باتری قرار دهید و به آرامی به سمت بالا اهرم کنید و از سوکتش خارج کنید.

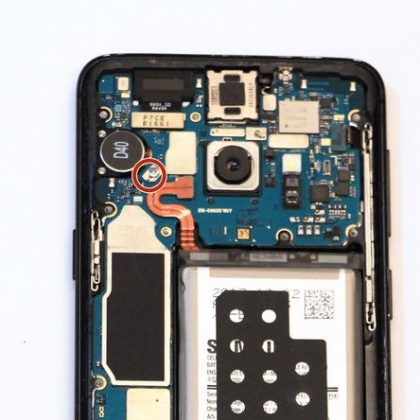

مرحله 9- پیچ سه میلی متری را باز کنید.

با استفاده از پیچ گوشتی چهارسو، پیچ سه میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با دایره قرمز رنگ مشخص شده است.

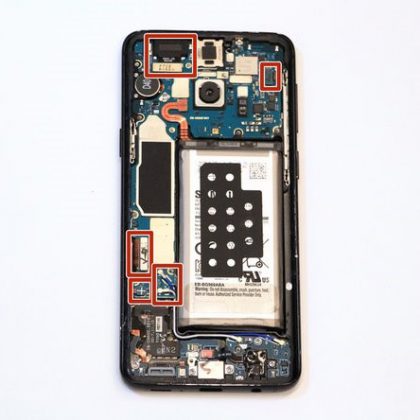

مرحله 10- کابل ها را اهرم کنید.

با استفاده از اسپاتول، 6 کابل که در تصویر دور آنها کادر قرمز رنگ کشیده شده است را اهرم کنید و هر یک از کابل ها را از سوکتش خارج کنید.

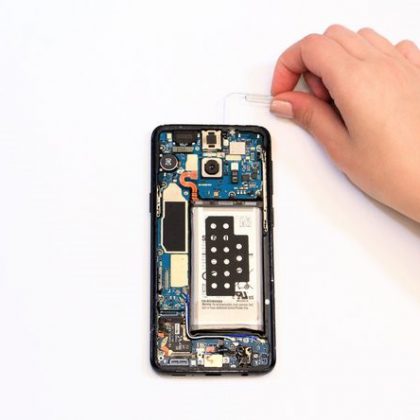

مرحله 11- خشاب سیم کارت را بردارید.

با استفاده از اجکتور سیم کارت و یا با نوک سوزن خشاب سیم کارت را بیرون بیاورید. نوک اجکتور را در سوراخ کنار خشاب سیم کارت فرو کرده، وقتی خشاب بیرون پرید با انگشت آن را گرفته، در آورید.

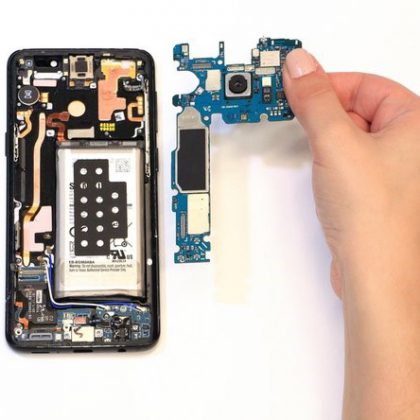

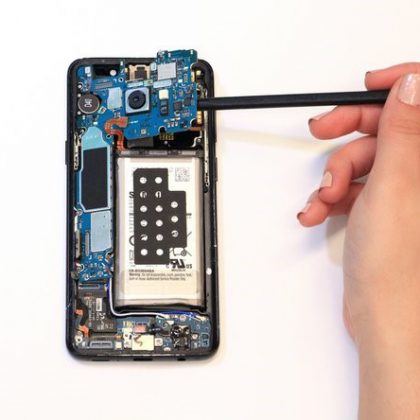

مرحله 12 – مادربورد را بردارید.

نوک اسپاتول را زیر مادربورد قرار داده کمی اهرم کنید تا مادربورد آزاد شود، سپس لبه آن را با انگشت گرفته، بردارید.

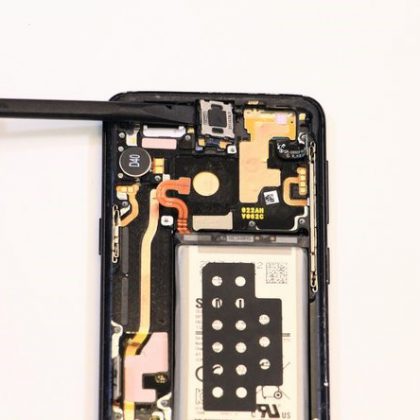

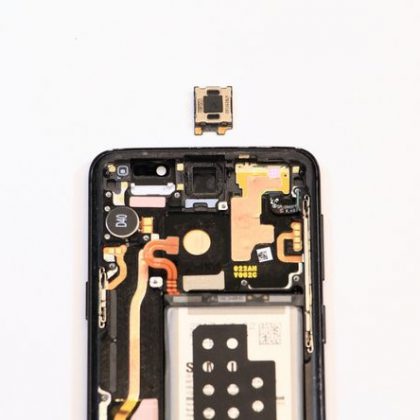

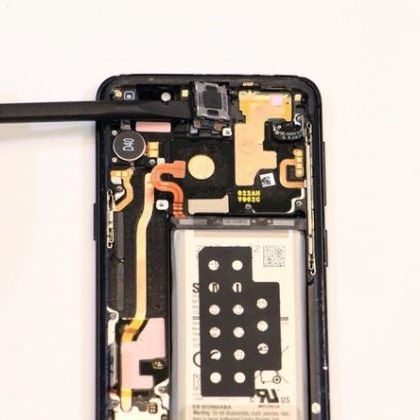

مرحله 13- بلندگو را اهرم کنید و بردارید.

نوک اسپاتول را زیر قطعه بلندگو قرار دهید و به آرامی به سمت بالا اهرم کنید تا بلندگو از جای خود بیرون بیاید. با نوک پنس لبه بلندگو را گرفته، بردارید.

برای نصب قطعات این دستگاه تمام مراحل بالا را از آخر به اول انجام دهید.
