آموزش تعویض کپسول زنگ گوشی آیفون 11 پرو

آموزش تعویض کپسول زنگ گوشی آیفون 11 پرو

از دستورالعمل زیر برای برداشتن و یا تعویض کپسول زنگ گوشی آیفون 11 پرو خود استفاده کنید. مجموعه سنسور جلو، شامل یک میکروفون، سنسور نور محیطی، فلاش و سنسور مجاورتی است.

این مجموعه در کارخانه روی آیفون شما نصب شده است و برای هر گوشی منحصربفرد می باشد. بنابراین هنگام تعویض، این مجموعه باید با دقت از روی ال سی دی قدیمی برداشته شده و روی ال سی دی جدید منتقل شود. فلاش (flood illuminator) بخشی از قابلیت بیومتریک تشخیص چهره را تشکیل می دهد، و در صورتی که این قطعه اصلی، خراب و یا به درستی نصب نشود، عملکرد سیستم تشخیص چهره را مختل خواهد کرد، بنابراین حین تعویض بیشترین دقت صورت گیرد تا به این سنسور آسیب وارد نشود. در صورتی که شکسته و یا خراب شده باشد تنها شرکت اپل می تواند عملکرد سیستم تشخیص چهره (Face ID) را بازیابی کند.

مدت زمان انجام کار: 1 ساعت و 30 دقیقه

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. آی اُپنر
  2. کاردک یا قطعه مثلث شکل کوچک (6 کاردک)
  3. کاپ مکش دستی
  4. پیچ گوشتی t1 مخصوص باز کردن پیچ های آیفون
  5. قاب باز کن (iSclack)
  6. پیچ گوشتی سه سو Y000
  7. پیچ گوشی برای بازی کردن پیچ های فلیپسی #000
  8. اسپاتول
  9. پنس

قطعات و مواد مصرفی مورد نیاز:

  1. کپسول زنگ گوشی و مجموعه سنسور جلو آیفون 11 پرو
  2. چسب مونتاژ صفحه نمایش آیفون 11 پرو

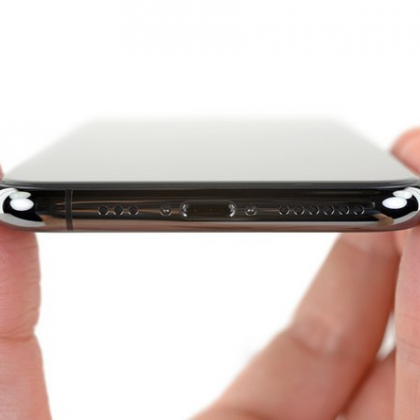

مرحله 1- پیچ های t1 لبه پایین گوشی را باز کنید.

  • قبل از شروع عملیات، شارژ باتری اپل را به زیر 25% تخلیه کنید. باتری های لیتیوم یون که شارژ بالایی داشته باشد در صورت سوراخ شدن و یا زخمی شدن با ابزارهای فلزی نوک تیز به احتمال زیاد منفجر به نشت مواد شیمایی و آتش سوزی و یا انفجار می شود.
  • قبل از باز کردن گوشی، گوشی آیفون را خاموش کنید.
  • با پیچ گوشتی t1، دو پیچ بلند 6.7 میلیمتری در لبه پایین قاب آیفون را باز کنید.
  • باز شدن آیفون، خاصیت ضد آب بودنش را به خطر می اندازد. قبل از رفتن به مرحله بعدی، واشرهای آب بندی که زیر کلگی پیچ ها قرار دارند را تعویض کنید و یا حداقل مراقب باشید که آیفون در معرض آب قرار نگیرد.

مرحله 2- لبه پایین گوشی را حرارت دهید

  • لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب زیر نمایشگر می شود و باعث می شود که راحت تر باز شود.
  • از سشوار مو و یا سشوار صنعتی استفاده کنید و یا آی¬اُپنر را از قبل گرم کرده به مدت یک دقیقه روی لبه پایین قاب آیفون 11 پرو قرار دهید تا چسب های زیر صفحه نمایش شل شوند.

مرحله 3- ابزار قاب باز کن و یا iSclack را روی گوشی نصب کنید

  • دو مرحله بعدی نحوه استفاده از iSclack (قاب باز کن) را شرح می دهد. قاب باز کن Jakemy JM-OP05 وسیله ای است که اکثر تعمیرکاران برای باز کردن قاب از آن استفاده می کنند. اگر شما از این وسیله استفاده نمی کنید و یا تمایلی به استفاده از آن ندارید، دو مرحله بعدی را کنار بگذارید و از روش دیگری که در ادامه شرح خواهیم داد استفاده کنید.
  • اگر در وسط آی اسکلک، قطعه عمق سنج پلاستیکی متصل شده، آن را بردارید. در گوشی های بزرگتر، مثل این آیفون به این قطعه نیازی نیست.
  • کاپ های مکش iSclack را در نزدیکی لبه پایین آیفون قرار دهید، یکی از کاپ ها را روی پنل جلو و دیگری را روی پنل عقب نصب کنید.
  • هر دو کاپ مکش را فشار دهید تا محکم به پنل جلو و عقب بچسبند.

نکته: اگر گلس جلو و یا قاب پشت دچار شکستگی شدید است، یک لایه چسب پهن روی پنل بیندازید و سپس کاپ ها را روی سطح چسب شده قرار دهید. معمولاً در جعبه ابزار iSclack، چسب پهن گذاشته شده است.

مرحله 4- شکاف کوچکی ایجاد کنید

  • گوشی خود را محکم نگه دارید و دستگیره های iSclack را کمی فشار داده به هم نزدیک کنید تا صفحه نمایش از قاب عقب به آرامی جدا شود.
  • در این مرحله سعی نکنید صفحه را به طور کامل جدا کنید، همین که شکاف کوچکی در لبه پایین ایجاد شود کافی است.
  • نوک کاردک پلاستیکی را در داخل شکاف ایجاد شده زیر صفحه نمایش فرو کنید.
  • از دو مرحله بعدی عبور کنید.

مرحله 5- کاپ مکش دستی را روی پنل جلو وصل کنید.

  • اگر بجای iSlack از کاپ مکش دستی استفاده می کنید. پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی صفحه نمایش قرار دهید، مراقب باشید روی گلس چروک نیفتد.
  • اگر صفحه نمایش دچار شکستگی شدید است، روی آن یک لایه چسب پهن قرار دهید سپس کاپ را روی سطح چسب شده بزنید، این کار باعث می شود که کاپ مکش بهتر بچسبد و شکاف راحت تر ایجاد شود. اگر چسب پهن موجود نبود می توانید به لبه کاپ مکش چسب مایع قوی بزنید و کاپ را به صفحه بچسبانید.

مرحله 6- صفحه نمایش را به آرامی بلند کنید

  • دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
  • نوک کاردک پلاستیکی را در شکاف ایجاد شده قرار دهید.
  • چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را در آن قرار دهید.

مرحله 7- چسب زیر صفحه نمایش در سمت چپ را جدا کنید.

  • کاردک را در امتداد لبه چپ تا گوشه ها بالا بکشید و چسب در سمت چپ گوشی را جدا کنید.
  • نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در سمت چپ آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 8- چسب زیر صفحه نمایش در لبه پایین آیفون را جدا کنید

  • کاردک پلاستیکی را در شکاف ایجاد شده در لبه پایین آیفون قرار دهید و به سمت راست بکشید تا چسب های این قسمت نیز جدا شوند.
  • نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در این قسمت آیفون آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 9- چسب زیر صفحه نمایش سمت راست گوشی را جدا کنید.

لبه فوقانی صفحه نمایش علاوه بر چسب نیز با گیره به فریم گوشی متصل شده است.

  • لبه راست گوشی را با دست گرفته و به آرامی بکشید تا کمی شکاف ایجاد شود
  • کاردک را به گوشه راست بالای گوشی وارد کنید.

مرحله 10- بقیه های چسب های زیر صفحه نمایش را جدا کنید.

  • کاردک را به سمت پورت شارژ بکشید و شکاف بزرگتری در این قسمت ایجاد کنید.
  • کاردک را به بالا گوشه چپ صفحه نمایش بکشید و چسب های باقیمانده که صفحه نمایش را به فریم نگه داشته است را جدا کنید.

مجدداً، مراقب باشید نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف سنسور جلو آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 11- کاپ مکش را بردارید

  • با انگشت زائده کوچک روی کاپ مکش را بکشید و کاپ را از پنل جلو جدا کنید.
  • اگر از قاب کش استفاده می کنید و هنوز به آیفون متصل است، کاپ ها را جدا کرده و قاب کش را بردارید.

مرحله 12- صفحه نمایش را از روی آیفون بردارید.

  • آیفون را روی میز کار قرار دهید لبه سمت چپ صفحه نمایش آیفون را با دست گرفته و به طور کتابی از روی قاب پشت گوشی باز کنید.
  • صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به برد اصلی و به یکدیگر متصل هستند.
  • صفحه نمایش را بلند کنید و به یک جسم محکم مثلاً جعبه خود آیفون تکیه دهید.
  • نکته: وقتی ال سی دی را بلند کردید مراقب باشید که در اثر افتادن آن روی کف، به کابل ها و اتصالات آسیب نرسد، بنابراین می توانید از جعبه گوشی استفاده کنید و یا نهایتاً جسم سنگینی پشت آن بگذارید تا مانع از افتادن و تکان خوردن صفحه شود (به تصویر سوم دقت کنید)

مرحله 13- پیچ های براکت کانکتور باتری را باز کنید

  • با استفاده از پیچ گوشتی Y000 سه پیچ 1.3 میلی متری نگهدارنده براکت کانکتور باتری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ نشان داده شده است.
  • در سراسر عملیات تعمیر گوشی، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید.
  • هنگام نصب مجدد، و قبل از چسباندن صفحه نمایش، بهتر است گوشی را روشن کنید و از کارکرد درست آن اطمینان حاصل نمایید. سپس کانکتور باتری را جدا کرده و ادامه دهید.

مرحله 14- براکت کانکتور باتری را بردارید.

پس از باز کردن پیچ های براکت، با نوک پنس سرکج VETUS ESD-15 لبه براکت کانکتور باتری را گرفته از جای خود بردارید.

مرحله 15 - اتصال باتری را جدا کنید.

  • نوک اسپاتول و یا ناخن را زیر کانکتور باتری قرار دهید به آرامی به سمت بالا اهرم کنید و از سوکتش از روی برد اصلی آزاد کنید.
  • سعی کنید به درزبند سیلیکونی مشکی اطراف آن و همچنین سایر کانکتورهای متصل به برد آسیبی وارد نشود. این آب بندها، محافظت بیشتری از ورود آب و گرد و خاک به داخل بعمل می آورند.
  • کانکتور را کمی به سمت بیرون از برد خم کنید تا از اتصال ناگهانی آن با این سوکت جلوگیری شود و در حین تعمیر جریان کشی برق نداشته باشد.

مرحله 16 - پیچ های براکت برد اصلی را باز کنید

با استفاده از پیچ گوشتی سه سو، هر شش پیچ 1.3 میلی متری که براکت برد اصلی را در جای خود نگه داشته است را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ نشان داده شده است.

مرحله 17 – براکت نگهدارنده برد اصلی را بردارید.

با استفاده از پنس سر کج، لبه براکت نگهدارنده برد را گرفته از جای خود بردارید.

مرحله 18 – کانکتور کابل صفحه نمایش را جدا کنید.

  • نوک اسپاتول و یا ناخن را زیر کانکتور کابل پنل اولد قرار داده به آرامی به سمت بالا اهرم کنید و از سوکتش آزاد کنید.
  • برای نصب کانکتورهای فشاری مثل این، ابتدا با دقت کانکتور را روی سوکتش تراز کنید، یک طرف کانکتور را فشار دهید تا در جای خود قرار بگیرد، سپس طرف دیگر کانکتور را نیز فشار دهید. هرگز به قسمت وسط کانکتور فشار وارد نکنید. اگر کانکتور و سوکت به خوبی تراز نشده باشند، پین های کانکتور خم می شود و صدمه وارد می کند.

مرحله 19 – کانکتور کابل مجموعه سنسور جلو را جدا کنید.

  • نوک اسپاتول و یا ناخن را زیر کانکتور کابل مجموعه سنسور جلو قرار دهید به آرامی به سمت بالا اهرم کنید و از روی سوکتش آزاد کنید.
  • نوک اسپاتول و یا ناخن را زیر کانکتور کابل دیجیتایزر قرار دهید به آرامی به سمت بالا اهرم کنید و از روی سوکتش آزاد کنید.
  • در صورتی که بعد از تعویض باتری و عملیات تعمیر، بخش و یا قسمتی از صفحه نمایش به تاچ عکس العمل نشان نمی دهد، کانکتور باتری را قطع کنید و کانکتور دیجیتایزر را مجدداً بررسی کنید. اطمینان حاصل کنید که کانکتور محکم در جای خود قرار گرفته است و اینکه هیچ گونه گرد و خاک و یا جسم خارجی مانع از برقراری اتصال درست آن نشده است.

می توانید آموزش تعویض باتری آیفون 11 پرو را در سایت مشاهده کنید.

مرحله 20 – مجموعه صفحه نمایش را بردارید

  • لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بلند کنید.
  • هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

مرحله 21 – پیچ های نگهدارنده کپسول زنگ گوشی و یا مجموعه سنسور جلو را باز کنید.

  • با استفاده از پیچ گوشی سه سو، هر سه پیچ نگهدارنده کپسول زنگ گوشی و یا مجموعه سنسور جلو که به پشت صفحه نمایش متصل شده اند را باز کنید:
  • دو پیچ 1.3 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ مشخص شده است.
  • پیچ 1.9 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ مشخص شده است.

مرحله 22- مجموعه کپسول زنگ گوشی را به سمت دیگر هدایت کنید.

  • کپسول زنگ گوشی با کمی چسب در جایگاه خود متصل شده است.
  • نوک اسپاتول را زیر کپسول زنگ گوشی قرار دهید و به آرامی به سمت بالا اهرم کنید.
  • مطابق با تصویر، مجموعه کپسول زنگ گوشی را به سمت دیگر هل دهید و از لبه بالایی صفحه نمایش دور کنید.

بلندگو هنوز از طریق کابل های بسیار نازک به برد متصل است. دقت کنید که فشار بیش از حد به آن وارد نکنید تا آسیب نبیند.

مرحله 23 – لبه بالایی صفحه نمایش را حرارت دهید

با استفاده از سشوار مو، سشوار صنعتی و یا آی¬اُپنر قسمت بالای صفحه نمایش را به مدت 1 تا 2 حرارت دهید تا چسب های نگهدارنده سنسورهای جلو شل شوند.

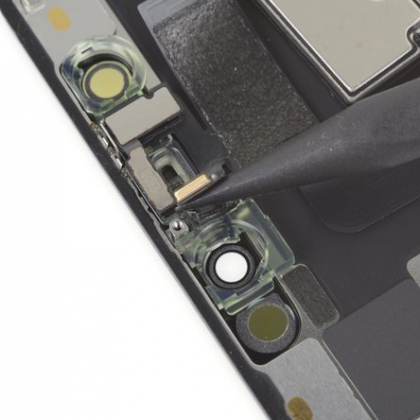

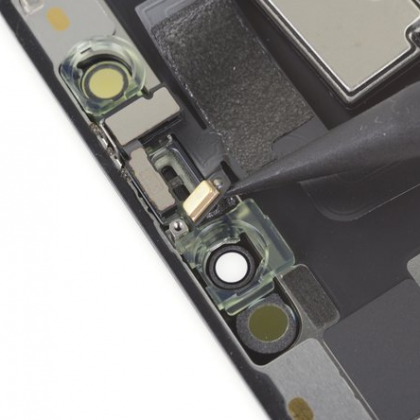

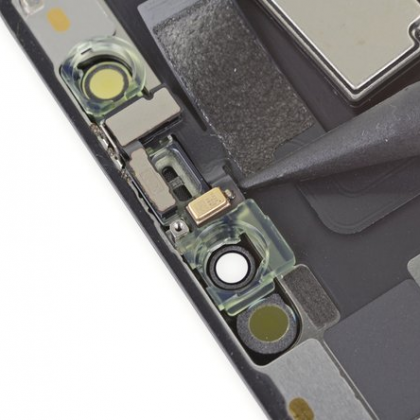

مرحله 24 – میکروفون را اهرم کنید.

  • نوک اسپاتول را زیر کانکتور کابل منعطف میکروفون قرار دهید و به آرامی به سمت بالا اهرم کنید تا ابتدا از سوکتش آزاد شود سپس مطابق با عکس، با دقت آن را از جایگاه خود در پنل جلو جدا کنید.
  • مراقب باشید که کابل منعطف کشیده نشود و یا آسیب نبیند.

مرحله 25 – کانکتور سنسور نور محیطی را جدا کنید.

  • با استفاده از پنس سر کج، لبه سنسور نور محیطی را گرفته و با دقت به سمت بالا بکشید تا از جایگاه خود در صفحه نمایش جدا شود.
  • در صورتی که سنسور نور محیطی براحتی از جایگاه خود جدا نمی شود، حرارت بیشتری اعمال کنید و دوباره امتحان کنید.
  • این سنسور هنوز بوسیله کابل منعطف بسیار نازک به مجموعه سنسورها متصل است. مراقب باید که سنسور را نکشید و یا به آن فشار وارد نکنید.

مرحله 26 – سنسور نور محیطی را از جای خود بردارید.

  • در صورتی که سنسور نور محیطی را با موفقیت جدا کردید (مطابق با تصویر اول) کار را با مراحل بعدی ادامه دهید.
  • زیر سنسور نور محیطی در جایی که به صفحه نمایش متصل است یک نوار دیفیوزر سفید رنگ قرار دارد. همانطور که در تصویر دوم می بینید، در صورتی که حین جدا کردن سنسور نور محیطی نوار دیفیوزر سفید رنگ از روی سنسور جدا شد و روی صفحه نمایش باقی ماند، آن را با استفاده از یک تیغ نازک و یا ابزار تیز از قسمت بالا جدا کنید. برای اینکه براحتی جدا شود، کمی حرارت بدهید.
  • برای نصب مجدد، ابتدا نوار دیفیوزر را به صفحه نمایش نصب کنید. اطمینان حاصل کنید که نما رویی آن در جهت درست قرار دارد (نما جلو در تصویر اول و نما پشت در تصویر سوم نشان داده شده است).
  • سپس، سنسور نور محیطی را روی قسمت فوقانی نوار دیفیوزر تنظیم کنید. ابتدا باید سنسور را در جهت درست خود نگه دارید و در همین حین پیچ های نگهدارنده مجموعه سنسور جلو را ببندید. وقتی که پیچ ها سفت شدند، سنسور در جای خود محکم می شود و به درستی کار خواهد کرد.

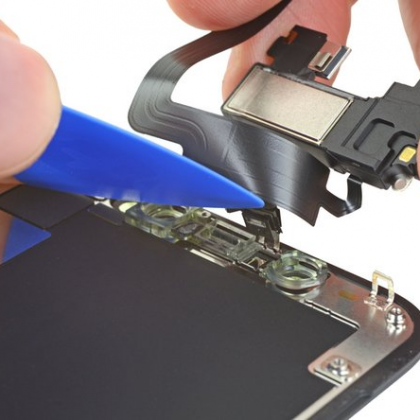

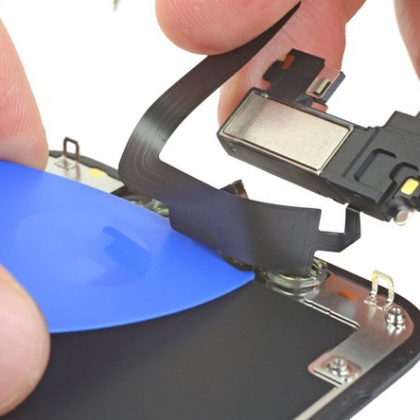

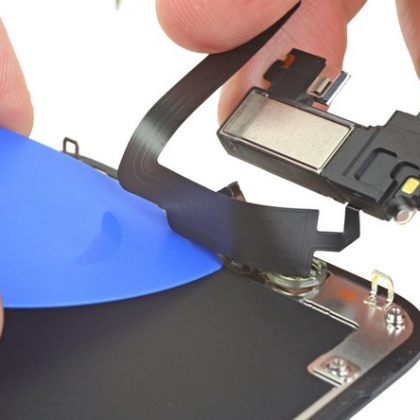

مرحله 27- ماژول سنسور مجاورتی + فلاش را جدا کنید.

  • از سمت چپ به راست شروع کنید، نوک کاردک پلاستیکی را زیر کابل منعطف و زیر سنسور مجاورتی + ماژول فلاش قرار بدهید و بکشید.
  • به آرامی ماژول را به سمت بالا اهرم کرده تا از حفره اش در پنل جلو جدا شود.
  • کپسول زنگ گوشی را با دست گرفته، بلند کنید و نگه دارید تا تنها از دسترس دور شود. مراقب باشید کابل منعطف نازک آن را پاره نکنید.

مرحله 28- کپسول زنگ گوشی و مجموعه سنسور جلو را بردارید.

  • با استفاده از پنس سر صاف، لبه کپسول زنگ گوشی و مجموعه سنسور جلو را گرفته از روی صفحه نمایش بردارید.

در هنگام نصب، موقعیت ماژول پلاستیکی سیاه رنگ را که حاوی قطعات زیر است را بررسی کنید:

  • سنسور مجاورتی که در تصویر دوم با دایره قرمز رنگ نشان داده شده است
  • ماژول فلاش که در تصویر دوم با کادر نارنجی رنگ نشان داده شده است.
  • این ماژول باید طوری در جای خود قرار گیرد که این قطعات، مانع از چسب کاری نشوند. جای این ماژول در تصویر دوم با رنگ زرد مشخص شده است.

قطعات تعویضی جدید خود را با قطعات اصلی مقایسه کنید چک کنید قطعه ای از قلم نیفتاده باشد، قبل از نصب جای چسب های قدیمی را تمیز کنید و سپس از چسب جدید استفاده کنید.

برای نصب و اتصال قطعات گوشی آیفون، مراحل بالا را از آخر به اول (برعکس) انجام دهید.

برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.
