آموزش تعویض دوربین های جلو آیفون 11 پرو مکس

آموزش تعویض دوربین های جلو آیفون 11 پرو مکس

عناوین این مقاله

تعویض دوربین جلو گوشی آیفون 11 پرو مکس زمانی لازم می شود که نمی توانید با دوربین جلو آیفون 11 پرو مکس خود عکس های سلفی با کیفیتی بگیرید، و دوربین جلو این گوی با مشکل مواجه شده است.

هنگامی که این قطعه پر کاربرد این دستگاه بنا به هر دلیلی از جمله ضربه، سقوط از ارتفاع، شکستگی لنز، آب خوردگی کانکتورها و غیره دچار خرابی شود ابتدا پس از بررسی شکل ظاهری آن و اطمینان از نداشتن خط و یا خراش روی لنز و همچنین چک کردن نرم افزار دوربین، می توانید با استفاده از این دستورالعمل راهنما نسبت به تعویض دوربین سلفی گوشی iPhone 11 Pro Max خود اقدام نمایید.

در صورتی که حین انجام تعمیرات آیفون با مشکل مواجه شدید و یا سوالی ذهن شما را درگیر کرده است با ما تماس بگیرید تا کارشناسان مجرب ما، راهنمایی و مشاوره لازم را به شما بدهند. کوک موبایل اولین و بزرگترین مرجع تخصصی تعمیر موبایل در ایران با بهره مندی از متخصصان تعمیر آموزش دیده و همچنین استفاده از قطعات اصلی، مشکل آیفون شما را در اسرع وقت بر طرف کرده و دستگاه شما را به موقع تحویل می دهد.

از دستورالعمل زیر برای برداشتن و یا تعویض دوربین جلو آیفون 11 پرو مکس خود استفاده کنید. در صورتی که این قطعه تعویض شود، Face ID دیگر عمل نخواهد کرد.

با پیروی از این دستورالعمل تنها می توانید دوربین سلفی شکسته و معیوب خود را به روز اول برگردانید و برای بازیابی سیستم فیس آی دی باید تنها به نمایندگی های مجاز شرکت اپل مراجعه کنید.

مدت زمان انجام کار: 1 ساعت و 30 دقیقه

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. پیچ گوشتی t1 مخصوص باز کردن پیچ های آیفون
  2. آی اُپنر
  3. پیک یا قطعه مثلث شکل کوچک (6 پیک)
  4. کاپ مکش دستی
  5. قاب باز کن (iSclack)
  6. پیچ گوشتی سه سو Y000
  7. اسپاتول
  8. پنس

قطعات و مواد مصرفی مورد نیاز:

  1. دوربین سلفی آیفون 11 پرو مکس
  2. چسب مونتاژ صفحه نمایش آیفون 11 پرو مکس

مرحله 1- پیچ های لبه پایین گوشی را باز کنید

  • قبل از شروع عملیات، شارژ باتری آیفون را به زیر 25% تخلیه کنید. باتری های لیتیوم یون که شارژ بالایی داشته باشد در صورت سوراخ شدن و یا زخمی شدن با ابزارهای فلزی نوک تیز به احتمال زیاد منجر به نشت مواد شیمایی و آتش سوزی و یا انفجار می شود.
  • قبل از باز کردن گوشی، دستگاه آیفون را خاموش کنید.
  • با پیچ گوشتی t1، دو پیچ بلند 6.7 میلیمتری در لبه پایین قاب آیفون را باز کنید.
  • باز شدن آیفون، خاصیت ضد آب بودنش را به خطر می اندازد. قبل از رفتن به مرحله بعدی، واشرهای آب بندی که زیر کلگی پیچ ها قرار دارند را تعویض کنید و یا حداقل مراقب باشید که آیفون در معرض آب قرار نگیرد.

مرحله 2- لبه پایین گوشی آیفون را حرارت دهید

  • لبه پایین گوشی آیفون 11 پرو مکس را حرارت دهید، حرارت باعث شل شدن چسب زیر نمایشگر می شود و باعث می شود که راحت تر باز شود.
  • از سشوار مو و یا سشوار صنعتی استفاده کنید و یا آی اُپنر را از قبل گرم کرده به مدت یک دقیقه روی لبه پایین قاب آیفون قرار دهید تا چسب های زیر صفحه نمایش شل شوند.

مرحله 3- ابزار قاب باز کن و یا iSclack را روی گوشی نصب کنید

  • دو مرحله بعدی نحوه استفاده از iSclack (قاب باز کن) را شرح می دهد. قاب باز کن وسیله ای است که اکثر تعمیرکاران برای باز کردن قاب از آن استفاده می کنند. اگر شما از این وسیله استفاده نمی کنید و یا تمایلی به استفاده از آن ندارید، دو مرحله بعدی را کنار بگذارید و از روش دیگری که در ادامه شرح خواهیم داد استفاده کنید.
  • اگر در وسط آی اسکلک، قطعه عمق سنج پلاستیکی متصل شده، آن را بردارید. در گوشی های بزرگتر، مثل این آیفون به این قطعه نیازی نیست.
  • کاپ های مکش iSclack را در نزدیکی لبه پایین آیفون قرار دهید، یکی از کاپ ها را روی پنل جلو و دیگری را روی پنل عقب نصب کنید.
  • هر دو کاپ مکش را فشار دهید تا محکم به پنل جلو و عقب بچسبند.
  • اگر گلس جلو و یا قاب پشت دچار شکستگی شدید است، یک لایه چسب پهن روی پنل بیندازید و سپس کاپ ها را روی سطح چسب شده قرار دهید. معمولاً در جعبه ابزار iSclack، چسب پهن گذاشته شده است.

مرحله 4-در لبه پایین گوشی شکاف کوچکی ایجاد کنید

  • گوشی را محکم در دست نگه دارید و دستگیره های قاب کش (iSclack) را کمی فشار داده به هم نزدیک کنید تا صفحه نمایش از قاب عقب به آرامی جدا شود.
  • سعی نکنید صفحه را به طور کامل جدا کنید، همین که شکاف کوچکی در لبه پایین ایجاد شود کافی است.
  • نوک پیک را در داخل شکاف ایجاد شده زیر صفحه نمایش فرو کنید.
  • از دو مرحله بعدی عبور کنید.

مرحله 5- کاپ مکش دستی را روی پنل جلو وصل کنید

  • اگر بجای iSlack از کاپ مکش دستی استفاده می کنید. پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی صفحه نمایش قرار دهید، مراقب باشید روی گلس چروک نیفتد.
  • اگر صفحه نمایش دچار شکستگی شدید است، روی آن یک لایه چسب پهن قرار دهید سپس کاپ را روی سطح چسب شده بزنید، این کار باعث می شود که کاپ مکش بهتر بچسبد و شکاف راحت تر ایجاد شود. اگر چسب پهن موجود نبود می توانید به لبه کاپ مکش چسب مایع قوی بزنید و کاپ را به صفحه بچسبانید.

مرحله 6- صفحه نمایش را به آرامی بلند کنید

  • دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
  • نوک کاردک پلاستیکی را در شکاف ایجاد شده قرار دهید.
  • چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را در آن قرار دهید.

مرحله 7- چسب زیر صفحه نمایش در سمت چپ را جدا کنید

  • نوک پیک را از شکاف ایجاد شده در قسمت پایین وارد کنید و در امتداد لبه چپ تا گوشه بالا بکشید و چسب زیر پنل در سمت چپ گوشی را جدا کنید.
  • نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در سمت چپ آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 8- چسب زیر صفحه نمایش در لبه راست آیفون را جدا کنید

  • یکبار دیگر پیک را در شکاف ایجاد شده در لبه پایین آیفون فرو کنید و در امتداد سمت راست گوشی بکشید تا چسب های این قسمت نیز جدا شوند.
  • نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در این قسمت آیفون آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 9- لبه بالای صفحه نمایش را از قاب گوشی جدا کنید

  • لبه فوقانی صفحه نمایش علاوه بر چسب با گیره به فریم گوشی متصل شده است.
  • گوشی را با دست گرفته و به آرامی لبه سمت راست آن را بکشید تا کمی شکاف ایجاد شود.
  • پیک را از گوشه راست لبه بالای گوشی وارد کنید.

مرحله 10- بقیه های چسب های زیر صفحه نمایش را جدا کنید

  • پیک را به سمت پورت شارژ بکشید و شکاف بزرگتری در این قسمت ایجاد کنید.
  • پیک را به بالا گوشه چپ صفحه نمایش بکشید و چسب های باقیمانده که صفحه نمایش را به فریم نگه داشته است را جدا کنید.
  • مجدداً، مراقب باشید نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف سنسور جلو آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 11- کاپ مکش را از روی پنل بردارید

  • با انگشت زائده کوچک روی کاپ مکش را بکشید و کاپ را از پنل جلو جدا کنید.
  • اگر از قاب کش استفاده می کنید و هنوز به آیفون متصل است، کاپ ها را جدا کرده و قاب کش را بردارید.

مرحله 12- صفحه نمایش را از روی آیفون جدا کنید

  • آیفون را روی میز کار قرار دهید لبه سمت چپ صفحه نمایش آیفون را با دست گرفته و به طور کتابی از روی قاب پشت گوشی باز کنید.
  • صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به برد اصلی و به یکدیگر متصل هستند.
  • صفحه نمایش را بلند کنید و به یک جسم محکم مثلاً جعبه بسته بندی گوشی آیفون تکیه دهید.
  • وقتی ال سی دی را بلند کردید مراقب باشید که در اثر افتادن آن روی کف، به کابل ها و اتصالات آسیب نرسد، بنابراین می توانید از جعبه گوشی استفاده کنید و یا نهایتاً جسم سنگینی پشت آن بگذارید تا مانع از افتادن و تکان خوردن صفحه شود (به تصویر سوم دقت کنید)

مرحله 13- پیچ های براکت کانکتور باتری را باز کنید

  • با استفاده از پیچ گوشتی سه سو، هر سه پیچ 1.3 میلی متری نگهدارنده براکت کانکتور باتری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ نشان داده شده است.
  • در سراسر عملیات تعمیر گوشی موبایل، هر پیچی را که باز می کنید آن را در پد الگوی پیچ قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید.
  • هنگام نصب مجدد، و قبل از چسباندن صفحه نمایش، بهتر است گوشی را روشن کنید و از کارکرد درست آن اطمینان حاصل نمایید. سپس کانکتور باتری را جدا کرده و ادامه دهید.

مرحله 14- براکت کانکتور باتری را بردارید

پس از باز کردن پیچ های براکت، با نوک پنس لبه براکت کانکتور باتری را گرفته از جای خود بردارید.

مرحله 15 - اتصال باتری را جدا کنید

  • نوک اسپاتول و یا ناخن خود را زیر کانکتور باتری قرار دهید به آرامی به سمت بالا اهرم کنید و از سوکتش از روی برد اصلی آزاد کنید.
  • سعی کنید به درزبند سیلیکونی مشکی اطراف آن و همچنین سایر کانکتورهای متصل به برد آسیبی وارد نشود. این آب بندها، محافظت بیشتری از ورود آب و گرد و خاک به داخل بعمل می آورند.
  • کانکتور را کمی به سمت بیرون از برد خم کنید تا از اتصال ناگهانی آن با این سوکت جلوگیری شود و در حین تعمیر جریان کشی برق نداشته باشد.

مرحله 16 - پیچ های براکت برد گوشی آیفون 11 پرو مکس را باز کنید

با استفاده از پیچ گوشتی سه سو، هر شش پیچ 1.3 میلی متری که براکت برد اصلی را در جای خود نگه داشته است را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ نشان داده شده است.

مرحله 17 – براکت نگهدارنده برد گوشی را بردارید

با استفاده از پنس سر کج، لبه براکت نگهدارنده برد را گرفته از جای خود بردارید.

مرحله 18 – کانکتور کابل صفحه نمایش را جدا کنید

  • نوک اسپاتول و یا ناخن را زیر کانکتور کابل صفحه نمایش قرار داده به آرامی به سمت بالا اهرم کنید و از سوکتش آزاد کنید.
  • برای نصب کانکتورهای این چنینی، ابتدا با دقت کانکتور را روی سوکتش تراز کنید، یک طرف کانکتور را فشار دهید تا در جای خود قرار بگیرد، سپس طرف دیگر کانکتور را نیز فشار دهید. هرگز به قسمت وسط کانکتور فشار وارد نکنید. اگر کانکتور و سوکت به خوبی تراز نشده باشند، پین های کانکتور خم می شود و به آن صدمه وارد می شود.

مرحله 19 – کانکتور کابل مجموعه سنسور جلو را جدا کنید

  • نوک اسپاتول و یا ناخن را زیر کانکتور کابل مجموعه سنسور جلو قرار دهید به آرامی به سمت بالا اهرم کنید و از روی سوکتش آزاد کنید.
  • نوک اسپاتول و یا ناخن را زیر کانکتور کابل دیجیتایزر قرار دهید به آرامی به سمت بالا اهرم کنید و از روی سوکتش آزاد کنید.
  • در صورتی که بعد از تعویض باتری و عملیات تعمیر، بخش و یا قسمتی از صفحه نمایش به تاچ عکس العمل نشان نمی دهد، کانکتور باتری را قطع کنید و کانکتور دیجیتایزر را مجدداً بررسی کنید. اطمینان حاصل کنید که کانکتور محکم در جای خود قرار گرفته است و اینکه هیچ گونه گرد و خاک و یا جسم خارجی مانع از برقراری اتصال درست آن نشده است.

مرحله 20 – مجموعه صفحه نمایش گوشی آیفون 11 پرو مکس را بردارید

لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بلند کنید.

هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

مرحله 21 – فلت سنسور و دات پروژکتور Face ID را جدا کنید

اسپاتول سر تخت و یا ناخن خود را زیر کانکتور کابل منعطف سنسور جلو و دات پروژکتور Face ID قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی برد اصلی جدا شود.

مرحله 22- کانکتور فلت دوربین سلفی را جدا کنید

  • با نوک اسپاتول و به آرامی کانکتورهای کابل Face ID را از برد اصلی کنار بزنید تا به زیر فلت دوربین سلفی دسترسی پیدا کنید.
  • مطابق با تصویر، نوک اسپاتول را زیر کانکتور دوربین های سلفی قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتشان آزاد شوند.

مرحله 23- مجموعه دوربین سلفی را از جایگاه خود آزاد کنید

  • با استفاده از پنس سر کج، مجموعه دوربین جلو را بگیرید، مراقب باشید که نوک پنس با سنسور اثرانگشت روی فلت سنسور جلو تماس پیدا نکند.
  • دوربین جلو را به آهستگی به سمت پایین و چپ بکشید تا از جایگاه خود شل شود.

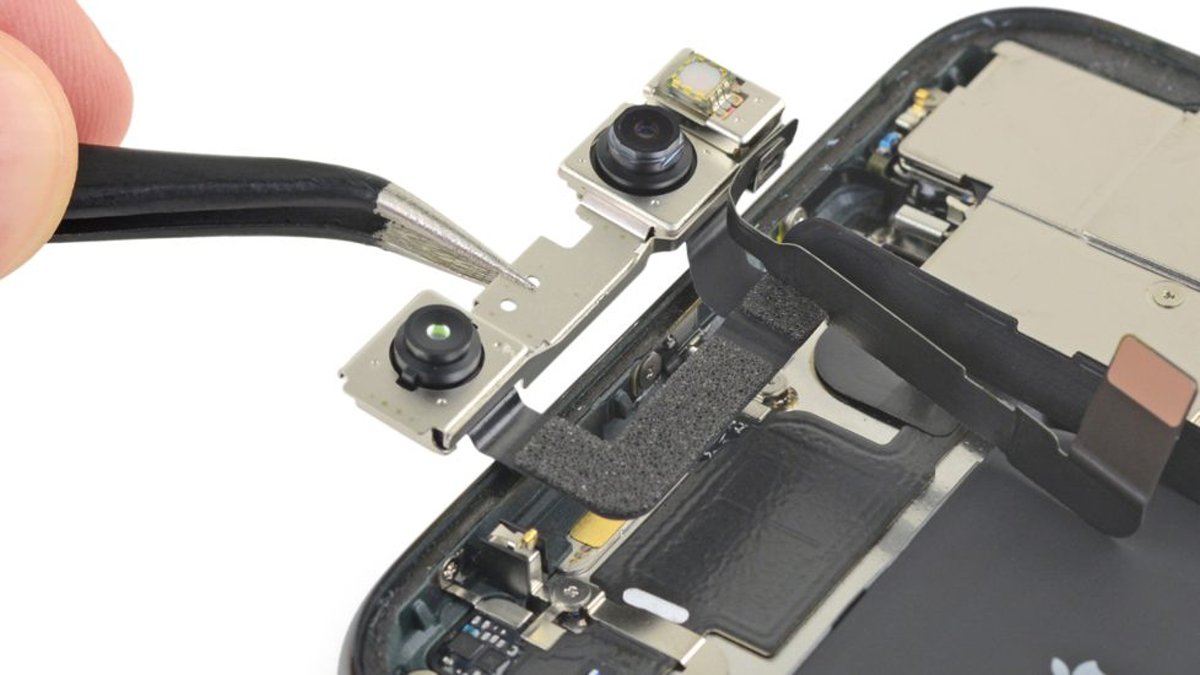

مرحله 24- دوربین های سلفی را از روی گوشی آیفون 11 پرو مکس بردارید

  • با استفاده از پنس سر کج، لبه دوربین های جلو را گرفته از روی جایگاه خود بردارید.
  • قطعات تعویضی جدید خود را با قطعات اصلی مقایسه کنید چک کنید قطعه ای از قلم نیفتاده باشد، قبل از نصب جای چسب های قدیمی را تمیز کنید و سپس از چسب جدید استفاده کنید.
  • برای نصب و اتصال قطعات گوشی آیفون، مراحل بالا را از آخر به اول (برعکس) انجام دهید.
  • برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.
