آموزش تعویض لاجیک برد آیفون 7

آموزش تعویض لاجیک برد آیفون 7

از این دستورالعمل آموزشی برای برداشتن و یا تعویض لاجیک برد آیفون 7 خود استفاده کنید.

نکته: برد آیفون و سنسور تاچ آی دی برای هر دستگاه منحصربفرد است و در کارخانه به یکدیگر جفت می شوند، با تعویض برد اصلی، تاچ آی دی از کار می افتد مگر اینکه دکمه هوم قبلی را به درستی روی برد جدید منتقل کنید.

مدت زمان انجام کار: 1 ساعت و 30 دقیقه

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. اجکتور سیم کارت
  2. پیچ گوشتی مخصوص باز کردن پیچ های t1 آیفون
  3. آی اُپنر
  4. کاپ مکش دستی
  5. اسپاتول
  6. کاردک یا قطعه مثلث شکل کوچک (6 کاردک)
  7. پیچ گوشتی چند سر Y000
  8. پنس
  9. پیچ گوشتی چهارسو
  10. پیچ گوشتی برای باز کردن پیچ های دو طبقه ای آیفون

قطعات و مواد مصرفی مورد نیاز:

  1. برد A1661 آیفون 7
  2. چسب مونتاژ صفحه نمایش آیفون 7
  3. مجموعه پیچ های آیفون 7
  4. براکت کابل آیفون 7

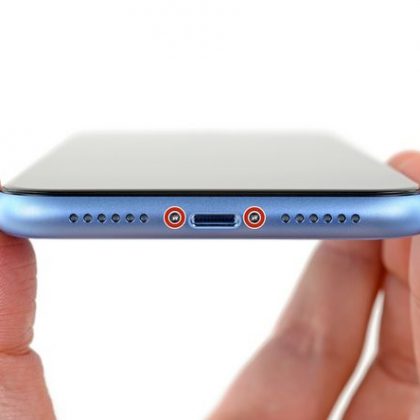

مرحله 1- پیچ های t1 را باز کنید.

  • قبل از شروع عملیات، شارژ باتری آیفون خود را به زیر 25% خالی کنید. باتری لیتیوم یون با شارژ کامل، اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
  • قبل از باز کردن گوشی، ابتدا آن را خاموش کنید.
  • در لبه پایین گوشی های آیفون دو پیچ t1 بلند 3.4 میلیمتری قرار دارد، با پیچ گوشتی مخصوص، آنها را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
  • با باز شدن صفحه نمایش آیفون، واشرهای آب بندی و ویژگی ضد آب بودن دستگاه به خطر می افتد. قبل از اینکه به مرحله بعد بروید چند واشر آب بندی، آماده داشته باشید، و یا اگر گوشی را با همان واشرهای قبلی و یا بدون واشر آب بندی نصب و سرهم بندی کردید، حداقل مراقب باشید که آیفون دیگر در معرض آب قرار نگیرد.

مرحله 2-گوشی را باز کنید.

  • لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب نگهدارنده نمایشگر می شود و باعث می شود که راحت تر باز شود.
  • برای حرارت دادن از سشوار صنعتی، هیتر استفاده کنید و یا آی اُپنر که از پیش گرم شده است را به مدت یک دقیقه روی لبه پایین قاب آیفون قرار دهید تا چسب ها شل شوند.

مرحله 3- کاپ مکش دستی را به لبه پایین گوشی متصل کنید

  • پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی پنل جلو، درست بالای دکمه هوم قرار دهید.
  • اطمینان حاصل کنید که قسمتی از کاپ مکش با دکمه هوم همپوشانی نشده و روی دکمه هوم قرار نگرفته است. چرا که مانع از چسبیدن کامل کاپ مکش و ایجاد خلاء بین کاپ مکش و گلس جلو می شود.
  • در صورتیکه صفحه نمایش به شدت آسیب دیده و گلس آن در سطح گسترده ای خرد شده است، ابتدا روی آن را با نوارچسب پهن بپوشانید و سپس کاپ مکش را وصل کنید. همچنین بجای استفاده از کاپ مکش می توانید از چسب های نواری قوی استفاده کنید. اگر استفاده از نوار چسب مقدور نبود می توانید پس از چسباندن کاپ مکش روی پنل، دور تا دور کاپ را با چسب قطره ای بسیار قوی محکم بچسبانید.

مرحله 4- لبه زیرین را شل کنید.

  • دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
  • نوک اسپاتول سر صاف را به اندازه چند میلی متر در شکاف ایجاد شده فرو کنید.
  • چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را لای آن قرار دهید.

مرحله 5- چسب لبه پایین آیفون را جدا کنید.

  • اسپاتول Jakemy JM-OP07 را در امتداد لبه پایین به سمت چپ گوشی بکشید
  • اسپاتول را در عرض شکاف بین صفحه نمایش و قاب پشت به آرامی و با دقت بچرخانید تا شکاف باز تر شود.

مرحله 6- لبه چپ گوشی را شل کنید.

  • اسپاتول را اطراف گوشه و سپس در امتداد لبه چپ تا گوشه بالای گوشی، و به سمت دکمه های کنترل حجم صدا و دکمه سکوت، بکشید و چسب نگهدارنده صفحه نمایش در سمت چپ گوشی را جدا کنید.
  • سعی نکنید لبه بالای صفحه نمایش را از قاب پشت اهرم کنید، این قسمت با گیره های پلاستیکی نگه داشته شده است که در اثر فشار ممکن است بشکنند.

مرحله 7- چسب لبه راست گوشی را شل کنید.

  • اسپاتول را در لبه پایین آیفون سمت راست گوشی وارد کنید و این بار به سمت بالا و در امتداد لبه راست گوشی بکشید و چسب های سمت راست را نیز به طور کامل جدا کنید.
  • اسپاتول را در عرض شکاف بین صفحه نمایش و قاب پشت به آرامی و با دقت بچرخانید تا شکاف باز تر شود.
  • نوک اسپاتول را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در زیر آن آسیب وارد کند. نوک اسپاتول باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

مرحله 8- بررسی کنید ببینید چسب هر سه لبه آیفون شل شده اند.

  • به آرامی کاپ مکش را به سمت بالا بکشید و لبه پایین صفحه نمایش را بلند کنید.
  • هنگام بلند کردن صفحه نمایش مراقب باشید صفحه نمایش با زاویه بیش از 10 درجه بالا نیاید چرا که ممکن است کابل های منعطف در امتداد سمت راست گوشی که صفحه نمایش را به برد متصل می کند کشیده شوند و آسیب ببینند.

مرحله 9-کاپ مکش دستی را از روی گوشی بردارید.

برای جدا کردن کاپ مکش از روی پنل جلو، زبانه کوچک کاپ را با انگشت به یک طرف هل دهید و سپس به آرامی کاپ مکش را بردارید.

مرحله 10- چسب زیر صفحه نمایش در لبه فوقانی را جدا کنید.

  • نوک کاردک را زیر صفحه نمایش در امتداد لبه بالای گوشی بین قاب عقب و پنل جلو بکشید تا بقیه چسب های نگهدارنده صفحه نمایش نیز شل و جدا شوند.
  • مراقب باشید که به گیره های پلاستیکی در لبه بالای گوشی آسیب وارد نکنید.

مرحله 11- گیره های نگهدارنده صفحه نمایش به قاب پشت را باز کنید.

  • مجموعه صفحه نمایش را از لبه بالا گوشی به آرامی به سمت بالا بکشید تا گیره های نگهدارنده آن به قاب پشت جدا شوند.
  • گوشی را روی میز کار قرار دهید و با دست پنل جلو را گرفته به صورت کتابی از سمت چپ به راست باز کنید.
  • صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک برد و به یکدیگر متصل هستند.
  • صفحه نمایش را بلند کنید و به به یک جسم محکم مثلاً خود جعبه گوشی تکیه دهید.

مرحله 12- پیچ های براکت باتری و نمایشگر را باز کنید.

  • هر چهار پیچ نگهدارنده براکت پایینی کابل صفحه نمایش به لاجیک برد را باز کنید:
  • با استفاده از پیچ گوشتی چند سر، سه پیچ 1.2 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
  • پیچ 2.4 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.
  • در سراسر عملیات تعمیر گوشی آیفون، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. بستن پیچ ها در جای اشتباه می تواند باعث آسیب همیشگی به آیفون شود.

مرحله 13- براکت کابل پایینی صفحه نمایش را بردارید.

با استفاده از پنس، لبه براکت یا محافظ فلزی کانکتورهای باتری و نمایشگر را گرفته از جای خود بردارید.

مرحله 14- کانکتور باتری را اهرم کنید و از سوکتش روی لاجیک برد آزاد کنید.

  • نوک تخت اسپاتول را در سمت چپ کانکتور باتری قرار دهید و به آرامی به سمت بالا اهرم کنید و از سوکتش روی لاجیک برد خارج کنید.
  • کانکتور را کمی به سمت بیرون از لاجیک برد خم کنید تا در حین تعمیر از اتصال ناگهانی آن با این سوکت جلوگیری شود و به گوشی برق نرساند.

مرحله 15- کانکتور صفحه نمایش را اهرم کنید و از سوکتش آزاد کنید.

  • قبل از اینکه کابل ها را جدا کنید و یا مجدداً متصل کنید اطمینان حاصل نمایید که کانکتور باتری را قطع کرده اید.
  • با استفاده از نوک اسپاتول و یا ناخن، هر دو کانکتور صفحه نمایش پایینی را به سمت بالا اهرم کنید و از سوکتش روی برد خارج کنید.
  • برای نصب مجدد این مدل کانکتورها، ابتدا با دقت کانکتور را تراز کنید و از یک طرف فشار دهید تا با یک کلیک در جای خود قرار گیرد، سپس همین کار را برای طرف دیگر تکرار کنید. هرگز روی قسمت وسط کانکتور فشار وارد نکنید. اگر کانکتور به خوبی تراز نشده باشد و فشار داده شود، پین های آن خم شده و آسیب دائمی وارد می کند.
  • پس از اتصال مجدد کانکتورها، در صورتی که صفحه نمایش سفید داشتید و یا خطوط سفیدی روی صفحه نمایش مشاهده کردید و یا همچنین تاچ به خوبی کار نکرد و یا حداقل در برخی قسمت ها عمل نمی کند، سعی کنید کانکتورها را دوباره جدا کنیدو هر دو کابل ها را با دقت و به درستی در جای خود قرار دهید و انها را متصل کنید.

مرحله 16- پیچ براکت روی نگهدارنده مجموعه سنسور پنل جلو را باز کنید.

  • با پیچ گوشتی چندسر هر دو پیچ 1.3 میلی متری نگهدارنده براکت روی کانکتور مجموعه سنسور پنل جلو را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
  • با استفاده از پنس، براکتی که از کانکتور مجموعه سنسور پنل جلو محافظت می کند را بردارید.

مرحله 17 – کانکتور مجموعه سنسور پنل جلو را جدا کنید.

نوک اسپاتول و یا ناخن را زیر کانکتور مجموعه سنسور پنل جلو قرار دهید، به سمت بالا اهرم کنید و کابل منعطف مجموعه سنسور پنل جلو را جدا کنید.

مرحله 18 – مجموعه صفحه نمایش را بردارید.

  • لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بردارید.
  • هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

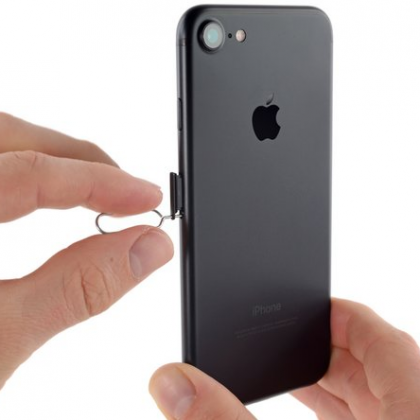

مرحله 19- خشاب سیم کارت را آزاد کنید.

  • سوزن اجکتور سیم کارت را وارد سوراخ کوچک در کنار خشاب سیم کارت فرو کنید (یا می توانید یک سنجاق قفلی را صاف کنید و بجای اجکتور از آن استفاده کنید).
  • سوزن را فشار دهید تا خشاب سیم کارت آزاد شود.
  • ممکن است برای آزاد کردن خشاب سیم کارت به فشار بیش از انتظاری نیاز باشد. به همین خاطر ابتدا اطمینان حاصل کنید که سوزن را در جای درست خود فرو کرده اید و سپس فشار وارد کنید. در غیر اینصورت اعمال فشار بیش از حد می تواند به مکانیسم آزاد سازی خشاب سیم کارت و قسمت داخل گوشی آسیب بزند.
  • پس از آزادسازی خشاب سیم کارت، لبه خشاب را با انگشت گرفته و از جای خود بیرون بکشید.
  • سیم کارت براحتی از روی خشاب می افتد، بنابراین به جهت خشاب و قرار گرفتن سیم کارت روی آن دقت کنید.
  • برای جایگذاری مجدد خشاب سیم کارت نیز به جهت درست آن توجه داشته باشید.

مرحله 20- کانکتور کابل دوربین پشت را جدا کنید.

نوک اسپاتول سر تخت را زیر کانکتور کابل دوربین دوگانه (اصلی) فرو ببرید و خیلی آرام به سمت بالا اهرم کنید و از روی سوکتشان آزاد کنید.

مرحله 21- پیچ های نگهدارنده براکت دوربین پشت را باز کنید.

  • دو پیچ نگهدارنده براکت دوربین عقب را باز کنید.
  • با استفاده از پیچ گوشتی چهارسو، پیچ 1.3 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با رنگ قرمز مشخص شده است.
  • با استفاده از پیچ گوشتی دو طبقه ای، پیچ 2.5 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با رنگ نارنجی مشخص شده است.
  • پیچ های دو طبقه ای با استفاده از پیچ گوشتی های مخصوص پیچ های آیفون به بهترین و راحت ترین حالت باز می شوند.

مرحله 22- براکت لنز دوربین عقب را بردارید.

با نوک پنس لبه براکت دوربین اصلی را گرفته با دقت بلند کنید.

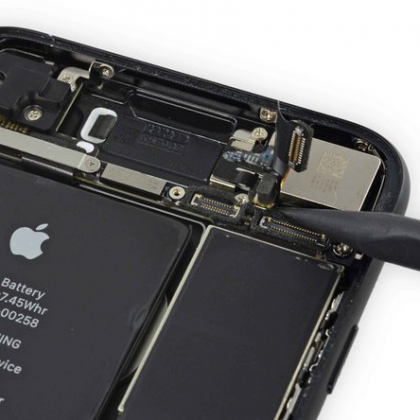

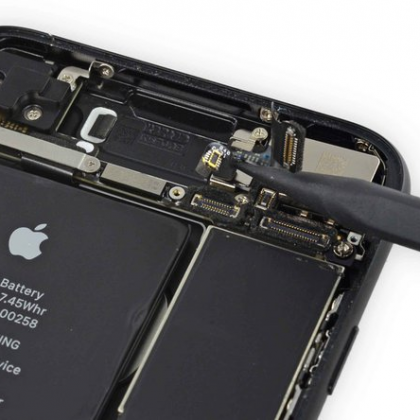

مرحله 23-کانکتور آنتن را از جای خود جدا کنید.

نوک اسپاتول را زیر کانکتور آنتن تقویتی، درست سمت چپ ماژول دوربین اصلی قرار دهید، به آرامی به سمت بالا اهرم کنید و از روی سوکتش خارج کنید.

مرحله 24- پیچ های براکت کانکتور سنسورهای جلو را باز کنید.

با استفاده از پیچ گوشتی سه سو، پیچ های 1.2 میلی متری شیلد کابل سنسور جلو را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

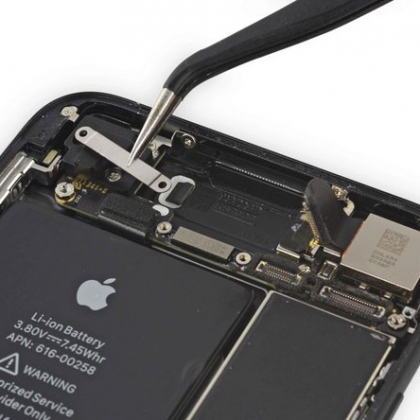

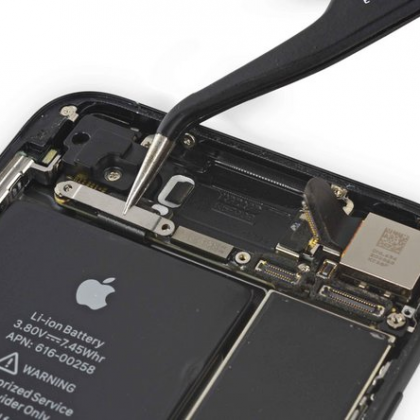

مرحله 25- براکت کانکتور سنسورهای جلو را بردارید.

پس از اینکه پیچ های براکت را باز کردید، با استفاده از پنس سرکج VETUS ESD-15

، لبه براکت سنسورهای جلو را گرفته به آرامی از جای خود بردارید.

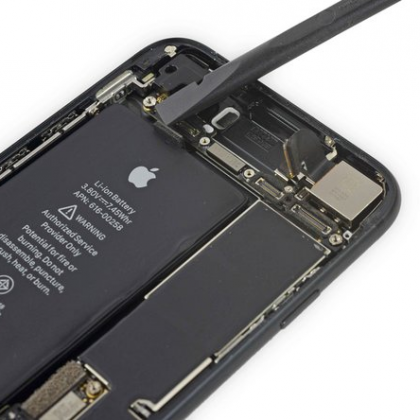

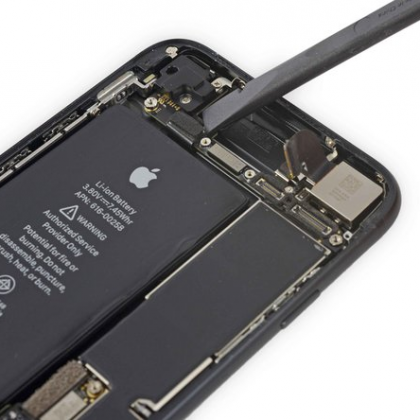

مرحله 26- کانکتور کابل سنسور جلو را جدا کنید.

نوک تخت اسپاتول را زیر کانکتور کابل سنسور جلو قرار دهید و به آرامی به سمت بالا اهرم کنید تا از روی سوکتش آزاد شود.

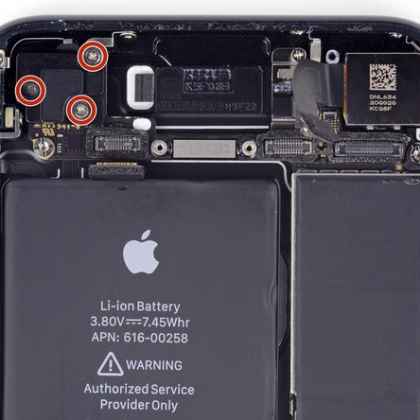

مرحله 27- پیچ های نگهدارنده آنتن وای فای را باز کنید.

  • با استفاده از پیچ گوشتی چهارسو، پیچ های نگهدارنده آنتن وای فای را باز کنید.
  • هر سه پیچ 1.2 میلی متری را باز کنید. جای این پیچ ها در تصویر اول با دایره های قرمز رنگ مشخص شده است.

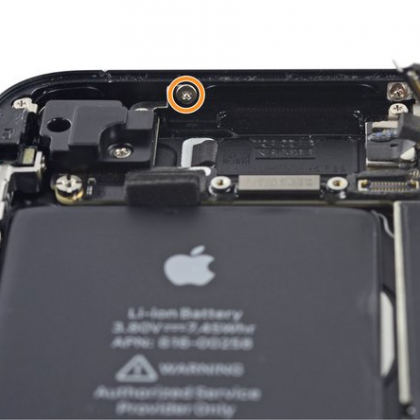

  • پیچ 1.7 میلی متری را باز کنید. جای این پیچ در تصویر دوم با دایره نارنجی رنگ مشخص شده است.

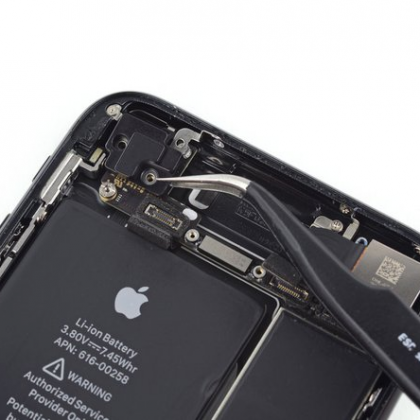

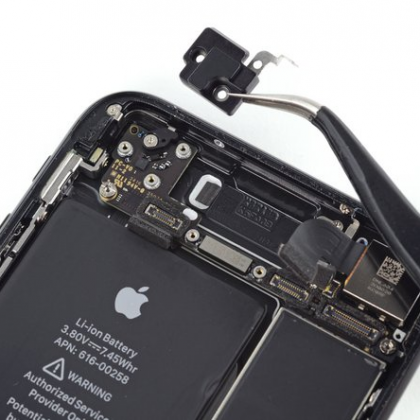

مرحله 28- آنتن وای فای را از جای خود بیرون بیاورید.

با استفاده از پنس سر کج، لبه آنتن وای فای آیفون 7 را گرفته از جای خود بیرون بیاورید.

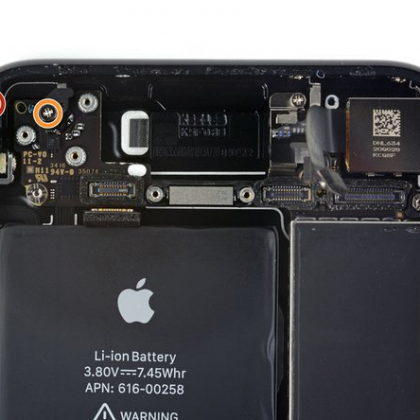

مرحله 29- پیچ های براکت نشان داده شده در تصویر را باز کنید.

  • با استفاده از پیچ گوشتی چهارسو، پیچ های نگهدارنده براکت در سمت چپ قسمت فوقانی گوشی را بردارید.
  • پیچ 1.3 میلی متری را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
  • پیچ 2.2 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است

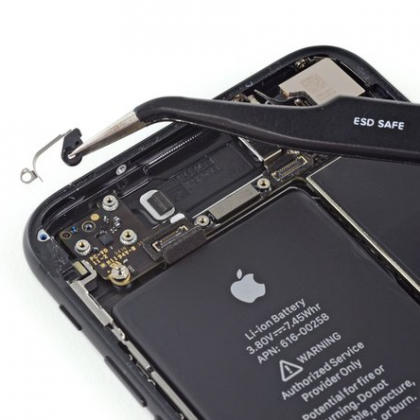

مرحله 30- براکت را بردارید.

با استفاده از پنس سر کج، لبه براکت را گرفته و از جای خود بردارید.

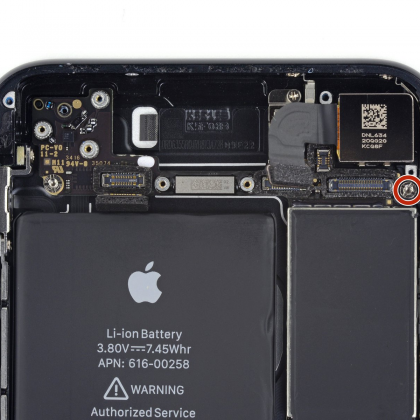

مرحله 31- پیچ های براکت پایه را باز کنید.

  • با استفاده از پیچ گوشتی مخصوص، پیچ دو طبقه ای 2.2 میلی متری را از براکت پایه باز کنید. جای این پیچ در تصویر مربوطه با رنگ قرمز مشخص شده است.
  • پیچ های دو طبقه ای با استفاده از پیچ گوشتی های مخصوص پیچ های آیفون به بهترین و راحت ترین حالت باز می شوند.
  • هنگام باز کردن پیچ ها مراقب باشید که نوک پیچ گوشتی از روی پیچ سر نخورد و به قطعات اطراف آن صدمه وارد نکند.

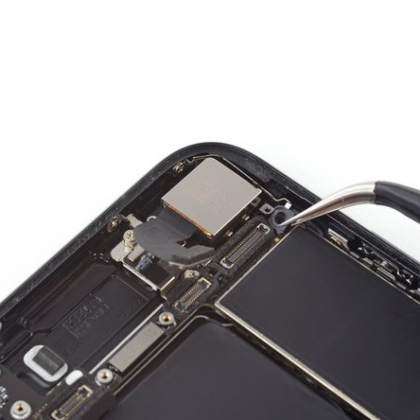

مرحله 32- براکت پایه را کنار بزنید و از برد دور کنید.

با استفاده از پنس و به آرامی براکت پایه برد را گرفته، خم کنید و از برد دور کنید.

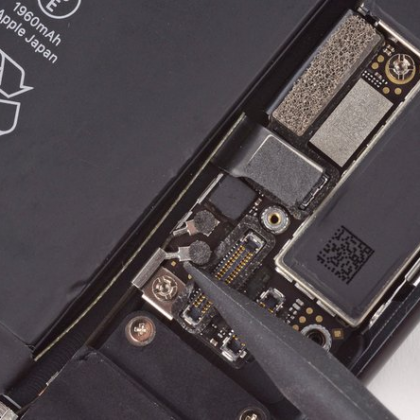

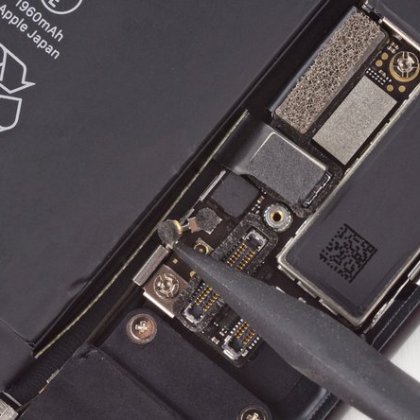

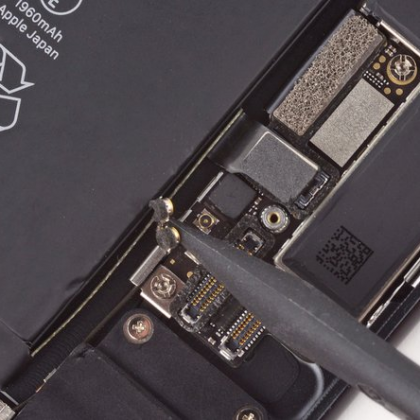

مرحله 33- کانکتور کابل آنتن را از روی برد جدا کنید.

نوک استپاتول را زیر هر دو کانکتور کابل آنتن قرار دهید و به آرامی به سمت بالا اهرم کنید تا از روی سوکتش از برد اصلی جدا شوند.

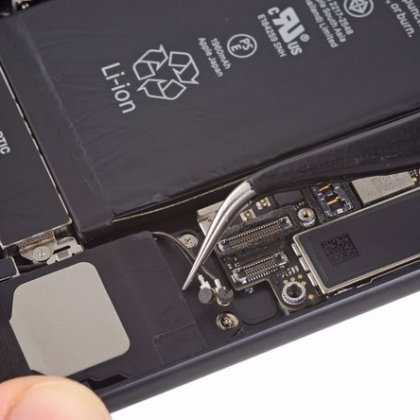

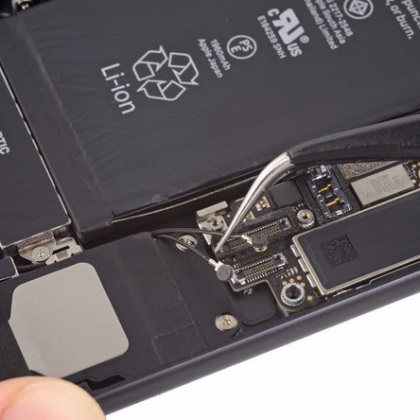

مرحله 34- کابل آنتن را براکت فلزی روی برد دور کنید.

با استفاده از پنس سر کج، کابل های آنتن را گرفته و به آرامی از مسیر براکت فلزی روی برد منحرف کنید.

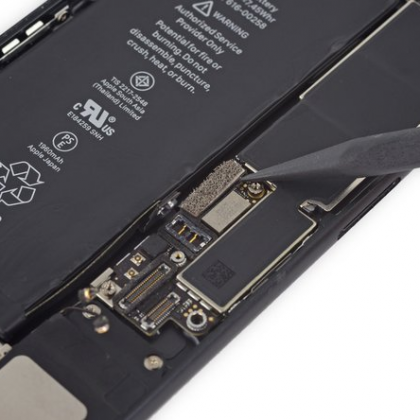

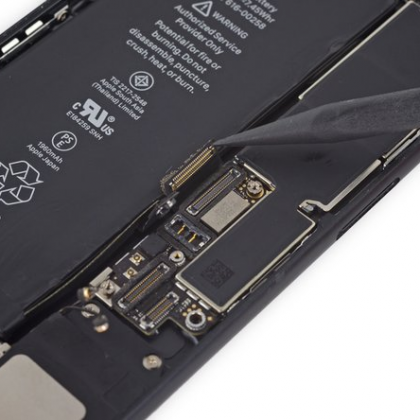

مرحله 35- کانکتور فلت شارژ را جدا کنید.

نوک اسپاتول را زیر کانکتور فلت شارژ قرار دهید و به آرامی به سمت بالا اهرم کنید تاز از سوکتش جدا شود.

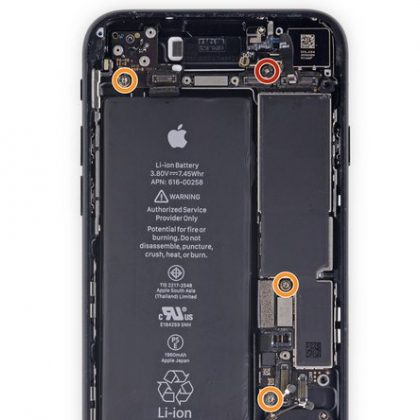

مرحله 36- پیچ های نگهدارنده مادربرد را باز کنید.

  • هر 4 پیچ نگهدارنده مادربورد را باز کنید.
  • با استفاده از پیچ گوشتی چهارسو، پیچ 1.4 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با دایره قرمز رنگ مشخص شده است.
  • با استفاده از پیچ گوشتی مخصوص، هر سه پیچ دو طبقه ای 2.2 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با دایره نارنجی رنگ مشخص شده است.

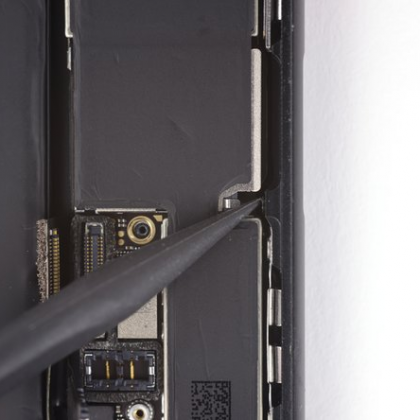

مرحله 37- پیستون سیم کارت را کنار بزنید.

با نوک اسپاتول، پیستون (پلانگر) بیرون زدن خشاب سیم کارت را کنار بزنید تا از مسیر برد خارج شود.

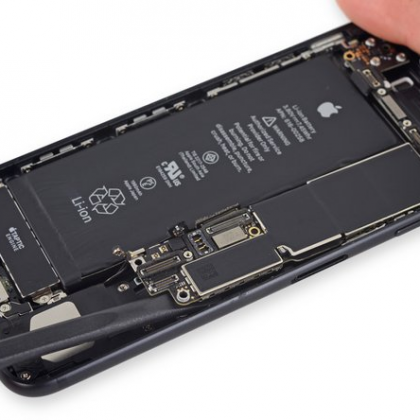

مرحله 38- برد را از طرف کانکتور باتری اهرم کنید.

  • نوک تخت اسپاتول را از از طرف کانکتور باتری زیر برد قرار دهید، به آرامی به سمت بالا اهرم کنید تا از جای خود بلند شود.
  • اطمینان حاصل کنید که کابل ها را به طرف مخالف نمی کشید. مراقب باشید کابل های متصل به برد کشیده نشوند. اگر حین جدا کردن برد احساس کردید برد مقاومت می کند و جدا نمی شود، تمام کابل ها، کانکتورها و اجازء متصل به آن را چک کنید و ببینید که برد کاملا ً آزاد است.

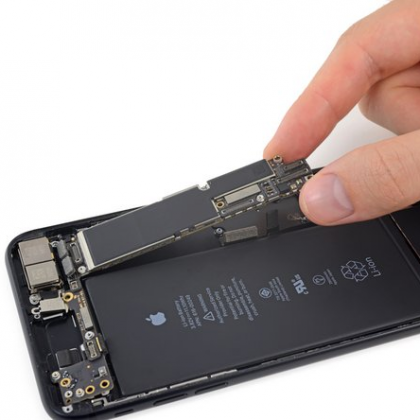

مرحله 39- برد را از جای خود بردارید.

  • لبه های مادربرد را با انگشت محکم گرفته، آن را از نزدیکی کانکتور باتری بکشید و برد را بردارید.
  • مراقب باشید که با ناخن روی مادربرد نکشید و به آن آسیب نزنید.

برای جمع و سرهم بندی کردن دستگاه، تمام مراحل بالا را برعکس انجام دهید (به ترتیب از انتها به اول انجام دهید).

ضایعات و بقایای چسب ها را مطابق با دستورالعمل های مربوطه دفع کنید.
