آموزش تعویض دکمه پاور سامسونگ S6

آموزش تعویض دکمه پاور سامسونگ S6

تعویض دکمه پاور گوشی سامسونگ گلکسی S6 یکی دیگر از عملیات تعمیر رایج در صنعت تعمیر موبایل است. دکمه پاور در گوشی اس 6 سامسونگ و هر دستگاه موبایل دیگر، اصلی ترین دکمه گوشی موبایل است که در صورتی که خراب شود و یا بر اثر ضربه آسیب ببیند، علناً گوشی از کار می افتد چرا که اگر نتوانید گوشی گلکسی S6 موبایل خود را روشن کنید، نمی توانید از امکانات آن استفاده کنید و گویی یک کتاب سربسته در دست گرفته اید. بنابراین چاره ای ندارید جز اینکه آن را تعویض کنید.

از این دستورالعمل راهنما برای تعویض دکمه پاور گوشی سامسونگ گلکسی S6 استفاده کنید.در این دستورالعمل قاب پشت گوشی باید باز شود که برای نصب مجدد آن به چسب نیاز می باشد. بنابراین قبل از باز کردن قاب، از داشتن چسب مناسب اطمینان حاصل نمایید.

اگر در هنگام تعویض با مشکل مواجه شدید می توانید با ما تماس بگیرید تا کارشناسان آموزش دیده و مجرب کوک موبایل به شما راهنمایی و مشاوره لازم را ارائه نمایند. همچنین می توانید سفارش تعمیر گوشی سامسونگ خود را به ما بسپارید.

برای ایمنی بیشتر، قبل از جدا کردن باتری، ابتدا شارژ آن را به زیر 25 درصد تخلیه کنید. این ریسک آسیب و خطر اشتعال حین عملیات تعویض را به حداقل می رساند.

اگر باتری حین تعویض به طور تصادفی با اشیاء نوک تیز مثل پنس و یا هر وسیله دیگری برخورد کند، ممکن است پوسته آن سوراخ شده مواد آن به بیرون نشر کند و باعث آتش سوزی و یا انفجار شود. با کاهش شارژ باتری به زیر 25 درصد خطر اشتعال و انفجار را کاهش دهید.

مدت زمان انجام کار: 1 ساعت

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. کاپ مکش
  2. اجکتور خشاب سیم کارت
  3. کاردک یا قطعه مثلث شکل (6 قطعه)
  4. آی اُپنر
  5. پیچ گوشتی چهارسو
  6. پنس

قطعات و مواد مصرفی مورد نیاز:

  1. دکمه پاور و ولوم صدا گوشی گلکسی S6
  2. کابل دکمه پاور گوشی گلکسی S6

مرحله 1- خشاب سیم کارت را آزاد کنید.

  • نوک سوزن و یا اجکتور خشاب سیم کارت را در سوراخ در کنار درگاه سیم کارت فرو کنید. در این گوشی خشاب سیم کارت در کنار دکمه پاور گوشی قرار دارد.
  • سوزن را کمی فشار دهید تا قفل خشاب سیم کارت آزاد شود.
  • اجکتور و یا سوزن را با فشار زیاد وارد نکنید چرا که ممکن است به خشاب صدمه وارد شود.

مرحله 2- خشاب سیم کارت را از روی گوشی بردارید.

خشاب سیم کارت را با انگشت دست گرفته از روی گوشی بردارید.

مرحله 3- آی اُپنر را داخل مایکرویو قرار دهید.

  • توصیه می کنیم قبل از شروع کار، ابتدا داخل مایکرویو را به خوبی تمیز کنید و هر گونه آشغال و یا جسم خارجی را که ممکن است به آی اُپنر بچسبد را از داخل آن بردارید.
  • آی اُپنر را در وسط مایکرویو قرار دهید.
  • در مایکرویوهای مجهز به صفحه گردان، اطمینان حاصل نمایید که صفحه براحتی و بدون گیر کردن به چیزی به خوبی می چرخد. چرا که گیر کردن صفحه ممکن است باعث بیش از حد داغ شدن و یا سوختن آی اُپنر گردد.

مرحله 4- آی اُپنر را گرم کنید.

  • آی اُپنر را به مدت 30 ثانیه گرم کنید.
  • در حین عملیات تعمیر، آی اُپنر سرد می شود، هر وقت لازم شد که از آی اُپنر دوباره استفاده کنید، آن را مجدداً به مدت 30 ثانیه در مایکرویو قرار دهید.
  • مراقب باشید که آی اُپنر بیش از حد گرم نشود چرا که احتمال ترکیدن آن بر اثر حرارت زیاد وجود دارد.
  • در صورتی که آی اُپنر پس از حرارت دیدن باد کرده است اصلاً به آن دست نزنید.
  • اگر در اوسط تعمیر، آی اُپنر هنوز گرم است، از آن استفاده کنید تا زمانی که سرد شود، سپس مجدداً آن را در مایکرویو گرم کنید. آی اُپنر که به درستی گرم شده باشد حدود 10 دقیقه گرمای خود را حفظ می کند.

مرحله 5- آی اُپنر را از داخل مایکرویو بیرون بیاورید.

  • آی اُپنر را از داخل مایکرویو بیرون بیاورید، دو طرف آن (زبانه ها) را بگیرید تا دستتان به قسمت وسط آن تماس پیدا نکند.
  • آی اُپنر حرارت بسیار زیادی دارد و هنگام جابجا کردن و استفاده از آن مراقب باشید. در صورت نیاز از دستگیره استفاده کنید.

مرحله 6- قاب پشت گوشی را حرارت دهید.

  • قبل از شروع، شارژ باتری گوشی خود را به زیر 25% کاهش دهید و گوشی را خاموش کنید.
  • باز کردن گوشی، آب بندی آن را به خطر می اندازد. قبل از اینکه شروع کنید اطمینان حاصل نمایید که چسب مونتاژ قاب پشت به اندازه کافی در اختیار دارد.
  • جنس قاب پشت این گوشی از گلس ساخته شده است. در صورتی که دچار ترک خوردگی و شکستگی شده است، یک لایه نوار چسب پهن روی آن بیندازید تا قاب را تا انتهای عملیات تعمیر نگه دارد.
  • آی اُپنر را روی لبه های کناری قاب پشت قرار دهید و به مدت 2 دقیقه منتظر بمانید تا چسب اطراف لبه ها به خوبی شل شود.
  • برای اینکه گوشی به اندازه کافی گرم شود و چسب نگهدارنده قاب پشت شل شود، ممکن است لازم باشد عملیات حرارت دهی با آی اُپنر را چندین بار تکرار کنید. البته مراقب باشید که گوشی بیش از حد داغ نشود.
  • برای حرارت دادن سایر قسمت های قاب پشت، آی اُپنر را جابجا کنید و هر قسمت را به مدت 2 دقیقه حرارت دهید.
  • برای حرارت دادن به قاب گوشی و شل کردن چسب زیر آن همچنین می توان از سشوار مو، سشوار صنعتی و یا صفحه داغ استفاده کرد. مراقب باشید گوشی بیش از حد حرارت نبیند چرا که صفحه اولد و باتری داخل این گوشی، مستعد آسیب های ناشی از حرارت هستند.

مرحله 7- کاپ مکش را به قاب پشت وصل کنید.

  • به محض اینکه قاب پشت به اندازه کافی داغ شد، کاپ مکش را در نزدیکی لبه تحتانی قاب (به سمت سوکت شارژ) نصب کنید.
  • دستگیره کاپ را با فشار یکنواخت و ثابت به سمت بالا بکشید تا زیر قاب، شکاف کوچکی ایجاد شود، اکنون نوک کاردک را داخل شکاف فرو کنید.
  • در صورت دلخواه، وقتی که کاردک را داخل درز قرار دادید، می توانید چندین قطره الکل ایزوپروپیل درون شکاف ایجاد شده بچکانید تا چسب ها شل شوند و برای جدا کردن در مراحل بعدی آماده شوند.

مرحله 8- چسب نگهدارنده قاب پشت در لبه پایین گوشی را جدا کنید.

  • کاردک را در امتداد لبه پایین گوشی بکشید تا چسب نگهدارنده قاب پشت جدا شود.
  • پس از برش چسب لبه پایین، کاردک را در همانجا رها کنید تا مانع از چسبیدن دوباره قاب به فریم گوشی شود. کاردک دوم را برداشته و برای جدا کردن چسب بقیه لبه ها از آن استفاده کنید.
  • در صورتی که چسب در لبه پایین سرد و محکم شده است عمل کشیدن کاردک به سختی انجام می شود، حرارتی دهی با آی اُپنر را تکرار کنید.

مرحله 9- چسب نگهدارنده قاب پشت در سه طرف دیگر گوشی را جدا کنید

  • عملیات حرارت دهی را تکرار کنید و چسب سه طرف دیگر گوشی را جدا کنید.
  • یک کاردک زیر هر لبه رها کنید تا مانع از به هم چسبیدن دوباره شوند.

مرحله 10- قاب پشت را بردارید.

پس از برش چسب ها در تمام لبه ها، قاب پشت را با دست گرفته و به صورت کتابی بلند کنید و در مکان امن قرار دهید.

مرحله 11- چسب های باقیمانده روی قاب پشت را تمیز کنید

  • با استفاده از کاردک، بقایای چسب روی قاب پشت و فریم میانی گوشی را جدا کنید و سطح آن را تمیز نمایید.

برای نصب مجدد قاب پشت:

  • ابتدا با استفاده از نوک پنس، هر گونه بقایا و خرده چسب ها را از هر دو طرف قاب پشت و فریم میانی گوشی تمیز کنید.
  • سپس سطوح چسب کاری شده را با پارچه نخی آغشته به الکل ایزوپروپیل غلیظ (حداقل 90 درصد) تمیز کاری کنید. پارچه الکلی را تنها به یک طرف بکشید (پارچه را عقب و جلو نکشید). این کار باعث آماده سازی سطح چسب می شود.
  • قبل از بکار بردن چسب جدید و آب بندی گوشی، ابتدا گوشی را روشن کنید و سلامت تعمیر را امتحان کنید.
  • چسب های تعویض قاب پشت گلکسی S6 همراه با ورقه های چسب از پیش برش داده شده هستند تا با خطوط قاب پشت به خوبی منطبق شوند. این ورقه چسب نامتقارن است، بنابراین قبل از استفاده از این ورقه های چسبی، اطمینان حاصل کنید که سوارخ های جای پیچ روی ورقه چسبی با سوارخ های پیچ روی فریم تراز هستند.

مرحله 12- پیچ های فریم میانی گوشی را باز کنید.

با استفاده از پیچ گوشتی چهارسو، هر 13 پیچ 3.5 میلی متری نگهدارنده فریم میانی را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده اند.

مرحله 13- فریم میانی را از روی گوشی بردارید.

  • با انگشت دست مطابق با تصویر، پشت باتری را فشار دهید و همزمان لبه های فریم میانی را با دست گرفته به صورت کتابی بلند کنید تا از گوشی جدا شود.
  • هنگام بلندکردن فریم میانی مراقب باشید که جک هدفون و سوکت شارژ بلند نشوند.
  • وقتی فریم میانی به صورت جزئی جدا شد، با کاردک پلاستیکی و با دقت لبه های دیگر گوشی را اهرم کنید تا قسمت فوقانی فریم میانی نیز جدا شود.
  • مراقب باشید که ناخواسته کاردک را بین گلس و صفحه نمایش فرو نکنید.
  • برای جلوگیری از آسیب و صدمه به جک هدفون، ابتدا قسمت فوقانی فریم میانی را بردارید، سپس قاب را به سمت پایین فشار دهید تا از جک هدفون جدا شود.
  • در صورتی که کار جدا کردن فریم میانی سخت شده است، برای شل کردن چسب های صفحه نمایش از آی اُپنر و یا سشوار استفاده کنید و این قسمت را کمی حرارت دهید.

مرحله 14- فریم میانی را بردارید.

لبه فریم میانی را با دست گرفته آن را از بدنه گوشی جدا و بلند کنید.

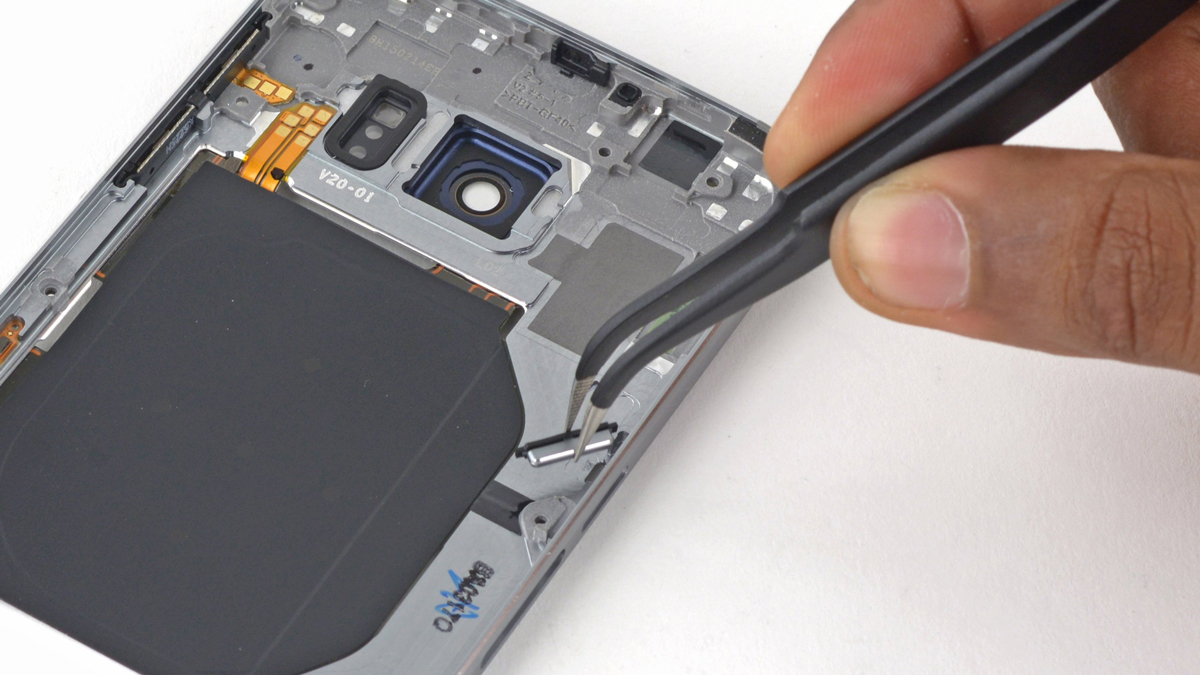

مرحله 15- براکت دکمه پاور را آزاد کنید.

  • با استفاده از پنس سر کج، لبه براکت دکمه پاور را گرفته و آن را از روی سوکتش آزاد کنید.
  • دقت کنید که تنها براکت دکمه پاور را از روی سوکت بردارید. کابل نازک مربوط به پاور هنوز به قابل میانی متصل است و ممکن است با کشیدن پاره شود و آسیب ببییند.

مرحله 16- سیم و براکت دکمه پاور را به سمت بالا بکشید.

  • با استفاده از پنس سر کج، سیم نازک دکمه پاور را گرفته و به آرامی به سمت بالا بکشید تا لبه کنتکت طلایی رنگ بخش فوقانی از روی درپوش پلاستیکی گوشی بلند شود.
  • کل سیم دکمه پاور گوشی گلکسی اس 6 را به طور کامل از براکت دکمه پاور جدا کنید و بردارید و مراقب باشید که به آن صدمه وارد نشود. به این نکته نیز توجه داشته باشید که مشکل عملکرد دکمه پاور می‌تواند به خاطر ایجاد قطعی در این سیم هم باشد. در صورت نیاز کل سیم پاور را تعویض کنید.

مرحله 17- کنتکت کابل نازک دکمه پاور را باز کنید.

اسپاتول نوک تیز را زیر کنتکت سیم نازک دکمه پاور قرار دهید، به آرامی به سمت بالا اهرم کنید تا از روی سوکتش خارج شود.

مرحله 18- مجموعه براکت دکمه پاور را بردارید.

در این مرحله لبه براکت دکمه پاور را با انگشت دست گرفته به آرامی از جای خود بردارید. براکت و سیم دکمه پاور گوشی گلکسی اس 6 باید به طور کامل از درپوش پلاستیکی روی بدنه گوشی جدا شوند.

مرحله 19- دکمه پاور را از روی قاب میانی جدا کنید.

نوک اسپاتول را از قسمت بیرون لبه قاب میانی گوشی روی دکمه پاور قرار داده کمی فشار دهید تا دکمه پاور از جای خود آزاد شود.

مرحله 20- دکمه پاور را از روی گوشی سامسونگ گلکسی S6 بردارید.

با استفاده از پنس سر کج، لبه دکمه پاور را گرفته، با دقت از روی گوشی بردارید.

برای نصب و اتصال قطعات، مراحل بالا را از آخر به اول (برعکس) انجام دهید.

برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.

اگر حین عملیات تعویض دکمه پاور گوشی گلکسی سامسونگ S6 با مشکل برخوردید، با کارشناسان تعمیر ما در کوک موبایل تماس بگیرید و مشاوره های لازم را به صورت رایگان دریافت نمایید.
