آموزش تعویض دوربین عقب گوشی سامسونگ S6

آموزش تعویض دوربین عقب گوشی سامسونگ S6

از این دستورالعمل راهنما برای تعویض دوربین عقب گوشی گلکسی سامسونگ S6 خود استفاده کنید.

این راهنما همچنین شامل تعویض قاب پشت گوشی اس 6 سامسونگ می باشد. با برداشتن قاب پشت، چسب نگهدارنده آن از بین می رود. قبل از شروع اطمینان داشته باشید که به اندازه کافی چسب در اختیار دارید.

مدت زمان انجام کار: 1 ساعت

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. کاپ مکش دستی
  2. آی اُپنر
  3. پیچ گوشتی چهارسو
  4. اسپاتول
  5. پنس
  6. اجکتور خشاب سیم کارت
  7. کاردک یا قطعه مثلث شکل (6 قطعه)

قطعات و مواد مصرفی مورد نیاز:

  1. دوربین عقب گوشی گلکسی سامسونگ S6
  2. چسب قاب پشت گوشی گلکسی سامسونگ اس 6

مرحله 1- خشاب سیم کارت را آزاد کنید.

  • نوک سوزن و یا اجکتور خشاب سیم کارت را در سوراخ در کنار درگاه سیم کارت فرو کنید. در این گوشی خشاب سیم کارت در کنار دکمه پاور گوشی قرار دارد.
  • سوزن را کمی فشار دهید تا قفل خشاب سیم کارت آزاد شود.
  • اجکتور و یا سوزن را با فشار زیاد وارد نکنید چرا که ممکن است به خشاب صدمه وارد شود.

مرحله 2- خشاب سیم کارت را از روی گوشی بردارید.

خشاب سیم کارت را با انگشت دست گرفته از روی گوشی بردارید.

مرحله 3- آی اُپنر را داخل مایکرویو قرار دهید.

  • توصیه می کنیم قبل از شروع کار، ابتدا داخل مایکرویو را به خوبی تمیز کنید و هر گونه آشغال و یا جسم خارجی را که ممکن است به آی اُپنر بچسبد را از داخل آن بردارید.
  • آی اُپنر را در وسط مایکرویو قرار دهید.
  • در مایکرویوهای مجهز به صفحه گردان، اطمینان حاصل نمایید که صفحه براحتی و بدون گیر کردن به چیزی به خوبی می چرخد. چرا که گیر کردن صفحه ممکن است باعث بیش از حد داغ شدن و یا سوختن آی اُپنر گردد.

مرحله 4- آی اُپنر را گرم کنید.

  • آی اُپنر را به مدت 30 ثانیه گرم کنید.
  • در حین عملیات تعمیر، آی اُپنر سرد می شود، هر وقت لازم شد که از آی اُپنر دوباره استفاده کنید، آن را مجدداً به مدت 30 ثانیه در مایکرویو قرار دهید.
  • مراقب باشید که آی اُپنر بیش از حد گرم نشود چرا که احتمال ترکیدن آن بر اثر حرارت زیاد وجود دارد.
  • در صورتی که آی اُپنر پس از حرارت دیدن باد کرده است اصلاً به آن دست نزنید.
  • اگر در اوسط تعمیر، آی اُپنر هنوز گرم است، از آن استفاده کنید تا زمانی که سرد شود، سپس مجدداً آن را در مایکرویو گرم کنید. آی اُپنر که به درستی گرم شده باشد حدود 10 دقیقه گرمای خود را حفظ می کند.

مرحله 5- آی اُپنر را از داخل مایکرویو بیرون بیاورید.

  • آی اُپنر را از داخل مایکرویو بیرون بیاورید، دو طرف آن (زبانه ها) را بگیرید تا دستتان به قسمت وسط آن تماس پیدا نکند.
  • آی اُپنر حرارت بسیار زیادی دارد و هنگام جابجا کردن و استفاده از آن مراقب باشید. در صورت نیاز از دستگیره استفاده کنید.

مرحله 6- قاب پشت گوشی را حرارت دهید.

  • قبل از شروع، شارژ باتری گوشی خود را به زیر 25% کاهش دهید و گوشی را خاموش کنید.
  • باز کردن گوشی، آب بندی آن را به خطر می اندازد. قبل از اینکه شروع کنید اطمینان حاصل نمایید که چسب مونتاژ قاب پشت به اندازه کافی در اختیار دارد.
  • جنس قاب پشت این گوشی از گلس ساخته شده است. در صورتی که دچار ترک خوردگی و شکستگی شده است، یک لایه نوار چسب پهن روی آن بیندازید تا قاب را تا انتهای عملیات تعمیر نگه دارد.
  • آی اُپنر را روی لبه های کناری قاب پشت قرار دهید و به مدت 2 دقیقه منتظر بمانید تا چسب اطراف لبه ها به خوبی شل شود.
  • برای اینکه گوشی به اندازه کافی گرم شود و چسب نگهدارنده قاب پشت شل شود، ممکن است لازم باشد عملیات حرارت دهی با آی اُپنر را چندین بار تکرار کنید. البته مراقب باشید که گوشی بیش از حد داغ نشود.
  • برای حرارت دادن سایر قسمت های قاب پشت، آی اُپنر را جابجا کنید و هر قسمت را به مدت 2 دقیقه حرارت دهید.
  • برای حرارت دادن به قاب گوشی و شل کردن چسب زیر آن همچنین می توان از سشوار مو، سشوار صنعتی و یا صفحه داغ استفاده کرد. مراقب باشید گوشی بیش از حد حرارت نبیند چرا که صفحه اولد و باتری داخل این گوشی، مستعد آسیب های ناشی از حرارت هستند.

مرحله 7- کاپ مکش را به قاب پشت وصل کنید.

  • به محض اینکه قاب پشت به اندازه کافی داغ شد، کاپ مکش را در نزدیکی لبه تحتانی قاب (به سمت سوکت شارژ) نصب کنید.
  • دستگیره کاپ را با فشار یکنواخت و ثابت به سمت بالا بکشید تا زیر قاب، شکاف کوچکی ایجاد شود، اکنون نوک کاردک را داخل شکاف فرو کنید.
  • در صورت دلخواه، وقتی که کاردک را داخل درز قرار دادید، می توانید چندین قطره الکل ایزوپروپیل درون شکاف ایجاد شده بچکانید تا چسب ها شل شوند و برای جدا کردن در مراحل بعدی آماده شوند.

مرحله 8- چسب نگهدارنده قاب پشت در لبه پایین گوشی را جدا کنید.

  • کاردک را در امتداد لبه پایین گوشی بکشید تا چسب نگهدارنده قاب پشت جدا شود.
  • پس از برش چسب لبه پایین، کاردک را در همانجا رها کنید تا مانع از چسبیدن دوباره قاب به فریم گوشی شود. کاردک دوم را برداشته و برای جدا کردن چسب بقیه لبه ها از آن استفاده کنید.
  • در صورتی که چسب در لبه پایین سرد و محکم شده است عمل کشیدن کاردک به سختی انجام می شود، حرارتی دهی با آی اُپنر را تکرار کنید.

مرحله 9- چسب نگهدارنده قاب پشت در سه طرف دیگر گوشی را جدا کنید

عملیات حرارت دهی را تکرار کنید و چسب سه طرف دیگر گوشی را جدا کنید.

یک کاردک زیر هر لبه رها کنید تا مانع از به هم چسبیدن دوباره شوند.

مرحله 10- قاب پشت را بردارید.

پس از برش چسب ها در تمام لبه ها، قاب پشت را با دست گرفته و به صورت کتابی بلند کنید و در مکان امن قرار دهید.

مرحله 11- چسب های باقیمانده روی قاب پشت را تمیز کنید

  • با استفاده از کاردک، بقایای چسب روی قاب پشت و قاب میانی گوشی را جدا کنید و سطح آن را تمیز نمایید.

برای نصب مجدد قاب پشت:

  • ابتدا با استفاده از نوک پنس، هر گونه بقایا و خرده چسب ها را از هر دو طرف قاب پشت و قاب میانی گوشی تمیز کنید.
  • سپس سطوح چسب کاری شده را با پارچه نخی آغشته به الکل ایزوپروپیل غلیظ (حداقل 90 درصد) تمیز کاری کنید. پارچه الکلی را تنها به یک طرف بکشید (پارچه را عقب و جلو نکشید). این کار باعث آماده سازی سطح چسب می شود.
  • قبل از بکار بردن چسب جدید و آب بندی گوشی، ابتدا گوشی را روشن کنید و سلامت تعمیر را امتحان کنید.
  • چسب های تعویض قاب پشت گلکسی S6 همراه با ورقه های چسب از پیش برش داده شده هستند تا با خطوط قاب پشت به خوبی منطبق شوند. این ورقه چسب نامتقارن است، بنابراین قبل از استفاده از این ورقه های چسبی، اطمینان حاصل کنید که سوارخ های جای پیچ روی ورقه چسبی با سوارخ های پیچ روی فریم تراز هستند.

مرحله 12- پیچ های قاب میانی گوشی را باز کنید.

با استفاده از پیچ گوشتی چهارسو، هر 13 پیچ 3.5 میلی متری نگهدارنده قاب میانی را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده اند.

مرحله 13- قاب میانی را از روی گوشی بردارید.

  • با انگشت دست مطابق با تصویر، پشت باتری را فشار دهید و همزمان لبه های قاب میانی را با دست گرفته به صورت کتابی بلند کنید تا از گوشی جدا شود.
  • هنگام بلندکردن قاب میانی مراقب باشید که جک هدفون و سوکت شارژ بلند نشوند.
  • وقتی قاب میانی به صورت جزئی جدا شد، با کاردک پلاستیکی و با دقت لبه های دیگر گوشی را اهرم کنید تا قسمت فوقانی قاب میانی نیز جدا شود.
  • مراقب باشید که ناخواسته کاردک را بین گلس و صفحه نمایش فرو نکنید.
  • برای جلوگیری از آسیب و صدمه به جک هدفون، ابتدا قسمت فوقانی قاب میانی را بردارید، سپس قاب را به سمت پایین فشار دهید تا از جک هدفون جدا شود.
  • در صورتی که کار جدا کردن قاب میانی سخت شده است، برای شل کردن چسب های صفحه نمایش از آی اُپنر و یا سشوار استفاده کنید و این قسمت را کمی حرارت دهید.

مرحله 14- قاب میانی را بردارید.

لبه قاب میانی را با دست گرفته آن را از بدنه گوشی جدا و بلند کنید.

مرحله 15- کانکتور کابل باتری گلکسی S6 را جدا کنید.

اسپاتول سر صاف را زیر کانکتور کابل باتری قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی برد اصلی جدا شود.

مرحله 16- کانکتور سیم های آنتن وای فای و بلوتوث را جدا کنید.

لبه اسپاتول را زیر کانکتورهای کابل بلوتوث و آنتن وای فای قرار دهید و به آرامی به سمت کنار هل دهید تا از سوکتش از روی برد اصلی جدا شود.

مرحله 17- کانکتور کابل دکمه هوم را جدا کنید.

اسپاتول سر تخت را زیر کانکتور کابل دکمه هوم قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی برد اصلی جدا شود.

مرحله 18- کانکتور کابل صفحه نمایش را از برد اصلی جدا کنید.

اسپاتول سر تخت را زیر کانکتور کابل صحفه نمایش قرار دهید به آرامی به سمت بالا اهرم کنید و از روی سوکتش از برد اصلی جد کنید.

مرحله 19- کانکتور کابل کپسول زنگ گوشی را جدا کنید.

اسپاتول سر تخت را زیر کانکتور کابل اسپیکر مکالمه قرار دهید به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی برد اصلی جدا شود.

مرحله 20- برد اصلی را از روی فریم صفحه نمایش جدا کنید.

  • لبه های مادربرد را از قسمت دوربین (بالای گوشی) با انگشت دست بگیرید و از روی صفحه نمایش جدا کنید.
  • در این مرحله برد اصلی را به یکباره از روی قاب میانی بلند نکنید. زیر برد کابل نازکی وجود دارد که ابتدا باید قطع شود.
  • برد اصلی را بلند کرده و از صفحه نمایش دور کنید، مراقب باشید به برد فشار وارد نشود و آن را با زور بیرون نکشید، چرا که ممکن است به کابل متصل به برد ثانویه زیر برد اصلی صدمه وارد شود.
  • برد گوشی یک قطعه حساس ESD است که باید با دقت و مراقبت جابجا شود. برای جلوگیری از آسیب به آن از دستکش ضد الکتریسیته ساکن استفاده کنید.

مرحله 21- کابل متصل به برد شارژ را جدا کنید.

اسپاتول سر تخت را زیر کانکتور کابل نازک برد شارژ قرار دهید و مطابق با تصویر به سمت کنار هل دهید تا کانکتور از سوکتش از روی برد اصلی جدا شود.

مرحله 22- کانکتور دوربین پشت را از روی برد جدا کنید.

  • نوک اسپاتول سر تخت را زیر کانکتور دوربین پشت قرار دهید و به آرامی به سمت بالا اهرم کنید تا از روی سوکتش از برد اصلی جدا شود.
  • با استفاده از پنس سر کج دوربین جلو را گرفته از جای خود بردارید.

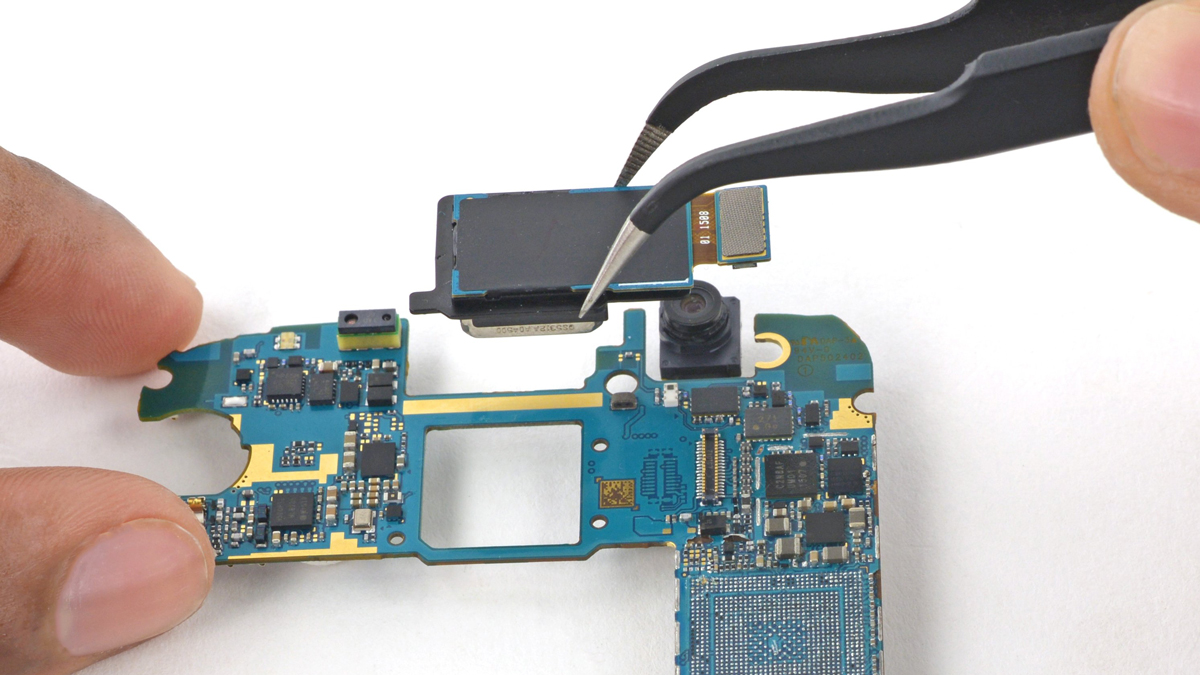

مرحله 23- دوربین پشت را از روی برد بردارید.

با پنس سر کج لبه دوربین پشت را گرفته به آرامی بلند کنید و از روی برد بردارید.

برای نصب و اتصال قطعات، مراحل بالا را از آخر به اول (برعکس) انجام دهید.

برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.

اگر حین عملیات تعویض دوربین پشت گوشی سامسونگ S6 خود با مشکل برخوردید، با کارشناسان تعمیر ما در کوک موبایل تماس بگیرید و مشاوره های لازم را به صورت رایگان دریافت نمایید.
