آموزش تعویض برد شارژ هوآوی میت 8

آموزش تعویض برد شارژ هوآوی میت 8

تعویض فلت شارژ هواوی میت 8 زمانی ضرورت پیدا می کند که گوشی مشکل شارژ شدن پیدا کرده است و همزمان بلندگوی آن نیز از کار افتاده است. فلت شارژ در میان تعمیرکاران به نام های برد ثانویه و یا برد شارژ معروف است. تعویض این فلت یکی از کارهای رایج تعمیراتی است که در اکثر گوشی های با مشکل شارژ شدن، و یا گوشی هایی که دچار خرابی سوکت شارژ و یا هر گونه عیب و نقص در مدار شارژ شده اند صورت می گیرد. در صورتی که هواوی میت 8 شما نیز دچار مشکل شارژ شده است از این دستورالعمل راهنما استفاده کنید و براحتی فلت شارژ گوشی خود را تعمیر کنید.

در صورت هر گونه مشکل و یا سوال در مورد انجام این دستورالعمل می توانید با کارشناسان بخش تعمیر کوک موبایل تماس بگیرید و راهنمایی و مشاوره لازم را دریافت نمایید.

مدت زمان انجام کار: 40 دقیقه

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. پیچ گوشتی T2 Torex
  2. کاردک پلاستیکی یا قطعه مثلث شکل (6 کاردک)
  3. قاب کش (iSclack)
  4. آی اُپنر
  5. پیچ گوشتی چهارسو
  6. اسپاتول

قطعات و مواد مصرفی مورد نیاز:

فلت شارژ هواوی میت 8

مرحله 1-خشاب سیم کارت را بیرون بیاورید.

  • ابتدا گوشی را خاموش کنید و خشاب سیم کارت را بیرون بیاورید.
  • اجکتور و یا سوزن را داخل سوراخ درکنار خشاب سیم کارت فرو کنید، کمی فشار بیاورید تا خشاب آزاد شود، لبه ان را با انگشت گرفته از جای خود بیرون بیاورید.

مرحله 2- پیچ های لبه پایین گوشی را باز کنید.

با استفاده از پیچ گوشتی T2 Torex دو پیچ در لبه پایینی گوشی را باز کنید.

مرحله 3- صفحه نمایش را از قاب پشت جدا کنید.

iSclack یا قاب کش و یا کاپ مکش دستی را به قسمت پایین گوشی خود متصل کنید، دستگیره قاب کش را به آرامی به یکدیگر نزدیک کنید تا صفحه نمایش از پنل پشت جدا شود.

مرحله 4- قاب پشت را به طور کامل جدا کنید.

  • با استفاده از کاردک پلاستیکی و یا قطعه مثلث شکل، چسب ها و گیره های نگهدارنده صفحه نمایش به قاب پشت را جدا کنید تا قاب به طور کامل از روی گوشی جدا شود.
  • قاب پشت را به یکباره و به طور کامل جدا نکنید. کابل سنسور اثرانگشت هنوز به قاب پشت متصل است.
  • صفحه نمایش گوشی را از طرف خشاب سیم کارت گرفته و مثل کتاب باز کنید و به یک جسم محکم مثل جعبه گوشی و یه هر بسته محکم دیگری تکیه دهید.
  • اسپاتول سر تخت را زیر کانکتور کابل سنسور اثر انگشت قرار دهید، به آرامی به سمت بالا اهرم کنید و از سوکتش جدا کنید.
  • قاب پشت را به طور کامل از گوشی هوآوی بردارید.

مرحله 5- پیچ شیلد فلزی روی کانکتورهای کابل های صفحه نمایش، رابط برد شارژ و کابل باتری را باز کنید.

  • با پیچ گوشتی چهارسو، پیچ نگهدارنده شیلد فلزی روی کانکتورهای کابل صفحه نمایش، کابل رابط برد شاَرژ و کابل باتری را باز کنید. جای این پیچ در تصویر دوم با دایره قرمز رنگ مشخص شده است.
  • روی این پیچ یک برچسب water indicator (کاغذ تورنسلی که با آب خوردن تغییر رنگ می دهد) قرار گرفته است، برای باز کردن پیچ ابتدا با نوک پنس برچسب را بردارید.
  • اسپاتول سر تخت را زیر شیلد فلزی قرار دهید به آرامی به سمت بالا اهرم کنید و از جای خود بردارید.
  • شیلد فلزی، سفت و محکم در جای خود قرار گرفته است. از آنجا که این شیلد فلزی نسبت به شیلدهای دیگر کمی طویل تر است، هنگام برداشتن ابتدا انگشت خود را در یک طرف شیلد قرار داد و فشار دهید، سپس اسپاتول را زیر طرف دیگر قرار داده و اهرم کنید. در غیر اینصورت شیلد براحتی می شکند.

مرحله 6- کانکتور کابل صفحه نمایش، کابل رابط برد شارژ و کابل باتری را جدا کنید.

اسپاتول سرتخت را به ترتیب زیر کانکتورهای کابل صفحه نمایش، کابل رابط برد شارژ و کابل باتری هوآوی قرار دهید، به آرامی به سمت بالا اهرم کنید و یکی یکی از روی سوکتشان جدا کنید.

مرحله 7- پیچ براکت کابل باتری را باز کنید.

با استفاده از پیچ گوشتی چهارسو، براکت نگهدارنده کابل رابط برد شارژ را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.

مرحله 8- براکت کابل رابط برد شارژ را بردارید.

  • با استفاده از پنس سر کج، کانکتور کابل کواکسیال آنتن وای فای را گرفته به سمت دیگر بکشید تا دسترسی به براکت کابل رابط برد شارژ امکان پذیر شود.
  • اکنون با نوک پنس، لبه براکت را گرفته از جای خود بردارید.

مرحله 9- کابل رابط برد شارژ را بردارید.

اسپاتول سر تخت را زیر کانکتور کابل رابط برد شارژ قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی برد اصلی برداشته شود.

مرحله 10 – پیچ های شیلد فلت شارژ را باز کنید.

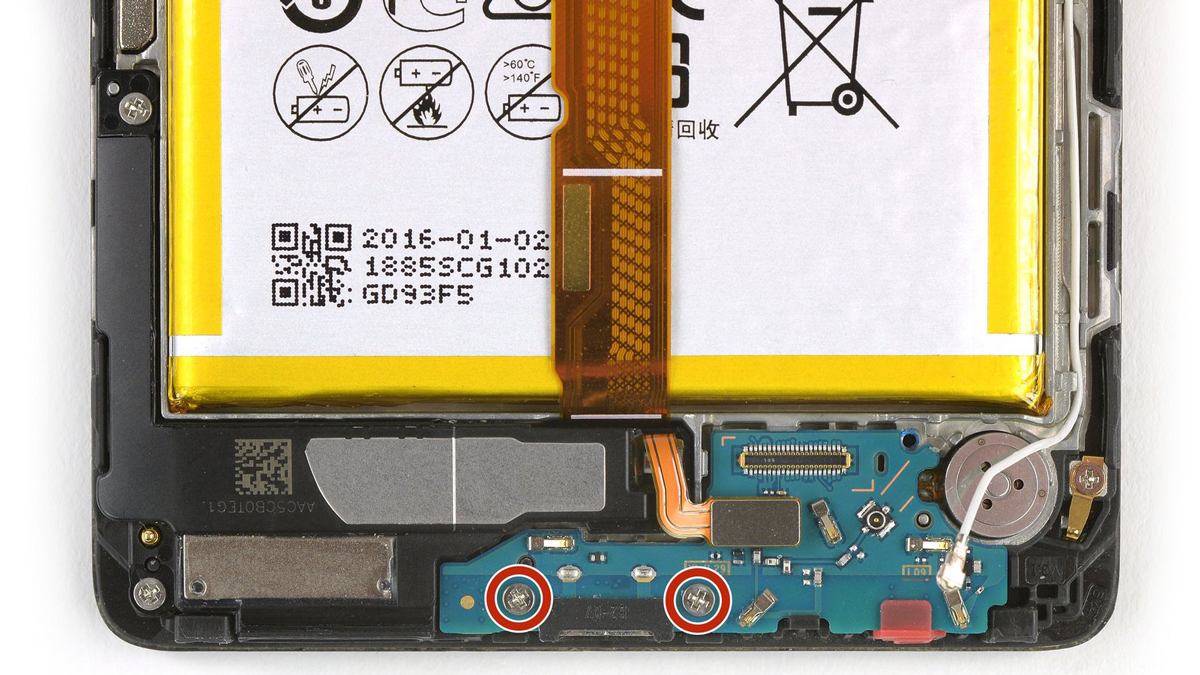

  • با استفاده از پیچ گوشتی چهارسو، هر دو پیچ نگهدارنده شیلد فلت شارژ را باز کنید. جای این دو پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
  • اسپاتول سر تخت را زیر کانکتور کابل منعطف بلندگو قرار دهید به آرامی به سمت بالا اهرم کنید و از روی سوکتش جدا کنید.
  • نوک تیز اسپاتول را از گوشه سمت چپ گوشی، زیر برد شارژ قرار دهید به آرامی به سمت بالا اهرم کنید تا از جایگاه خود شل شود
  • لبه فلت شارژ را با دست گرفته از روی گوشی بردارید.

برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید.

مطابق با استاندارد R2 مربوط به دفع زباله های الکترونیکی عمل کنید و دور ریزهای تعمیر را به زباله دان الکترونیکی روانه کنید.
