آموزش تعویض موتور ویبره هواوی P10 Plus

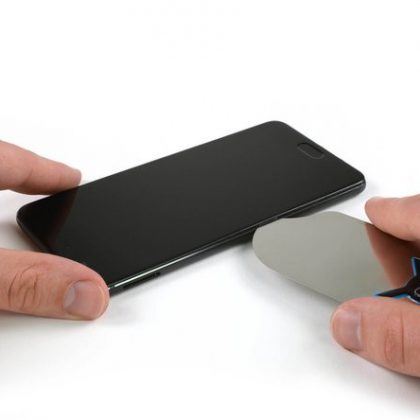

• آی اُپنر را گرم کنید و به مدت 2 دقیقه آن را روی قسمت های بالا و پایین صفحه نمایش قرار دهید و چسب های زیر آن را شل کنید.
• با استفاده از کاردک منعطف، دور تا دور گوشی بکشید و چسب های زیر گلس را جدا کنید.

برای اینکه به صفحه نمایش و قطعات داخلی موبایل هوآوی آسیب وارد نکنید، نوک کاردک را خیلی به داخل فرو نکنید

دقت کنید که کابل نازک صفحه نمایش بین صفحه نمایش و گوشی قرار گرفته و این دو را با هم متصل کرده است، هنگام باز کردن دستگاه مراقب باشید که این کابل پاره نشود.

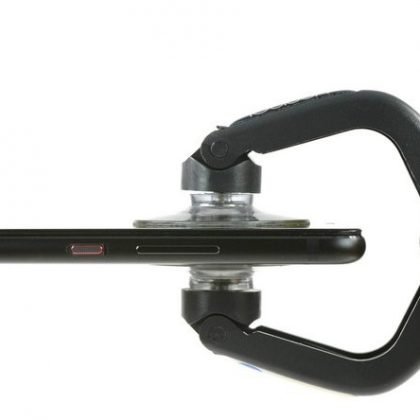

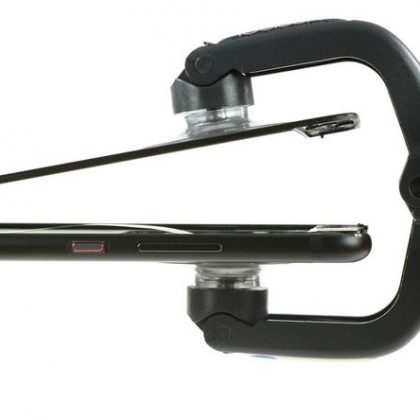

• کاپ مکش یا قاب کش (iSlack) را در بخش بالاتر گوشی قرار دهید و دستگیره آن را کمی فشار دهید تا قاب میانی صفحه نمایش بلند شود.

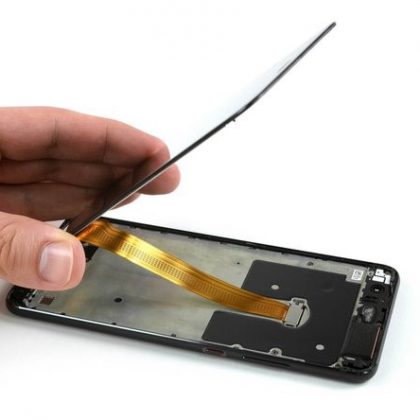

• صفحه نمایش را به طور کامل جدا نکنید، کابل رابط بین قاب و ال سی دی زیر براکت قرار گرفته است و این براکت با پیچ محکم شده است. لبه گوشی را به صورت کتابی باز کنید و بدون اینکه به کابل فشار آورده و یا اینکه کابل را پاره کنید، آن را به یک جسم محکم تکیه دهید و یا اینکه با دست نگه دارید و مرحله بعد را ادامه دهید.

• با استفاده از پنس لبه محافظ فلزی که کابل منعطف صفحه نمایش را پوشانده است را گرفته و از جای خود آزاد کنید.

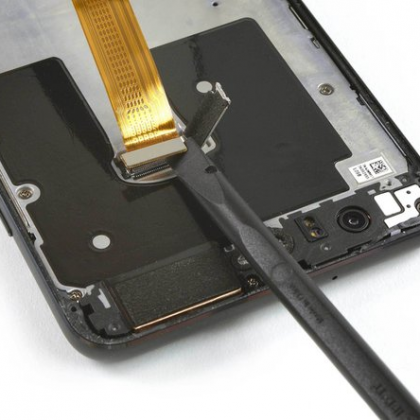

• از اسپاتول استفاده کنید و کابل منعطف صفحه نمایش را جدا کنید.

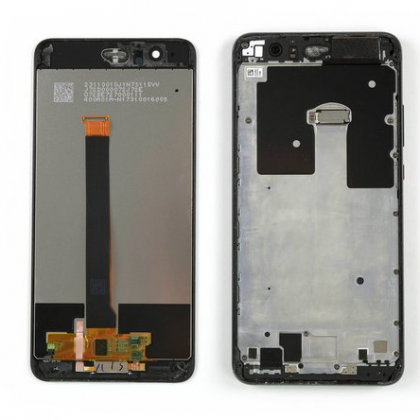

• ال سی دی هوآوی P10 Plus را بردارید.

هنگام نصب گوشی، چسب قدیمی و بقایای آن را بردارید و از چسب دو طرفه و یا نوار چسب های مخصوص جدید استفاده کنید.

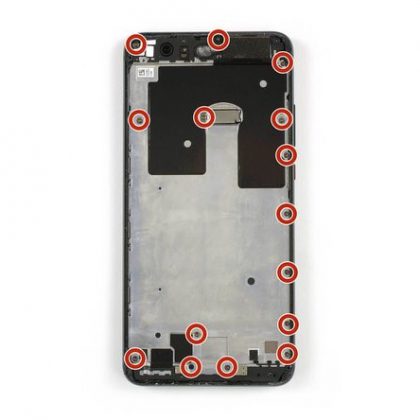

• قاب میانی بوسیله 15 پیچ چهارسو #000 در جای خود قرار گرفته است. با استفاده از پیچ گوشتی مخصوص باز کردن پیچ های چهارسو هر 15 پیچ را باز کنید. جای این پیچ ها در تصویر با رنگ قرمز مشخص شده است.

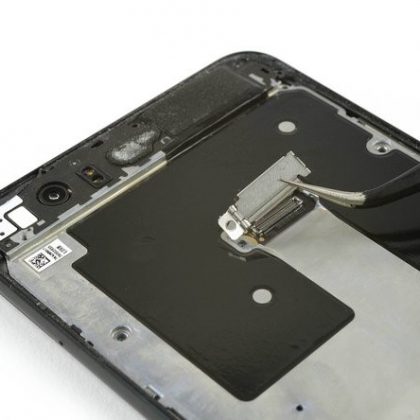

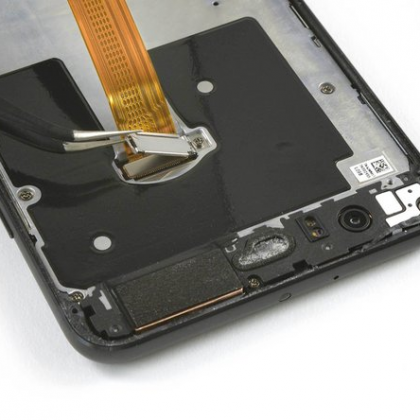

• با استفاده از پنس، محافظ فلزی که کانکتور منعطف صفحه نمایش را نگه داشته است را بردارید.

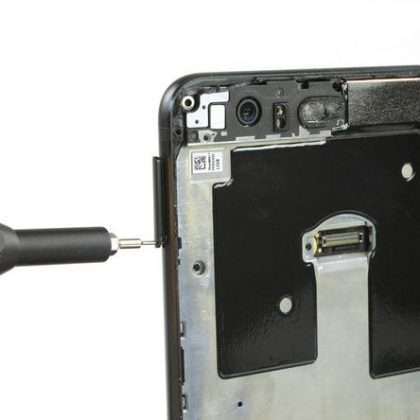

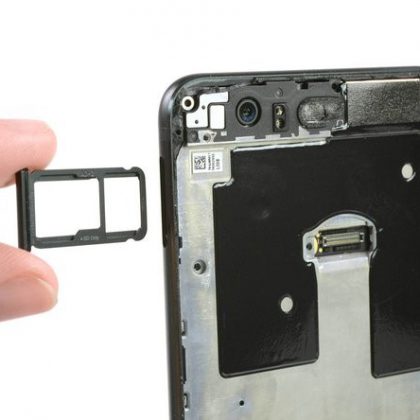

• نوک سوزن اجکتور سینی سیم کارت را در سوراخ مربوطه کرده، خشاب سیم کارت را باز کنید.

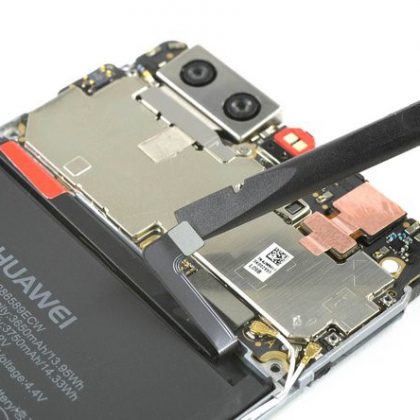

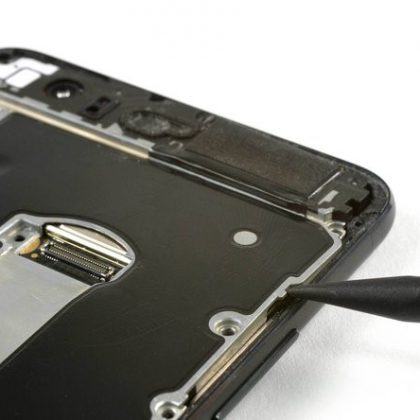

• نوک تیز اسپاتول را زیر قاب میانی قرار دهید و به آرامی به سمت بالا اهرم کنید تا زمانی که بتوانید قاب میانی را با دست براحتی بگیرید.

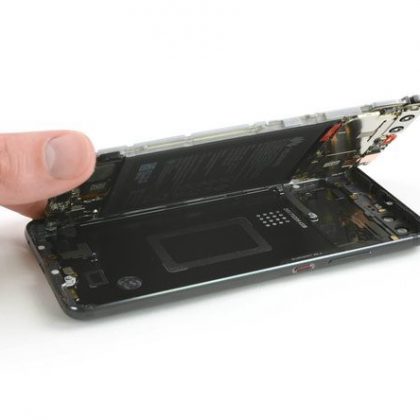

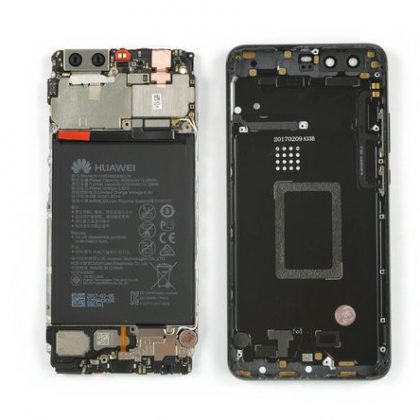

• قاب میانی را بردارید.
• با استفاده از اسپاتول، کابل منعطف باتری را جدا کنید.

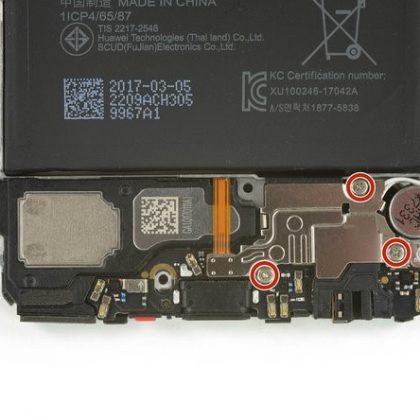

• با استفاده از پیچ گوشتی چهارسو، 3 پیچ #000 را باز کنید. جای این پیچ در تصویر اول با دایره قرمز رنگ مشخص شده است.

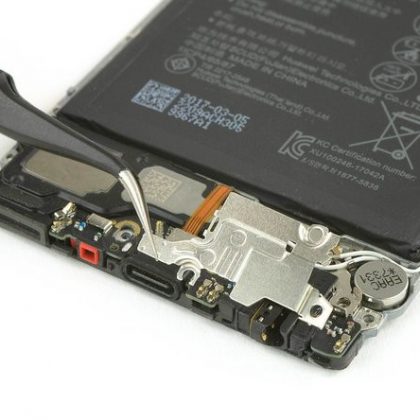

• با استفاده از پنس، محافظ فلزی که روی بورد شارژ را پوشانده است، را بردارید.

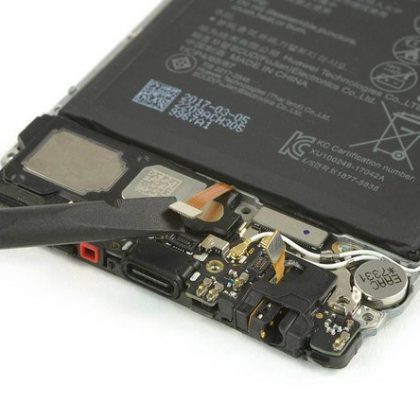

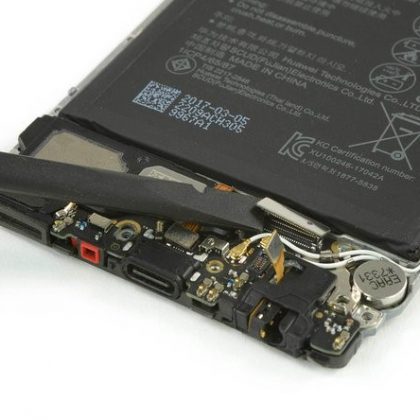

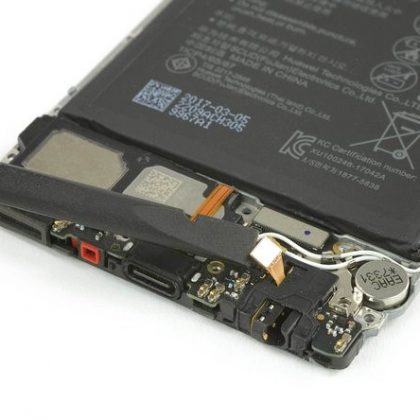

با استفاده از اسپاتول، کابل منعطف جک هدفون، کابل منعطف بلندگو و کابل منعطف اصلی را جدا کنید.

• هر دو کابل های آنتن را با پنس گرفته از سوکتش خارج کنید.

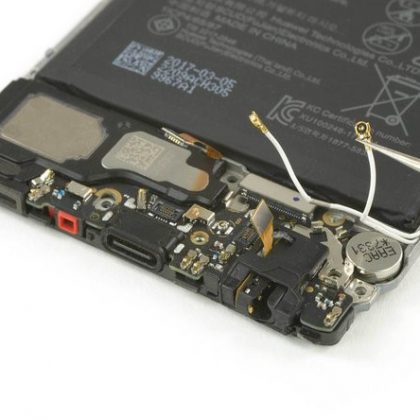

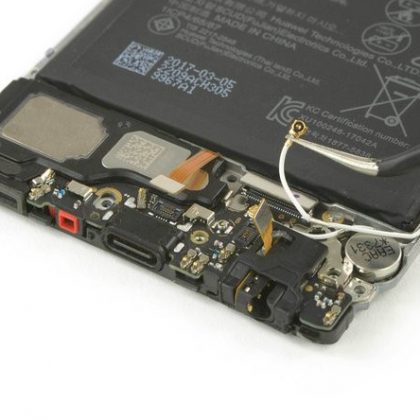

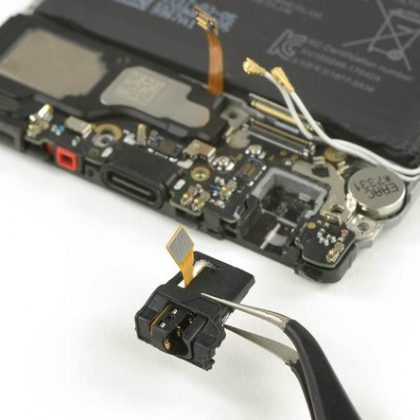

• با دقت جک هدفون را بردارید.

جک هدفون مکن است کمی چسب خورده و محکم باشد. در مواردی که برداشتن جک هدفون سخت شده است، ابتدا از آی¬اُپنر استفاده کنید و چسب ها را شل کنید، سپس نسبت برداشتن به راحتی جک هدفون اقدام نمایید.

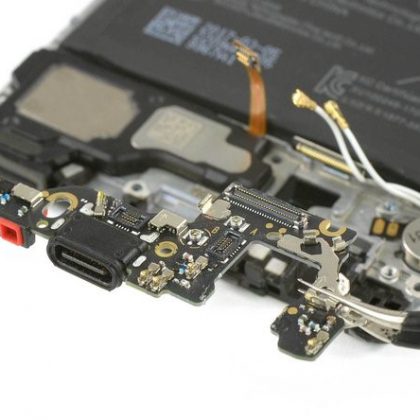

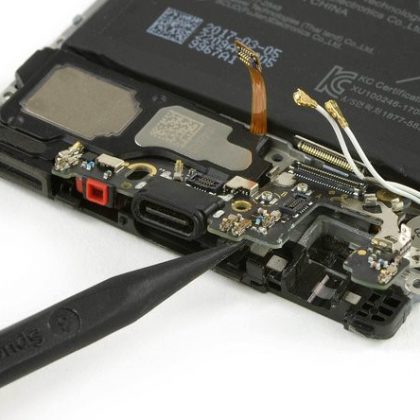

• نوک تیز اسپاتول را زیر بورد شارژ قرار دهید و با یک پنس لبه بورد را بگیرید و به سمت خودتان اهرم کرده بیرون بیاورید.
• اکنون بورد شارژ را بردارید.

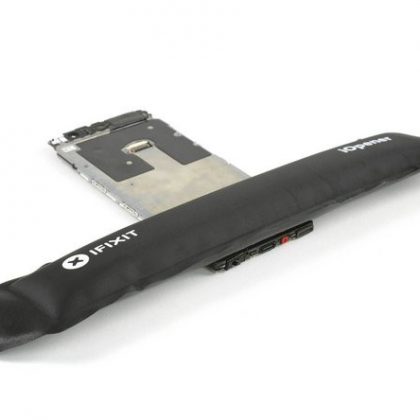

• از آی اُپنر استفاده کنید و چسب زیر موتور ویبره را شل کنید.

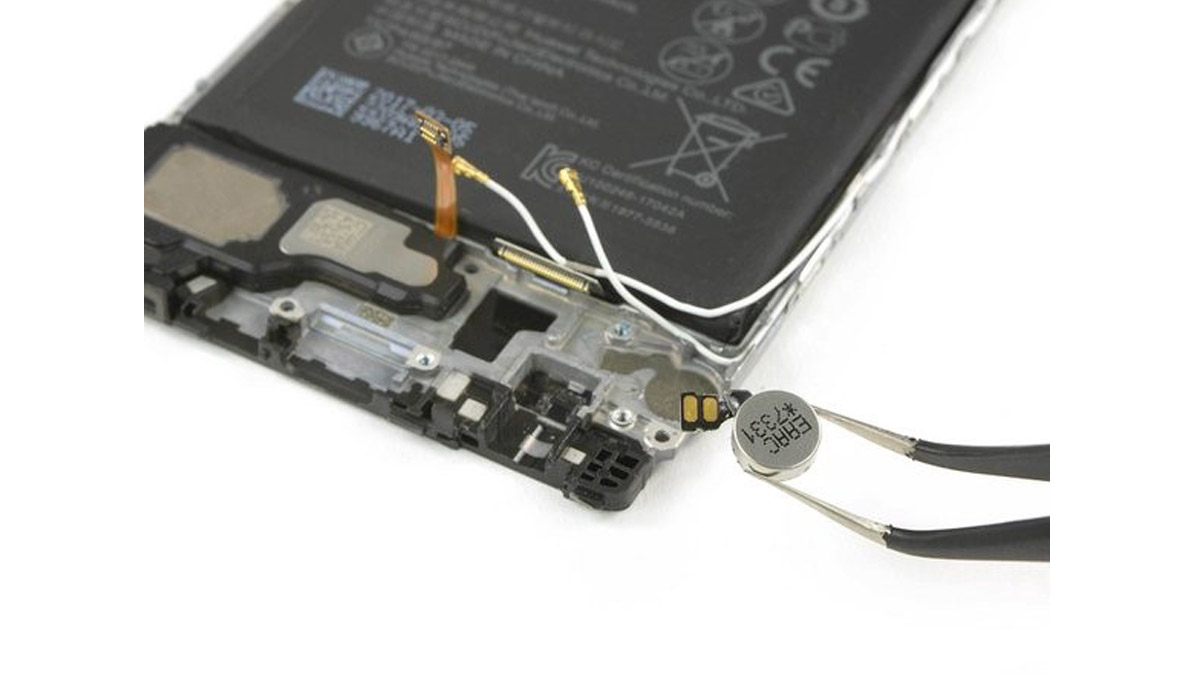

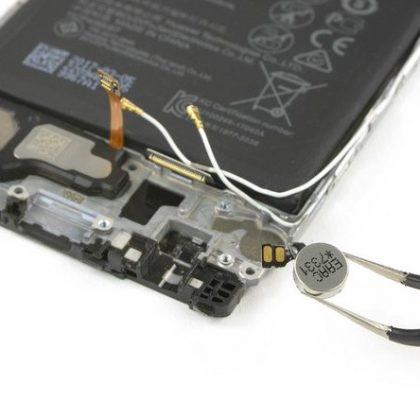

• موتور ویبره را بردارید.

برای نصب و سرهم بندی دستگاه، این دستورالعمل را از آخر به اول و به صورت برعکس انجام دهید. هنگام نصب مجدد گوشی، در صورت لزوم از چسب جدید استفاده کنید.

در صورتیکه برای تعویض موتور ویبره گوشی هوآوی خود، نیاز به مشاوره و تخصص همکاران ما در بخش تعمیرات گوشی موبایل داشتید، می توانید به صورت حضوری به دفتر کوک موبایل مراجعه نمایید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هواوی P10 plus گرفته شده است.
