آموزش تعویض مادربرد سامسونگ گلکسی s7 Active

• قبل از اینکه شروع کنید، شارژ باتری گوشی سامسونگ خود را به زیر 25% خالی کنید. باتری لیتیوم یون فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
• قبل از باز کردن گوشی، ابتدا آن را خاموش کنید.
• سشوار صنعتی را برداشته مستقیماً و به آرامی دور تا دور صفحه نمایش را حرارت دهید تا چسب های زیر صفحه نمایش شل شوند.
• استفاده از سشوار صنعتی، سشوار مو و یا صفحه داغ باعث می شود که قاب فلزی دستگاه خیلی داغ شود و ممکن است هنگام لمس به پوست دست آسیب بزنید، هنگام حرارت دادن مراقب باشید.
• دقت کنید که گوشی را بیش از حد حرارت ندهید ، صفحه نمایش اولد و باتری و سایر قطعات داخل دستگاه به حرارت بیش از حد حساس هستند و می توانند خراب شوند. برای شل کردن چسب های زیر قاب پشت، تنها کافی است که به اندازه یک دقیقه حرارت داده شود.

• به آرامی نوک اسپاتول فلزی سر صاف را از لبه زیرین و سمت راست قاب گوشی به داخل شکاف بین پنل جلو و قاب پشت آن فرو ببرید و خیلی آرام با نوک اسپاتول کار کنید تا لبه قاب گلکسی S7 Active کمی آزاد و باز شود.
• اگر می خواهید قاب گوشی راحت تر شل شود از دو اسپاتول استفاده کنید. وقتی اولی را زیر قاب فرو کردید همانجا نگه دارید و سپس سعی کنید با اسپاتول دیگر بقیه قاب را شل کنید.
• برداشتن قاب پشت گوشی S7 Active خاصیت ضد آب بودن آن را به خطر می اندازد قبل از اینکه بخواهید قاب پشت را باز کنید، چسب تعویض به اندازه کافی در دست داشته باشید و اگر از چسب تعویض جدید استفاده نمی کنید اطمینان حاصل کنید که گوشی دیگر در معرض آب و رطوبت قرار نخواهد گرفت.

• به آرامی نوک یک اسپاتول دیگر را از کنار شکافی که در لبه زیرین و سمت راست قاب گوشی ایجاد شده به داخلی آن فرو برده و به تدریج اسپاتول دوم را به سمت لبه فوقانی قاب گوشی هدایت کنید. بدین ترتیب سمت راست قاب گلکسی S7 Active کاملا شل می‌شود.
• به آرامی و مشابه با قبل، نوک اسپاتول را به سمت لبه فوقانی و سپس لبه سمت چپ قاب گلکسی S7 Active هدایت کرده و این دو بخش از قاب گوشی را هم کاملاً شل کنید.
• اگر حین کشیدن اسپاتول و باز کردن قاب گوشی موبایل سامسونگ احساس کردید که اسپاتول به سختی پیش می رود می توانید دوباره کمی حرارت دهید و چسب ها را شل کنید تا اسپاتول راحت تر پیش رود.

• به آرامی لبه فوقانی پنل جلوی گلکسی S7 Active را گرفته و آن را به صورت کتابی باز کنید. مراقب باشید به لبه زیرین قاب هیچ نیروی کششی وارد نشود.
• پنل جلوی گوشی را 180 درجه بچرخانید تا دو پنل پشت و جلوی روی میز قرار گیرند.

لطفاً بعد از پایان عملیات دست های خود را با آب گرم و صابون به طور کامل شستشو دهید.

با استفاده پیچ گوشتی چهارسو تک پیچ فیلپسی را باز کنید. چای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.

با استفاده از پنس و به آرامی کاور پلاستیکی که در زیر پیچ باز شده در مرحله قبل قرار دارد را از روی قاب گوشی بردارید.

دوباره با کمک پنس و به آرامی کاور پلاستیکی که روی لبه زیرین شیلد فلزی پنل پشت گوشی نصب است را از روی این بخش جدا کنید.

با استفاده از پیچ گوشتی چهارسو، هر یازده پیچ فیلیپسی که در تصویر با دایره های قرمز رنگ مشخص شده اند را باز کنید.

با استفاده از پس نوک کج، کانکتورهایی که در تصویر با کادر قرمز رنگ مشخص شده است را از روی برد آزاد کنید.

با استفاده از پنس نوک کج، دکمه هوم را بردارید و اتصال آن را از روی برد جدا کنید.

• باتری گلکسی S7 Active روی فریم میانی گوشی سوار شده و به همراه آن جدا می‌شود. فریم میانی یک درپوش پلاستیکی است که روی قطعات سخت افزاری اصلی دستگاه نظیر مادربرد، فلت شارژ و غیره قرار می‌گیرد و به نوعی از این قطعات محافظت می‌کند.
• نوک قاب باز کن یا اسپاتول را به آرامی مثل عکس اول از لبه سمت راست قاب گوشی به زیر فریم میانی آن (شکاف مابین فریم میانی و پنل پشت) فرو ببرید وخیلی آرام سعی کنید لبه سمت راست فریم میانی را از روی پنل پشت گوشی بلند نمایید.
• بلند کردن فریم میانی به صورت کتابی را تا جایی ادامه دهید که این بخش از بدنه گلکسی S7 Active کاملا به همراه باتری از پنل پشت گوشی جدا شود.
• پنل پشت گوشی را در مکان امنی قرار داده و پروسه تعویض باتری گلکسی S7 Active را روی فریم میانی دستگاه دنبال نمایید.

با استفاده از نوک تخت اسپاتول، باتری گوشی موبایل را از قسمت پایین به سمت بالا اهرم کنید تا باتری از روی قاب میانی بلند شود، لبه باتری را با دست گرفته و بردارید.

چسب استفاده شده زیر باتری در این دستگاه، از نوع صنعتی است و جدا شدن آن بسیار سخت است.

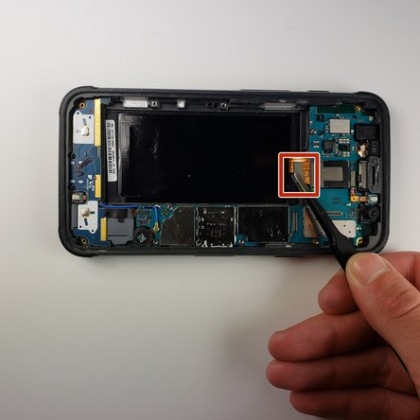

با استفاده از پنس، کانکتور دوربین جلو را از باتری جدا کنید. جای این کانکتور در تصویر مربوطه با کادر قرمز رنگ مشخص شده است.

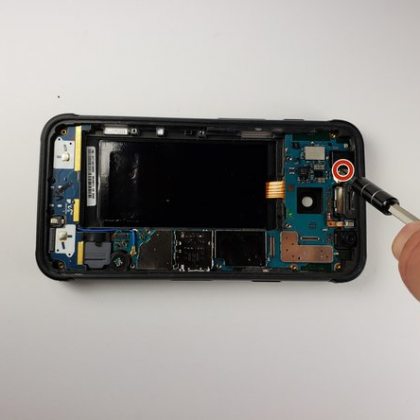

با استفاده از پیچ گوشتی مخصوص پیچ فیلیپسی، پیچ سنسور مجاورتی را باز کنید.جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.

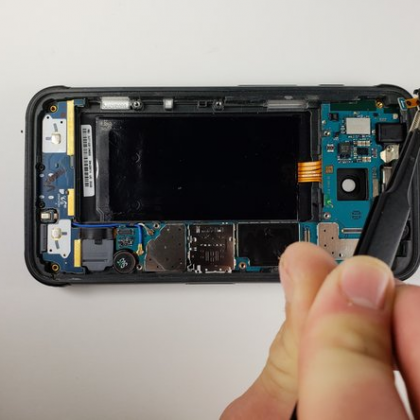

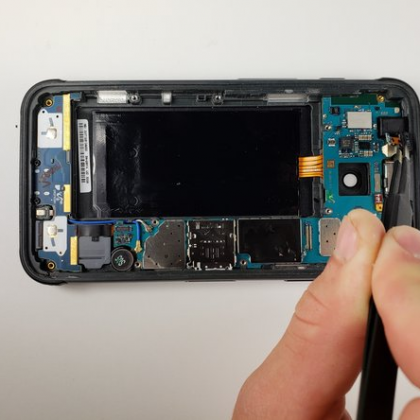

با استفاده از پنس، لبه سنسور مجاورتی را گرفته و از لبه فوقانی قاب گوشی بردارید.

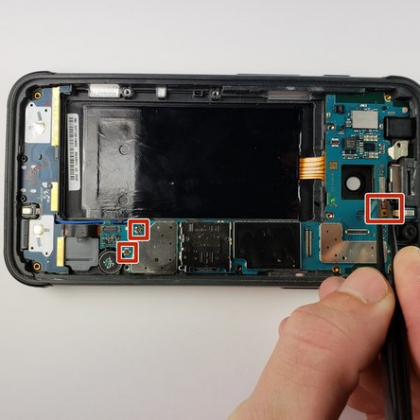

با استفاده از پنس، میکروفن و دو کابلی که در تصویر مربوطه با کادر قرمز رنگ مشخص شده اند را از جای خود بردارید.

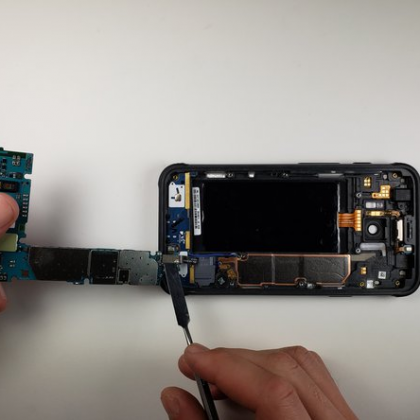

• نوک اسپاتول فلزی سرصاف را از لبه فوقانی قاب گوشی به زیر برد فرو ببرید و خیلی آرام لبه فوقانی برد را با دست گرفته از روی قاب پشت گوشی بلند کنید.
• لبه فوقانی مادربرد را با انگشت بگیرید و آن را به صورت کتابی بلند کنید. دقت داشته باشید که نباید هیچ نیروی کششی به لبه زیرین مادربرد وارد شود، چرا که این بخش از برد با یک کانکتور به قاب پشت گوشی متصل است.

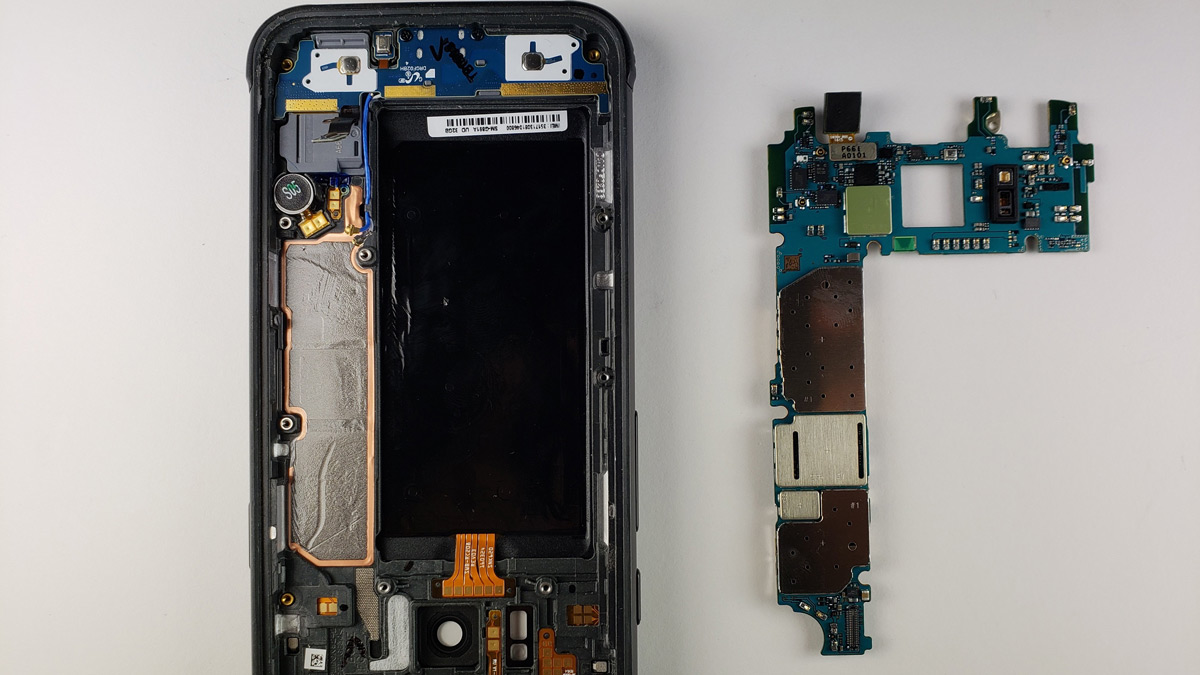

• مادربرد را بردارید و با یک برد جدید تعویض کنید.

برای نصب قطعات گوشی موبایل سامسونگ خود تمام مراحل بالا را از آخر به اول انجام دهید.
