آموزش تعویض مادربرد سامسونگ S10

• سوزن اجکتور سینی سیم کارت و یا سوزن بلند را وارد سوراخ سینی سیم کارت کنید، این سوراخ در لبه بلایی گوشی درکنار نوار آنتن پلاستیکی قرار دارد
• اگر نوک سوزن را به اشتباه وارد سوراخ های دیگری کردید نگران نباشید- سوراخ های مربوط به میکروفون و سوراخ های دیگر در این گوشی محکم و با مواد محکم آب بندی شده اند.
• سوزن را فشار دهید و سینی را بیرون بیاورید.
• لبه سینی را با انگشت گرفته بردارید.
• هنگام نصب دوباره سیم کارت، اطمینان حاصل کنید که جهت سینی درست است.

• قبل از شروع عملیات، شارژر را از دستگاه و منبع تغذیه برق، دستگاه را خاموش کنید.
• آی اپنر را گرم و آماده کنید، روی قاب پشت سمت راست قرار دهید و به مدت دو دقیقه گرم کنید.
• در صورتیکه آی آپنر در اختیار ندارید، می توانید از سشوار مو، هیتر و یا صفحات داغ استفاد کنید، دقت کنید که گوشی بیش از حد حرارت داده نشود، صفحه نمایش و باتری هر دو به حرارت بیش از حد حساس هستند و خراب می شوند.
• با دقت به تصاویر بالا نگاه کنید و ببینید که چسب ها در کجای لبه گوشی قرار گرفته اند. جای چسب ها در تصویر مربوطه در لبه های گوشی با رنگ قرمز مشخص شده است.

• لبه راست گوشی سامسونگ را بعد از عملیات حرارت دهی روی چیزی و یا جعبه محکمی که حدود 13 میلی متر ضخامت دارد قرار دهید طوریکه زاویه دار شود و بتوان ابزار شکافنده قاب را روی آن براحتی عقب و جلو کرد.
• با انگشت لبه سمت چپ گوشی را محکم نگه دارید، طوریکه گوشی تکان نخورد. کاپ مکش روی قاب پشت را با فشار به سمت بالا بکشید تا شکاف کوچکی ایجاد کنید.
• لبه شکافنده قاب را به درز بین قاب پشت و فریم قرار دهید.
• شکافنده قاب را چندین بار در امتداد درز، عقب و جلو بکشید تا چسب ها باز شود.

• آی اُپنر را گرم کنید، روی قاب پشت و لبه گوشی قرار دهید و به مدت 2 دقیقه گرم کنید.
• کاپ مکش را روی قاب پشت قرار دهید سعی کنید کاپ در قسمت مرکز و تا جای ممکن به سمت لبه راست نزدیک باشد (جایی که به چسب ها نزدیکترین است)
  با قدرت کاپ مکش را بکشید. سعی کنید نیروی ثابت و یکنواختی اعمال کنید تا بین قاب پشت و فریم شکاف کوچکی ایجاد شود و فاصله بیفتد.
• نوک کاردک و یا قطعه مثلث شکل کوچک را بین شکاف قرار دهید.
• کاردک را محکم کنید، طوریکه بتواند فشار را تحمل کند و نیفتد.
• اگر در ایجاد شکاف مشکل دارید و به سختی انجام می شود، دوباره با آی اُپنر لبه ها را حرارت بدهید تا چسب ها شل شوند و مراحل قبل را دوباره تکرار کنید
• می توانید چند قطره الکل ایزوپروپیل با غلطت بالا (90%) را به داخل درز بچکانید تا چسب بین لبه ها شل شود.

نکته: فشار بیش از حد به کاردک می تواند منجر به شکسته شدن لبه های قاب پشت شود، مراقب باشید و این کار با دقت انجام دهید.

• کاردک را در امتداد لبه گوشی بکشید، تا تمام چسب ها برش داده شوند.
• قبل از اینکه چسب نگهدارنده گوشه های پایین را باز کنید کمی حرارت دهید، این کار باعث می شود که به لبه ها و گوشه ها فشار وارد نشود و آسیب نرسد.
• کاردک را در بین درز رها کنید تا مانع از چسبیدن دوباره لبه شود.

• آی اُپنر را گرم کنید و به مدت 2 دقیقه روی لبه پایین گوشی قرار دهید.
• نوک کاردک را در لبه راست نزدیک به گوشه راست پایین، وارد کنید
• با دقت، کاردک را به سمت گوشه بکشید. کاردک را در امتداد لبه پایین و به سمت پایین گوشه سمت چپ بکشید تا قاب باز شود.
• اگر احساس کردید که کشیدن کاردک و برش چسب ها به سختی انجام می شود، دوباره حرارت دهید و ادامه دهید.
• کاردک را در درز رها کنید تا از چسبیدن دوباره قاب به فریم جلوگیری شود

• عملیات حرارت دهی را ادامه دهید و چسب های لبه های باقیمانده گوشی را برش دهید.
• هنگام جدا کردن گوشه ها اطمینان حاصل کنید که تمام گوشه ها به اندازه کافی حرارت دیده اند.

• به محض اینکه هر چهار طرف گوشی را باز کردید و چسب ها جدا شدند، لبه کاردک را کمی بچرخانید تا اهرم شود و قاب از فریم جدا شود.
• قاب را به آرامی را بلند کنید. چسب های باقیمانده را با نوک کاردک تمیز کنید.
  با انگشت لبه قاب را گرفته بردارید.
• قبل از اینکه قاب پشت را دوباره نصب کنید، اطمینان حاصل کنید که تمام بقایای چسب برداشته و دور فریم تمیز می باشد.
• با استفاده از پنس، گلوله باقیمانده چسب را بردارید، با نوک کاردک محل را تمیز کنید و برای تمیزکاری نهایی از الکل ایزوپروپیل با غلظت 90 درصد استفاده کنید
• اگر قصد دارید همان قاب قبلی را دوباره نصب کنید، اطمینان حاصل کنید که لبه های قاب تمیز و عاری از هر گونه بقایای چسب هستند
• در هنگام مونتاژ، قبل از اینکه قاب پشت را به طور کامل نصب کنید و چسب بزنید، دکمه پاور گوشی را فشار دهید، گوشی را روشن کنید و عملکرد آن را تست کنید و در صورتی که مشکلی وجود ندارد، نسبت به محکم کردن نهایی قاب پشت اقدام کنید.

قاب میانی فوقانی بوسیله 8 پیچ 4 میلی متری نگه داشته است. با استفاده از پیچ گوشتی چهارسو هر 8 پیچ را باز کنید. در تصویر مربوطه جای پیچ ها با دایره های قرمز رنگ مشخص شده است.

• در این مرحله، قاب میانی هنوز کاملاً جدا نشده است و با چند گیره پلاستیکی که در اطراف لبه وجود دارد در جای خود قرار گرفته است.
• نوک اسپاتول را به حفره کوچک در سمت راست قاب میانی، نزدیک به دکمه تغییر حجم صدا قرار دهید و اهرم کنید.
• به آرامی و به سمت بالا اهرم کنید تا قاب میانی از گوشی شل شود.

• با انگشت گوشه های بالایی قاب میانی را گرفته و آن را از روی گوشی بردارید.
• قاب میانی فوقانی ممکن است از گوشه پایین سمت راست به قاب میانی تحتانی چسبیده باشد، اگر این اتفاق افتاده است، ناخن و یا نوک کاردک را با احتیاط بین درز انداخته و آنها را از یکدیگر جدا کنید.

برای نصب مجدد قاب میانی فوقانی:

• لبه فوقانی قاب میانی را روی گوشی تراز کنید و قاب را روی گوشی قرار دهید.
• با انگشت دور تا دور قاب میانی را فشار دهید تا با شنیدن صدای یک کلیک قاب در جای خود سوار شود. لبه های قاب میانی باید با لبه های گوشی تراز شده باشد.

• طرف تخت اسپاتول را زیر کانکتور باتری که به مادربورد زیر دوربین پشت متصل است قرار دهید.
• به سمت بالا اهرم کنید و کانکتور را از سوکتش خارج کنید.
• نکته: هنگامی که این اتصالات را جدا کردید، مراقب باشید کانکتورها خیلی از مسیر و جای خود دور نشوند.
• به آرامی کابل منعطف باتری را از سوکت مادربورد دور کنید تا از هر گونه اتصال تصادفی جلوگیری شود.

• قاب میانی تحتانی بوسیله 7 پیچ (4 میلی متری) در جای خود نگه داشته شده است.
• با استفاده از پیچ گوشتی چهارسو هر 7 پیچ را باز کنید. جای پیچ ها در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.

• قاب میانی هنوز بوسیله چند گیره پلاستیکی به اطراف لبه ها نگه داشته شده است.
• نوک اسپاتول را زیر گوشه راست بالای قاب میانی تحتانی قرار دهید
• اهرم کنید تا قاب میانی از گوشی آزاد شود

• با انگشت، طرف شل قاب میانی را بگیرید و به آرامی به سمت بالا بلند کنید.
• قاب میانی را به آرامی بالا و پایین کنید تا بقیه گیره های لبه نیز آزاد شوند
• قاب میانی تحتانی را بردارید. بلندگو روی قاب میانی تحتانی قرار گرفته است.

نوک تخت اسپاتول را زیر کانکتور صفحه نمایش قرار دهید به سمت بالا اهرم کنید و از سوکت مادربوردش زیر گوشه پایین گوشی جدا کنید.

نوک تخت اسپاتول را زیر کانکتور جک هدفون قرار دهید، به سمت بالا اهرم کنید و از سوکت مادربوردش جدا کنید.

با استفاده از پیچ گوشتی چهارسو هر سه پیچ 3.7 میلی متری نگهدارنده مادربورد به گوشی را باز کنید جای این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ مشخص شده است.

• نوک اسپاتول را زیر لبه راست مادربورد در نزدیکی دکمه کاهش حجم صدا قرار دهید.
• به آرامی اهرم کنید تا مادربورد از قسمت عقبش جدا شود.

• نوک اسپاتول را زیر گوشه چپ پایین مادربورد قرار دهید.
• به آرامی اهرم کنید تا مادربورد از قسمت عقبش جدا شود.

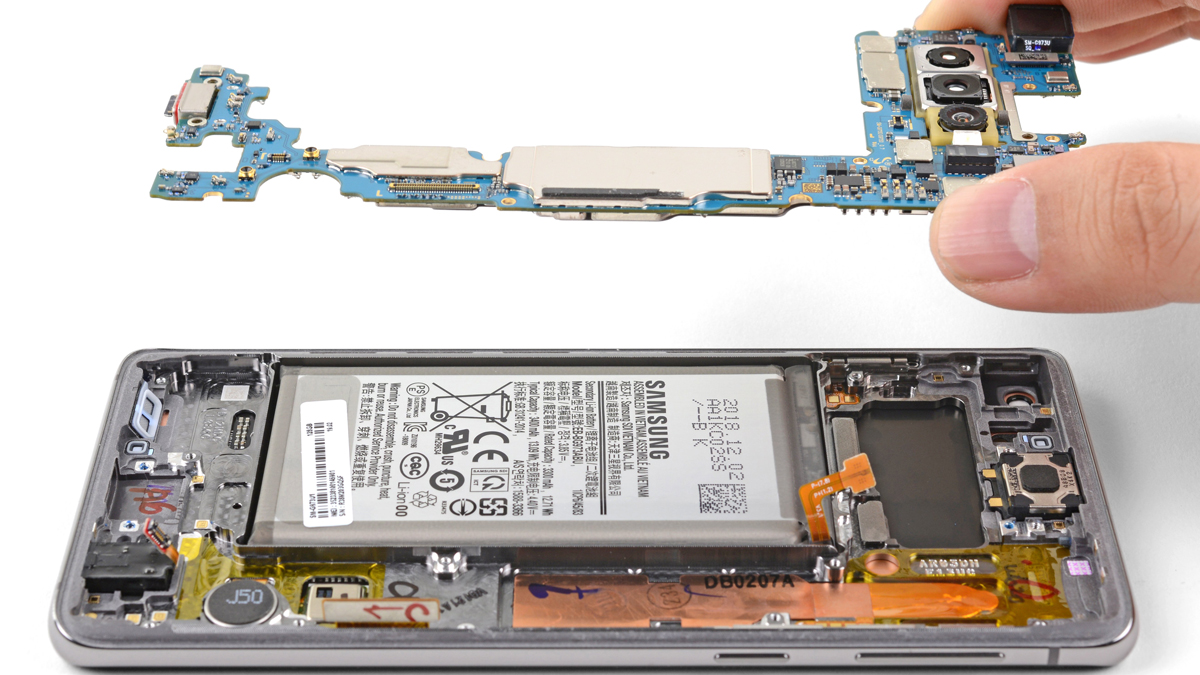

• با استفاده از انگشتان دست، مادربورد را از گوشه های بالا گرفته بردارید.
• مادربورد را از قسمت عقب جدا کنید. مراقب باشید کابل ها کشیده و یا تحت فشار قرار نگیرند.
• مادربورد را به سمت لبه بالای گوشی بکشید در حالکیه بورد را کمی چپ و راست می کنید. این کار باعث می شود که پورت شارژ از سوکتش شل شود.
• به محض اینکه پورت شارژ از سوکتش خارج شد، مادربورد را بردارید.
• برای نصب مجدد مادربورد
• پورت شارژ مادربورد را با لبه پایین گوشی تراز کنید.
• به آرامی مادربورد در لبه پایین گوشی فشار دهید تا پورت شارژ به طور کامل در جای خود قرار گیرد.
• مادربورد را پایین بیاورید و در جای خود فشار دهید تا محکم شود. دقت کنید که کابل ها زیر مادربورد لای درزها قرار نگیرد. اگر مانعی زیر بورد وجود نداشته باشد، بورد براحتی در جای خود قرار می گیرد و محکم می شود.
• برای نصب قطعات این دستگاه تمام مراحل بالا را از آخر به اول انجام دهید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی سامسونگ S10 گرفته شده است.
