آموزش تعویض صفحه نمایش هواوی P8

• قبل از اینکه عملیات تعویض باتری هوآوی P8 را شروع کنید، شارژ باتری گوشی را حتی الامکان خالی نمایید یا حداقل به کمتر از 25 درصد برسانید. هر چقدر شارژ باتری لیتیوم یونی گوشی کمتر باشد، احتمال بروز خطراتی مثل آتش گرفتن یا انفجار باتری هم کاهش پیدا می‌کند.
• گوشی را خاموش کنید.
• سوزن و یا اجکتور خشاب سیم کارت را در سوراخ در کنار خشاب در لبه گوشی فرو کنید و کمی فشار دهید. اکنون لبه خشاب سیم کارت و مموری کارت را با انگشت گرفته از روی گوشی بیرون بیاورید.

• با استفاده از پیچ گوشتی Torex T2 هر دو پیچ در لبه تحتانی گوشی در دو طرف پورت میکرو یو اس بی را باز کنید. جای این دو پیچ در تصویر مربوطه با دایره های قرمز رنگ مشخص شده است.
• در صورتی که صفحه نمایش دچار ترک خوردگی و شکستگی شدید شده است یک لایه نوار چسب پهن روی ال سی دی بیندازید تا تکه های شکسته گلس حین انجام عملیات تعمیر به سمت چشم و صورت شما پرتاب نشود و اینکه بتوانید گوشی را بهتر در دست بگیرید و عملیات تعمیر را راحت تر انجام دهید.

با استفاده از iSclack و یا کاپ مکش دستی صفحه نمایش گوشی را از روی قاب پشت جدا کنید. آی¬اسکلک را مطابق با شکل به قسمت پایین گوشی وصل کنید. به آرامی و با دقت دستگیره های آن را فشار دهید تا صفحه جدا شود.

با استفاده از پیچ گوشی چهارسو، دو پیچ فیلیپسی نگهدارنده براکت های روی کابل منعطف دوربین جلو و کانکتور صفحه نمایش و یا باتری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ مشخص شده اند.

• برای برداشتن براکت روی صفحه نمایش و کانکتور کابل منعطف باتری از پنس سر کج استفاده کنید.
• نوک تخت اسپاتول را زیر کانکتور کابل منعطف باتری قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش آزاد شود.
• با استفاده از پنس سرکج، براکت روی کانکتور کابل منعطف دوربین جلو را بردارید.

• مطابق با عکس اول، نوک تخت اسپاتول را زیر کانکتور کابل منعطف جک هدفون دهید و به آرامی به سمت بالا اهرم کنید تا از روی سوکتش آزاد شود.
• مطابق با عکس دوم، نوک تخت اسپاتول را زیر کانکتور کابل منعطف دوربین جلو قرار دهید و به آرامی به سمت بالا اهرم کنید تا از روی سوکتش آزاد شود.
• با استفاده از پنس سر کج، لبه دوربین جلو را گرفته و به آرامی از جایگاهش بیرون بیاورید.

• نوک تخت اسپاتول را زیر کانکتور کابل دکمه های پاور و تغییر حجم صدا قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش آزاد شود. با همان اسپاتول کابل ها را به سمت دیگر کنار بزنید.
• با استفاده از پنس، مطابق با تصویر، نشانگر کنتاکت را بردارید.

با استفاده از پیچ گوشتی چهارسو، 5 پیچی که محافظ فلزی مادربرد را در جای خود نگه داشته است را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده است.

• نوک تخت اسپاتول را زیر کانکتور منعطف موتور ویبره قرار دهید به آرامی به سمت بالا اهرم کنید و از سوکتش آزاد کنید.
• با استفاده از پنس سر کج، لبه کابل آنتن را گرفته و از جایگاه خود بردارید.

• نوک اسپاتول را زیر کانکتور صفحه نمایش قرار دهید و به آرامی به سمت بالا اهرم کنید و از سوکتش و روی برد اصلی جدا کنید.
• با استفاده از پنس سر کج لبه کابل آنتن را گرفته، بلند کنید و از جایگاهش خارج کنید.

• با استفاده از پیچ گوشتی چهارسو، پیچ نگهدارنده برد اصلی را باز کنید.
• مطابق عکس، نوک تخت اسپاتول را زیر سوکت شارژ قرار دهید به آرامی به سمت بالا اهرم کنید و مادربرد را از جایگاه خود روی گوشی بردارید و در مکان امنی قرار دهید.

• مطابق با تصویر اول، با استفاده از پنس نوک کج، لبه کابل منعطف بلندگو گوشی هواوی پی 8 را گرفته و نوک تخت اسپاتول را زیر مجموعه کابل قرار دهید و به آرامی به سمت جلو هل دهید.
• کپسول گوشی و کابل آن بوسیله چسب در جای خود محکم شده اند، برای اینکه چسب زیر کابل براحتی شل و کابل و بلندگو جدا شوند، این قسمت را با سشوار مو و یا آی اُپنر حرارت دهید.
• نوک تخت اسپاتول را زیر کپسول زنگ گوشی قرار دهید و به آرامی و با دقت اهرم کنید تا بلند شود، سپس آن را از روی گوشی بردارید.

• در کنار کانکتور باتری در زیر باتری گوشی نوار چسب نگهدارنده وجود دارد که باعث می شود باتری محکم در جای خود نگه داشته شود. با استفاده از پنس سرکج، لبه اولین نوار چسبی را گرفته و به آرامی و با دقت به سمت عقب بکشید تا فضای کافی برای گرفتن لبه چسب با انگشت دست فراهم شود.
• زبانه نوار چسبی را با دست گرفته به آرامی بکشید و با احتیاط در زاویه تخت بکشید. کشیدن نوار چسبی به یکباره باعث پاره شدن و آسیب به آن می شود.

• با استفاده از پنس سرکج، لبه دومین نوار چسبی را گرفته و به آرامی و با دقت به سمت عقب بکشید تا فضای کافی برای گرفتن لبه دومین نوار چسب با انگشت دست فراهم شود.
• زبانه نوار چسبی را با دست گرفته به آرامی بکشید و با احتیاط در زاویه تخت بکشید.
• در صورتی که زبانه های نوار چسب پاره شدند، می توانید از آی اُپنر استفاده کنید و چسب زیر باتری را شل کنید، در نهایت با استفاده از اسپاتول و یا کاردک پلاستیکی باتری را اهرم کنید و از جای خود بیرون بیاورید.

• نوک تخت اسپاتول را زیر باتری قرار داده به آرامی اهرم کنید تا باتری بلند شود.
• لبه باتری را با انگشت گرفته و باتری را از جای خود بردارید.
• مراقب باشید حین برداشتن باتری، باتری خم نشود و یا با اشیاء نوک تیز برخورد نکند. همچنین کابل های زیر باتری آسیب نبینند.
• هنگام نصب مجدد گوشی و بستن قطعات ابتدا چسب قدیمی را از روی گوشی بردارید و سپس چسب دو طرفه و یا از پیش برش داده شده مخصوص و جدید را اضافه کنید.
• هرگز باتری که تغییر شکل پیدا کرده و یا در حین برداشتن آسیب دیده است را مجدداً استفاده نکنید.

• با استفاده از پنس سر کج، واشر موتور ویبره را از جای خود بردارید و کنار بگذارید.
• لبه موتور ویبره را با پنس گرفته از روی گوشی بردارید.
• واشر و موتور ویبره بوسیله چسب های مخصوص در جایگاه خود قرار گرفته و محکم شده اند. در صورت نیاز می توانید با استفاده از آی اُپنر این قسمت را گرم کرده تا چسب ها شل شوند، سپس نسبت به برداشتن واشر و موتور ویبره اقدام نمایید.

• با استفاده از پنس سر کج، کابل منعطف دکمه پاور و تغییر حجم صدا را گرفته از روی قاب بردارید.
• با استفاده از پیچ گوشتی چهار سو، هر 4 پیچ که در تصویر با دایره های قرمز رنگ نشان داده شده اند را باز کنید.
• براکت پلاستیکی که روی گوشه جک هدف قرار گرفته است را با کمک پنس سرکج بردارید.

• نوک تخت اسپاتول را زیر کانکتور کابل منعطف جک هدفون قرار دهید، به آرامی و با دقت به سمت بالا اهرم کنید تا از روی سوکتش خارج شود.
• با استفاده از پنس سر کج، اولین برد ثانویه که به جک هدفون متصل شده است را بردارید.
• دوم برد ثانویه که شامل جک هدفون می باشد را بردارید.
• هر دو برد ثانویه به قاب میانی گیره شده اند، جدا کردن آنها به اصطلاح قلق دارد. سعی کنید لبه نزدیک به سوراخ ها و جای پیچ را بگیرید و برد ثانویه را بردارید تا به کنتاکت ها آسیبی وارد نشود.

• مطابق با تصویر اول، با استفاده از پنس، واشری که زیر برد ثانویه و در بالای گوشه راست گوشی هواوی پی 8 شما قرار دارد را بردارید.
• مطابق با تصویر دوم، با استفاده از پنس کپسول گوشی را بردارید. حین برداشتن کپسول گوشی، مراقب باشید به کانکتورهای آن صدمه وارد نشود.
• مطابق با تصویر سوم، واشر دوربین جلو را بردارید.

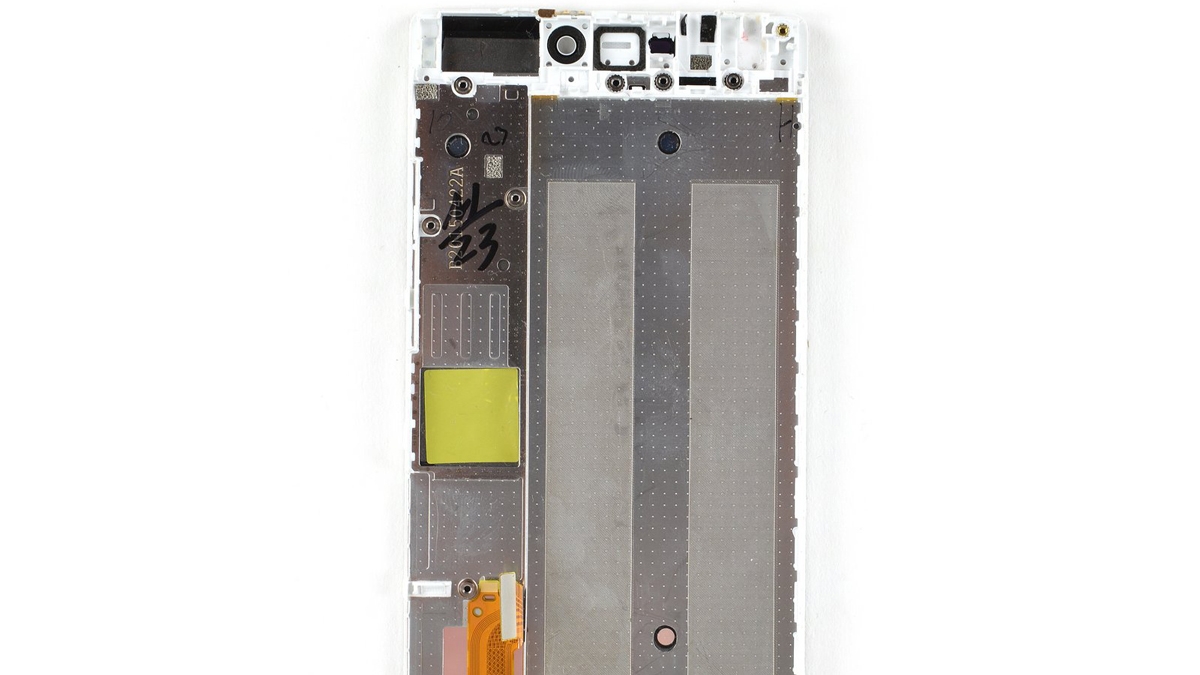

اکنون آنچه باقی می ماند، صفحه نمایش به همراه فریم هواوی P8 است. قبل ازمونتاژ و سرهم بندی گوشی، قطعات تعویضی جدید را با قدیمی مقایسه کنید و هر قطعه اضافی که لازم است روی فریم نصب شود را چک و بررسی کنید.

برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید. پس از اینکه جای چسب های قدیمی را با الکل ایزوپروپیل و پارچه تمیز، کاملاً تمیزکاری کردید، چسب های جدید را بکار ببرید.

مطابق با استاندارد R2 مربوط به دفع زباله های الکترونیکی عمل کنید و دور ریزهای تعمیر را به زباله دان الکترونیکی روانه کنید.
