آموزش تعویض صفحه نمایش همراه با فریم هواوی P10 Lite

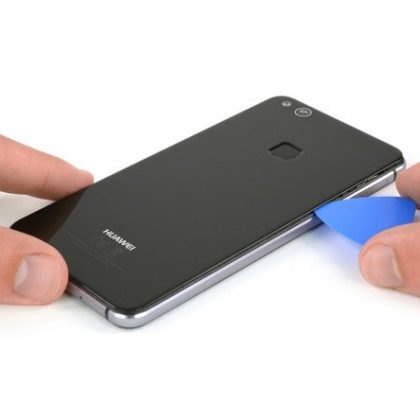

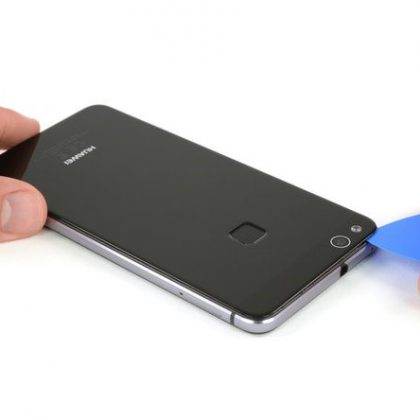

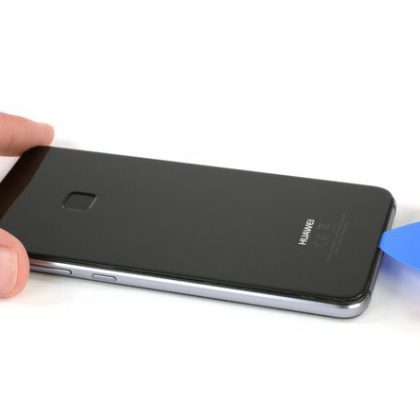

• نوک کاردک یا قطعه مثل شکل را بین قاب پشت و قاب میانی قرار دهید و دور تا دور گوشی بکشید تا چسب ها برش داده شوند.
• برای ایجاد شکاف اولیه و قرار دادن نوک کاردک در شکاف و در نهایت برداشتن قاب پشت ممکن است از کاپ مکش دستی استفاده شود.
• اگر چسب ها سخت هستند و براحتی با کاردک جدا نمی شوند، برای شل کردن چسب ها از آی اُپنر استفاده کنید.

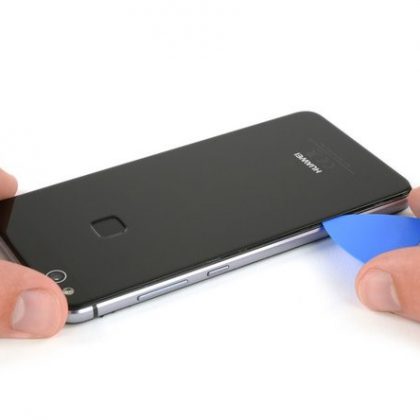

• بعد از اینکه چسب های اطراف گوشی موبایل هوآوی را برش دادید، کاردک را کمی بپیچانید و به سمت بالا اهرم کنید تا قاب پشت از گوشی جدا شود.

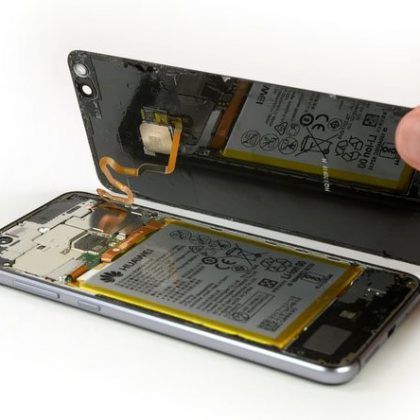

• سمت راست قاب پشت را با دست گرفته و به سمت بالا به صورت کتابی بلند کنید.

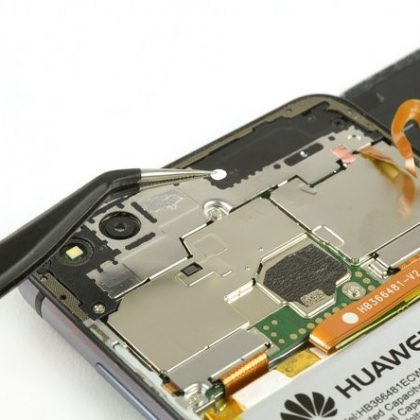

• برچسب روی قاب میانی را با پنس گرفته بردارید.

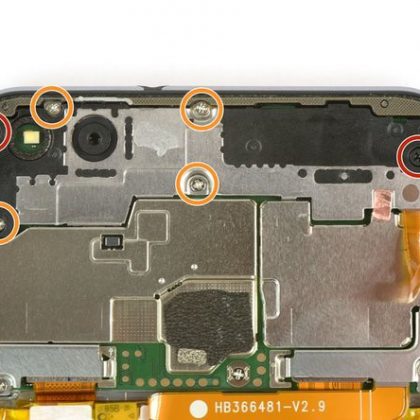

• با استفاده از پیچ گوشتی چهارسو، دو پیچ #00 را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
• با استفاده از پیچ گوشتی چهارسو، چهار پیچ 2.5 میلی متری #00 را باز کنید. جای این پیچ ها در تصویر با دایره نارنجی رنگ مشخص شده است.

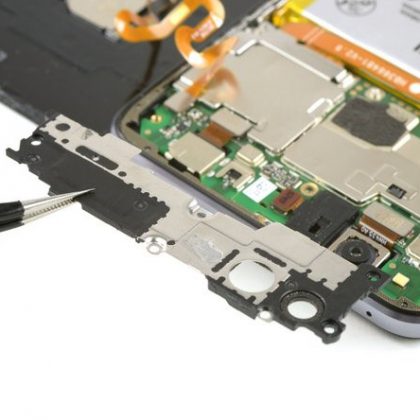

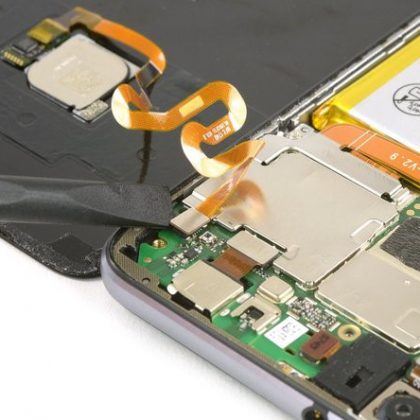

• با استفاده از پنس محافظ مادربورد را بردارید.
• نوک تخت اسپاتول را زیرکابل منعطف سنسور اثرانگشت قرار داده اهرم کنید و کابل را از سوکتش خارج کنید.
• هنگام نصب مجدد گوشی در صورت نیاز از چسب جدید استفاده کنید.

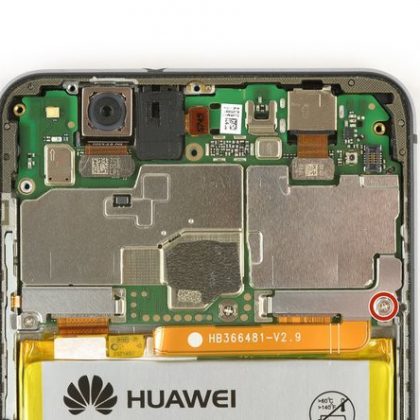

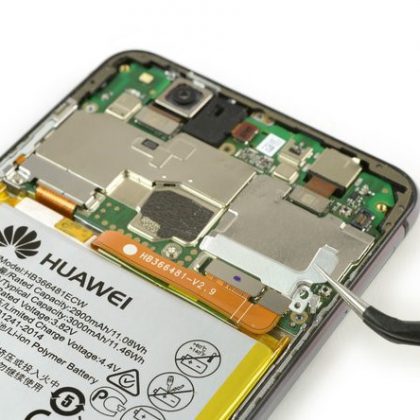

• صفحه کانکتور باتری در جای خود با پیچ سفت شده است، با استفاده از پیچ گوشی چهارسو، پیچ آن را باز کنید. جای پیچ در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.

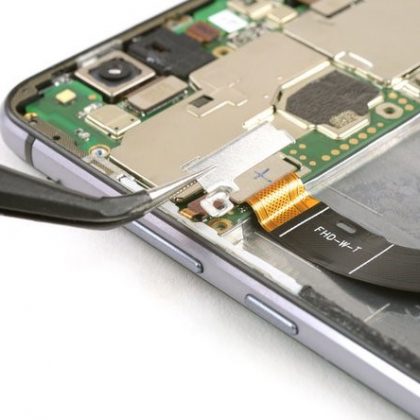

• با استفاده از پنس، صفحه کانکتور باتری را بردارید.

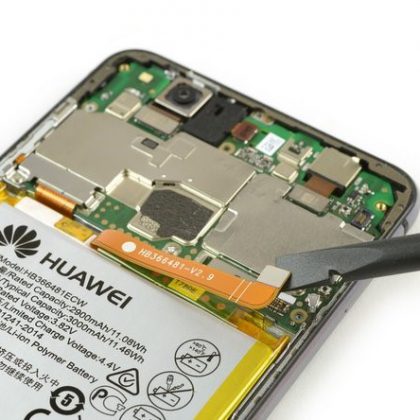

• طرف تخت اسپاتول را زیر کابل منعطف باتری قرار دهید، هل دهید و از سوکتش خارج کنید.

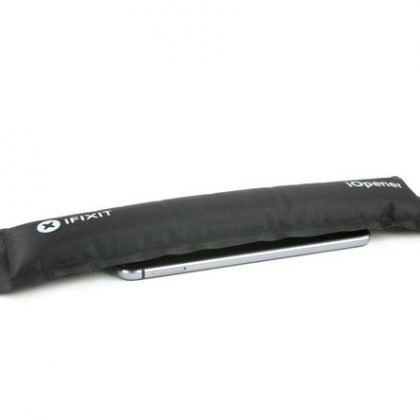

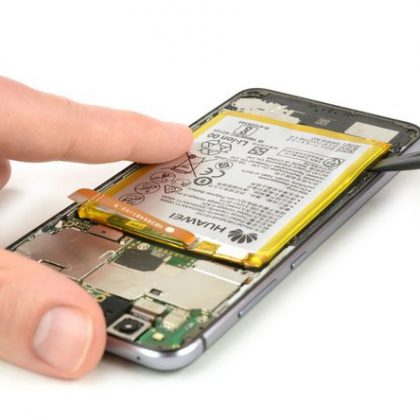

• با استفاده از آی اُپنر از پیش گرم شده، گوشی را حرارت دهید و چسب زیر باتری را شل کنید.
• نوک اسپاتول را بین باتری و قاب میانی قرار دهید، خیلی آهسته اهرم کنید و یک شکاف کوچک ایجاد کنید.
• مراقبت باشید که نوک اسپاتول به باتری برخورد نکند و یا سطح باتری را زخم نکند.
• نوک کاردک و یا اسپاتول را در شکاف ایجاد شده قرار دهید و چسب زیر باتری را برش دهید.
• کابل های منعطف از زیر باتری گوشی موبایل هوآوی P10 Lite عبور کرده اند. مراقب باشید که با این ابزارهای برش چسب، به آنها آسیب نزنید.

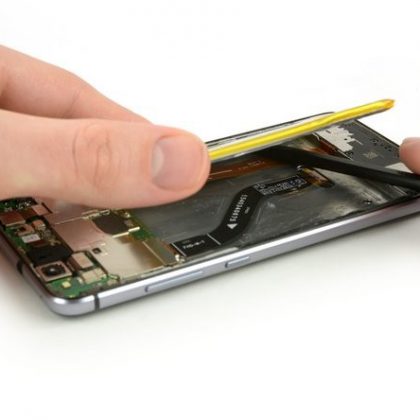

• از اسپاتول استفاده کنید و بقیه چسب ها را برش دهید و با آن باتری را اهرم کنید و از گوشی بیرون بیاورید.

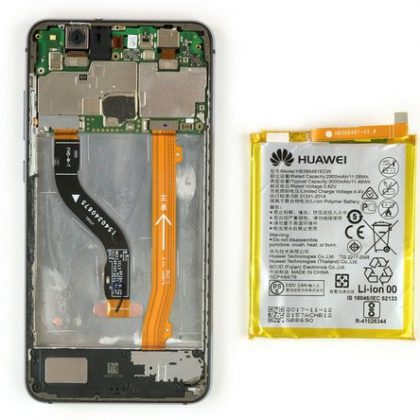

• لبه باتری را با دست گرفته، بردارید.
• هنگام نصب مجدد گوشی و بستن قطعات ابتدا چسب قدیمی را از روی گوشی بردارید و سپس چسب دو طرفه و یا از پیش برش داده شده مخصوص و جدید را اضافه کنید.
• هرگز باتری که تغییر شکل پیدا کرده و یا در حین برداشتن آسیب دیده است را مجدداً استفاده نکنید.

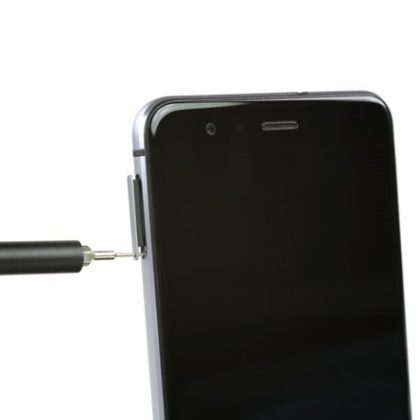

• با استفاده از اجکتور سیم کارت یا ابزاری شبیه به آن خشاب سیم کارت را بیرون بیاورید. نوک اجکتور و یا سوزن را در سوراخ کنار سینی سیم کارت فرو کنید تا خشاب به بیرون پرتاب شود.

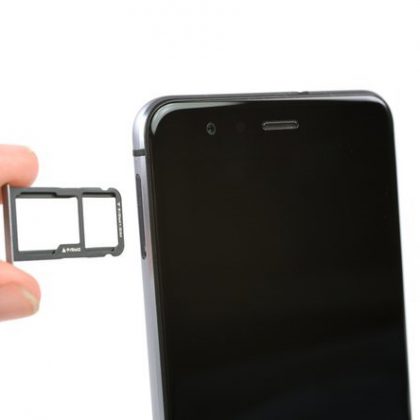

• اکنون با نوک انگشت لبه سینی سیم کارت را گرفته، بیرون بیاورید.

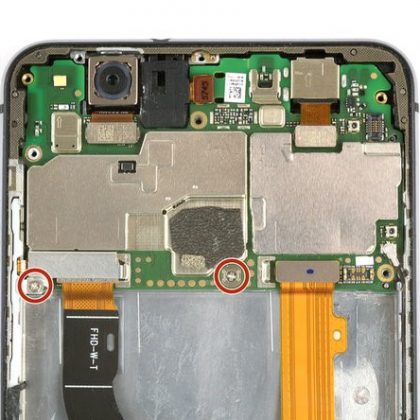

• با استفاده از پیچ گوشتی چهارسو، دو پیچی را که در تصویر با دایره قرمز رنگ مشخص شده است را باز کنید.
• با نوک پنس براکت کابل منعطف صفحه نمایش را کنار زده، بردارید.

• در این مرحله باید کابل منعطف جک هدفون را از سوکتش جدا کنید. نوک اسپاتول را زیر کانکتور کابل منعطف جک هدفون قرار دهید و کمی به سمت بالا اهرم کنید تا کانکتور از سوکتش جدا شود.
• هر چند جک هدفون به قاب میانی با چسب متصل نشده است، اما با فشار روی براکت محکم قرار گرفته است. در هنگام برداشتن آن، مارقب باشید فشار بیش از حد وارد نشود و به این قطعه آسیب نزنید.
• اکنون با نوک پنس لبه جک هدفون را گرفته، بلند کنید و بردارید.

• نوک اسپاتول را زیر کانکتور کابل منعطف دوربین عقب گوشی هواوی P10 Lite گذاشته به سمت بالا اهرم کنید تا کانکتور از سوکتش آزاد شود.
• اکنون با پنس، دوربین عقب را گرفته، از جای خود بردارید.

نوک اسپاتول را زیر کانکتور دکمه پاور و تغییر حجم صدا، کابل منعطف صفحه نمایش و کابل منعطف مادربورد اصلی قرار دهید و اهرم کنید و یکی یکی کانکتورها را از سوکتشان جدا کنید.

• با نوک پنس کابل آنتن را گرفته از سوکتش خارج کنید.
• اتصالات لحیم کاری در برخی از قسمت های کابل آنتن ممکن است ضعیف شده باشد و زود تخریب شود، هنگام جدا کردن آن زا مادربورد، مراقب باشید که آسیب نبیند.
• نوک کاردک را زیر گوشه مادربورد قرار دهید و به آرامی به سمت بالا اهرم کنید تا بتوانید لبه آن را براحتی با انگشت بگیرید.
• دوربین جلو هنوز هم به مادربورد متصل است. در هنگام برداشتن مادربورد مراقب باشید که به دوربین صدمه وارد نکنید.
• لبه مادربورد را با انگشت گرفته از جای خود بردارید.
• در قسمت پشت مادربورد، چندین پد حرارتی برای توزیع و پخش گرمای مادربورد وجود دارد. اگر این پدها پاره شده باشند یا فرسوده شده از بین رفته باشند، باید پدهای حرارتی نو را روی مجموعه صفحه نمایش جدید و یا مادربورد جایگزین کنید.

• با استفاده از نوک کاردک چسب بین کابل منعطف دکمه پاور و کنترل حجم صدا و قاب میانی را جدا کنید.
• کابل منعطف دکمه پاور و کنترل حجم صدا به صورت جزئی در جای خود چسبیده است و به سختی جدا می شود. هنگام جداسازی شاید براحتی جدا نشود. به همین خاطر می توانید از آیِ-اُپنر استفاده کنید و چسب زیر ان را کمی شل کنید تا راحت تر جدا شود.
• با دقت و به آرامی با نوک پنس، کابل منعطف دکمه پاور و کنترل حجم صدا را گرفته، از جای خود بردارید.

با استفاده از پیچ گوشتی چهارسو، هر 8 پیچ #00 که بلندگو را در جای خود نگه داشته است را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ مشخص شده است.

• نوک کاردک را زیر قطعه بلندگو قرار دهید به آرامی به سمت بالا اهرم کنید تا زمانیکه بتوانید با انگشت لبه بلندگو را بگیرید.
• اکنون لبه بلندگو را با انگشت گرفته، از جای خود بیرون بیاورید.

• با استفاده از اسپاتول، کابل رابط را جدا کنید و آن را بردارید. نوک تخت اسپاتول را زیر کانکتور کابل رابط قرار دهید به سمت بالا اهرم کنید و از سوکتش خارج کنید.
• با پنس کابل آنتن را گرفته و از جای خود بردارید.
• با پنس، لبه بورد شارژ را گرفته از جای خود بردارید.
• اگر برای برداشتن بورد شارژ مشکل دارید، از آی اُپنر استفاده کنید و چسب زیر آن را شل کنید. سپس بار دیگر امتحان کنید.
• قبل از نصب و مونتاژ مجدد، هر قطعه جدید که قرار است با قطعه قدیمی جایگزین کنید را به خوبی بررسی کنید و همه چیز را تحت کنترل داشته باشید. همچنین پدهای حرارتی را بررسی کنید، مشکلی نداشته باشند، در صورت نیاز آنها را تعویض کنید.
• هنگام نصب مجدد و مونتاژ صفحه نمایش از چسب های دو طرفه یا نوار چسب های از پیش برش داده شده مخصوص گوشی های سامسونگ گلکسی S9 استفاده کنید.

برای نصب مجدد و سرهم بندی قطعات گوشی موبایل، تمام مراحل بالا را به ترتیب از آخر به اول انجام دهید.
