از این دستورالعمل می توانید برای آموزش تعویض دوربین عقب هواوی P10 خود استفاده کنید. هنگام نصب مجدد قطعات دستگاه، هر جا که لازم است از چسب جدید استفاده کنید.
اگر در حین کار با مشکل و یا مسئله ای روبرو شدید و یا سوالی ذهن شما را درگیر کرد، با کارشناسان تعمیر ما در کوک موبایل با شماره 67319-021 تماس گرفته تا راهنمایی و مشاوره های لازم را به صورت رایگان به شما ارائه نمایند. همچنین می توانید سفارش تعمیرات موبایل خود را به ما بسپارید.
مدت زمان انجام کار: 30 دقیقه
سختی کار: متوسط
ابزار و وسایل مورد نیاز:
- پیچ گوشتی t1
- اسپاتول
- ابزار قاب کش آی فلکس
- پنس

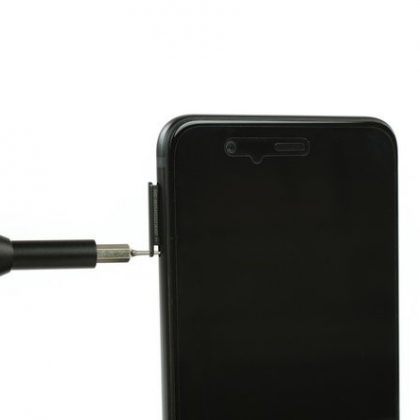

مرحله 1- قاب پشت: آموزش تعویض دوربین عقب هواوی P10
- قبل از شروع عملیات، گوشی را خاموش کنید.

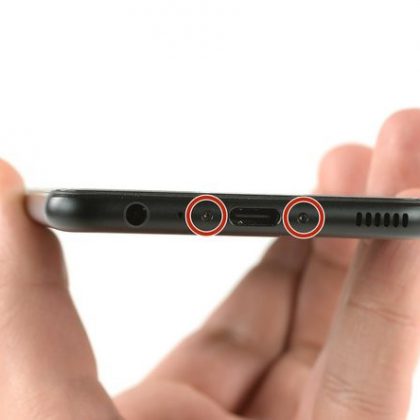

- با استفاده از پیچ گوشتی t1 دو پیچ در لبه پایین گوشی را باز کنید.

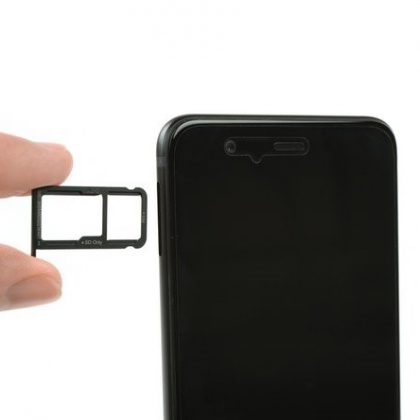

- با استفاده از اجکتور سیم کارت، خشاب سیم کارت را بیرون بیاورید.

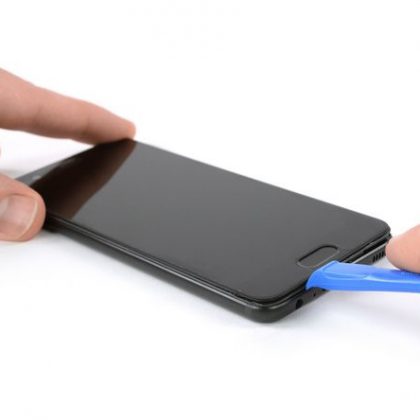

مرحله 2- صفحه نمایش را از قاب جدا کنید.

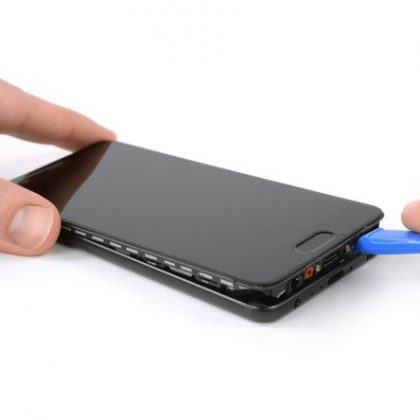

- ابزار قاب باز کن را بین ال سی دی گوشی هوآوی P10 و قاب گوشی انداخته، از قسمت پایین گوشی شروع کنید.
- با دقت صفحه نمایش را اهرم کنید و آن را از بدنه گوشی جدا کنید.
- کار کردن با ابزار قاب باز کن به دقت و مهارت بالایی نیاز دارد. حین کار کردن با این وسیله مراقب باشید که نوک ابزار خیلی به داخل گوشی فرو برده نشود چرا که ممکن است به قطعات داخلی دستگاه آسیب وارد شود.

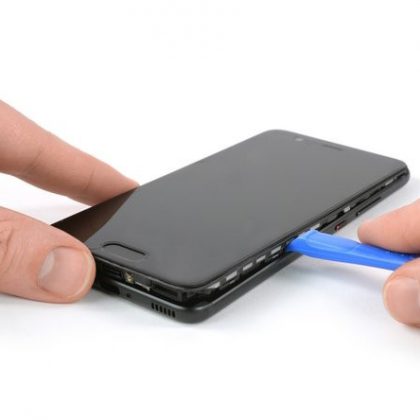

- بعد از اینکه لبه پایینی گوشی را اهرم کردید این قسمت باز شد، دو طرف چپ و راست گوشی را نیز به همین طریق باز کنید، و با استفاده از همین وسیله، گیره های دو طرف را آزاد کنید.

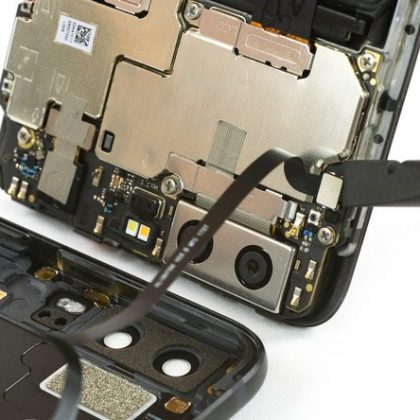

مرحله 3- قاب پشت را از روی گوشی جدا کنید.
- در این مرحله گوشی را به طور کامل از هم جدا نکنید. کابل دکمه استندبای و تغییر حجم صدا هنوز به قاب پشت گوشی موبایل هوآوی متصل است. با برداشتن یکباره صفحه نمایش، به این کابل ها آسیب وارد نکنید.
- گوشی را با دست گرفته و به سمت عقب به صورت کتابی بلند کنید.
- با استفاده از نوک اسپاتول، کانکتور کابل منعطف دکمه پاور، و دکمه تغییر حجم صدا را جدا کنید.

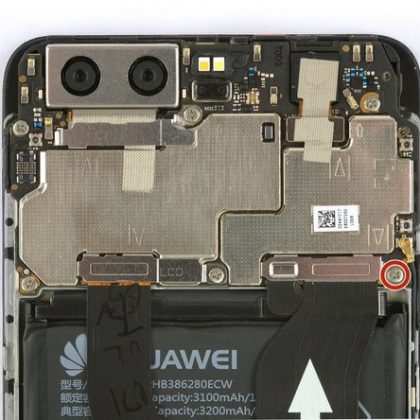

مرحله 4- اتصال باتری را جدا کنید.
- با استفاده از پیچ گوشتی چهارسو، پیچ #00 را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

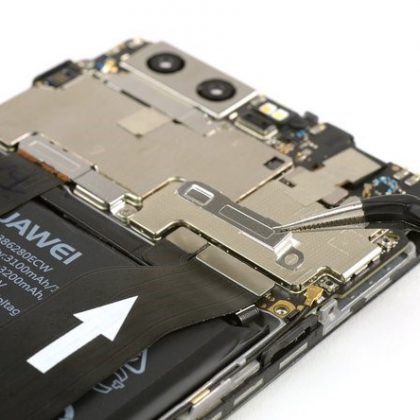

- با استفاده از پنس، صفحه فلزی را بردارید.

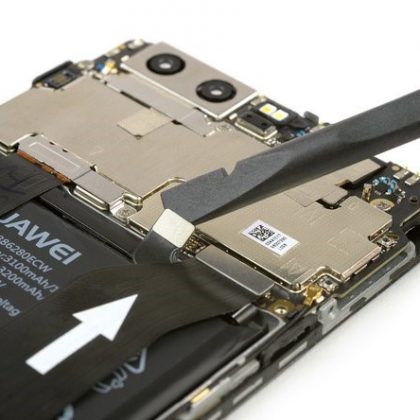

- نوک تخت اسپاتول را زیر کانکتور کابل منعطف باتری را قرار دهید و به سمت بالا اهرم کنید. کانکتور را از سوکتش جدا کنید.

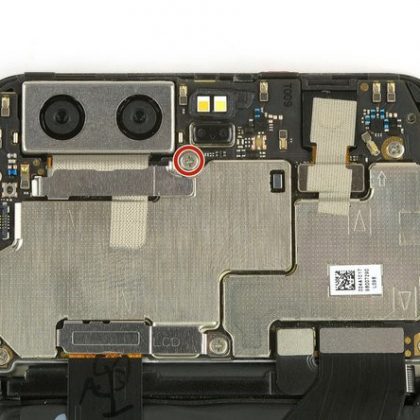

مرحله 5 – دوربین عقب را بردارید.
- با استفاده از پیچ گوشتی چهارسو تنها پیچ نگهدارنده محافظ فلزی را باز کنید.

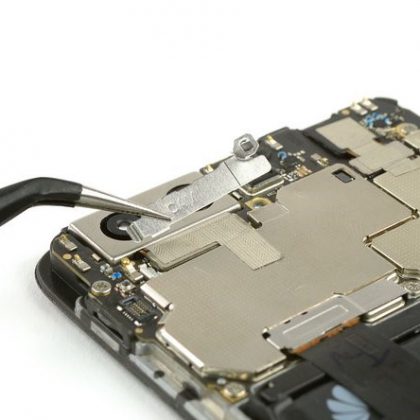

- با استفاده از پنس، لبه محافظ فلزی را گرفته از جای خود بردارید.
مرحله 6- برداشتن دوربین عقب

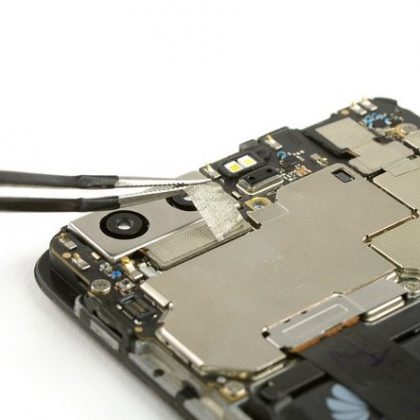

- با استفاده از پنس، قسمت تحتانی نوار چسب که کانکتور کابل منعطف دوربین عقب را در پایین نگه داشته است را شل کنید.

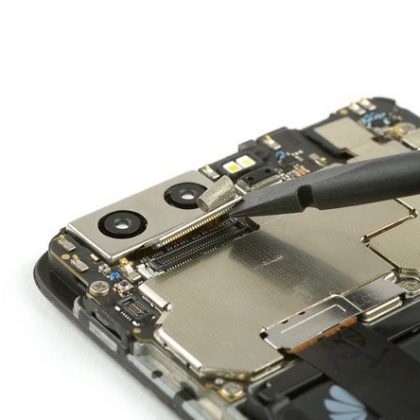

- نوک تخت اسپاتول را زیر کانکتور کابل منعطف دوربین قرار دهید به سمت بالا اهرم کنید و از سوکتش جدا کنید.

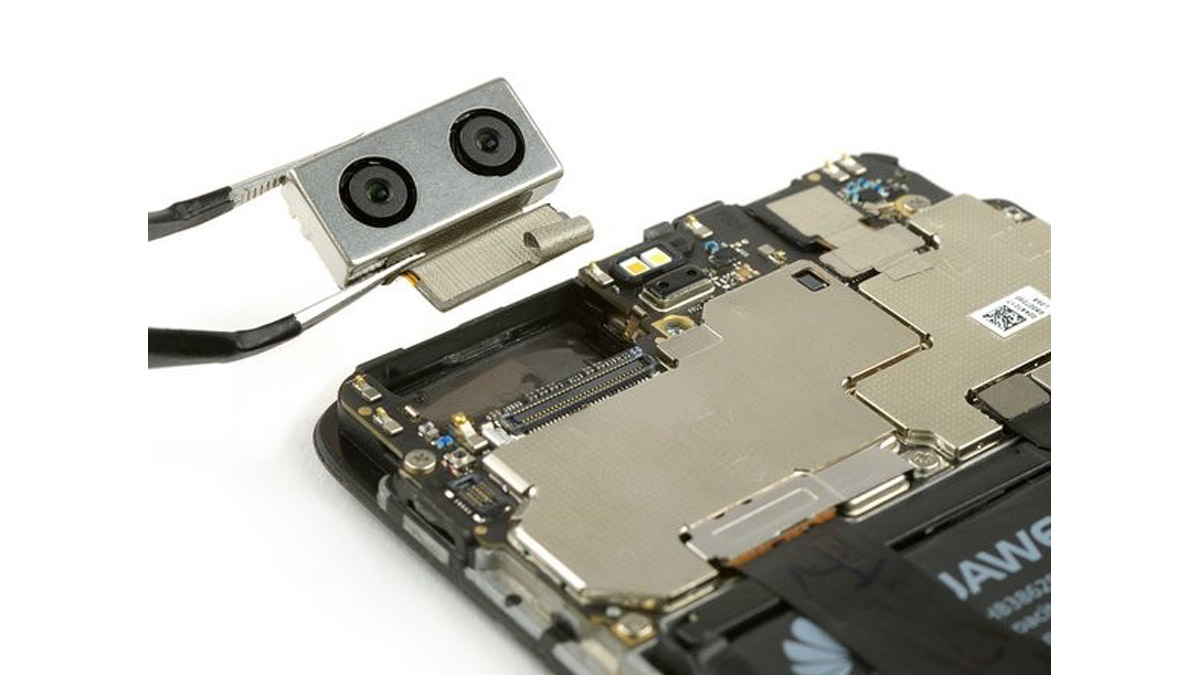

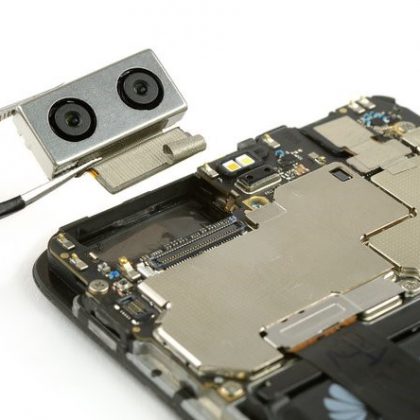

- با دقت و با استفاده از پنس، گوشه دوربین عقب را گرفته از جای خود بردارید.
برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید. پس از اینکه جای چسب های قدیمی را با الکل ایزوپروپیل و پارچه تمیز، کاملاً تمیزکاری کردید، چسب های جدید را بکار ببرید.
همچنین می توانید برای تهیه ابزار تعمیرات موبایل به سایت کوک موبایل مراجعه نمایید.
متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هواوی P10 گرفته شده است.
