آموزش تعویض دوربین جلو سامسونگ S10 پلاس

• قبل از شروع، گوشی موبایل سامسونگ S10 پلاس خود را از کابل شارژ جدا کرده و یا دستگاه را خاموش کنید
• iOpener را گرم کنید و به مدت دو دقیقه در لبه راست قاب پشت قرار دهید.بجای آی اُپنر می توانید از سشوار مو، سشوار صنعتی و یا صفحات داغ نیز استفاد شود اما باید دقت شود که گوشی بیش از حد حرارت داده نشود، صفحه نمایش و باتری هر دو به حرارت زیاد حساس هستند.

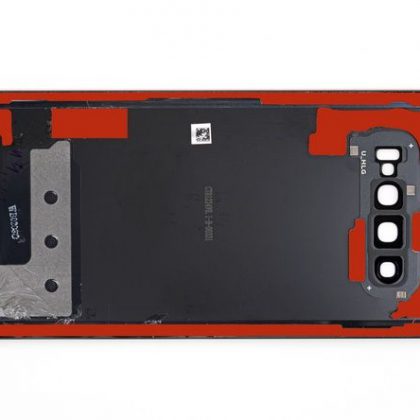

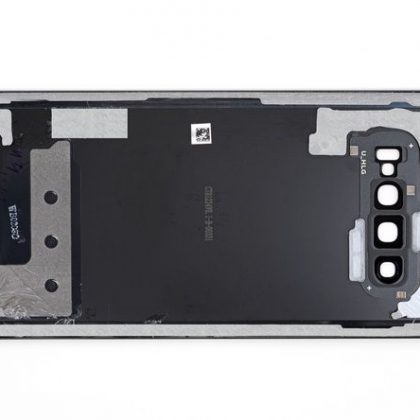

• قبل از رفتن به مرحله بعد، به تصویر قاب پشت باز شده نگاه کنید و دقت کنید که چسب در کجا قرار گرفته است.

• لبه راست حرارت داده شده گوشی را روی شئی که حدود 13 میلی متر ضخامت دارد قرار دهید تا گوشی زاویه دار شود و بتوان قاب باز کن را براحتی عقب و جلو کرد.
• با انگشتان دست، لبه سمت چپ گوشی را مهار کنید، طوریکه گوشی نلغزد و تکان نخورد. کاپ مکش را روی قاب پشت گذاشته با فشار بکشید.
• لبه قاب باز کن را به درز بین قاب پشت و فریم فشار دهید.
• نوک قاب باز کن را چندین بار در امتداد درز، عقب و جلو بکشید.

• آی اُپنر را حرارت دهید و به مدت 2 دقیقه روی همان لبه گوشی بکار ببرید.
• کاپ مکش را در روی قاب پشت قرار دهید سعی کنید کاپ در قسمت مرکز و تا جای ممکن به سمت لبه راست باشد (جایی که چسب نزدیکترین است)

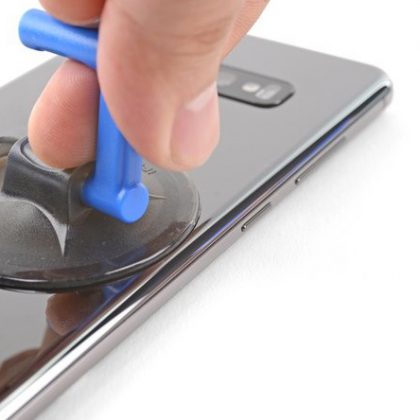

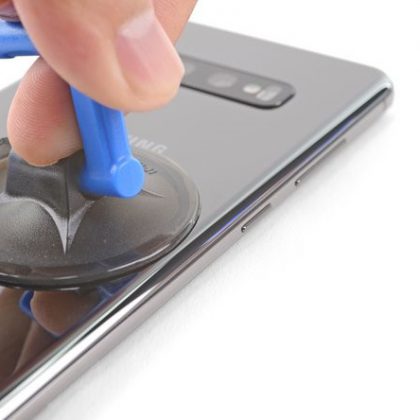

• با قدرت کاپ مکش را بکشید. سعی کنید نیروی یکنواختی بکار ببرید تا بین قاب و پشت و فریم شکاف ایجاد شود و فاصله بیفتد.

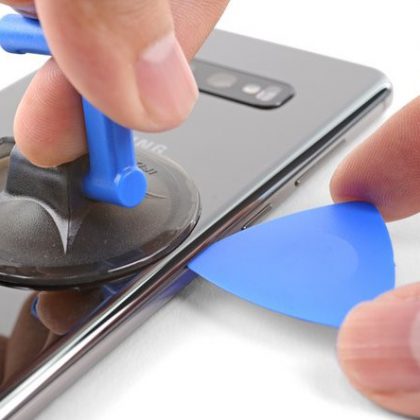

• نوک کاردک و یا قطعه مثلث شکل کوچک را بین شکاف قرار دهید برای اینکه کاردک بتواند فشار را تحمل کند و نیفتد چندین بار تلاش کنید.
• اگر در ایجاد شکاف مشکل دارید، بهترین کار این است که حرارت بیشتری به لبه بدهید و مراحل قبل را دوباره تکرار کنید
• چند قطره الکل ایزوپروپیل با غلطت بالا (90%) را به داخل درز بچکانید تا چسب بین درز شل شود. نکته: فشار بیش از حد بوسیله کاردک می تواند به شکسته شدن قاب پشت منجر شود، پس این کار باید با دقت انجام شود.

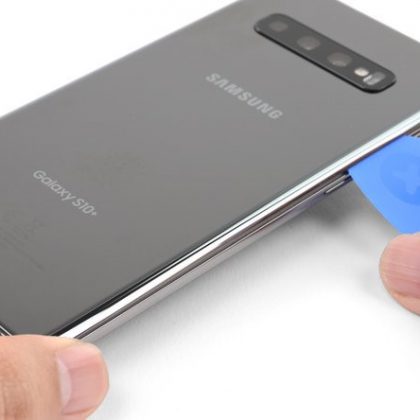

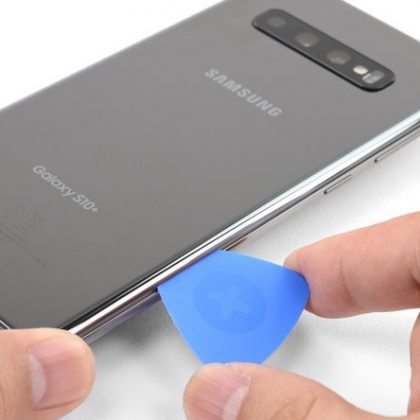

چسب دور تا دور گوشی را با استفاده از کاردک همانند تصویر جدا کنید.

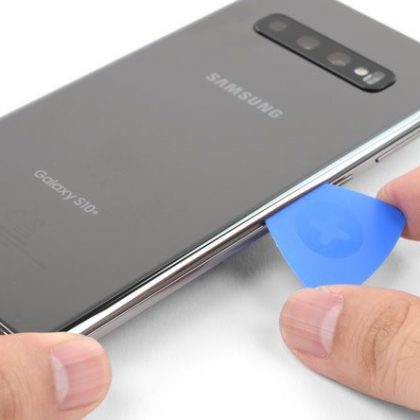

• کاردک را در امتداد لبه گوشی موبایل سامسونگ خود بکشانید، تا چسب باز شود.قبل از اینکه کاردک را بکشید تا چسب ها باز شود سعی کنید کمی حرارت دهید تا نیازی به فشار بیش از حد نباشد و از آسیب زدن و شکسته شدن احتمالی قاب پشت جلوگیری کنید.
• کاردک را در بین درز رها کنید تا مانع از چسبیدن دوباره چسب شود.
• iOpener حرارت داده شده را به مدت 2 دقیقه روی لبه پایین گوشی بکار ببرید.
• کاردک را به لبه گوشه پایین سمت راست، وارد کنید
• با دقت کاردک را به سمت گوشه بکشید. کاردک را در امتداد لبه پایین و به سمت گوشه سمت چپ بکشید تا قاب باز شود.اگر حین انجام کار دیدید که کاردک پیش نمی رود و یا باید فشار زیادی وارد شود، دست نگه دارید و کمی حرارت داده مراحل قبل را تکرار کنید.
• کاردک را لای درز رها کنید تا از چسبیدن دوباره قاب به فریم جلوگیری شود.

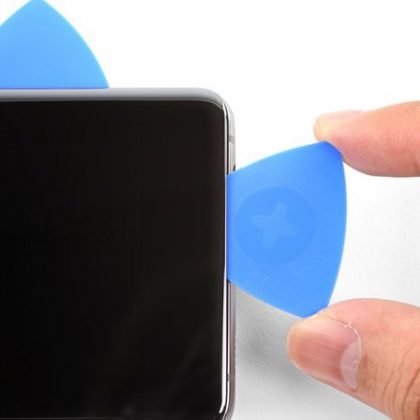

حرارت دادن را ادامه دهید و مراحل بالا را برای لبه های دیگر تکرار کنید.هنگام جدا کردن گوشه ها اطمینان داشته باشید که حرارت به اندازه کافی داده شده است.

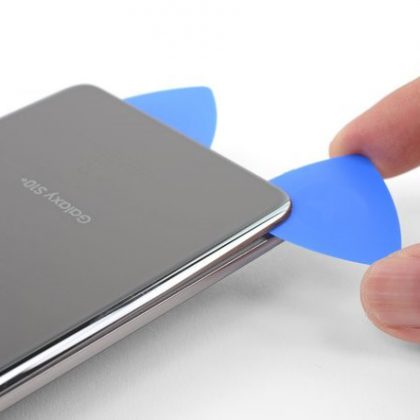

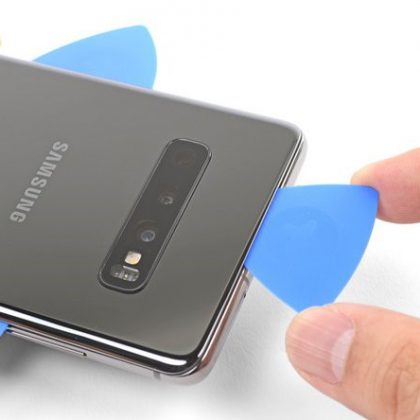

• هنگامی که چسب در چهار طرف گوشی جدا شد، کاردک را کمی بچرخانید تا قاب از فریم جدا شود.
• سپس به آرامی قاب را بلند کنید. با نوک کاردک، بقایای چسب را تمیز کنید
• قاب پشت را بردارید.قبل از اینکه قاب پشت را دوباره نصب کنید، اطمینان حاصل کنید که تمام بقایای چسب برداشته و دور فریم تمیز می باشد.
• با استفاده از پنس، باقیمانده های چسب را بردارید، با نوک کاردک محل را تمیز کنید و برای تمیزکاری نهایی از الکل ایزوپروپیل با غلظت 90 درصد استفاده کنید.
• اگر قصد دارید همان قاب قبلی را دوباره نصب کنید، اطمینان حاصل کنید که لبه های قاب تمیز و عاری از هر گونه بقایای چسب هستند.در هنگام مونتاژ، قبل از اینکه قاب پشت را به طور کامل نصب کنید و چسب بزنید، دکمه پاور گوشی را فشار دهید، عملکرد گوشی موبایل را تست کنید و در صورتی که مشکلی وجود ندارد، نسبت به محکم کردن نهایی قاب پشت اقدام کنید.

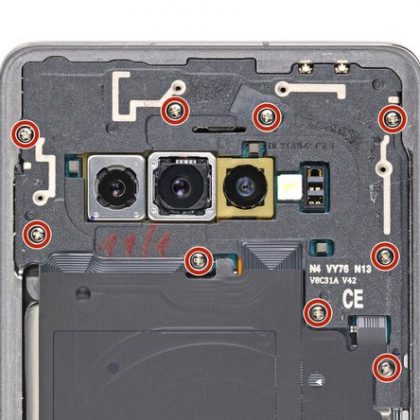

هر نه پیچ 4 میلی متری فیلیپسی که قاب میانی را روی گوشی نگه داشته است را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ نشان داده شده است.

• قاب میانی هنوز کاملاً جدا نشده است و با چند گیره پلاستیکی که در اطراف لبه وجود دارد در جای خود قرار گرفته است.

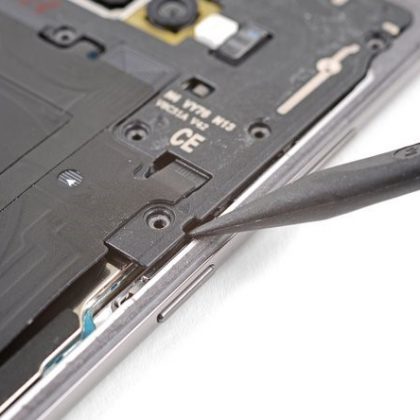

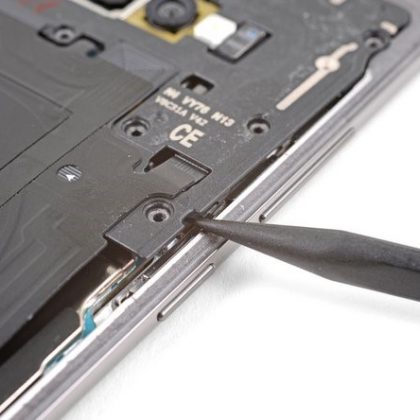

• نوک اسپاتول را به ناچ روی لبه راست قاب میانی، نزدیک دکمه بیکسبی وارد کنید.
• به آرامی اهرم کنید تا قاب میانی از گوشی شل شود.

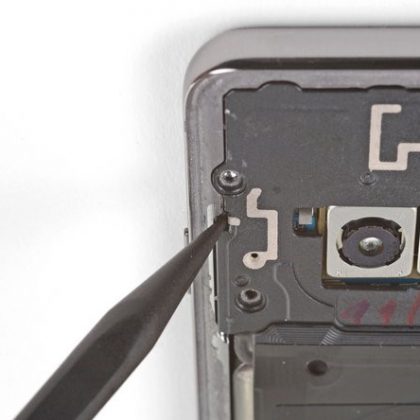

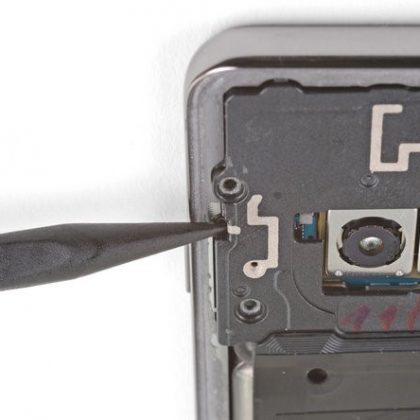

• نوک اسپاتول را به ناچ روی لبه چپ گوشی، نزدیک به دکمه پاور انداخته و اهرم کنید.
• به آرامی اهرم کنید تا قاب میانی از گوشی شل شود.

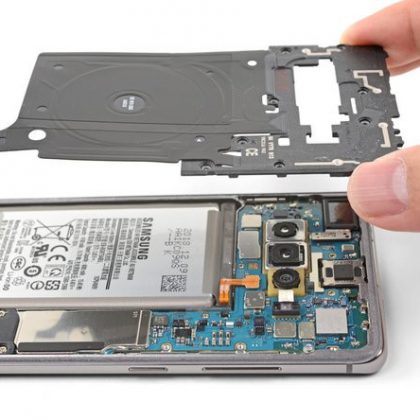

• قاب میانی را از گوشه های بالا گرفته بلند کنید و از روی گوشی بردارید.
• نکته: مخصوص نصب مجدد قاب میانی فوقانی:
• لبه فوقانی قاب میانی را با گوشی تراز کنید و قاب را روی گوشی بخوابانید.
• با انگشت کمی به اطراف قاب میانی فشار بیاورید تا درست در جای خود قرار گیرد و گیره پشت قاب بیفتند. لبه های قاب میانی باید با لبه های گوشی تراز شده باشد.

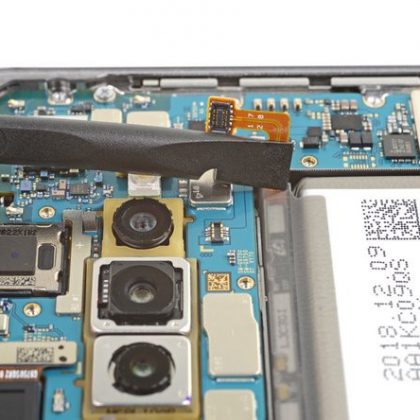

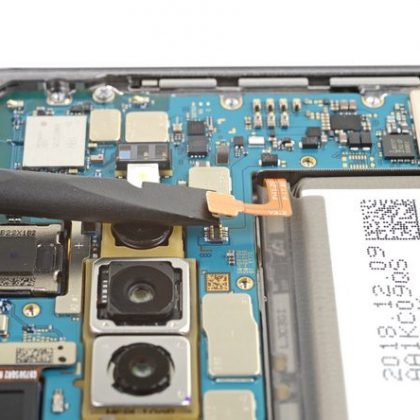

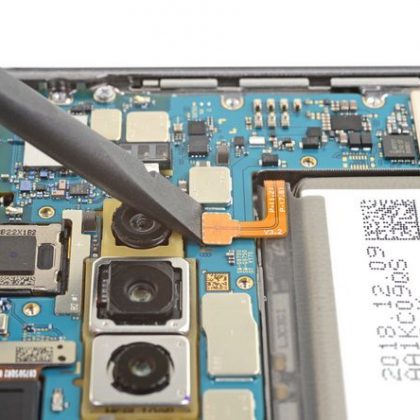

• طرف تخت اسپاتول را زیر کانکتور باتری که به مادربورد زیر دوربین پشت متصل است فرو کنید.
• به سمت بالا اهرم کنید تا کانکتور از سوکتش آزاد شود
• نکته: هنگامی که کانکتورها جدا شدند، مراقب باشید قطعات از اطراف سوکت جابجا نشوند.
• به آرامی کابل منعطف باتری موبایل را از سوکت مادربورد دور کنید تا از هر گونه اتصال تصادفی خودداری شود.

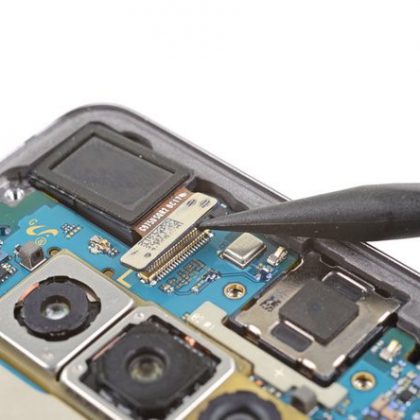

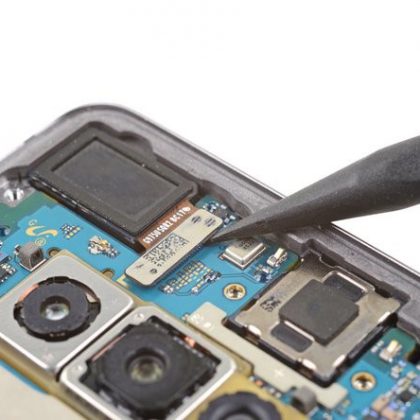

• نوک اسپاتول را زیر کانکتور دوربین جلو انداخته اهرم کنید و آن را از سوکت مادربوردش جدا کنید.
• نکته (مخصوص نصب گوشی): کانکتورهای این شکلی را با دقت تراز کنید از طرف مربوط کمی فشار بیاورید تا با یک کلیک سر جای خود قرار گیرد. طرف دیگر را نیز فشار دهید تا کاملاً متصل شود. اگر کانکتور تراز نشده باشد، ممکن است پین های آن خم شود و باعث آسیب جدی و دائمی شود.

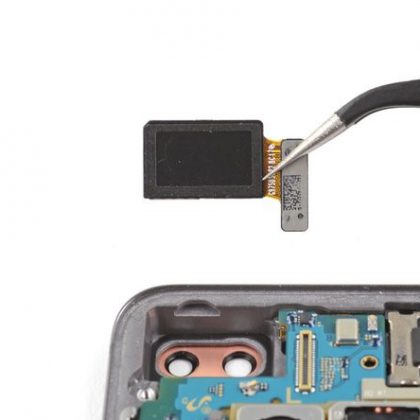

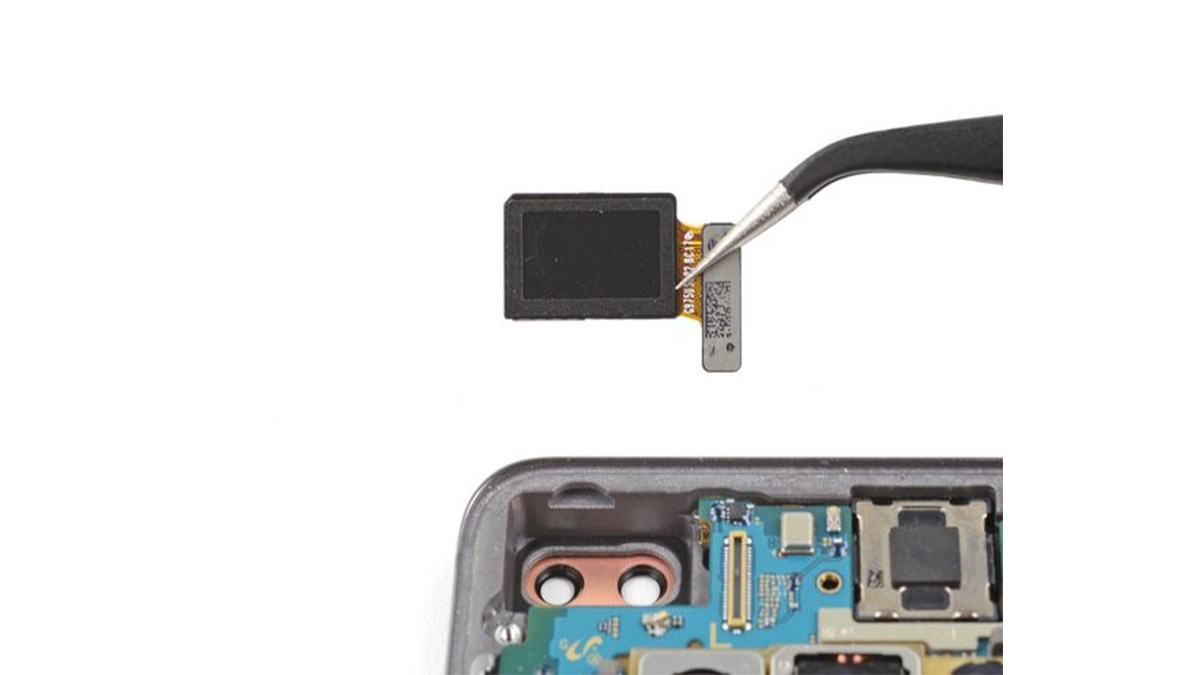

با استفاده از پنس ماژول دوربین جلو را بردارید.

برای نصب قطعات گوشی موبایل سامسونگ تمام مراحل بالا را از آخر به اول انجام دهید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی سامسونگ S10 plus  گرفته شده است.
