از این دستورالعمل راهنما برای آموزش تعویض ویبره هواوی P10 Lite استفاده کنید. در هنگام نصب و مونتاژ مجدد دستگاه، در صورت نیاز از چسب جدید استفاده کنید.
در صورتی که در حین کار با مشکل و یا مسئله ای برخورد کردید و یا سوالی ذهن شما را درگیر نموده، با کارشناسان تعمیر ما در کوک موبایل با شماره 67319-021 تماس بگیرید تا راهنمایی و مشاوره های لازم را به صورت رایگان به شما ارائه نمایند.
همچنین می توانید سفارش تعمیرات موبایل خود را به ما بسپارید.
مدت زمان انجام کار: 45 دقیقه
سختی کار: متوسط
ابزار و وسایل مورد نیاز:
- اسپاتول
- پیچ گوشتی چهارسو مخصوص باز کردن پیچ های #000 آیفون
- پنس
- ابزار قاب کش آی فلکس

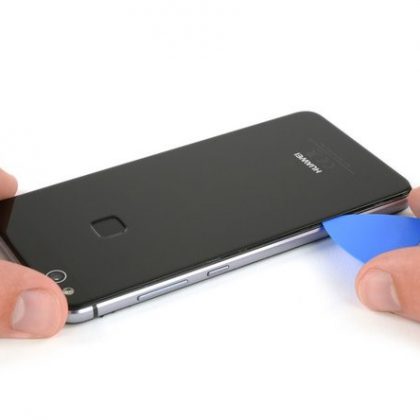

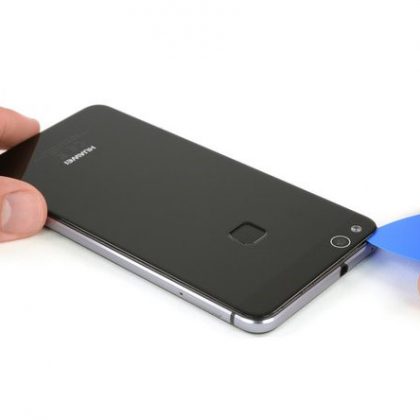

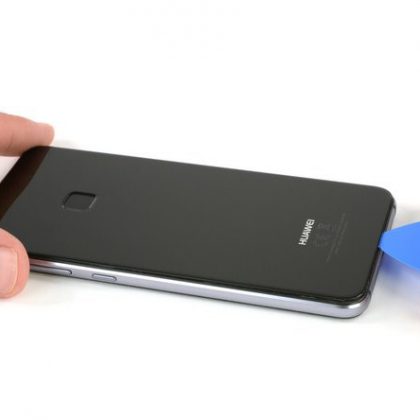

مرحله 1- قاب پشت: آموزش تعویض ویبره هواوی P10 Lite
- نوک کاردک یا قطعه مثل شکل را بین قاب پشت و قاب میانی قرار دهید و دور تا دور گوشی بکشید تا چسب ها برش داده شوند.
- برای ایجاد شکاف اولیه و قرار دادن نوک کاردک در شکاف و در نهایت برداشتن قاب پشت ممکن است از کاپ مکش دستی استفاده شود.
- اگر چسب ها سخت هستند و براحتی با کاردک جدا نمی شوند، برای شل کردن چسب ها از آی اُپنر استفاده کنید.
مرحله 2- قاب پشت را از روی گوشی جدا کنید.

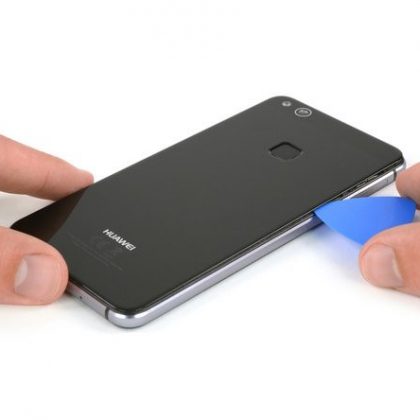

- بعد از اینکه چسب های اطراف گوشی موبایل هوآوی را برش دادید، کاردک را کمی بپیچانید و به سمت بالا اهرم کنید تا قاب پشت از گوشی جدا شود.

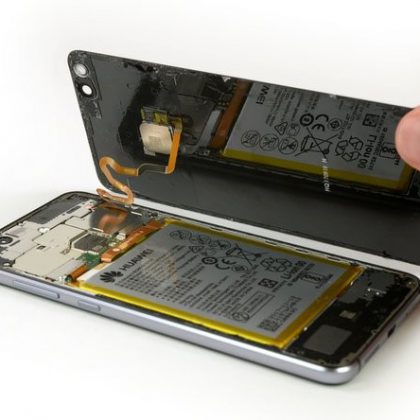

- سمت راست قاب پشت را با دست گرفته و به سمت بالا به صورت کتابی بلند کنید.

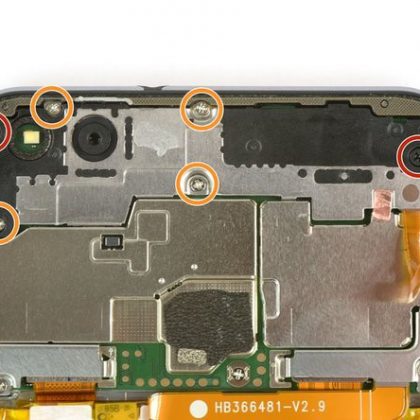

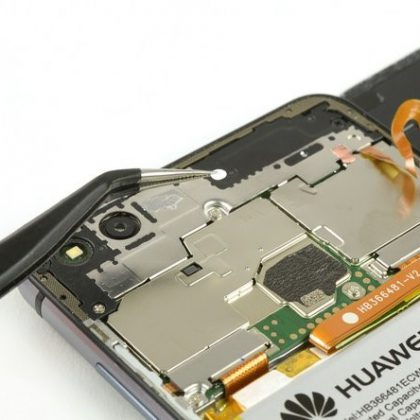

مرحله 3 - برچسب روی قاب میانی را بردارید.
- برچسب روی قاب میانی را با پنس گرفته بردارید.
- با استفاده از پیچ گوشتی چهارسو، دو پیچ #00 را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
- با استفاده از پیچ گوشتی چهارسو، چهار پیچ 2.5 میلی متری #00 را باز کنید. جای این پیچ ها در تصویر با دایره نارنجی رنگ مشخص شده است.
مرحله 4 - محافظ مادربورد را بردارید.
- با استفاده از پنس محافظ مادربورد را بردارید.
- نوک تخت اسپاتول را زیرکابل منعطف سنسور اثرانگشت قرار داده اهرم کنید و کابل را از سوکتش خارج کنید.
- هنگام نصب مجدد گوشی در صورت نیاز از چسب جدید استفاده کنید.

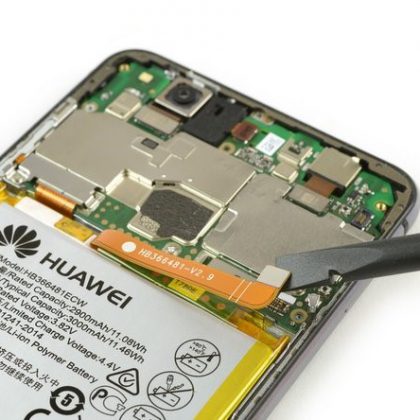

مرحله 5 -جداسازی اتصال باتری

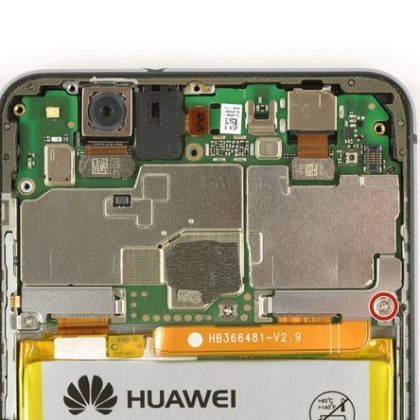

- صفحه کانکتور باتری در جای خود با پیچ سفت شده است، با استفاده از پیچ گوشی چهارسو، پیچ آن را باز کنید. جای پیچ در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.

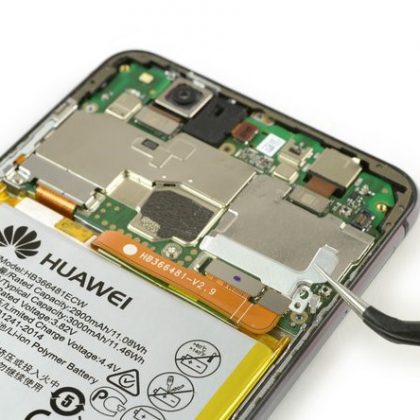

- با استفاده از پنس، صفحه کانکتور باتری را بردارید.
- طرف تخت اسپاتول را زیر کابل منعطف باتری گوشی هوآوی P10 Lite قرار دهید، هل دهید و از سوکتش خارج کنید.
مرحله 6- بلندگو و یا موتور ویبره را بردارید

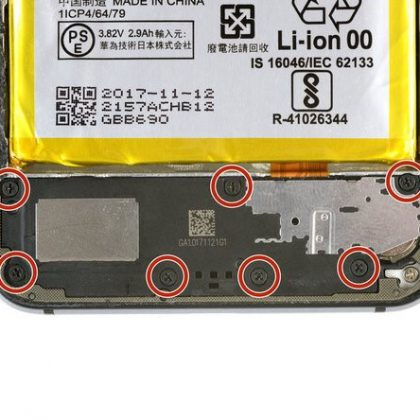

با استفاده از پیچ گوشتی چهارسو، هفت پیچ #000 را باز کنید. جای این پیچ ها در تصویر مربوطه با رنگ قرمز نشان داده شده است.

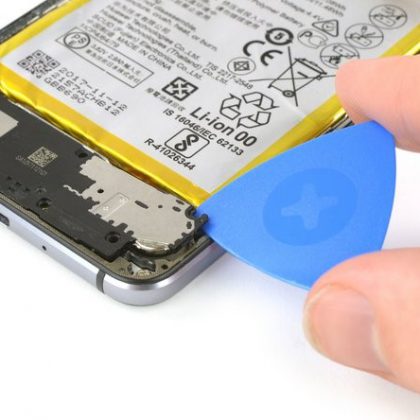

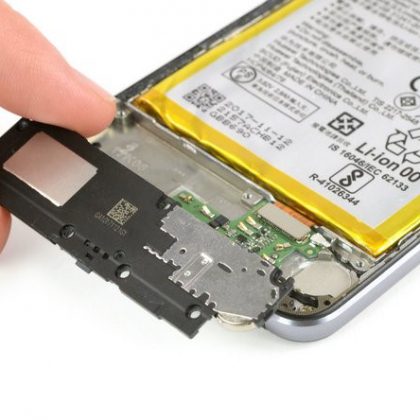

مرحله 7- لبه راست بلندگو را اهرم کنید

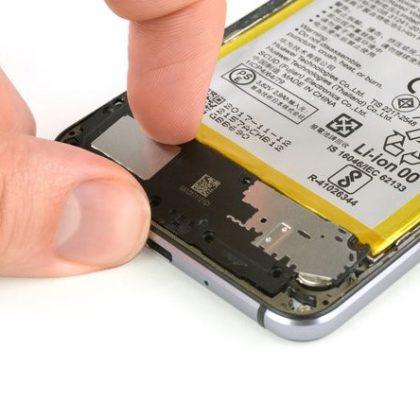

- کاردک را زیر لبه راست بلندگو قرار دهید و به سمت بالا اهرم کنید.
- با انگشت لبه بلندگو را گرفته و آن را بردارید.

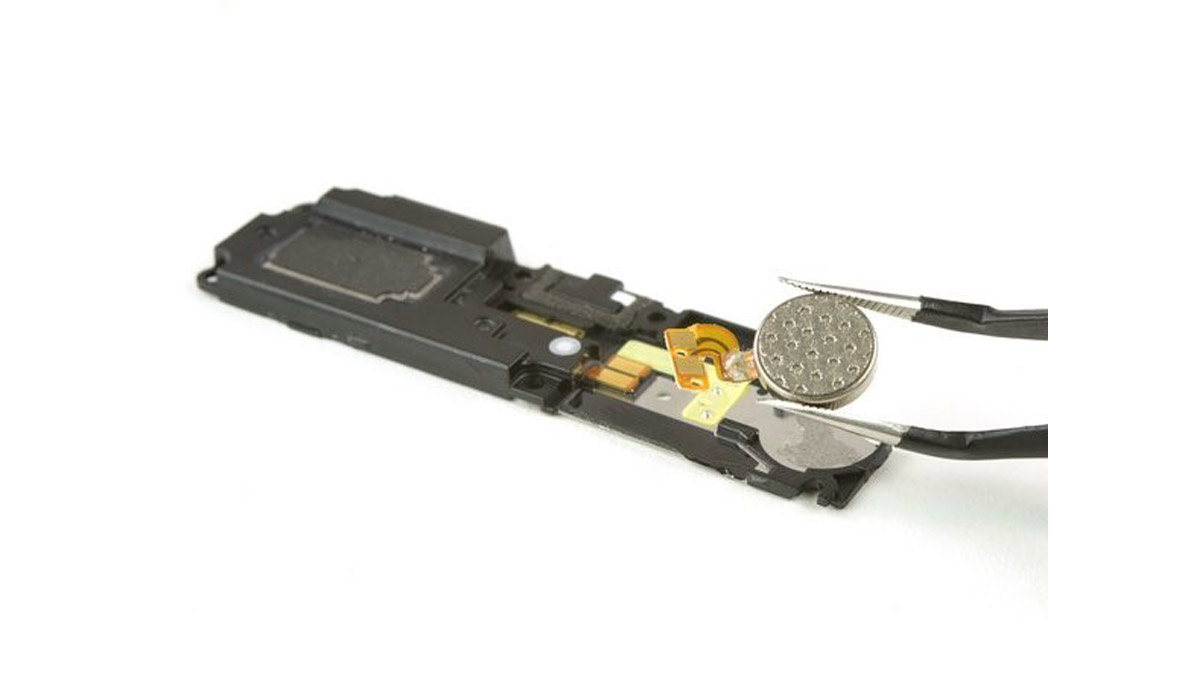

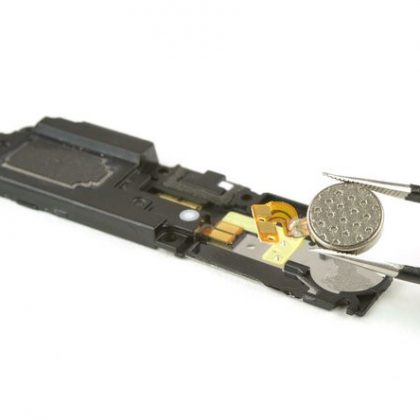

مرحله 8- چسب زیر موتور ویبره را حرارت داده شل کنید.

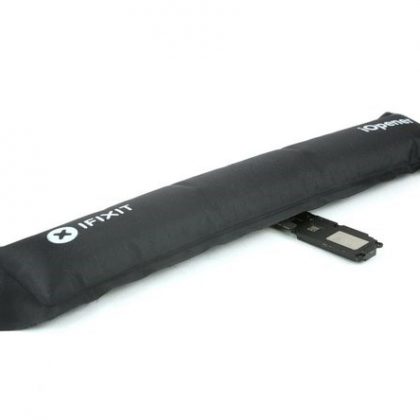

با استفاده از آی اُپنر چسب زیر موتور ویبره را حرارت دهید. وقتی که چسب های زیر موتور شل شدند با کمک پنس، موتور ویبره را گرفته و از جای خود بردارید.
برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید. در صورت نیاز، پس از اینکه جای چسب های قدیمی را با الکل ایزوپروپیل و پارچه تمیز، کاملاً تمیزکاری کردید، چسب های جدید را بکار ببرید.
متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هواوی p10 Lite گرفته شده است.
