آموزش تعویض برد شارژ هواوی P9 به صورت گام به گام شرح داده می شود.
وقتی سوکت شارژ گوشی هواوی P9 شما دچار مشکل می شود و به هر دلیلی درست عمل نمی کند و در هنگام اتصال کابل شارژر به آن در عملکرد شارژ باتری اختلال ایجاد می کند، به احتمال زیاد مشکل از فلت شارژ است که باید تعمیر و در نهایت تعویض شود.
سوکت شارژ اولین قسمت ورودی مسیر شارژ بر روی بورد است. کثیفی، رطوبت خوردگی، یا شل شدن پایه های این کانکتور، می تواند مشکلاتی همچون عدم شارژ، تخیه شارژ، عدم قبول نرم افزار و حتی در برخی موارد خاموش شدن گوشی را به همراه داشته باشد. برای رفع این ایرادات، باید ابتدا سوکت را شستشو دهید، سپس آن را تجدید لحیم کنید و نهایتاً چنانچه مشکل برطرف نشد،آن را تعویض نمایید. از این دستورالعمل برای تعویض فلت شارژ گوشی هوشمند هواوی P9 استفاده کنید.
همچنین می توانید در صورت تمایل در هنگام بروز مشکلی در حین تعمیر با کارشناسان تعمیر ما در کوک موبایل با شماره 67319-021 تماس گرفته تا راهنمایی و مشاوره های لازم را به صورت رایگان به شما ارائه نمایند.
همچنین می توانید سفارش تعمیرات موبایل خود را به ما بسپارید.
مدت زمان انجام کار: 30 دقیقه
سختی کار: متوسط
ابزار و وسایل مورد نیاز:
- اجکتور سیم کارت
- اسپاتول
- پیچ گوشتی t1
- قاب باز کن (iSclack)
- پنس
- کاپ مکش دستی
- پیچ گوشتی چهارسو
مرحله 1- پیچ های لبه زیرین را باز کنید و خشاب سیم کارت را بیرون بیاورید
- قبل از شروع عملیات، گوشی را خاموش کنید.

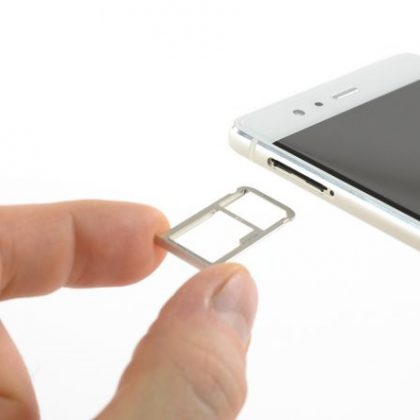

- با استفاده از اجکتور سیم کارت، خشاب سیم کارت را بیرون بیاورید.

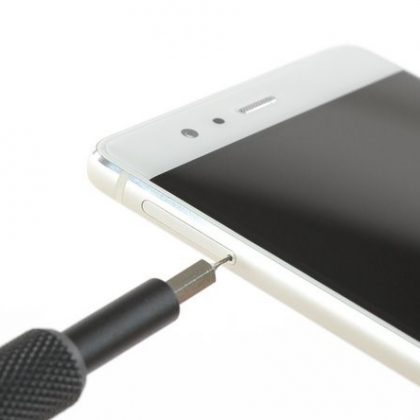

- دو پیچ P2 در لبه پایین گوشی را باز کنید. با استفاده از پیچ گوشتی t1 دو پیچ در دو طرف پورت USB را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

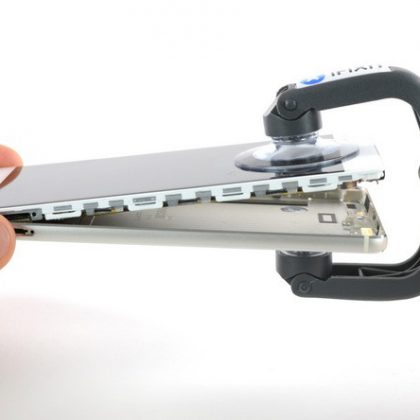

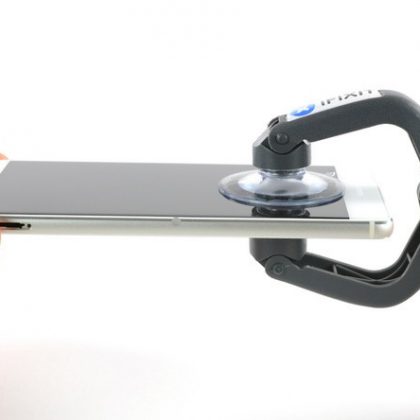

مرحله 2- صفحه نمایش را از قاب عقب جدا کنید.
- ابزار قاب باز کن (iSclack) و یا کاپ مکش دستی را به گوشی وصل کنید.
- اطمینان داشته باشید که کاپ ها محکم به صفحه نمایش و قاب عقب متصل شده اند.
- دستگیره های قاب باز کن را به آرامی به هم نزدیک کنید تا ال سی دی هوآوی P9 از قاب عقب جدا شود.
- اگر باز کردن قاب با این ابزار سخت است، نوک اسپاتول را در دهانه جک هدفون قرار دهید و همچنان که دستگیره های های قاب باز کن را به هم نزدیک می کنید اسپاتول را به سمت بالا فشار دهید تا بین صفحه نمایش و قاب فاصله ایجاد شود.
- مراقب باشید قطعات را به طور کامل از یکدیگر جدا نکنید چرا که صفحه نمایش و قاب عقب بوسیله کابل سنسور اثرانگشت به یکدیگر متصل هستند.

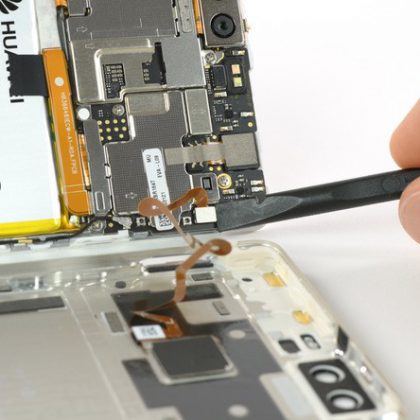

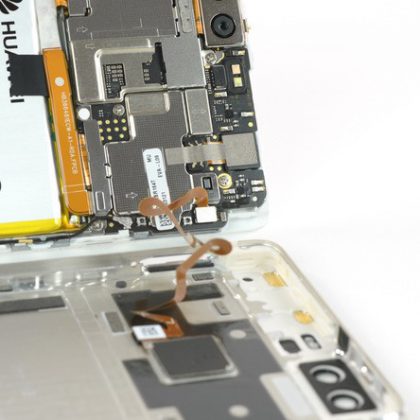

مرحله 3- کابل منعطف سنسور اثرانگشت را جدا کنید و قاب عقب را بردارید.
- بعد از جدا کردن قاب پشت، آن را به صورت کتابی تا نیمه بلند کنید، طوریکه بتوانید به کانکتورهای منعطف دسترسی پیدا کنید.
- نوک تخت اسپاتول را زیر کانکتور کابل منعطف سنسور اثرانگشت و یکی از دکمه های کناری قرار دهید و به آرامی به سمت بالا اهرم کنید، و کانکتورها را از سوکتشان خارج کنید.
- اکنون قاب عقب را با دست گرفته، به طور کامل بردارید.

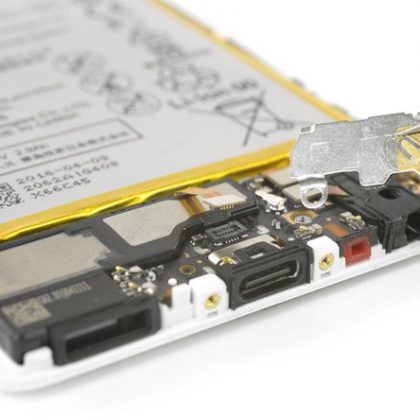

مرحله 4- براکت روی فلت شارژ را بردارید.
- با استفاده از پیچ چهارسو، سه پیچ که در تصویر اول با دایره های قرمز رنگ نشان داده شده اند را باز کنید.
- نوک اسپاتول را زیر کانکتور کابل منعطف بلندگو قرار دهید به آرامی به سمت بالا اهرم کنید و از سوکتش آزاد کنید.
- با کمک پنس و با دقت براکت فلزی روی لبه فوقانی جک هدفون را بردارید.

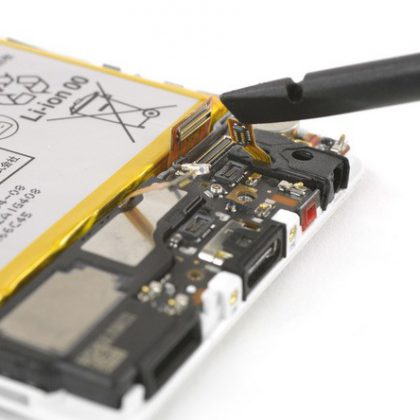

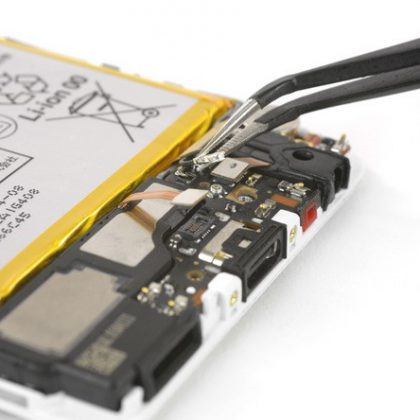

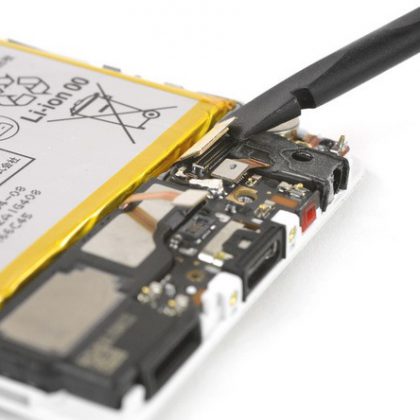

مرحله 5- کانکتورهای روی فلت شارژ را آزاد کنید.
- نوک تخت اسپاتول را زیر کابل منعطف مادربورد و کابل آنتن قرار داده به آرامی به سمت بالا اهرم کنید و آن را از سوکتش آزاد کنید.
- نوک تخت اسپاتول را زیر کانکتور جک هدفون قرار داده به سمت بالا اهرم کنید و از روی فلت شارژ آزاد کنید.
