آموزش تعویض اسپیکر گوشی سامسونگ S10 پلاس

• قبل از اینکه کار خود را شروع کنید، گوشی موبایل سامسونگ گلکسی S10 پلاس خود را از منبع تغذیه برق جدا کرده و دستگاه را خاموش کنید.
• از آی اُپنر که از قبل گرم شده است استفاده کنید، آن را به مدت دو دقیقه روی لبه راست قاب پشت گذاشته، حرارت دهید.برخی از تعمیرکاران بجای آی¬اُپنر از سشوار صنعتی، هیتر و یا صفحات داغ نیز استفاده می کنند. در هر صورت دقت کنید که گوشی بیش از حد حرارت نبیند، برخی از قطعات مثل صفحه نمایش و باتری به حرارت زیاد حساس هستند.

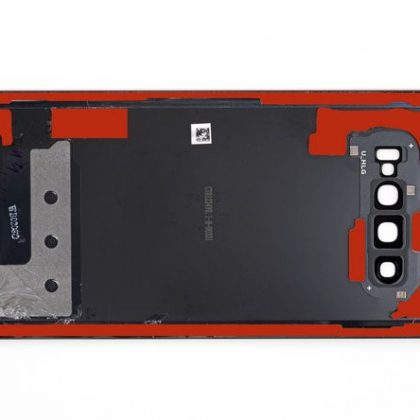

• به قاب پشت در حالت باز شده با دقت نگاه کنید (در تصویر سوم) و ببینید که چسب ها در کجا قرار گرفته اند. (محل چسب ها در تصویر مربوطه با رنگ قرمز مشخص شده اند).

• پس از اعمال حرارت، لبه راست گوشی موبایل را روی شئی محکمی که حدود 13 میلی متر ضخامت دارد قرار دهید، طوریکه گوشی زاویه دار شود و امکان کشیدن قاب باز کن به سمت چپ و راست فراهم شود.

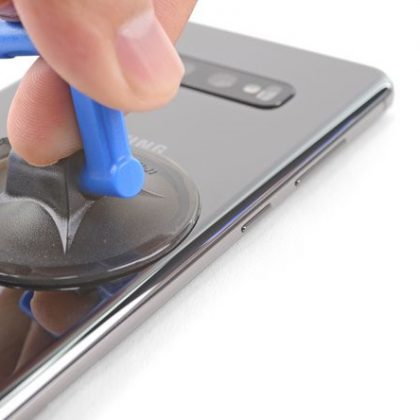

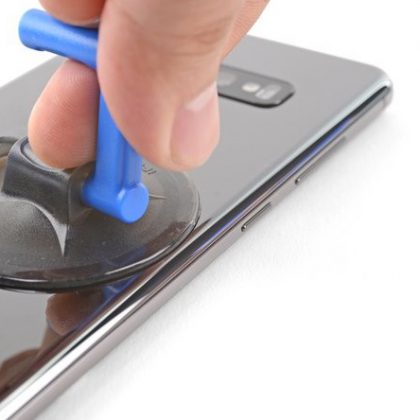

• لبه سمت چپ گوشی را با دست مهار کنید، طوریکه گوشی محکم و بدون لغزش باشد. مطابق با عکس، کاپ مکنده دستی را روی قاب پشت گذاشته محکم کنید، سپس با کمی فشار به سمت بالا بکشید.
• نوک قاب باز کن را به درز بین قاب پشت و فریم گوشی قرار دهید.
• قاب باز کن را در امتداد لبه به سمت بالا بکشید، این عمل را چندین بار تکرار کنید تا چسب ها کاملاً باز شوند.

• یک بار دیگر آی اُپنر را از پیش حرارت دهید و به مدت 2 دقیقه روی همان لبه گوشی موبایل سامسونگ بکار ببرید. این گرما باعث می شود که چسب های باز شده کاملاً شل شود و قاب براحتی بلند شود.
• کاپ مکش را روی قاب پشت، تا جای ممکن در نزدیکی وسط، لبه راست قرار دهید (نزدیک به چسب)
• با فشار کنترل شده، کاپ مکش را بکشید. فشار یکنواختی ر ا بکار ببرید تا بین قاب پشت و فریم، شکاف ایجاد شود و فاصله بیفتد.

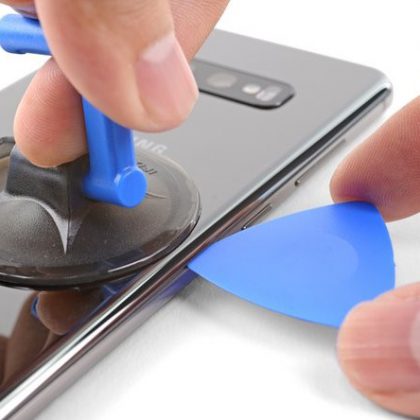

• وقتی شکاف ایجاد شد، نوک کاردک و یا قطعه مثلث شکل کوچک را بین درز ایجاد شده قرار دهید. جای کاردک را طوری محکم کنید که نیفتد و درز ایجاد شده به جای خود بر نگردد. برای اطمینان از محکم بودن کاردک، چندین بار آن را امتحان کنید.
• اگر با کشیدن قاب مکنده نتوانستید شکاف ایجاد کنید، بار دیگر، لبه را حرارت دهید و مراحل قبل را دوباره تکرار کنید.
• همچنین می توانید چند قطره الکل ایزوپروپیل با غلطت بالا (90%) را بین درز اضافه کنید تا چسب بین درز شل شود. نکته: اگر باز هم ایجاد درز با ابزار باز کن سخت بود، تامل کنید، حرارت بیشتری اعمال کنید و دوباره سعی کنید. هرگز بیش از حد فشار وارد نکنید چرا که ممکن است به قاب پشت آسیب وارد شود.

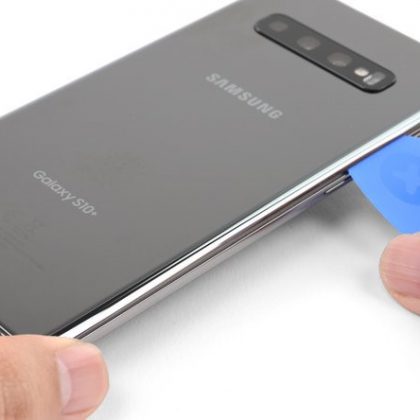

• کاردک را که لای درز گذاشته بودید را در امتداد لبه گوشی بکشید، تا چسب باز شود.اگر باز کردن چسب ها مشکل است و کاردک با فشار هم پیش نمی رود، لبه گوشی را کمی حرارت داده و دوباره امتخان کنید و سعی کنید طوری کاردک را بکشید که از آسیب زدن و شکسته شدن احتمالی به قاب پشت جلوگیری شود.
• کاردک را در بین درز رها کنید تا مانع از چسبیدن دوباره چسب شود.

• در این مرحله، آی اُپنر از پیش حرارت داده شده را به مدت 2 دقیقه روی لبه پایین گوشی قرار دهید.

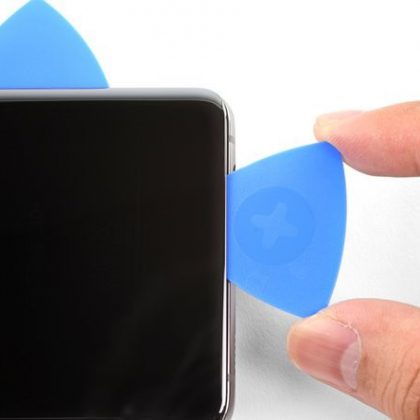

• نوک کاردک را به لبه راست نزدیک به پایین گوشه راست، وارد کنید.

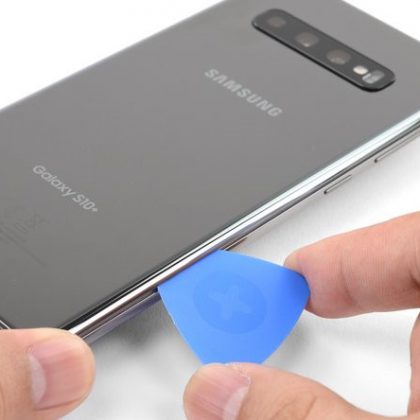

• با دقت کاردک را به سمت این گوشه بکشید. کاردک را در امتداد لبه پایین و به سمت گوشه سمت چپ بکشید تا قاب باز شود.اگر احساس کردید که کاردک حتی با زور هم پیش نمی رود، دوباره کمی حرارت داده، و امتحان کنید.
• نوک کاردک را لای درز رها کنید تا از چسبیدن دوباره قاب جلوگیری شود.

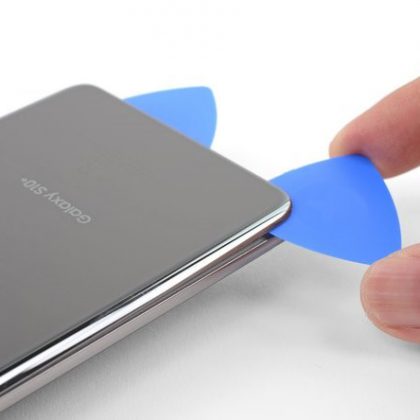

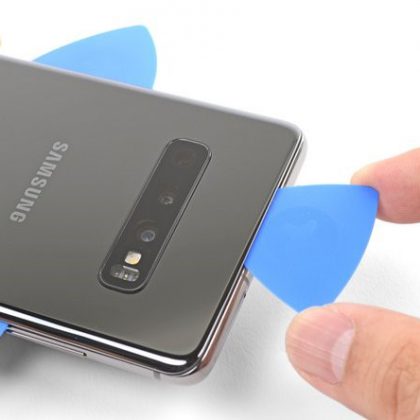

مطابق با مراحل بالا، حرارت دادن را برای لبه های دیگر نیز تکرار کنید و عملیات را مطابق قبل ادامه دهید. هنگام جدا کردن گوشه ها با اعمال حرارت کافی، سعی کنید چسب ها و قاب را جدا کنید.

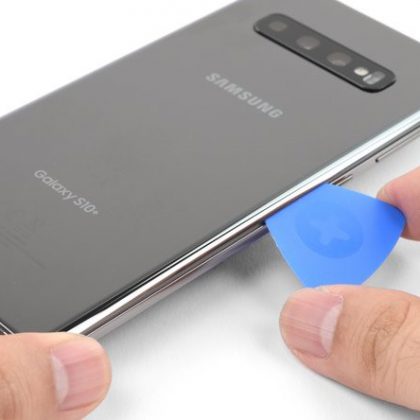

• به محض اینکه چسب در چهار طرف گوشی جدا شد، کاردک را در حالت اهرمی کمی بچرخانید تا قاب از فریم جدا شود.
• سپس به آرامی قاب را بلند کنید. با نوک کاردک، بقایای چسب را تمیز کنید

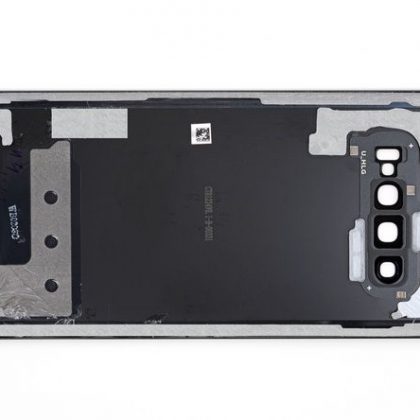

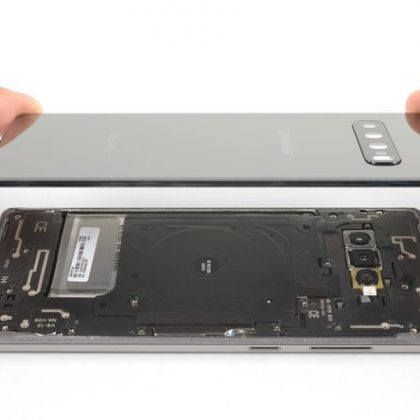

• اکنون قاب پشت را بردارید.قبل از اینکه قاب پشت را دوباره نصب کنید، اطمینان حاصل کنید که تمام بقایای چسب برداشته و دور فریم تمیز می باشد.
• با نوک پنس، باقیمانده های چسب ها را بردارید، با نوک کاردک محل چسب ها را تمیز کنید و برای تمیزکاری نهایی از الکل ایزوپروپیل با غلظت 90 درصد و یک پارچه تمیز استفاده کنید.
• نکته (هنگام نصب گوشی) اگر قصد دارید از همان قاب قبلی استفاده کنید، اطمینان حاصل کنید که لبه های قاب تمیز و عاری از هر گونه بقایای چسب می باشد. در هنگام مونتاژ، قبل از اینکه قاب پشت را به طور کامل نصب کنید و چسب بزنید، دکمه پاور گوشی را فشار دهید، عملکرد گوشی را تست کنید و در صورتی که مشکلی وجود ندارد، نسبت به محکم کردن نهایی قاب پشت اقدام کنید.

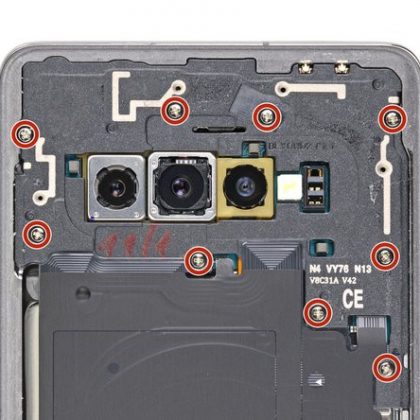

با استفاده از پیچ گوشتی چهارسو، نه پیچ 4 میلی متری که قاب میانی را به گوشی متصل کرده است را باز کنید. در تصویر مربوطه، محل این پیچ ها با دایره های قرمز رنگ نشان داده شده است.

• با اینکه تمام پیچ های قاب میانی را باز کرده اید اما هنوز کاملاً جدا نشده است و با چند گیره پلاستیکی که در اطراف لبه وجود دارد در جای خود محکم قرار گرفته است.

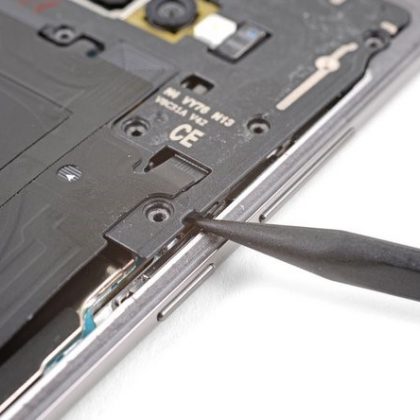

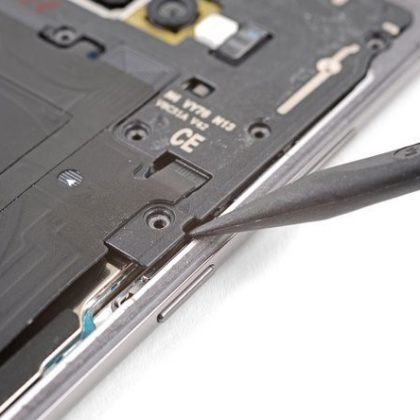

• نوک اسپاتول را به ناچ روی لبه راست قاب میانی، نزدیک دکمه بیکسبی وارد کنید.
• به آرامی اهرم کنید تا قاب میانی از گوشی شل شود.

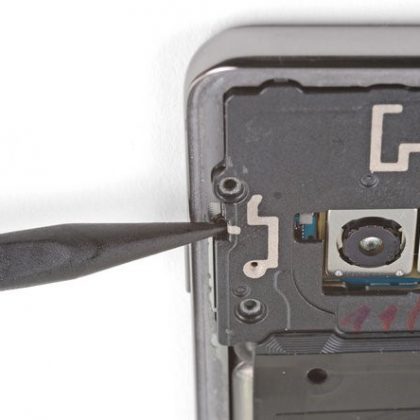

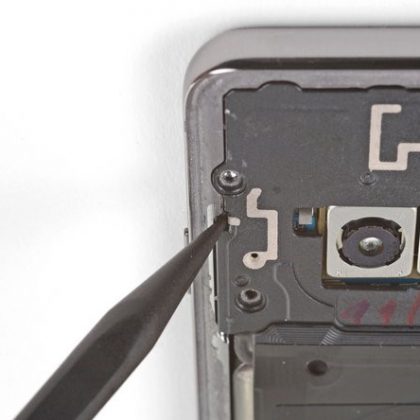

• بار دیگر نوک اسپاتول را زیر ناچ روی لبه چپ گوشی، نزدیک به دکمه پاور انداخته و اهرم کنید.
• به آرامی اهرم کنید تا قاب میانی از گوشی شل شود.

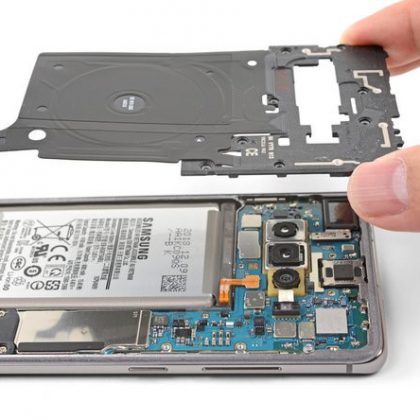

• قاب میانی را از گوشه های بالا گرفته بلند کنید و از روی گوشی بردارید.
• نکته: مخصوص نصب مجدد قاب میانی فوقانی:
• لبه فوقانی قاب میانی را با گوشی تراز کنید و قاب را روی گوشی بخوابانید.
• با انگشت کمی به اطراف قاب میانی فشار بیاورید تا درست در جای خود قرار گیرد و گیره پشت قاب بیفتند. لبه های قاب میانی باید با لبه های گوشی تراز شده باشد.

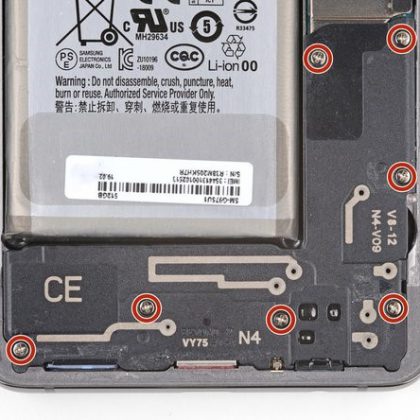

با پیچ گوشتی چهارسو هر 7 پیچ 4 میلی متری که قاب میانی تحتانی را به گوشی متصل کرده است را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده است.

• قاب میانی هنوز با با چند گیره پلاستیکی به لبه وصل است.

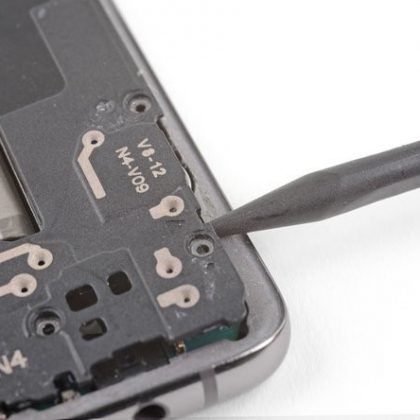

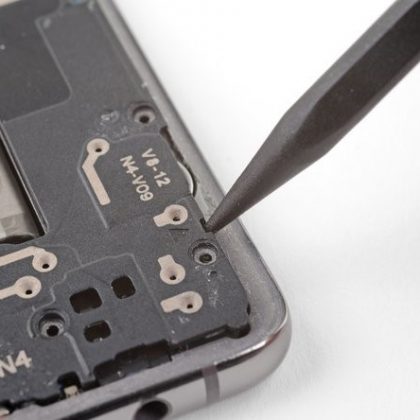

• نوک اسپاتول را زیر ناچ نزدیک به گوشه راست پایین قاب میانی تحتانی قرار دهید. این قسمت با یک مثلث کوچک مشخص شده است (در تصویر نیز نشان داده شده است).
• اسپاتول را اهرم کنید و به آرامی قاب میانی را از گوشی جدا کنید.

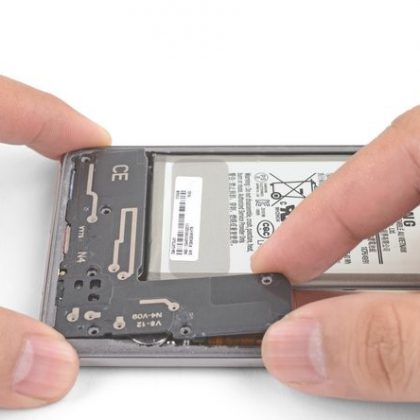

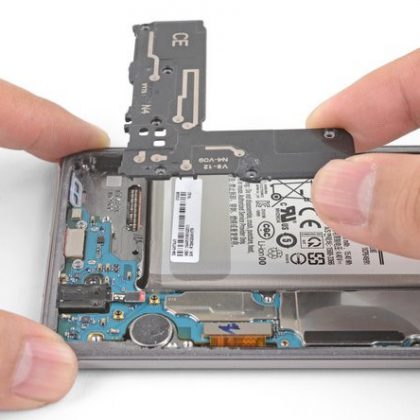

• با دست، طرف آزاد و شل قاب میانی را گرفته و به آرامی به سمت بالا بلند کنید.
• قاب میانی را کمی بال و پایین کنید تا از گیره های لبه آزاد شود و جدا شود.

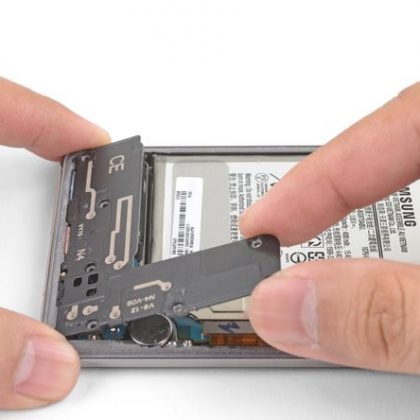

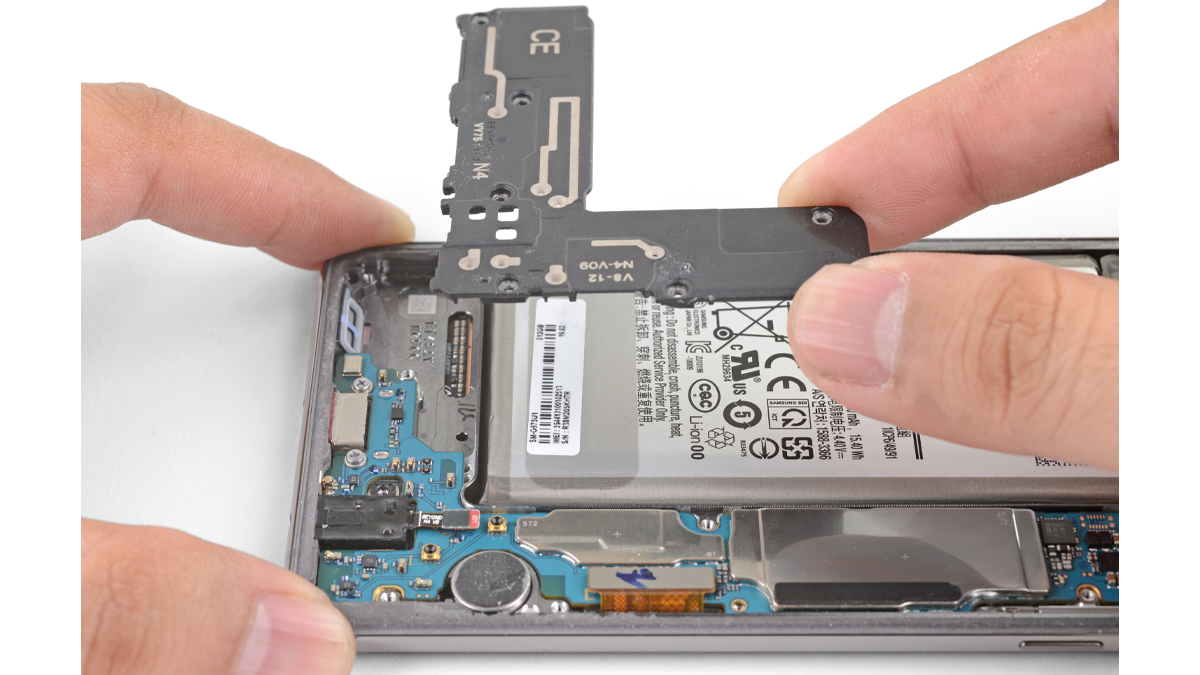

• قاب میانی تحتانی را بردارید. بازر یا همان کپسول زنگ گوشی از پیش روی این قاب میانی تحتانی تعبیه شده است.نکته برای نصب گوشی: برای نصب قاب میانی تحتانی لبه پایین قاب میانی را با لبه گوشی تراز کنید و فشار دهید تا در جای خود قرار گیرد.
  برای نصب قطعات گوشی موبایل سامسونگ خود تمام مراحل بالا را از آخر به اول انجام دهید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی سامسونگ s10 پلاس گرفته شده است.
