آموزش تعویض باتری هواوی P20

• قبل از اقدام به تعویض باتری موبایل و کار تعمیراتی، گوشی را خاموش کنید.

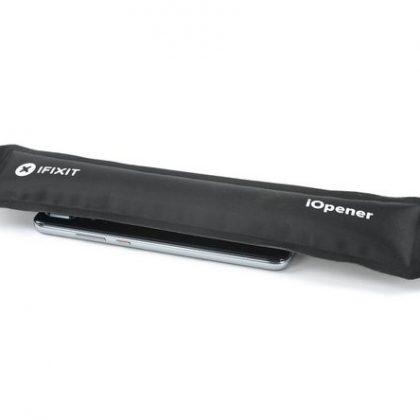

• از آی اُپنر که از قبل حرارت داده شده است استفاده کنید و به مدت 2 دقیقه آن را روی گلس پشت در لبه های جایی که چسب ها بیشتر استفاده شده اند قرار دهید تا چسب زیر گلس پشت شل شوند. ضروری است که در طی برداشتن قاب پشت، حرارت دادن را چندین بار تکرار کنید.

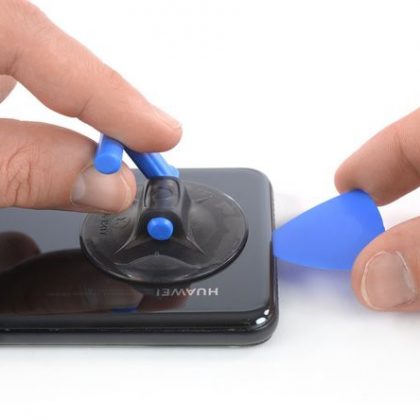

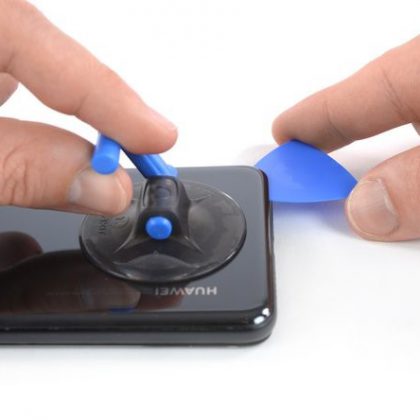

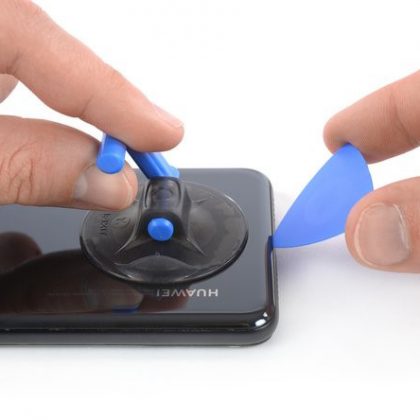

• کاپ مکش دستی را به قسمت پایین قاب پشتف تا جای ممکن نزدیک به لبه گوشی، متصل کنید.
• در صورت شکستی در گلس، ممکن است کاپ مکنده به خوبی روی آن نچسبد. بنابراین یک لایه نوار چسب پهن قوی روی آن بکشید و یا وقتی کاپ مکنده را روی گلس گذاشتید، کمی چسب قوی به آن بزنید.
• با اعمال نیروی ثابت و یکنواخت دستگیره کاپ مکش دستی را بکشید تا باعث ایجاد شکاف کوچکی بین گلس عقب و فریم شود.

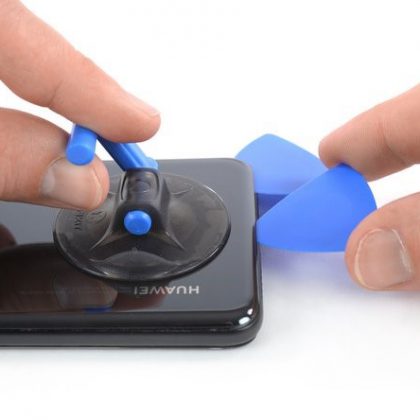

• کاردک یا قطعه مثلث شکل کوچک را بین شکاف قرار دهید.
• اگر شکاف به خوبی ایجاد نشده است می توانید دوباره با آی¬اُپنر و یا با سشوار صنعتی دوباره حرارت دهید. اما مراقب باشید که حرارت بیش از حد نباشد.

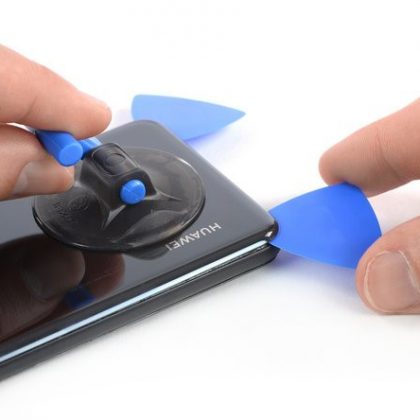

• کاردک را به گوشه سمت راست بکشید و آن را در همان گوشه راست بین درز نگه دارید تا چسب ها دوباره به هم نچسبند و گلس به جای اول خود باز نگردد.

کاردک دوم را برداشته در کنار این کاردک قرار داده به سمت چپ پایین گوشی تا انتها بکشید. این کاردک را در گوشه سمت چپ رها کنید تا چسب ها کاملا باز شوند و دوباره به هم نچسبند.

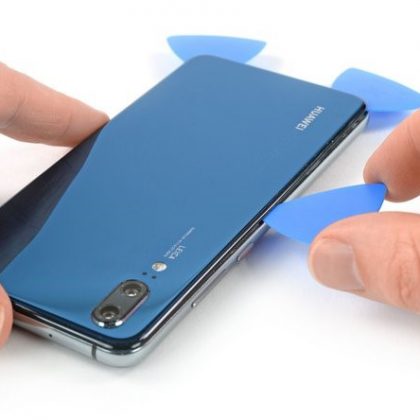

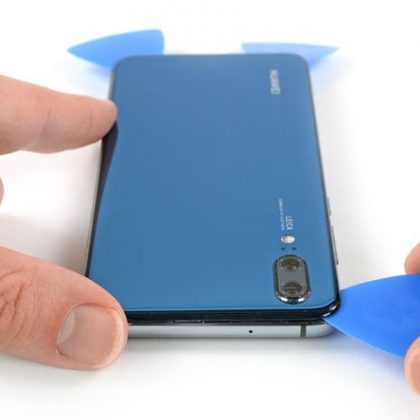

• کاردک سوم را نیز در لبه پایین گوشه سمت چپ قرار دهید. نکته: در ادامه در حالیکه قرار است چسب های لبه سمت چپ گوشی را جدا کنید، مراقب باشید حین کشیدن کاردک به کانکتور و کابل های منعطف و دوربین ها که در سمت چپ گوشی قرار دارند آسیب وارد نکنید. به این منظور نوک کاردک را خیلی به داخل شکاف وارد نکنید و مراقب لنز دوربین باشید.
• کاردک را با دست گرفته و شروع به کشیدن در امتداد لبه چپ گوشی کنید و تا انتها پیش بروید، طوریکه چسب های سمت چپ به طور کامل از یکدیگر جدا شوند.
• وقتی به گوشه بالا سمت چپ رسیدید، کاردک را در همانجا رها کنید تا مانع از چسبیدن دوباره گلس به فریم نشود.

• اگر در این مرحله، برای باز کردن چسب ها مشکل دارید و کاردک به سختی و با کندی پیش می رود، دوباره از آی اُپنر استفاده کنید و گوشی را بار دیگر به مدت یک دقیقه حرارت دهید تا چسب ها شل تر شوند.

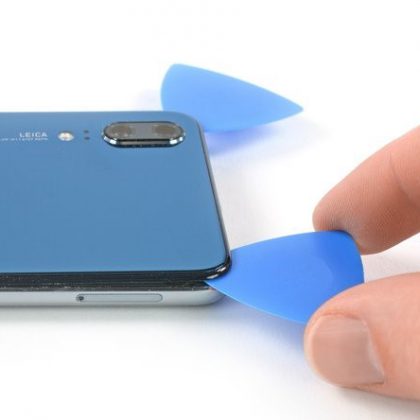

• کاردک چهارم را در گوشه بالا سمت چپ قاب پشت گوشی موبایل هوآوی بین شکاف قرار دهید.
• کاردک را در امتداد لبه بالای گوشی بکشید تا چسب از هم جدا شود و در بالا گوشه راست رها کنید.

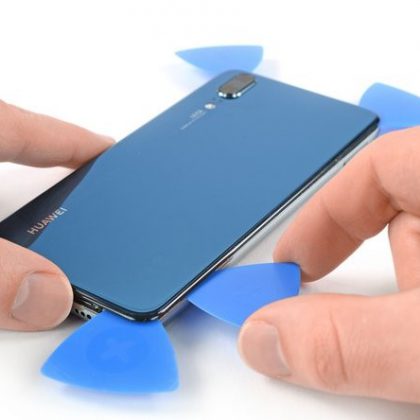

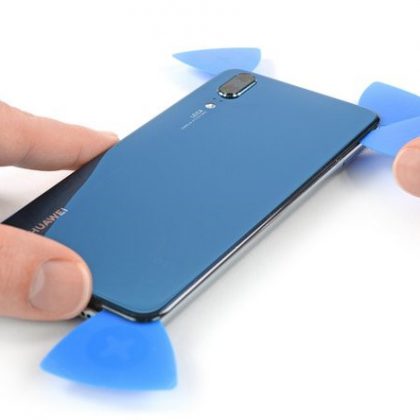

• کاردک پنجم را در بالا گوشه راست گلس پشت وارد کنید.
• کاردک را در امتداد لبه راست گوشی بکشید تا بقیه چسب ها از هم جدا شوند.

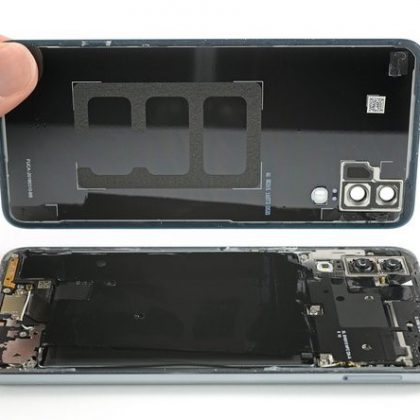

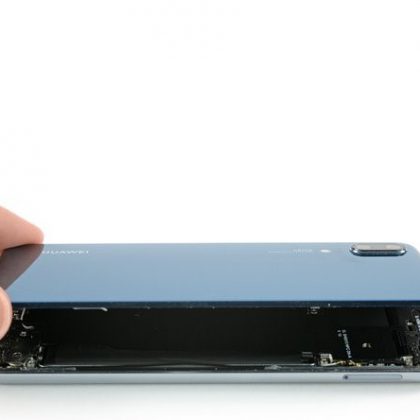

• گلس عقب را بلند کنید و بردارید.
• نکته (جهت نصب گوشی): قبل از نصب و تعویض چسب ها، تمام چسب های باقیمانده را برداشته و محل آنها را با الکل و پارچه تمیز، پاک کنید.

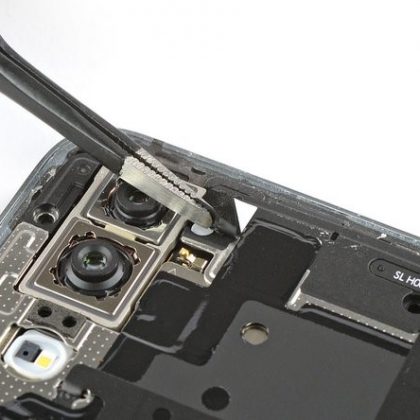

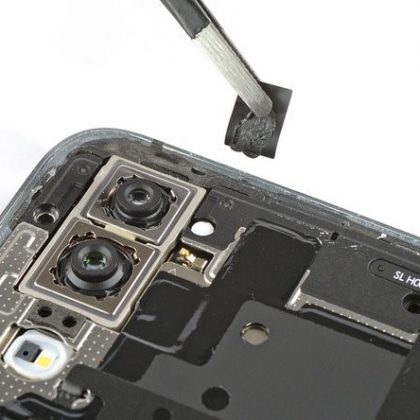

با استفاده از نوک پنس نوار چسب مشکی درکنار دوربین عقب روی کاور مادربورد را بخراشید، بلند کنید و بردارید.

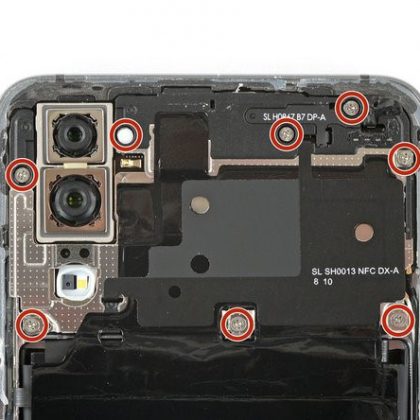

با استفاه از پیچ گوشی چهارسو هر هشت پیچ 3.1 میلی متری را بردارید. این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ نشان داده شده اند.

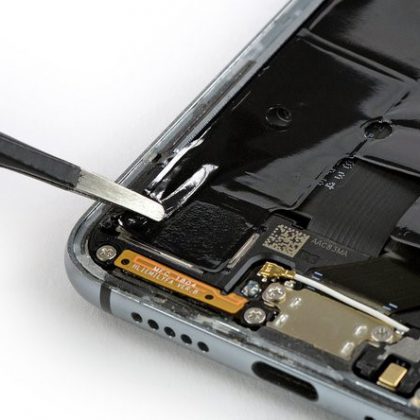

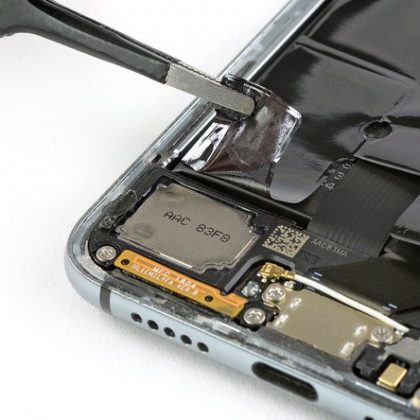

با نوک پنس فویل مشکی در سمت پایین روی بلندگو را گرفته بلند کنید.

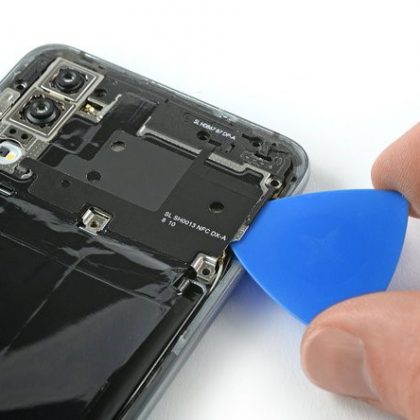

• کاردک را زیر سمت راست کاور مادربورد قرار دهید و بکشید.
• کاردک را به به آرامی بچرخانید تا کاور مادربورد اهرم شده بلند شود.

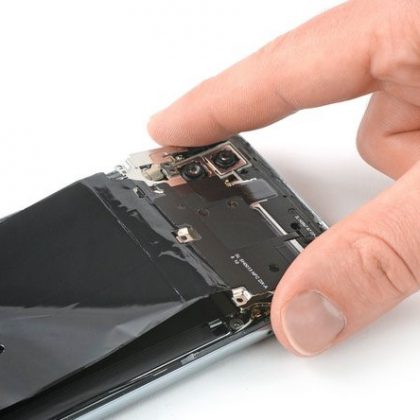

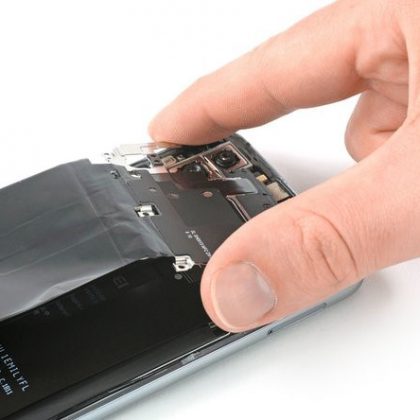

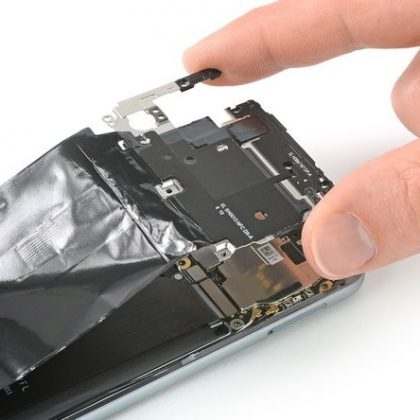

مطابق با تصاویر بالا کاور مادربورد را به همراه آنتن NFC که به صورت یک سیم پیچ است را بردارید.

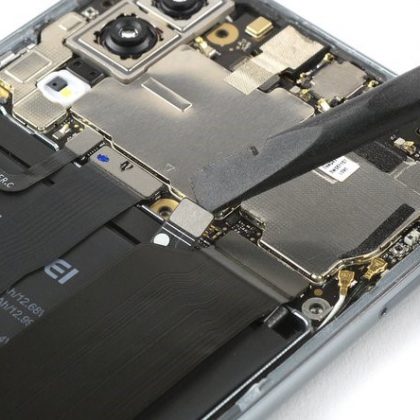

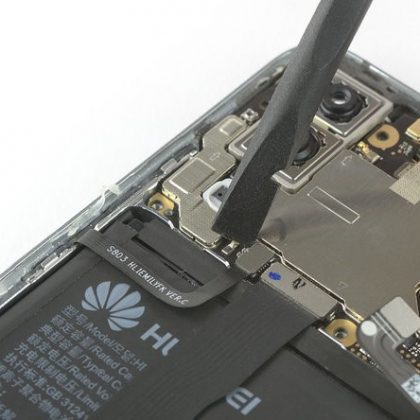

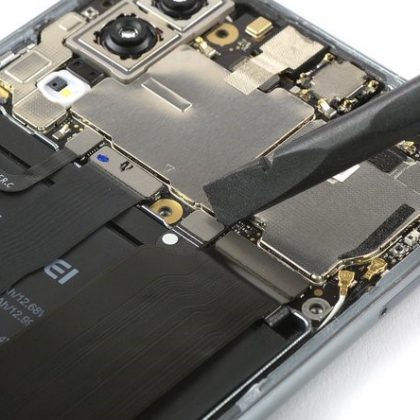

از اسپاتول استفاده کنید آن را زیر کانکتور باتری قرار دهید به سمت بالا اهرم کنید و آن را جدا کنید.

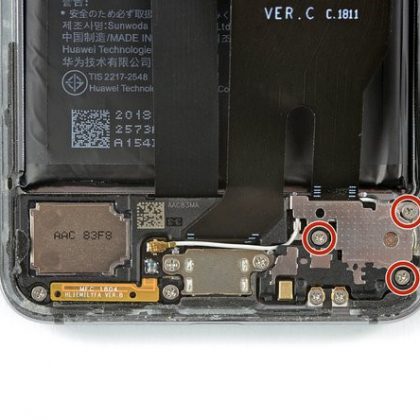

با پیچ گوشتی چهارسو هر سه پیچ 3.2 میلی متری #00 را بردارید. جای این پیچ ها در تصویر مربوطه با دایره قرمز رنگ مشخص شده است.

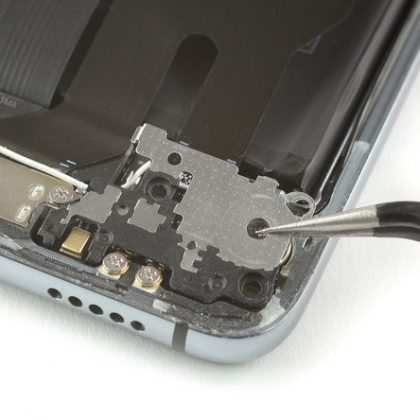

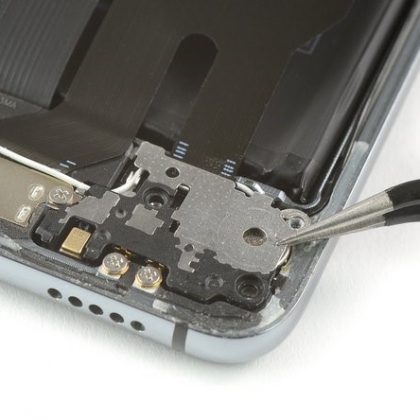

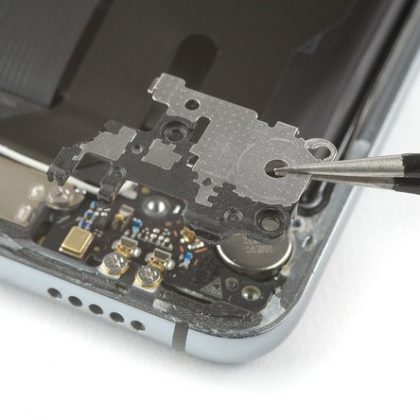

بعد از اینکه پیچ های کاور را باز کردید. با استفاده از پنس، گوشه کاور مادربورد ثانویه را گرفته آن را بردارید.

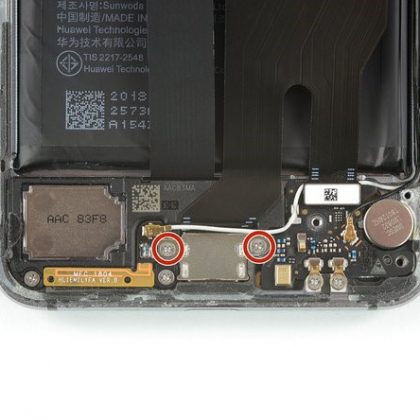

با استفاده از پیچ گوشتی چهارسو دو پیچ 3.2 میلی متری نگهدارنده بورد شارژ را بردارید. جای این پیچ ها در تصویر مربوطه با دایره قرمز نشان داده شده است.

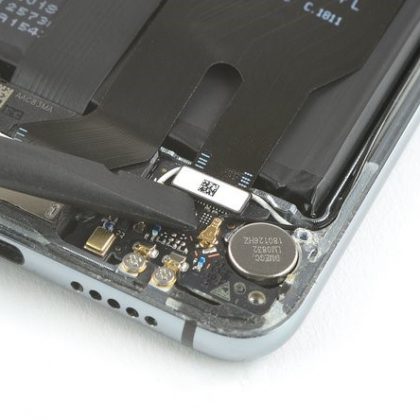

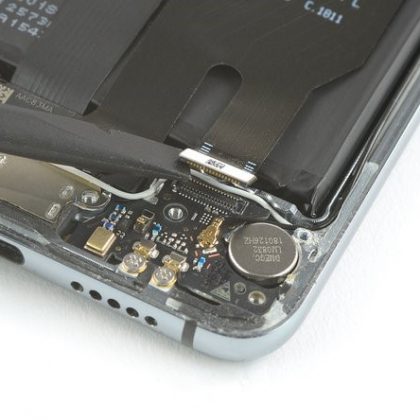

با استفاده از اسپاتول کانکتور مادربورد ثانویه را اهرم کنید و سپس از سوکتش خارچ کنید.

• با استفاده از یک جفت پنس کانکتور را از کابل کواکس سفید رنگ را اهرم کرده و از مادربورد بیرون بکشید.

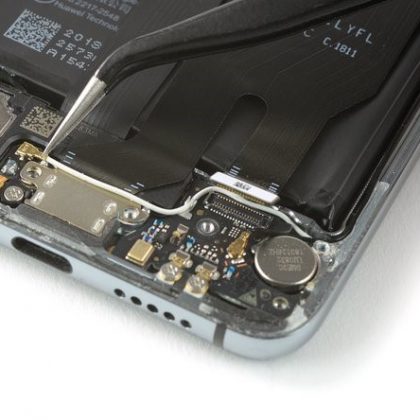

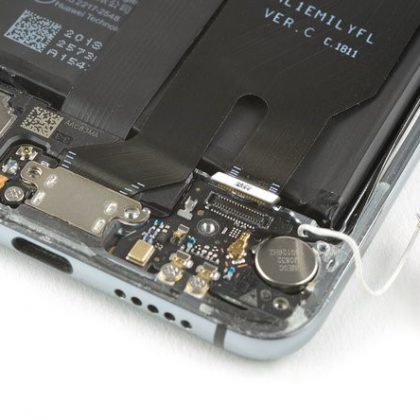

• کابل کواکس سفید را از گیره های فلزی روی مادربورد ثانویه بیرون بکشید و آن را در یک گوشه خم کنید.

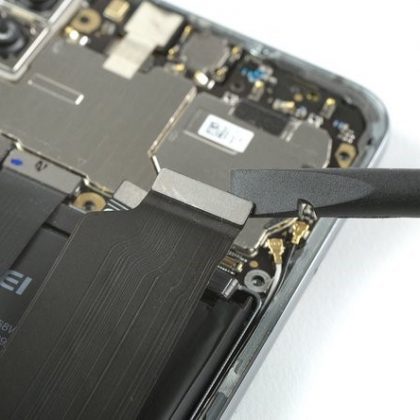

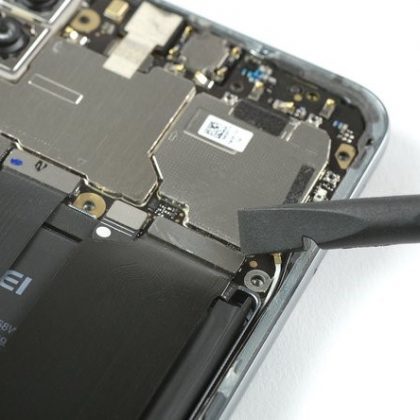

با اسپاتول کانکتور کابل منعطف اصلی را از مادربورد جدا کنید.

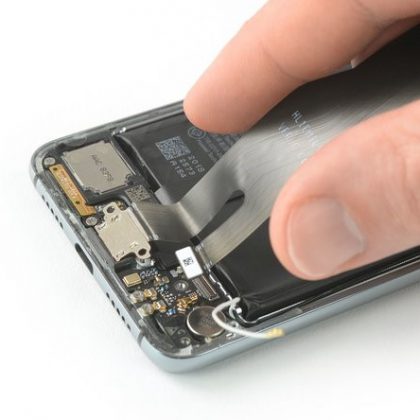

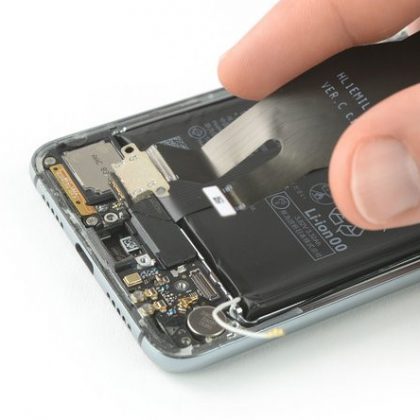

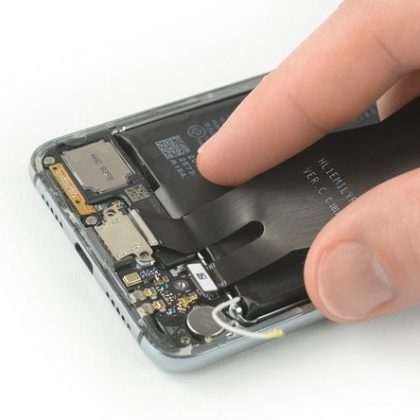

پورت شارژ و کابل منعطف اصلی را به سمت بالا بلند کنید و بردارید و سپس آن را در جهت مادربورد اصلی بکشید.

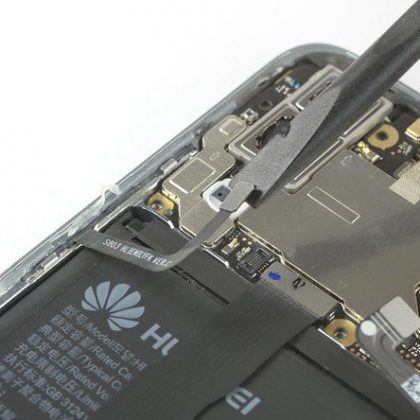

با اسپاتول کانکتور منعطف دکمه پاور و دکمه تغییر حجم صدا را اهرم کرده و از سوکتش خارج کنید.

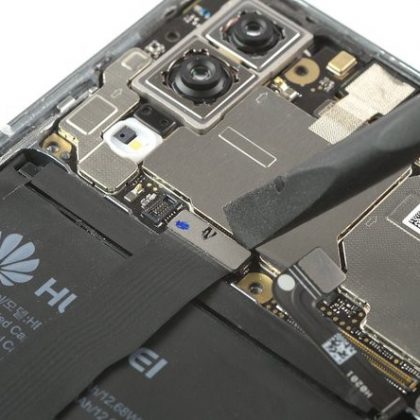

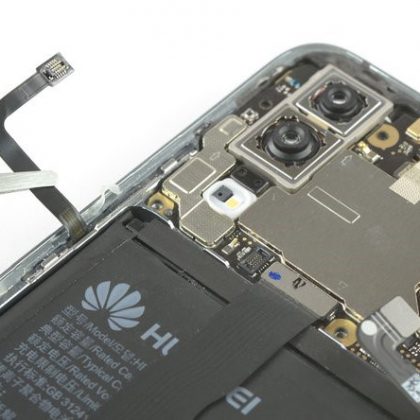

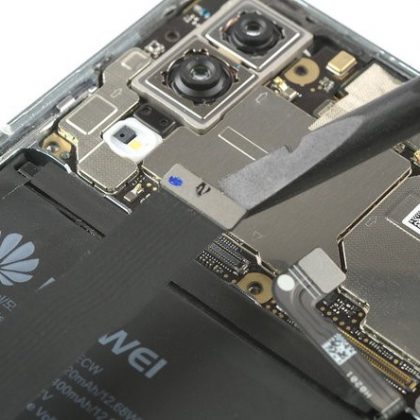

نوک تخت اسپاتول را زیر کانکتور کابل منعطف صفحه نمایش قرار داده به سمت بالا اهرم کنید و از سوکتش خارج کنید، سپس کابل را خم کرده و کنار بگذارید طوریکه دسترسی به باتری و جدا کردن آن راحت باشد.

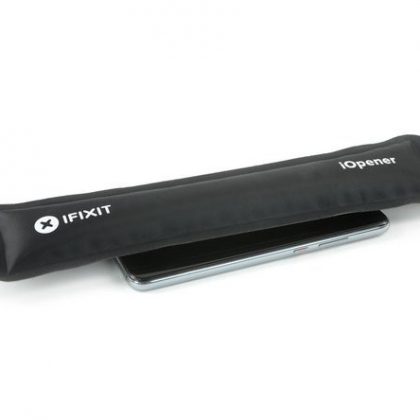

آی اُپنر را آماده کرده آن را روی صفحه نمایش به مدت 2 دقیقه قرار دهید تا حرارت آن چسب زیر باتری را شل کند.

مراقب باشید که حین برداشت باتری، به باتری آسیب وارد نشود و یا جایی از آن تغییر شکل پیدا نکند. پوسته باتری های لیتیوم یونی بسیار نرم است و در صورتی که با اجسام نوک تیز برخورد کند، ممکن است مواد شیمیایی داخل آن به بیرون نشت کند و منجر به انفجار و آتش سوزی شود. پس دقت کنید به باتری فشار بیش از حد وارد نشود و اجسام نوک تیز نیز با آن برخورد نکند.

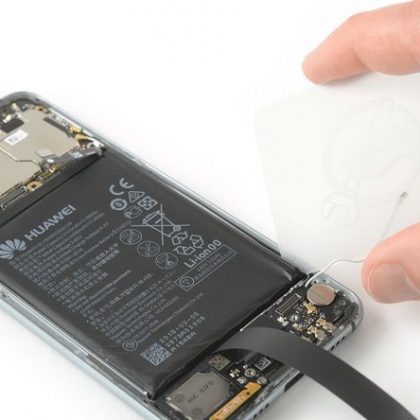

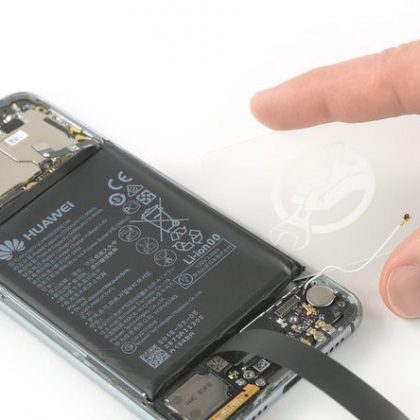

• کارت پلاستیکی مخصوص برداشت قطعات را زیر گوشه سمت راست باتری قرار داده شروع به کشیدن کنید.

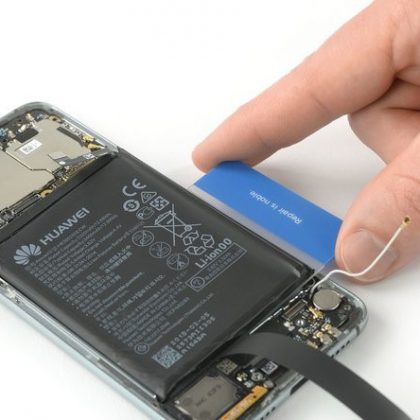

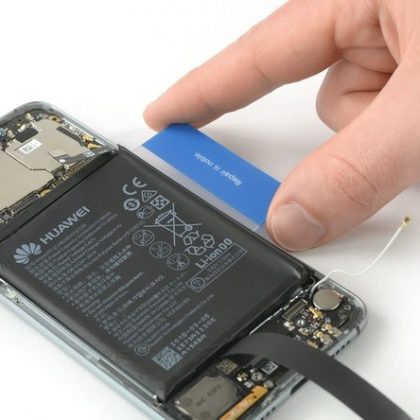

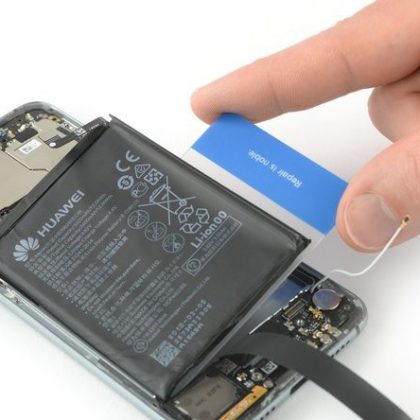

• کارت پلاستیکی را در امتداد لبه راست بارتی بکشید تا چسب زیر آن جدا شود. همینطور که کارت پلاستیکی را می کشید به آرامی به سمت بالا اهرم کنید .نکته: اگر هنگام اهرم کردن باتری گوشی موبایل هوآی P20 به سمت بالا مشکل دارید و به سختی انجام می شود، مشخص است که چسب زیر باتری به خوبی شل نشده است. می توانید چند قطره الکل ایزوپروپیل را زیر باتری چکانده به مدت 2 دقیقه صبر کنید تا چسب ها شل شوند. سپس ادامه دهید.

• کارت پلاستیکی را زیر کل لبه راست باتری قرار دهید و چسب های زیر آن را برش دهید.

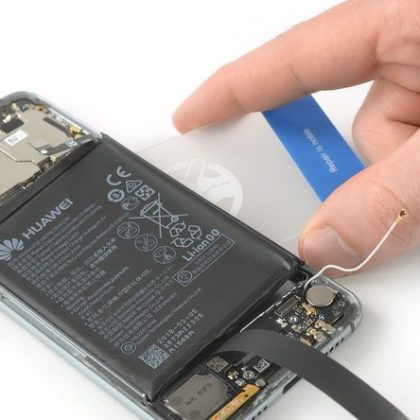

• کارت پلاستیکی را به سمت پایین گوشی بکشید تا بقیه چسب ها نیز برش داده شده و برداشته شوند.از کارت پلاستیکی برای اهرم کردن باتری به سمت بالا استفاده کنید و باتری را اهرم کنید.

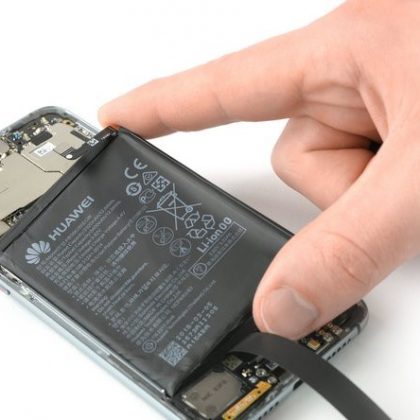

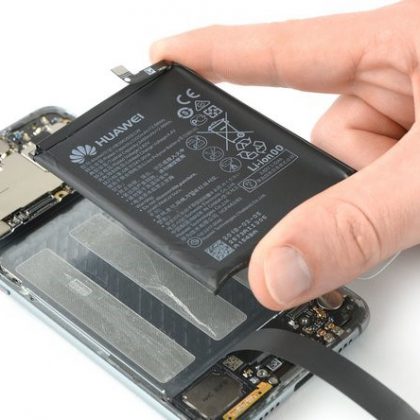

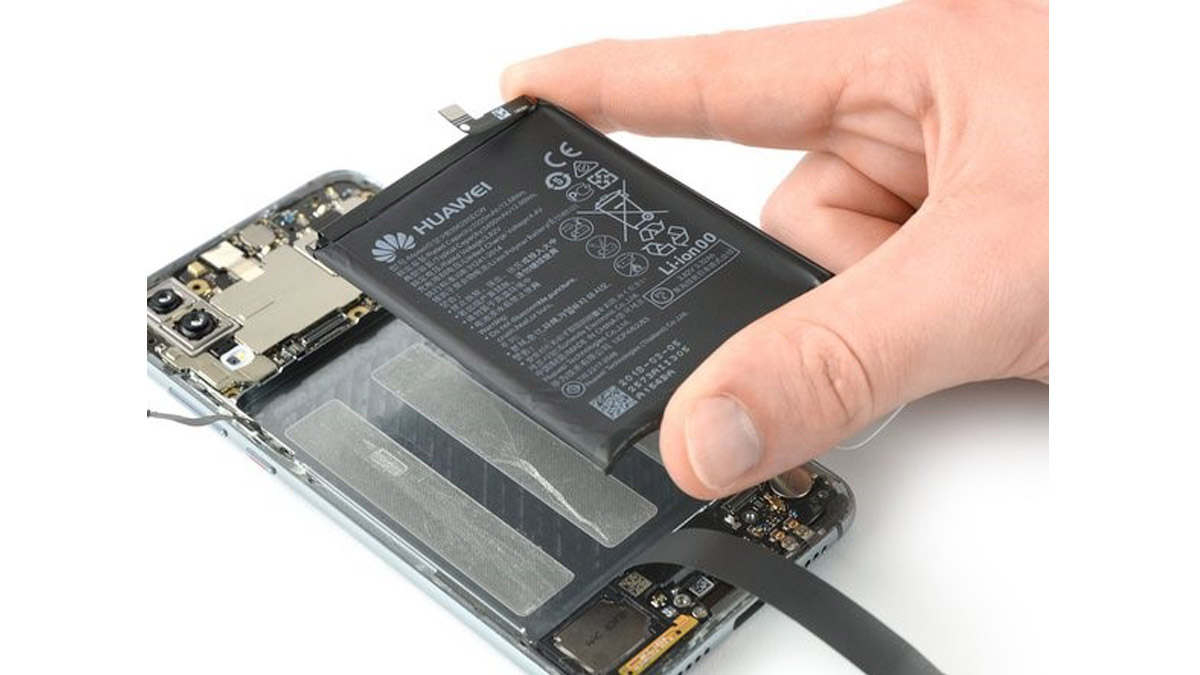

• با انگشت گوشه های باتری را گرفته، باتری را بردارید.
• باتری معیوب و یا تغییر شکل داده شده را دوباره برای نصب استفاده نکنید چرا که امکان انفجار و آتش سوزی و خطرات بالقوه وجود دارد. اکنون از یک باتری جدید استفاده کرده و باتری دستگاه را تعویض کنید.

در صورت امکان، قبل از اینکه گوشی خود را به طور کامل نصب کنید و چسب های زیر پنل را بزنید و آنها را بچسبانید و گوشی را آب بندی کنید، دستگاه خود را روشن کنید و تعمیر خود را امتحان کنید، ببینید همه چیز درست و تحت کنترل است.با استفاده از چسب های از پیش برش داده شده و یا نوار چسب دو طرفه، باتری جدید را در جای خود محکم کنید. برای اطمینان از قرارگیری درست باتری در محل خود، چسب جدید را جای چسب های قدیمی بیندازید (حواستان باشد که چسب ها را به باتری نچسبانید). اکنون باتری جدید را با انگشت کمی فشار داده تا به خوبی بچسبد.
برای نصب مجدد دستگاه، دستورالعمل را بالا را به صورت برعکس و به ترتیب از آخر به اول انجام دهید. پس از اینکه جای چسب های قدیمی را با الکل ایزوپروپیل و پارچه تمیز، کاملاً تمیزکاری کردید، چسب های جدید را بکار ببرید.

برای اینکه باتری جدید گوشی موبایل هوآوی به عملکرد مطلوب و بهینه برسد، باید آن را کالیبره کنید. به طوریکه باتری را تا 100 درصد شارژ کنید و کابل شارژ را همچنان به مدت 2 ساعت متصل نگه دارید. سپس از گوشی و باتری استفاده کنید تا دستگاه به علت خالی شدن شارژ، خاموش شود. در آخر، باتری را بدون وفقه فول شارژ کنید.مطابق با استاندارد R2 مربوط به دفع زباله های الکترونیکی عمل کنید و دور ریزهای تعمیر را به زباله دان الکترونیکی روانه کنید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی هواوی P20 گرفته شده است.
