آموزش تعویض باتری سامسونگ S8

آموزش تعویض باتری سامسونگ S8

عناوین این مقاله

آموزش تعویض باتری سامسونگ S8 در این مقاله به صورت تصویری بررسی می شود.

گوشی هوشمند گلکسی S8 جایگزین S7 است و بنابراین از همان باتری با ظرفیت 3000 میلی آمپر ساعت بهره می برد. این گلکسی دارای صفحه نمایش بزرگتر از S7 (حدود 19% مساحت سطح بیشتر) است اما دارای چبپ ست 10 نانومتری است (S7 به چیپ ست 14 نانومتری سیلیکون مجهز بود)، بنابراین، در مقایسه تقریبایکسان هستند. نه تنها در حالت آماده به کار مصرف انرژی معقول و قابل قبول تری دارد، بلکه مدت زمان پخش ویدئو S8 تا 2 ساعت بهبود یافته و به 14.5 ساعت رسیده است که تقریبا 20 دقیقه کمتر از مدل سال قبل است. در مدت زمان وبگردی و یا طول مدت مکالمه در شبکه 3G هیچ تغییر مشاهده نمی شود. در بارگذاری صفحا وب، S8 نیم ساعت بیشتر از S7 دوام می آورد. و در مکالمه تلفنی این گلکسی با بیش از 24 ساعت کمی بهتر از S7 است.میزان ساعت استقامت گلکسی S8 در حالت ترکیبی و آماده به کار 84 ساعت است، که 4 ساعت بهتر از S7 و 4 ساعت کمتر از S8+ است.

گلکسی S8 از شارژ سریع Adaptive Fast Charge پشتیبانی می کند و در مدت زمان 30 دقیقه شارژ باتری را از صفر به 34% می رساند. این سرعت شارژ با همین حالت یعنی استفاده از شارژ سریع در گکلسی S7 اندکی کمتر و در عرض نیم ساعت شارژ باتری را به 37 درصد می رساند. تعجب آور زمانی بود که سامسونگ استاندارد شارژ سریع Quick Charging را در گوشی های جدید خود، بکار برد. چرا که شارژ سریع یعنی کوتاه شدن عمر باتری (تخریب سریعتر). این دستگاه به طور عالی و قابل توجهی توانسته است که در آزمون استقامت باتری امتیاز عالی بگیرد و هر کسی که این گوشی را خریداری کرده است از عمر باتری راضی است. تنها جایی که سامسونگ می تواند در این گوشی بهبود ایجاد کند، استقبال آن از استاندارد شارژ سریع، مثل Adaptive Fast Charge است که با Qualcomm Quick Charge 2.0 قابل مقایسه است، که در این مورد نسبت به رقبا خود کمی، تاخیر کرده است. در کل باتری ها به مرور زمان تخریب شده و از عمر مفیدشان کم می شود و در نتیجه توانایی نگهداری شارژ را از دست می دهند. مشکلات تخلیه سریع باتری، زمان کم پشتیبان گیری و خاموش شدن گوشی از جمله مشکلاتی هستند که هنگام خرابی باتری گوشی ایجاد می شوند، این شرایط برای کاربر سخت و آزاردهنده است. اگر اخیراَ متوجه شدید که باتری گوشی شما زود به زود شارژ خالی می کند به یک باتری جدید نیاز دارید. این دستورالعمل راهنما نحوه برداشتن و تعویض باتری گوشی سامسونگ گلکسی S8 را نشان می دهد.

برای ایمنی بیشتر، قبل از جدا کردن باتری، ابتدا شارژ آن را به زیر 25 درصد تخلیه کنید. این ریسک آسیب و خطر اشتعال حین عملیات تعویض را به حداقل می رساند. اگر باتری حین تعویض به طور تصادفی با اشیاء نوک تیز مثل پنس و یا هر وسیله دیگری برخورد کند، ممکن است پوسته آن سوراخ شده مواد آن به بیرون نشر کند و باعث آتش سوزی و یا انفجار شود. با کاهش شارژ باتری به زیر 25 درصد خطر اشتعال و انفجار را کاهش دهید.اگر باتری شما باد کرده است، اقدامات احتیاطی مناسب را رعایت کنید. هرگز گوشی را حرارت ندهید. در صورت نیاز با استفاده از قطره چکان و یا سرنگ کمی الکل ایزپروپیل بالای 90 درصد اطراف لبه های قاب پشت بریزید تا چسب های نگهدارنده باتری را شل کند. باتری های گوشی موبایل باد کرده می تواند منجر به خطرات جدی شوند، حتماً حین کار از عینک محافظ چشم استفاده کنید یا اگر مطمئن نیستید که می توانید باتری را تعویض کنید ان را به یک تعمیرکار مجاز بسپارید.

مدت زمان انجام کار: 1 ساعت

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. پیچ گوشتی چهارسو #000
  2. آی اُپنر
  3. کاپ مکش دستی
  4. کاردک یا قطعه مثلث شکل کوچک (6 قطعه)
  5. اسپاتول

قطعات و مواد مصرفی مورد نیاز:

  1. باتری جهت تعویض سامسونگ گلکسی S8
  2. نوار چسب باتری گلگسی S8
  3. نوارچسب Tesa 61395

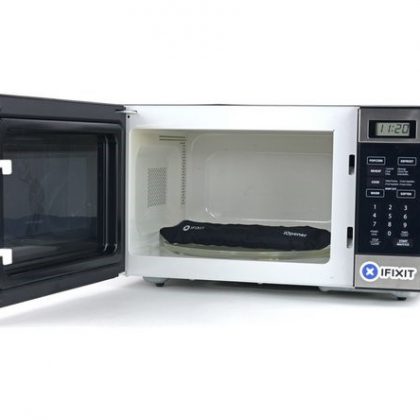

مرحله 1- آی اّپنر را گرم کنید: آموزش تعویض باتری سامسونگ S8

  • توصیه می کنیم قبل از انجام عملیات ماکروویو را تمیز کنید، چرا که هر گونه آشغال و یا مواد خارجی چسبناک ممکن است به بدنه آی اُپنر بچسبد.
  • آی اُپنر را در وسط ماکروویو قرار دهید.
  • برای مایکروویوهای مجهز به صفحه گردان، اطمینان حاصل کنید که صفحه به طور آزادانه می چرخد. اگر آی اُپنر به بدنه گیر کند و بچسبد ممکن است بیش از حد داغ شود و بسوزد.

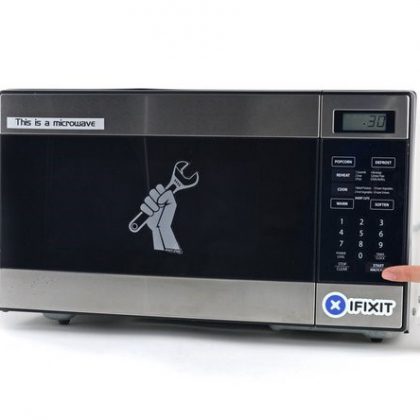

مرحله 2- دما و مدت زمان حرارت ماکروویو را تنظیم کنید

  • آی اُپنر را به مدت 30 ثانیه حرارت دهید.
  • در طول عملیات تعمیر، طبیعی است که گرمای آی اُپنر از دست برود و سرد شود، هر وقت لازم شد آی اُپنر را داخل مایکروویو قرار دهید و دوباره گرم کنید.
  • مراقب باشید که آی اُپنر را بیش از حد گرم نکنید تا حین استفاده باعث صدمه به گوشی و باتری شود.
  • هرگز آی اُپنر داغ را روی باتری ورم کرده قرار ندهید چرا که ممکن است منجر به ترکیدن و انفجار شود.
  • پس از بیرون آوردن از ماکروویو، با لمس قسمت وسط آی اُپنر، اگر احساس کردید که بیش از حد گرم است کمی صبر کنید تا کمی از حرارت آن کاسته شود، سپس از آن استفاده کنید و وقتی خیلی سرد شد مجدداً آن را گرم کنید. یک آی¬اُپنر گرم شده باید تا 10 دقیقه گرم بماند.

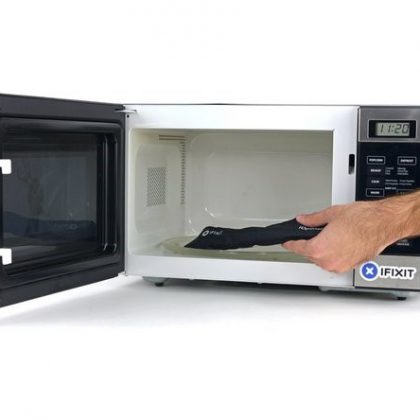

مرحله 3- آی اُپنر را از ماکروویو بیرون بیاورید

  • آی اُپنر را از ماکروویو بیرون بیاورید. در دو طرف آی اُپنر، زبانه وجود دارد که انها گرم نمی شوند، از یک طرف ان بگیرید و مراقب باشید که قسمت وسط ان را لمس نکنید.
  • آی اُپنر بسیار داغ است، پس هنگام برداشتن و کار کردن با آن مراقب پوست دست خود باشید. در صورت لازم از دستگیره و یا پارچه ضخیم استفاده کنید.

مرحله 4-لبه راست قاب پشت را حرارت دهید.

  •  باز کردن قاب پشت گوشی خاصیت آب بندی و مقاومت در برابر نفوذ رطوبت به گوشی را به خطر می اندازد. قبل از انجام کار، چسب تعویض به اندازه کافی در اختیار داشته باشید. یا اگر بدون استفاده از چسب تعویض جدید، گوشی را سرهمبندی کردید از این پس مراقب باشید که رطوبت به گوشی نزدیک نشود.
  • آی اُپنر را حرارت دهید و به مدت 2 دقیقه لبه طولی گوشی موبایل گلکسی S8 را حرارت دهید.
  • برای اینکه لبه های گوشی حرارت کافی را ببینند و چسب ها براحتی شل شوند، لازم است که عمل حرارت دهی با آی اُپنر را چندین مرتبه تکرار کنید. برای جلوگیری از حرارت بیش از حد آی اُپنر، از دستورالعمل مربوط به گرم کردن آی اُپنر پیروی کنید.
  • همانطور که منتظر می مانید تا چسب قاب گوشی شل شود، به مراحل زیر بروید و با دقت آنها را بخوانید تا برای جدا کردن قاب و قطعات دیگر ایده کافی داشته باشید.

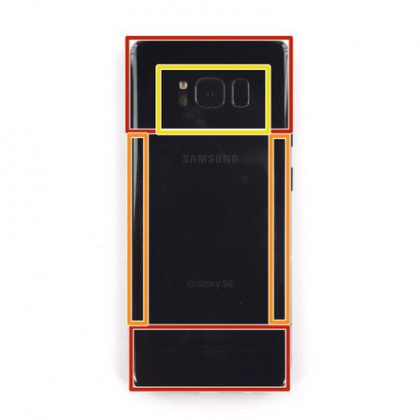

مرحله 5- تمام چسب های نگهدارنده قاب پشت را جدا کنید.

  • در مراحل زیر، باید تمام چسب های نگهدارنده قاب پشت را جدا کنید.همانطورکه در این تصویر مشاهده می کنید چسب ها در داخل قاب پشت قرار گرفته اند.
  • در ادامه الگوی اهرم کردن از بیرون از گوشی موبایل را مشاهده کنید و چسب هایی که در این مناطق وجود دارند را برش دهید:
  • در این قسمت ها بیشترین و ضخیم ترین چسب قرار گرفته است. در تصویر مربوطه با کادر قرمز رنگ مشخص شده است.
  • در این قسمت ها کمترین و نازکترین چسب استفاده شده است. در تصویر مربوطه با کادر نارنجی رنگ مشخص شده است.
  • از اهرم کردن و یا بریدن این منطقه جداً خودداری کنید، در این قسمت کابل منعطف سنسور اثرانگشت قرار دارد. در تصویر این قسمت با کادر زرد رنگ مشخص شده است.

مرحله 6- کاپ مکش را وصل کنید و بکشید و بین قاب پشت و فریم یک شکاف کوچک ایجاد کنید.

  • پنل پشت را لمس کنید و وقتی که احساس کردید به اندازه کافی گرم شده است، کاپ مکش دستی را نزدیک به لبه گرم شده گوشی بچسبانید، در حالیکه مراقب باشید که کاپ روی لبه خمیده قرار نگرفته است.
  • کاپ مکش به خوبی روی قسمت خمیده گلس قرار نمی گیرد و نمی چسبد.
  • اگر گلس عقب گوشی شکسته باشد، ممکن است که کاپ مکش روی آن نچسبد. سعی کنید گلس پشت را با استفاده از نوار چسب قوی بلند کنید و یا وقتی کاپ مکش را به گلس عقب زدید با چسب قوی آن را بچسبانید و با دقت عمل کنید.
  • کاپ مکش را بکشید و اسپاتول یا نوک کاردک را زیر گلس پشت فرو کنید و آن را در لبه سمت راست قاب پشت گوشی به صورت رفت و برگشت حرکت دهید تا لاستیک های آب بندی این قسمت کاملاً از بین بروند.
  • برای ساده تر شدن حرکت اسپاتول یا پیک در لبه سمت راست قاب گوشی می توانید همزمان با حرکت دادن این قطعه، ساکشن کاپ را هم به سمت بالا بکشید.
  • کشیدن دستگیره کاپ مکش و ایجاد شکاف، مستلزم اعمال نیروی قابل توجه است، البته این کشیدن و اعمال نیرو باید به اندازه ای باشد که تنها یک شکاف کوچک بین قاب پشت و فریم ایجاد شود، و بتوان کاردک و یا ابزار شکافنده را وارد شکاف کرد. اگر برای همین مقدار ایجاد شکاف هم مشکل دارید و کار سخت شده است، چندین بار حرارت بدهید تا چسب ها شل شوند و دوباره امتحان کنید. توجه داشته باشید که چسب ها به سرعت سرد می شوند، بنابراین ممکن است حرارت دهی را تکرار کنید.

مرحله 7- لبه های دیگر قاب پشت را حرارت دهید.

وقتی که نوک اسپاتول و یا نوک کاردک را وارد گلس کردیدف بار دیگر آی‌اوپنر را داغ کنید و برای مدت زمان 1 دقیقه روی لبه های سمت چپ، زیرین و فوقانی قاب پشت گوشی قرار دهید تا خاصیت چسبندگی لاستیک های آب بندی این قسمت های نیز ضعیف شود.

مرحله 8- چسب های طرفین گوشی را جدا کنید.

  • نوک کاردک یا تیغه اسپاتول را در لبه گوشی موبایل سامسونگ قرار دهید و از بالا به پایین بکشید تا چسب ها جدا شود.
  • به آرامی ابزار را بالا و پایین کنید تا درز قاب باز شود. اگر چسب ها به سختی جدا می شوند، دوباره حرارت دهید و از آی¬اُپنر را دوباره روی لبه قاب گوشی قرار دهید.
  • یک کاردک در قسمت جدا شده قرار دهید تا چسب ها دوباره به هم نچسبند.

مرحله 9- چسب لبه های دیگر گوشی را جدا کنید.

  • عملیات حرارت دهی و روش قبلی برش دادن چسب ها را تکرار کنید و چسب سه لبه باقی مانده گوشی را جدا کنید.
  • همانطور که اسپاتول را از لبه سمت چپ به پایین می کشید و چسب ها را جدا می کنید یک کاردک در قسمت وسط قرار دهید و همانجا رها کنید تا مانع از چسبیدن دوباره چسب ها شود.
  • لبه های بالا و پایین نیز البته با دقت و حوصله بیشتر جدا کنید و دوباره بین درزها کاردک قرار دهید تا مانع از چسبیدن دوباره شوند.

مرحله 10- قاب پشت را جدا کنید.

  • به آرامی لبه سمت راست قاب پشت را به صورت کتابی بلند کنید.
  • هرگز سعی نکنید به یک باره قاب پشت را از بدنه جدا کنید، چرا که قاب با بدنه بوسیله کابل منعطف سنسور اثرانگشت به هم متصل هستند.
  • کابل سنسور اثرانگشت، گوشی را به گلس پشت در نزدیکی دوربین اصلی متصل می کند. این کابل بسیار کوتاه است و باید قبل از برداشتن قاب پشت، جدا شود.
  • همانطور که گلس را بر می دارید، اطمینان حاصل کنید که کابل نارنجی با کانکتور آبی رنگ جدا شده اند.
  • با نوک کاردک هر گونه باقیمانده چسب را جدا و تمیز کنید و گوشی را به آرامی باز کنید.
  • اگر به نظر می رسد کابل سنسور اثرانگشت گیر کرده و جدا نمی شود، قاب پشت را به یک باره بلند نکنید. قبل از اقدام به هر کاری با نوک اسپاتول کانکتور آن را جدا کنید.
  • برای اتصال مجدد کانکتور کابل سنسور اثرانگشت، قاب پشت که کابل به آن متصل شده است را به سمت بدنه گوشی زاویه بدهید و نزدیک کنید، کابل منعطف را به سمت سوکتش تراز کرده و با نوک تخت اسپاتول کانکتور را به آرامی از بالا به پایین فشار داده، کانکتور را به سوکتش متصل کنید.
  • گلس را از گوشی بردارید.

مرحله 11- لبه های گوشی را برای نصب قاب پشت جدید آماده کنید.

برای نصب قاب پشت جدید:

  • با استفاده از نوک پنس هر گونه بقایای چسب را از شاسی و لبه های گوشی تمیز کنید. مناطقی از گوشی که چسب بیشتری در آن استفاده شده است را با الکل ایزوپروپیل با غلظت بالا (حداقل 90 درصد) و یک پارچه غیر پنبه ای تمیزکاری کنید و سطح آن را برای استفاده چسب جدید آماده کنید.
  • چسب پشت گلس جدید را جدا کنید و با دقت آن را به صورت تراز روی یک لبه شاسی گوشی قرار دهید و به آهستگی و محکم فشار دهید تا گلس روی گوشی بیفتد و بچسبد.
  • برای نصب مجدد قاب پشت قدیمی و یا نصب قاب پشت بدون چسب های از پیش نصب شده از دستورالعمل های مربوطه پیروی کنید.
  • قبل از نصب قاب پشت جدید و محکم کردن چسب ها اطمینان حاصل کنید که گوشی روشن می شود و به خوبی کار می کند.
  • در صورت دلخواه می توانید قاب پشت قدیمی را بدون چسب های تعویضی جدید نصب کنید. بدین منظور هر گونه تکه های چسب را برداشته و تمیزکاری کنید و سطح آن را یکنواخت کنید و قاب پشت را روی شاسی قرار دهید. پس از نصب، قاب پشت را حرارت دهید و کمی به قاب فشار وارد کنید تا محکم در جای خود قرار بگیرد. فقط یادتان باشید که از پس این گوشی دیگر خاصیت و قابلیت ضد آب بودن مثل روز اول خود را ندارد، اما چسب قدیمی هنوز قدرت و انسجام خود را حفظ می کند.
  • ممکن است لازم شود دور قاب دوربین پشت را به یک قاب جدید گوشی خود انتقال دهید. برای این کار از دستورالعمل تعویض قاب دوربین پشت پیروی کنید.

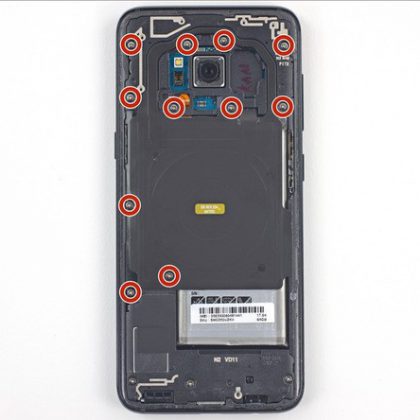

مرحله 12- پیچ های فلت NFC و مجموعه کابل شارژ را باز کنید.

با استفاده از پیچ گوشتی چهارسو #000، یازده پیچ 3.7 نگهدارنده فلت NFC را باز کنید. جای این پیچ ها با دایره های قرمز رنگ مشخص شده اند.

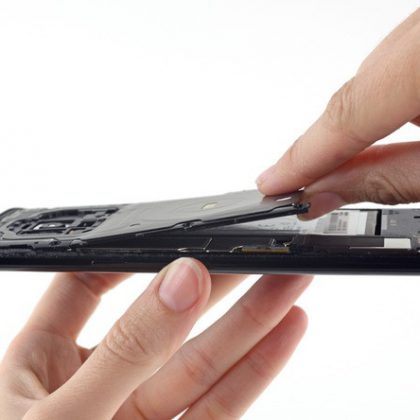

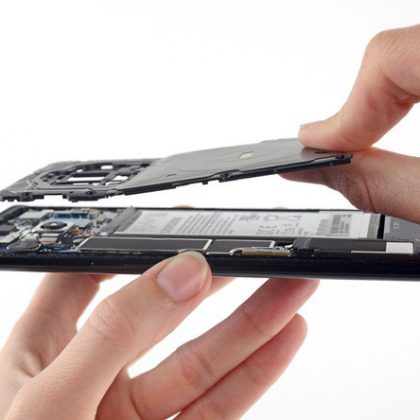

مرحله 13- فلت NFC و مجموعه کویل شارژ را بردارید.

  • با استفاده از نوک تخت اسپاتول، فلت NFC و مجموعه کویل شارژ را اهرم کنید.
  • با انگشت لبه زیرین فلت NFC را گرفته و به سمت بالا بکشید و از بدنه بلند کنید.
  • فلت را بکشید تا بخش فوقانی آن هم از بدنه بلند شده و به طور کامل از دستگاه جدا شود.

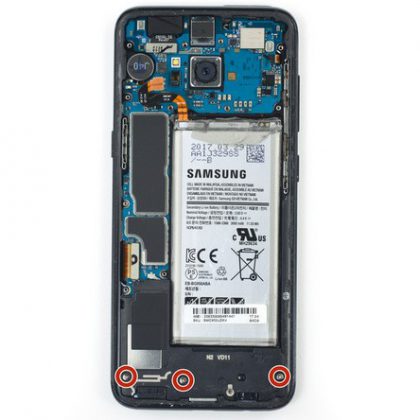

مرحله 14- پیچ های کپسول بلندگو را باز کنید.

با استفاده از پیچ گوشتی چهارسو، سه پیچ 3.7 میلی متری را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

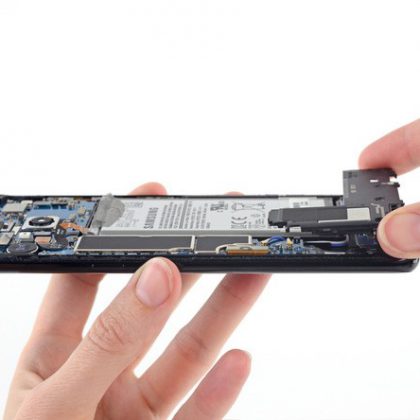

مرحله 15- کپسول بلندگو را بردارید.

نوک تخت اسپاتول را زیر کپسول بلندگو قرار داده به سمت بالا اهرم کنید اکنون با انگشت گوشه کپسول را گرفته و از لبه پایین قاب گوشی بردارید.

مرحله 16- کابل منعطف باتری را جدا کنید.

با استفاده از نوک تخت اسپاتول، کابل منعطف باتری را جدا کنید. نوک اسپاتول را زیر کانکتور باتری فرو کنید و خیلی آرام آن را به سمت بالا اهرم کنید تا از روی مادربورد گوشی آزاد شود.

مرحله 17- باتری را حرارت دهید و چسب زیر آن را شل کنید.

  • برای شل کردن چسب زیر باتری از آی اُپنر استفاده کنید. آی اُپنر را به مدت حداقل 3 دقیقه روی قسمت بالای باتری قرار دهید تا چسب زیر باتری گوشی موبایل به اندازه کافی شل شود.
  • اگر چند آی اُپنر در دست دارید، پیشنهاد می شود که یکی از آنها را روی صفحه نمایش، درست قسمت پشت باتری قرار دهید، تا عمل شل شدن چسب ها به خوبی انجام شود.
  • برای شل کردن چسب زیر باتری همچنین می توانید از سشوار مو، و یا سشوار صنعتی استفاده کنید. استفاده از سشوار صنعتی، و یا سشوار مو باعث می شود که قاب فلزی دستگاه خیلی داغ شود و به پوست دست و به باتری آسیب وارد کند. پس مراقب باشید حرارت بیش از حد نباشد. به روش دیگر می توانید از الکل ایزوپروپیل با غلظت بالا استفاده کنید. با استفاده از قطره چکان و یا سرنگ چند قطره الکل در هر گوشه باتری بریزید و اجازه دهید به مدت چند دقیقه به زیر باتری نفوذ کند و چسب ها را شل کند.

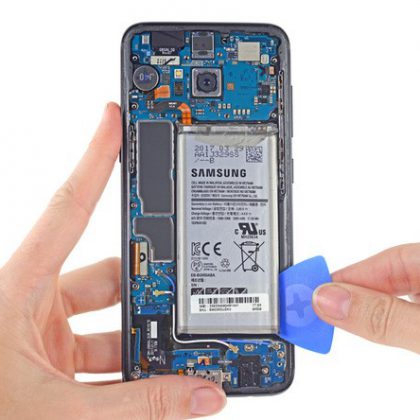

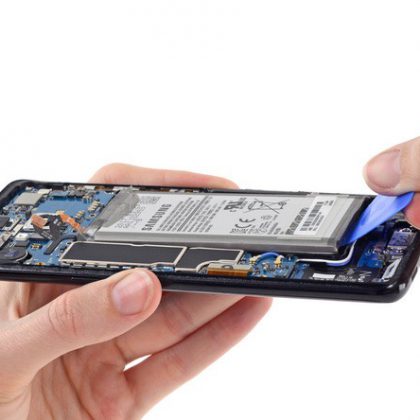

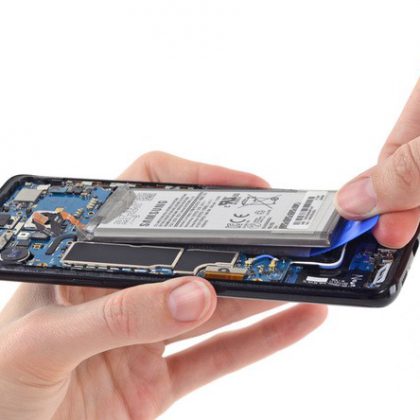

مرحله 18 – باتری را از قسمت پایین اهرم کنید و آن را بردارید.

  • با استفاده از نوک کاردک، باتری را از قسمت پایین به سمت بالا اهرم کنید تا چسب های زیر باتری جدا شود. پس از جدا شدن چسب، لبه باتری را با دست گرفته و بردارید.
  • تکیه گاه اهرم مستقیماً در بالای مادربورد ثانویه و کابل های آنتن از روی بدنه گوشی است. قسمت پایین گوشی را طوری با دقت اهرم کنید که به این قطعات آسیب وارد نشود.
  • برای شل کردن چسب ها شاید لازم باشد که چندین مرتبه از آی اُپنر استفاده کنید و باتری را مجدداً حرارت دهید. چسب استفاده شده زیر باتری در این دستگاه، از نوع صنعتی است و جدا شدن آن بسیار سخت است پس لازم است که چندین بار امتحان کنید.

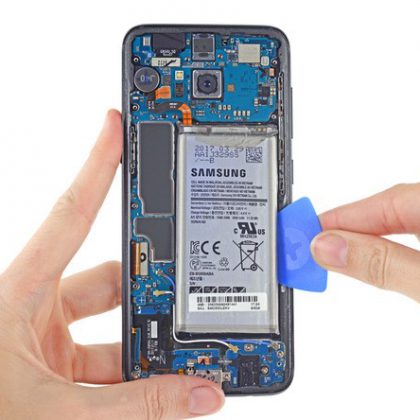

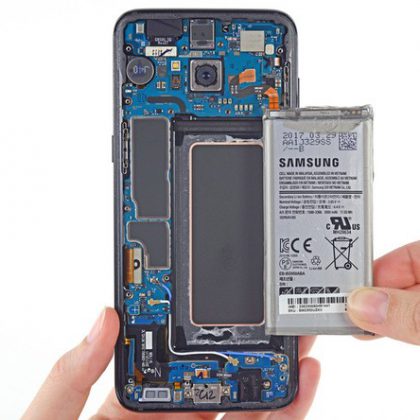

مرحله 19- باتری را بردارید.

  • نوک کاردک را در لبه های کناری باتری بکشید و چسب های باقیمانده را جدا کنید.
  • باتری را از بدنه جداکنید.
  • هرگز از باتری قدیمی دوباره استفاده نکنید و یک باتری نو خریداری کرده و جایگزین کنید. استفاده از باتری قدیمی احتمال افزایش خطر را بالا می برد.
  • قبل از نصب یک باتری تعویضی، از تمیزکاری و پاک بودن سطح از هر گونه چسب و مواد خارجی اطمینان حاصل کنید.
  • برای نصب باتری جدید و چسب های جدید از دستورالعمل مربوطه استفاده کنید
  • برای نصب قطعات این دستگاه تمام مراحل بالا را از آخر به اول انجام دهید.
  • بعد از اتمام عملیات تعویض باتری برای بهینه کردن عملکرد آن، باتری جدید را کالیبره کنید. بدین روش که ابتدا باتری را تا 100 درصد شارژ کنید، سپس همانطور که در حال شارژ است به مدت حداقل 2 ساعت، رها کنید. بعد از آن گوشی خود را از شارژ بیرون آورده استفاده کنید تا زمانی که گوشی به خاطر تخلیه شارژ خاموش شود. سپس، باتری را یکبار دیگر و بدون وقفه فول شارژ کنید.
  • باتری قدیمی و معیوب را مطابق با استانداردهای دفع ضایعات الکترونیکی (R2) دور بریزید.
  • همچنین می توانید با کارشناسان تعمیر ما در کوک موبایل با شماره 67319-021 تماس گرفته تا راهنمایی و مشاوره های لازم را به صورت رایگان به شما ارائه نمایند. همچنین می توانید سفارش تعمیرات موبایل خود را به ما بسپارید.

متن این مقاله آموزشی از صفحه رسمی ifixit برای تعمیر گوشی سامسونگ S8 گرفته شده است.
