آموزش تعویض باتری سامسونگ گلکسی S7 Active

قبل از اینکه شروع کنید، شارژ باتری گلکسی خود را به زیر 25% خالی کنید. باتری لیتیوم یون فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.

• قبل از باز کردن گوشی، ابتدا آن را خاموش کنید.
• سشوار صنعتی را برداشته مستقیماً و به آرامی دور تا دور صفحه نمایش را حرارت دهید تا چسب های زیر صفحه نمایش شل شوند.

استفاده از سشوار صنعتی، سشوار مو و یا صفحه داغ باعث می شود که قاب فلزی دستگاه خیلی داغ شود و ممکن است هنگام لمس به پوست دست آسیب بزنید، هنگام حرارت دادن مراقب باشید.

دقت کنید که گوشی را بیش از حد حرارت ندهید ، صفحه نمایش اولد و باتری و سایر قطعات داخل دستگاه به حرارت بیش از حد حساس هستند و می توانند خراب شوند. برای شل کردن چسب های زیر قاب پشت، تنها کافی است که به اندازه یک دقیقه حرارت داده شود.

• به آرامی نوک اسپاتول فلزی سر صاف را از لبه زیرین و سمت راست قاب گوشی به داخل شکاف بین پنل جلو و قاب پشت آن فرو ببرید و خیلی آرام با نوک اسپاتول کار کنید تا لبه قاب گلکسی S7 Active کمی آزاد و باز شود.
• اگر می خواهید قاب گوشی راحت تر شل شود از دو اسپاتول استفاده کنید. وقتی اولی را زیر قاب فرو کردید همانجا نگه دارید و سپس سعی کنید با اسپاتول دیگر بقیه قاب را شل کنید.
• برداشتن قاب پشت گوشی S7 Active خاصیت ضد آب بودن آن را به خطر می اندازد. قبل از اینکه بخواهید قاب پشت را باز کنید، چسب تعویض به اندازه کافی در دست داشته باشید و اگر از چسب تعویض جدید استفاده نمی کنید اطمینان حاصل کنید که گوشی موبایل دیگر در معرض آب و رطوبت قرار نخواهد گرفت.

• به آرامی نوک یک اسپاتول دیگر را از کنار شکافی که در لبه زیرین و سمت راست قاب گوشی ایجاد شده به داخلی آن فرو برده و به تدریج اسپاتول دوم را به سمت لبه فوقانی قاب گوشی هدایت کنید. بدین ترتیب سمت راست قاب گلکسی S7 Active کاملا شل می‌شود.
• به آرامی و مشابه با قبل، نوک اسپاتول را به سمت لبه فوقانی و سپس لبه سمت چپ قاب گلکسی S7 Active هدایت کرده و این دو بخش از قاب گوشی را هم کاملاً شل کنید.

اگر حین کشیدن اسپاتول و باز کردن قاب گوشی احساس کردید که اسپاتول به سختی پیش می رود می توانید دوباره کمی حرارت دهید و چسب ها را شل کنید تا اسپاتول راحت تر پیش رود.

• به آرامی لبه فوقانی پنل جلوی گلکسی S7 Active را گرفته و آن را به صورت کتابی باز کنید. مراقب باشید به لبه زیرین قاب هیچ نیروی کششی وارد نشود.
• پنل جلوی گوشی را 180 درجه بچرخانید تا دو پنل پشت و جلوی روی میز قرار گیرند.

لطفاً بعد از پایان عملیات دست های خود را با آب گرم و صابون به طور کامل شستشو دهید.

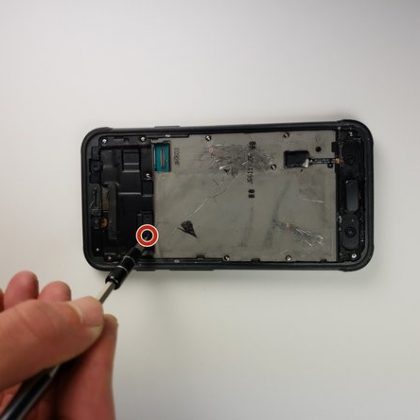

با استفاده پیچ گوشتی چهارسو تک پیچ فیلپسی را باز کنید. چای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.

با استفاده از پنس و به آرامی کاور پلاستیکی که در زیر پیچ باز شده در مرحله قبل قرار دارد را از روی قاب گوشی بردارید.

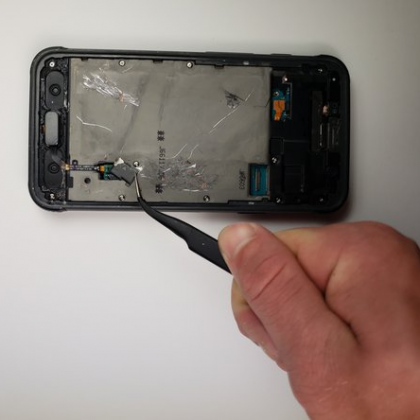

دوباره با کمک پنس و به آرامی کاور پلاستیکی که روی لبه زیرین شیلد فلزی پنل پشت گوشی نصب است را از روی این بخش جدا کنید.

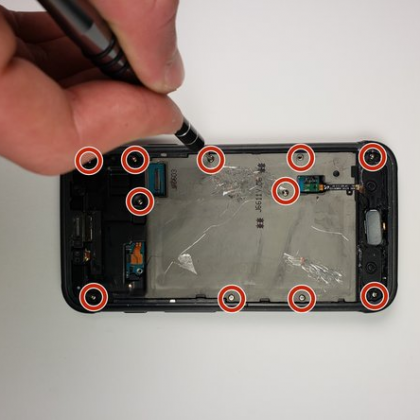

با استفاده از پیچ گوشتی چهارسو، هر یازده پیچ فیلیپسی که در تصویر با دایره های قرمز رنگ مشخص شده اند را باز کنید.

با استفاده از پس نوک کج، کانکتورهایی که در تصویر با کادر قرمز رنگ مشخص شده است را از روی برد آزاد کنید.

با استفاده از پنس نوک کج، دکمه هوم را بردارید و اتصال آن را از روی برد جدا کنید.

• باتری گلکسی S7 Active روی فریم میانی گوشی سوار شده و به همراه آن جدا می‌شود. فریم میانی یک درپوش پلاستیکی است که روی قطعات سخت افزاری اصلی دستگاه نظیر مادربرد، فلت شارژ و غیره قرار می‌گیرد و به نوعی از این قطعات موبایل سامسونگ محافظت می‌کند.

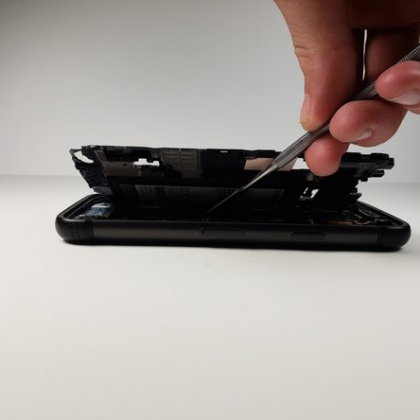

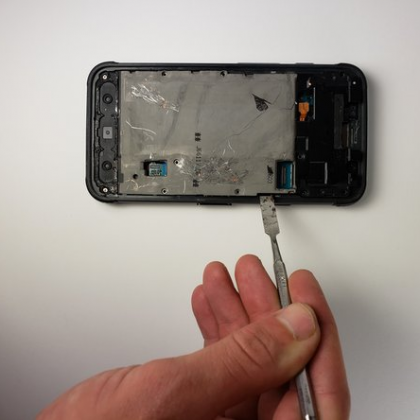

• نوک قاب باز کن یا اسپاتول را به آرامی مثل عکس اول از لبه سمت راست قاب گوشی به زیر فریم میانی آن (شکاف مابین فریم میانی و پنل پشت) فرو ببرید و خیلی آرام سعی کنید لبه سمت راست فریم میانی را از روی پنل پشت گوشی بلند نمایید.

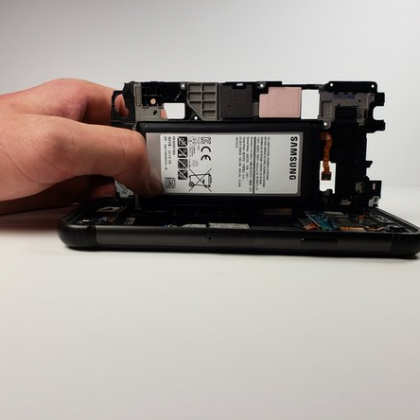

• بلند کردن فریم میانی به صورت کتابی را تا جایی ادامه دهید که این بخش از بدنه گلکسی S7 Active کاملا به همراه باتری از پنل پشت گوشی جدا شود.

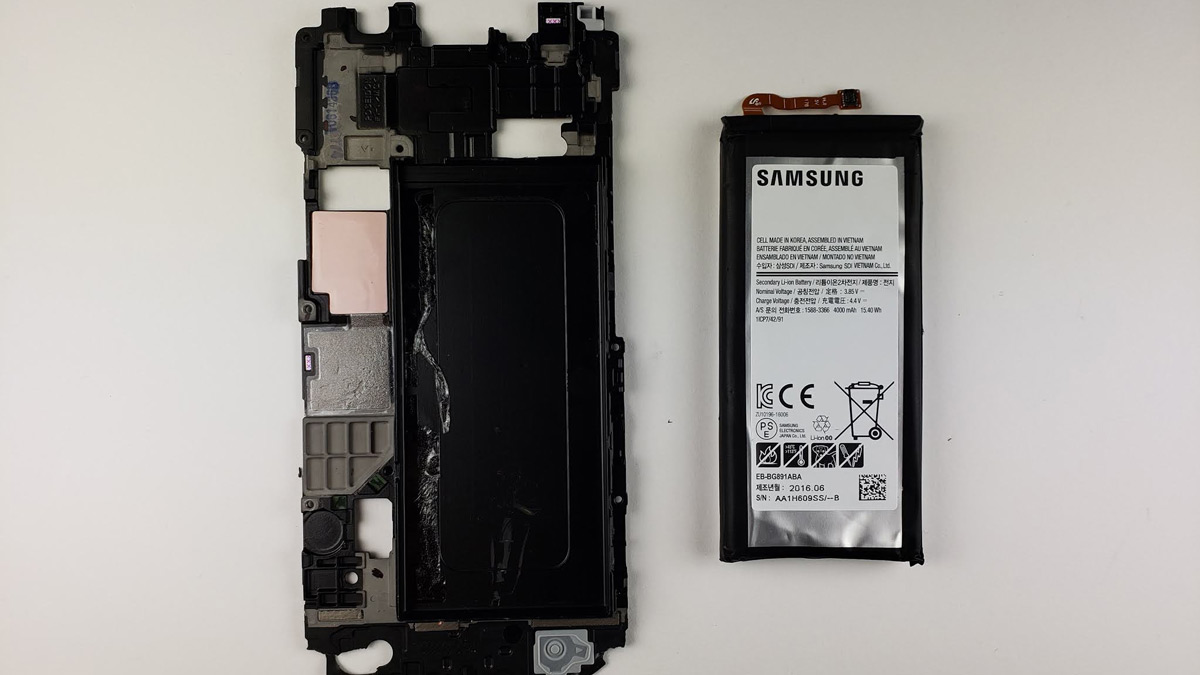

• پنل پشت گوشی را در مکان امنی قرار داده و پروسه تعویض باتری گلکسی S7 Active را روی فریم میانی دستگاه دنبال نمایید.

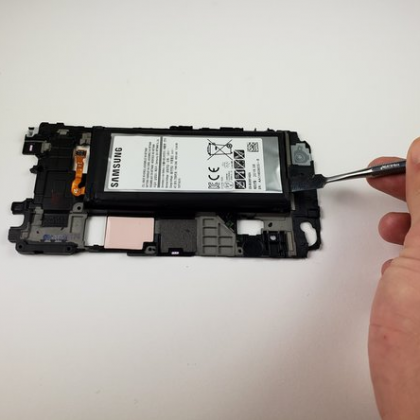

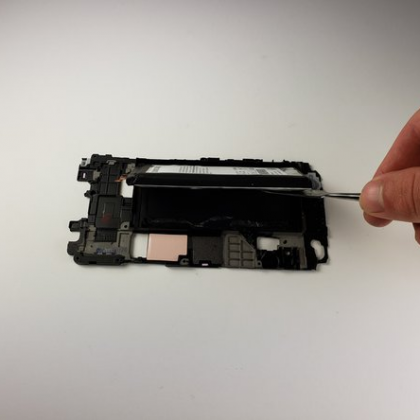

• با استفاده از نوک تخت اسپاتول، باتری را از قسمت پایین به سمت بالا اهرم کنید تا باتری از روی قاب میانی بلند شود، لبه باتری را با دست گرفته و بردارید.
• چسب استفاده شده زیر باتری در این دستگاه، از نوع صنعتی است و جدا شدن آن بسیار سخت است.
• هرگز از باتری قدیمی دوباره استفاده نکنید و یک باتری نو خریداری کرده و جایگزین کنید. استفاده از باتری قدیمی احتمال افزایش خطر را بالا می برد.
• قبل از نصب یک باتری تعویضی، از تمیزکاری و پاک بودن سطح از هر گونه چسب و مواد خارجی اطمینان حاصل کنید.
• برای نصب باتری جدید و چسب های جدید از دستورالعمل مربوطه استفاده کنید

برای نصب قطعات این دستگاه تمام مراحل بالا را از آخر به اول انجام دهید.

بعد از اتمام عملیات تعویض باتری برای بهینه کردن عملکرد آن، باتری جدید را کالیبره کنید. بدین روش که ابتدا باتری را تا 100 درصد شارژ کنید، سپس همانطور که در حال شارژ است به مدت حداقل 2 ساعت، رها کنید. بعد از آن گوشی خود را از شارژ بیرون آورده استفاده کنید تا زمانی که گوشی به خاطر تخلیه شارژ خاموش شود. سپس، باتری را یکبار دیگر و بدون وقفه فول شارژ کنید.

باتری قدیمی و معیوب را مطابق با استانداردهای دفع ضایعات الکترونیکی (R2) دور بریزید.
