آموزش تعویض قاب میانی سامسونگ گلکسی S6 Edge+

آموزش تعویض قاب میانی سامسونگ گلکسی S6 Edge+

از این دستورالعمل برای تعویض قاب میانی آسیب دیده و معیوب در سامسونگ گلکسی S6 Edge+ پلاس خود استفاده کنید. مجموعه قاب میانی در این گوشی شامل آنتن NFC و فلت شارژ بی سیم است، بنابراین برای استفاده از این راهنما، باید این دو قطعه برداشته شوند.در این دستورالعمل قاب پشت گوشی باید باز شود که برای نصب مجدد آن به چسب نیاز می باشد. بنابراین قبل از باز کردن قاب، از داشتن چسب مناسب اطمینان حاصل نمایید.

اگر در حین کار با مشکل و یا مسئله ای برخورد کردید و یا سوالی ذهن شما را درگیر نموده، با کارشناسان تعمیر ما در کوک موبایل با شماره 67319-021 تماس بگیرید تا راهنمایی و مشاوره های لازم را به صورت رایگان به شما ارائه نمایند. همچنین می توانید سفارش تعمیرات موبایل خود را به ما بسپارید.

مدت زمان انجام کار: 30 دقیقه

سختی کار: متوسط

ابزار و وسایل مورد نیاز:

  1. آی اُپنر
  2. کاپ مکش
  3. کاردک پلاستیکی یا قطعه مثلث شکل (6 کاردک)
  4. پنس
  5. پیچ گوشتی چهارسو #00

قطعات و مواد مصرفی مورد نیاز:

چسب قاب پشت سامسونگ گلکسی S6 Edge+

مرحله 1- لبه گوشی را حرارت دهید.

  • قبل از شروع، شارژ باتری گوشی سامسونگ  خود را به زیر 25% کاهش دهید و گوشی را خاموش کنید.
  • آی اُپنر را در مایکرویو قرار دهید تا گرم شود، سپس آن را به مدت 2 دقیقه روی لبه گوشی که دکمه ولوم صدا در آنجا تعبیه شده است قرار دهید.
  • برای اینکه گوشی به اندازه کافی گرم شود و چسب نگهدارنده قاب پشت شل شود، ممکن است لازم باشد عملیات حرارت دهی با آی اُپنر را چندین بار تکرار کنید. البته مراقب باشید که گوشی بیش از حد داغ نشود.
  • برای حرارت دادن به قاب گوشی و شل کردن چسب زیر آن همچنین می توان از سشوار مو، سشوار صنعتی و یا صفحه داغ استفاده کرد. مراقب باشید گوشی بیش از حد حرارت نبیند چرا که صفحه اولد و باتری داخل این گوشی، مستعد آسیب های ناشی از حرارت هستند.

مرحله 2- کاپ مکش را به قاب پشت وصل کنید.

  • وقتی که قاب پشت به اندازه کافی داغ شد، کاپ مکش را تقریباً به وسط آن و تا جای ممکن به لبه قاب نصب کنید.
  • دستگیره کاپ را با فشار یکنواخت و ثابت به سمت بالا بکشید تا زیر گلس پشت، شکاف کوچکی ایجاد شود، اکنون نوک کاردک را داخل شکاف فرو کنید.

مرحله 3- چسب لبه چپ پنل گوشی را جدا کنید.

  • کاردک را در امتداد سمت چپ گوشی موبایل گلکسی بکشید تا چسب نگهدارنده قاب پشت جدا شود.
  • عمل کشیدن کاردک و جداسازی چسب باید به آرامی صورت گیرد به طوریکه کاردک از درز ایجاد شده بیرون نزند. اگر برش چسب ها سخت شده است و کاردک جلو نمی رود، عملیات حرارت دهی با آی اُپنر را دوباره تکرار کنید.

مرحله 4- چسب نگهدارنده قاب پشت در سه طرف دیگر گوشی را جدا کنید.

  • عملیات حرارت دهی و برش چسب های زیر قاب را برای بقیه لبه های گوشی تکرار کنید.
  • مطابق با شکل، پس از اتمام برش در هر لبه، کاردک را در درز ایجاد شده رها کنید تا مانع از چسبیدن دوباره چسب شود.

مرحله 5- قاب پشت را بردارید.

پس از برش چسب ها در تمام لبه ها، قاب پشت را با دست گرفته و به صورت کتابی بلند کنید و در مکان امن قرار دهید.

مرحله 6- بقایای چسب روی قاب پشت را تمیز کنید.

  • با استفاده از کاردک، بقایای چسب روی قاب پشت و قاب میانی گوشی را جدا کنید و سطح آن را تمیز نمایید.

برای نصب مجدد قاب پشت:

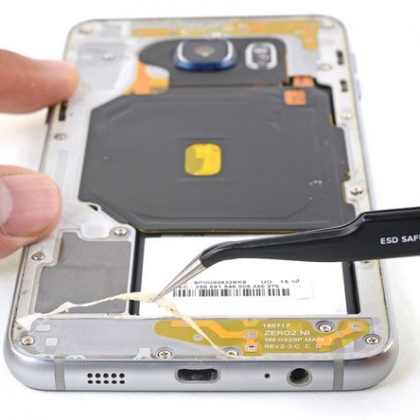

  • ابتدا با استفاده از نوک پنس، هر گونه بقایا و خرده چسب ها را از هر دو طرف قاب پشت و قاب میانی گوشی تمیز کنید.
  • سپس سطوح چسب کاری شده را با پارچه نخی آغشته به الکل ایزوپروپیل غلیظ (حداقل 90 درصد) تمیز کاری کنید. پارچه الکلی را تنها به یک طرف بکشید (پارچه را عقب و جلو نکشید). این کار باعث آماده سازی سطح چسب می شود.
  • قبل از بکار بردن چسب جدید و آب بندی گوشی، ابتدا گوشی را روشن کنید و سلامت تعمیر را امتحان کنید.
  • چسب های تعویض قاب پشت گلکسی S6 Edge+ همراه با ورقه های چسب از پیش برش داده شده هستند تا با خطوط قاب پشت به خوبی منطبق شوند. این ورقه چسب نامتقارن است، بنابراین قبل از استفاده از این ورقه های چسبی، اطمینان حاصل کنید که سوارخ های جای پیچ روی ورقه چسبی با سوارخ های پیچ روی فریم تراز هستند.
  • در صورتیکه از این ورقه های چسبی در دسترس نداشتید، از نوار چسب های دوطرفه مخصوص مثل Tesa 61395 استفاده کنید.
  • پس از نصب چسب ها و قاب گوشی، برای چندین دقیقه قاب پشت را تحت فشار مناسب قرار دهید تا چسب ها به خوبی بچسبند و آب بندی لازم صورت گیرد. سپس می توانید چند کتاب نسبتاً سنگین روی آن قرار دهید.

مرحله 7- پیچ های قاب میانی گوشی را باز کنید.

با استفاده از پیچ گوشتی چهارسو، تمام پیچ های 3.2 میلی متری نگهدارنده قاب میانی را باز کنید (18 پیچ). جای این پیچ ها با دایره های قرمز رنگ مشخص شده اند.

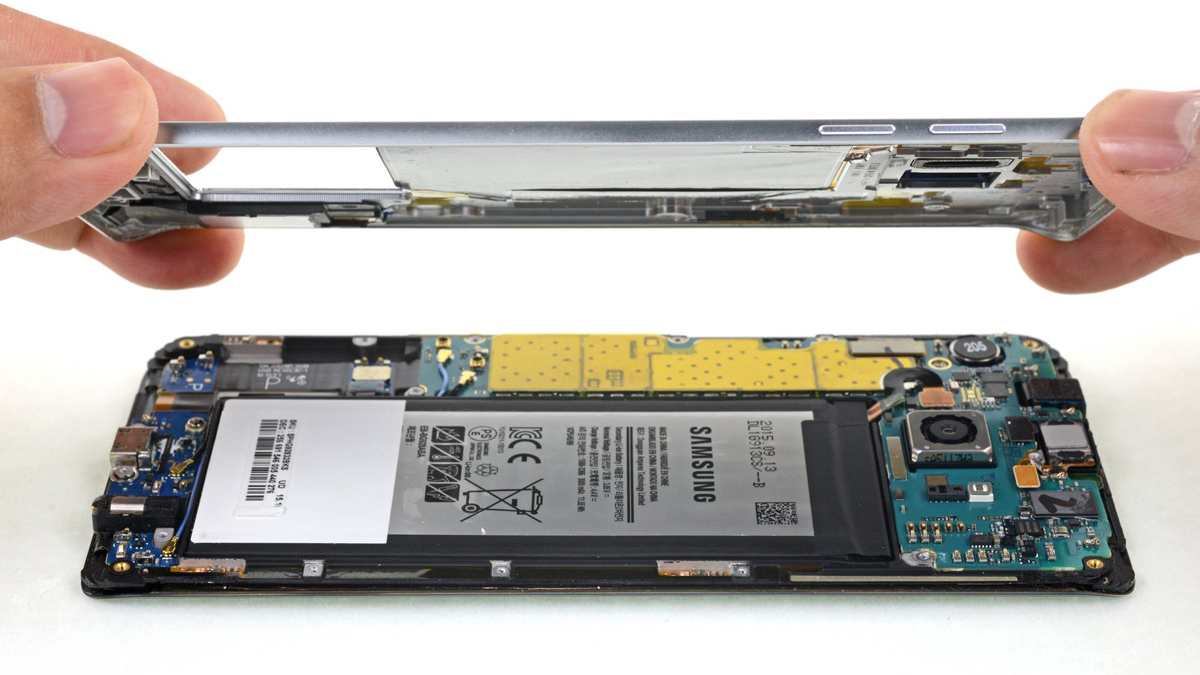

مرحله 8- قاب میانی را از روی گوشی بردارید.

  • با انگشت دست مطابق با تصویر، پشت باتری را فشار دهید و همزمان لبه های قاب میانی را با دست گرفته بلند کنید تا از گوشی جدا شود.
  • برای نصب قطعات گوشی سامسونگ S6 Edge+ تمام مراحل بالا را از آخر به اول انجام دهید.
