آموزش تعویض ال سی دی آیفون 12

• قبل از شروع عملیات، شارژ باتری آیفون را به زیر 25% تخلیه کنید. باتری های لیتیوم یون که شارژ بالایی داشته باشد در صورت سوراخ شدن و یا زخمی شدن با ابزارهای فلزی نوک تیز به احتمال زیاد منجر به نشت مواد شیمایی و آتش سوزی و یا انفجار می شود.
• قبل از باز کردن گوشی، دستگاه آیفون را خاموش کنید.

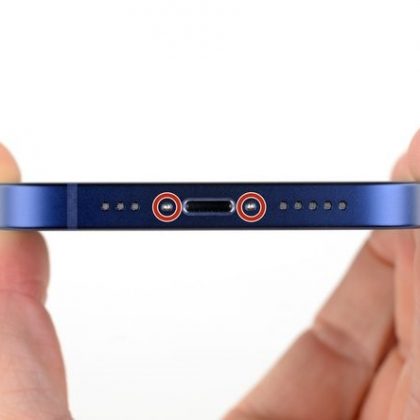

• با پیچ گوشتی t1، دو پیچ بلند 6.75 میلیمتری در لبه پایین قاب آیفون را باز کنید.
• باز شدن آیفون، خاصیت ضد آب بودنش را به خطر می اندازد. قبل از رفتن به مرحله بعدی، واشرهای آب بندی که زیر کلگی پیچ ها قرار دارند را تعویض کنید و یا حداقل مراقب باشید که آیفون در معرض آب قرار نگیرد.

• در صورتی که ال سی دی آیفون شما شکسته و گلس آن خرد شده است، ابتدا یک لایه نوار چسب پهن روی سطح آن بکشید، تا در حین تعمیر، تکه های شکسته گلس به پوست دست شما آسیب وارد نکند و نیز عملیات برداشتن صفحه نمایش بدون ایجاد مشکل اضافی و براحتی انجام شود.
• یک لایه نوار چسب پهن روی صفحه بکشید و کل صفحه را بپوشانید.
• ممکن است گلس تکه تکه شده باشد و قوام خود را از دست داده باشید، نوار چسب باعث می شود که گلس یکپارچگی خود را حفظ کند و هنگام اهرم کردن و یا برداشتن آن مشکلی ایجاد نشود.

نکته: هنگام کار با گوشی هایی که نمایشگر آنها دچار شکستگی در سطح بالایی بوده است حتما از عینک ایمنی استفاده کنید.

• اگر چسباندن کاپ مکش در مراحل بعد روی گلس شکسته سخت و غیر ممکن است، بجای کاپ یک لایه چسب را دور انگشت خود لوله کرده روی صفحه بزنید و صفحه را بلند کنید.

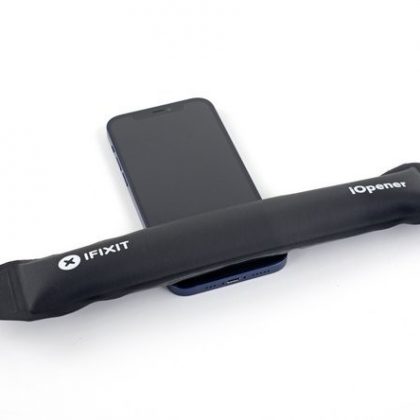

• لبه پایین آیفون را حرارت دهید، حرارت باعث شل شدن چسب زیر نمایشگر می شود و باعث می شود که صفحه نمایش راحت تر جدا شود.
• از سشوار مو و یا سشوار صنعتی استفاده کنید و یا آی¬اُپنر را از قبل گرم کرده به مدت یک دقیقه روی لبه پایین قاب آیفون قرار دهید تا چسب های زیر صفحه نمایش شل شوند.

• دو مرحله بعدی نحوه استفاده از iSclack (قاب باز کن) را شرح می دهد. قاب باز کن وسیله ای است که اکثر تعمیرکاران برای باز کردن قاب از آن استفاده می کنند. اگر شما از این وسیله استفاده نمی کنید و یا تمایلی به استفاده از آن ندارید، دو مرحله بعدی را کنار بگذارید و از روش دیگری که در ادامه شرح خواهیم داد استفاده کنید.
• اگر در وسط آی اسکلک، قطعه عمق سنج پلاستیکی متصل شده، آن را بردارید. در گوشی های بزرگتر، مثل این آیفون به این قطعه نیازی نیست.
• کاپ های مکش iSclack را در نزدیکی لبه پایین آیفون قرار دهید، یکی از کاپ ها را روی پنل جلو و دیگری را روی پنل عقب نصب کنید.
• هر دو کاپ مکش را فشار دهید تا محکم به پنل جلو و عقب بچسبند.
• اگر گلس جلو و یا قاب پشت دچار شکستگی شدید است، یک لایه چسب پهن روی پنل بیندازید و سپس کاپ ها را روی سطح چسب شده قرار دهید. معمولاً در جعبه ابزار iSclack، چسب پهن گذاشته شده است.

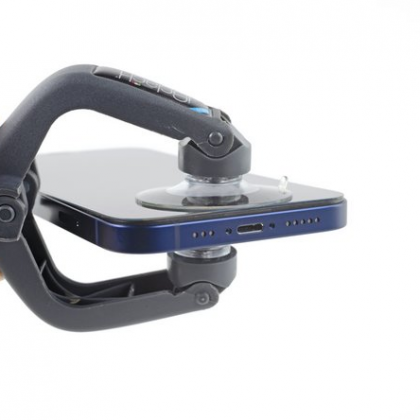

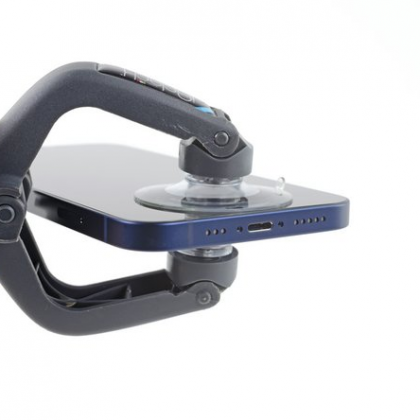

• گوشی را محکم در دست نگه دارید و دستگیره های قاب کش (iSclack) را کمی فشار داده به هم نزدیک کنید تا صفحه نمایش از قاب عقب به آرامی جدا شود.

سعی نکنید صفحه را به طور کامل جدا کنید، همین که شکاف کوچکی در لبه پایین ایجاد شود کافی است.

• نوک پیک را در داخل شکاف ایجاد شده زیر صفحه نمایش فرو کنید.
• از دو مرحله بعدی عبور کنید.

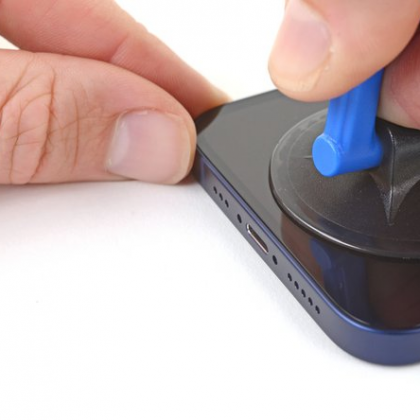

• اگر بجای iSlack از کاپ مکش دستی استفاده می کنید. پس از اینکه لبه های قاب را حرارت دادید، کاپ مکش را روی لبه پایینی صفحه نمایش قرار دهید، مراقب باشید روی گلس چروک نیفتد.
• اگر صفحه نمایش دچار شکستگی شدید است، روی آن یک لایه چسب پهن قرار دهید سپس کاپ را روی سطح چسب شده بزنید، این کار باعث می شود که کاپ مکش بهتر بچسبد و شکاف راحت تر ایجاد شود. اگر چسب پهن موجود نبود می توانید به لبه کاپ مکش چسب مایع قوی بزنید و کاپ را به صفحه بچسبانید.

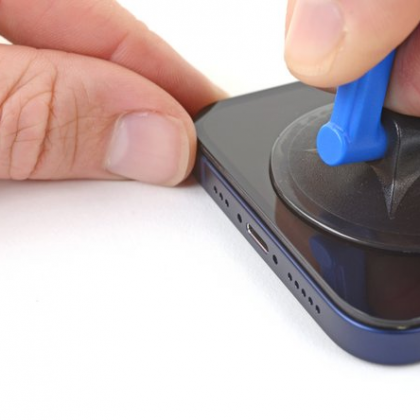

• دسته کاپ مکش را محکم گرفته و به آرامی به بالا بکشید، هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود.
• نوک کاردک پلاستیکی را در شکاف ایجاد شده قرار دهید.
• چسب آب بندی نگهدارنده صفحه نمایش بسیار محکم و قوی است؛ برای جدا کردن چسب ها و ایجاد شکاف اولیه به نیروی قابل توجهی نیاز است. اگر برای باز کردن شکاف با مشکل مواجه شدید و چسب به قدری محکم است که نمی توانید پنل ها را از هم جدا کنید، ابتدا لبه ها را کمی حرارت داده و سپس به آرامی کاپ مکش را بالا و پایین کنید تا چسب آب بندی شل شده و شکاف ایجاد شود و بتوانید نوک کاردک را در آن قرار دهید.

• نوک پیک را از شکاف ایجاد شده در قسمت پایین وارد کنید و در امتداد لبه چپ تا گوشه بالا بکشید و چسب زیر پنل در سمت چپ گوشی را جدا کنید.
• نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در سمت چپ آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

• یکبار دیگر پیک را در شکاف ایجاد شده در لبه پایین آیفون فرو کنید و در امتداد سمت راست گوشی بکشید تا چسب های این قسمت نیز جدا شوند.
• نوک کاردک را خیلی به داخل گوشی فرو نکنید چرا که ممکن است به قطعات داخلی و یا کابل های منعطف در این قسمت آیفون آسیب وارد کند. نوک کاردک باید تنها چند میلی متر و یا به اندازه لبه صفحه نمایش فرو برده شود.

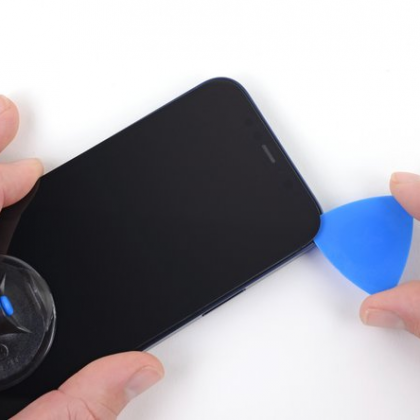

• لبه فوقانی صفحه نمایش علاوه بر چسب با گیره به فریم گوشی متصل شده است.

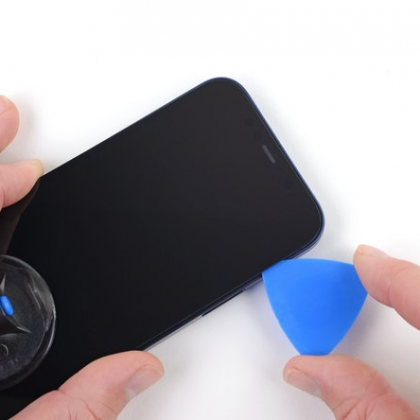

• گوشی را با دست گرفته و به آرامی لبه سمت راست آن را بکشید تا کمی شکاف ایجاد شود.

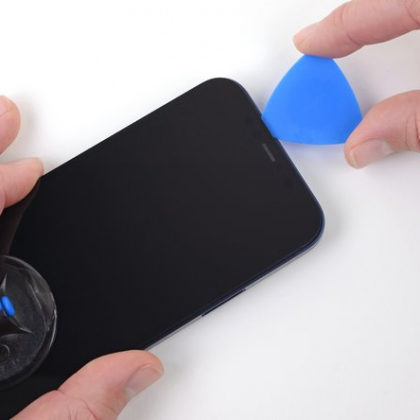

• پیک را از گوشه راست لبه بالای گوشی وارد کنید.

• آیفون را روی میز کار قرار دهید لبه سمت چپ صفحه نمایش آیفون را با دست گرفته و به طور کتابی از روی قاب پشت گوشی باز کنید.
• صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به برد اصلی و به یکدیگر متصل هستند.
• صفحه نمایش را بلند کنید و به یک جسم محکم مثلاً جعبه بسته بندی گوشی آیفون تکیه دهید.
• وقتی ال سی دی را بلند کردید مراقب باشید که در اثر افتادن آن روی کف، به کابل ها و اتصالات آسیب نرسد، بنابراین می توانید از جعبه گوشی استفاده کنید و یا نهایتاً جسم سنگینی پشت آن بگذارید تا مانع از افتادن و تکان خوردن صفحه شود (به تصویر سوم دقت کنید)

• با استفاده از پیچ گوشتی سه سو، هر دو پیچ 1.1 میلی متری نگهدارنده براکت کانکتور باتری و صفحه نمایش را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره های قرمز رنگ نشان داده شده است.
• در سراسر عملیات تعمیرات گوشی، هر پیچی را که باز می کنید آن را در پد الگوی پیچ قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید.
• هنگام نصب مجدد، و قبل از نصب صفحه نمایش، بهتر است گوشی را روشن کنید و از کارکرد درست آن اطمینان حاصل نمایید. سپس کانکتور باتری را جدا کرده و ادامه دهید.

پس از باز کردن پیچ های براکت، با نوک پنس لبه براکت کانکتور باتری را گرفته از جای خود بردارید.

• نوک اسپاتول و یا ناخن خود را زیر کانکتور باتری قرار دهید به آرامی به سمت بالا اهرم کنید و از سوکتش از روی برد اصلی آزاد کنید.
• سعی کنید به درزبند سیلیکونی مشکی اطراف آن و همچنین سایر کانکتورهای متصل به برد آسیبی وارد نشود. این آب بندها، محافظت بیشتری از ورود آب و گرد و خاک به داخل بعمل می آورند.
• کانکتور را کمی به سمت بیرون از برد خم کنید تا از اتصال ناگهانی آن با این سوکت جلوگیری شود و در حین تعمیر جریان کشی برق نداشته باشد.

• ناخن و یا اسپاتول را زیر کانکتور صفحه نمایش گوشی آیفون 12 قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی برد جدا شود.
• برای اتصال و نصب مجدد این مدل کانکتورها باید مراقب باشید که به آنها آسیب وارد نکنید. ابتدا کانکتور را روی سوکت مربوطه تراز کنید. سپس یک طرف کانکتور را فشار دهید تا با صدای کلیک روی سوکت سوار شود و سپس طرف دیگر را فشار دهید.هرگز به قسمت وسط کانکتور فشار وارد نکنید، چرا که ممکن است پین ها خم شده و باعث آسیب جدی گردد.

• ناخن و یا اسپاتول را زیر کانکتور کابل دیجیتایزر گوشی آیفون 12 قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی برد جدا شود.
• در صورتی که پس از عملیات تعمیر، هر یک از قسمت های صفحه نمایش به تاچ واکنش نشان ندادند، قبل از اینکه صفحه نمایش را روی قاب ببندید، کانکتور باتری را جدا کنید و سپس این کانکتور را بیرون آورده و دوباره جا بزنید و از اتصال درست آن اطمینان حاصل نمایید. همچنین بررسی کنید که گرد و غبار و یا مانعی سر راه این کانکتور قرار نگرفته است.

• هر چهار پیچ نگهدارنده شیلد کانکتور مجموعه سنسور جلو را باز کنید.
• با استفاده از پیچ گوشتی سه سو، هر سه پیچ 1.1 میلی متری را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.
• با استفاده از پیچ گوشتی سه سو، پیچ 1.4 میلی متری را باز کنید. جای این پیچ ها در تصویر با دایره قرمز رنگ مشخص شده است.

• با استفاده از پنس سرکج، شیلد محافظ مجموعه کانکتور سنسور جلو را بردارید. لبه شیلد را گرفته به صورت لولایی کمی به سمت بالا بلند کنید تا گیره قلابی در سمت راست شیلد جدا شود، سپس کاور محافظ را بردارید.
• هنگام نصب مجدد این شیلد، ابتدا سمت راست شیلد را به گیره قلابی وصل کنید، سپس کاور را روی سنسور بخوابانید.

نوک اسپاتول و یا ناخن را زیر کانکتور کابل مجموعه سنسور جلو قرار دهید به آرامی به سمت بالا اهرم کنید و از روی سوکتش آزاد کنید.

• لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بلند کنید.
• هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

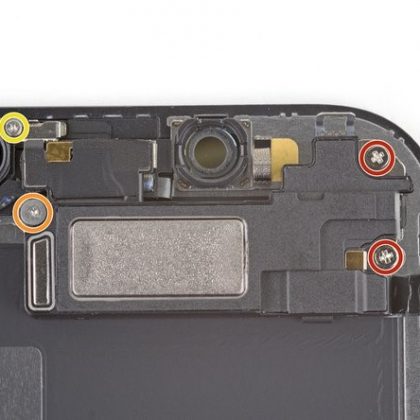

• با استفاده از پیچ گوشتی های مخصوص، هر 4 پیچ های نگهدارنده کپسول گوشی و مجموعه سنسور جلو به پشت صفحه نمایش گوشی آیفون 12 تعمیری را باز کنید.
• با استفاده از پیچ گوشتی چهارسو، دو پیچ 1.4 میلی متری را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده است.
• با استفاده از پیچ گوشتی سه سو، پیچ 1.7 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است.
• با استفاده از پیچ گوشتی سه سو، پیچ 1.2 میلی متری را باز کنید. جای این پیچ در تصویر با دایره سبز رنگ مشخص شده است.

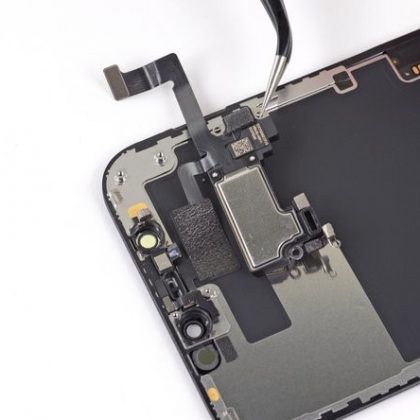

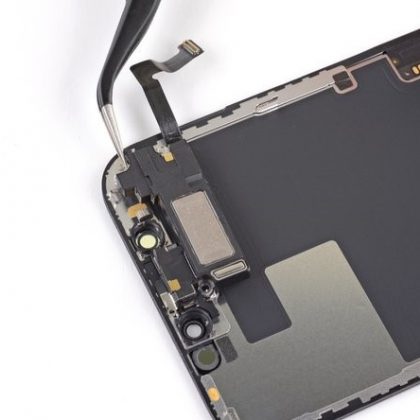

• کپسول گوشی علاوه بر پیچ های مربوطه بوسیله چسب جزئی به پشت صفحه نمایش چسبیده است، نوک اسپاتول یا پنس سر کج را زیر کپسول قرار دهید و به آرامی به سمت بالا اهرم کنید و به طرف دیگر به سمت پایین ال سی دی برگردانید.
• اسپیکر مکالمه هنوز بوسیله سیم نازک به ال سی دی متصل است، مراقب باشید که این کابل را پاره نکنید.

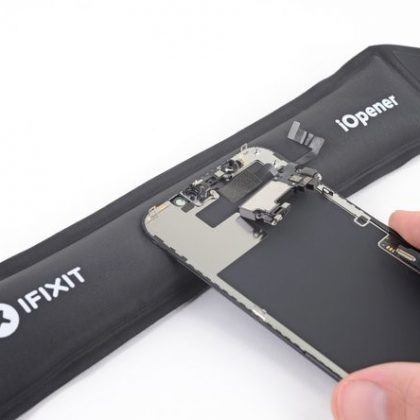

با استفاده از سشوار مو، سشوار صنعتی و یا آی اُپنر قسمت فوقانی ال سی دی را به مدت 1 تا 2 دقیقه حرارت دهید تا چسب نگهدارنده فلت سنسور جلو به پشت ال سی دی شل شود.

• نوک اسپاتول را زیر سنسور نور محیطی قرار دهید و به آرامی به سمت بالا اهرم کنید تا سنسور از حفره خود روی پنل جلو جدا شود. این کار را با دقت انجام دهید تا به سیم نازک این سنسور آسیب وارد نشود.
• اسپاتول را زیر فلت سنسور قرار دهید و هل دهید تا چسب زیر آن به طور کامل جدا شود.

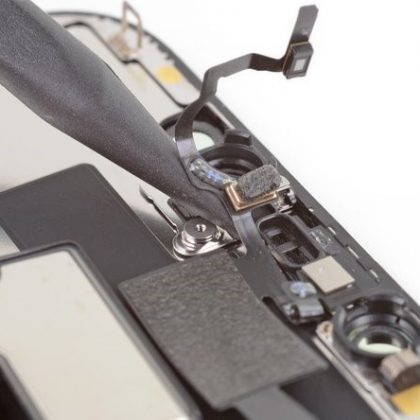

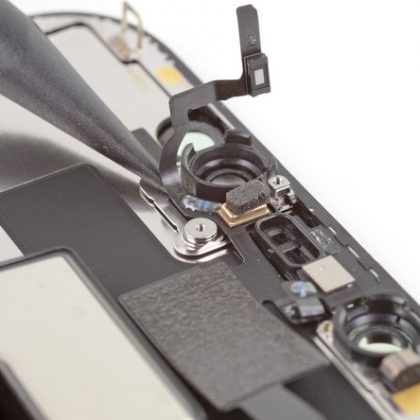

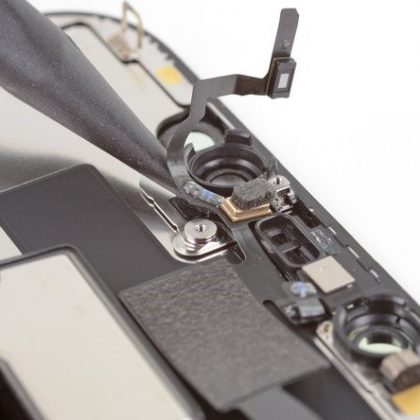

نوک اسپاتول را زیر میکروفن قرار دهید و آن را از حفره مخصوص به خود روی پنل جلو بیرون بکشید، اسپاتول را زیر فلت سنسور و میکروفن هل دهید تا چسب زیر آن به طور کامل جدا شود.

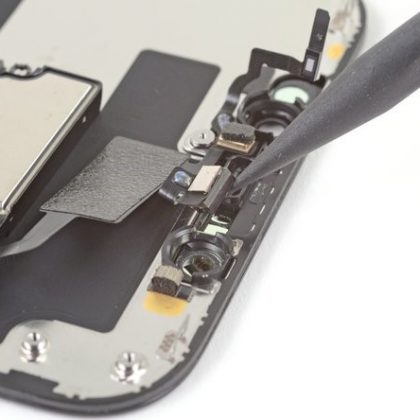

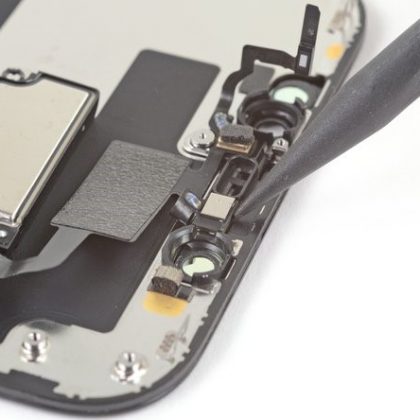

مجدداً نوک اسپاتول را زیر سنسور مجاورتی و ماژول فیس آی دی قرار دهید و به آرامی به سمت بالا اهرم کنید تا از جایگاه خود در پشت ال سی دی بیرون بزند و آزاد شود.

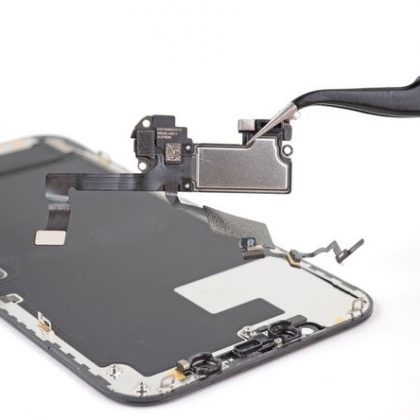

• لبه فلت کپسول گوشی و سنسورهای جلو را با استفاده از پنس سر کج گرفته و از روی ال سی دی بردارید.

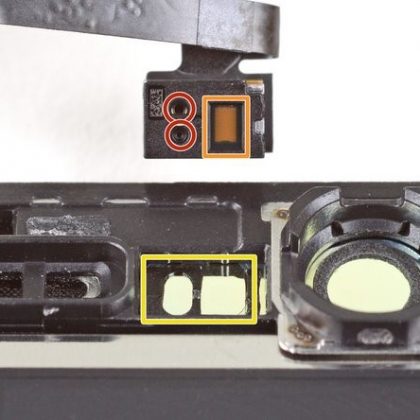

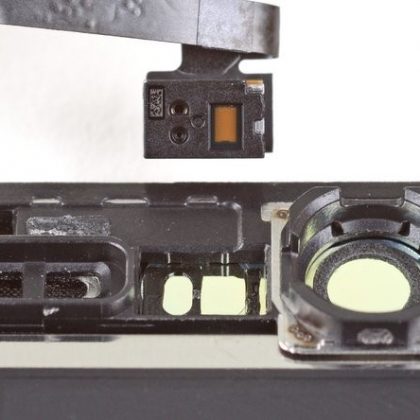

• هنگام نصب مجدد قطعات گوشی آیفون و سنسور، موقعیت فلت مشکی رنگ حاوی سنسور مجاورتی که در تصویر با کادر قرمز رنگ و ماژول فیس آی دی که با کادر نارنجی رنگ مشخص شده اند را چک کنید.
• موقعیت فلت و سنسورهای مذکور باید طوری قرار داده شوند که مانع هر گونه چسب کاری نشوند.

قطعات تعویضی جدید خود را با قطعات اصلی مقایسه کنید چک کنید قطعه ای از قلم نیفتاده باشد، قبل از نصب جای چسب های قدیمی را تمیز کنید و سپس از چسب جدید استفاده کنید.

برای نصب و اتصال قطعات، مراحل بالا را از آخر به اول (برعکس) انجام دهید.

برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.
