آموزش تعویض بلندگو گوشی آیفون 6 Plus

• قبل از اینکه شروع کنید، شارژ باتری آیفون خود را به زیر 25% خالی کنید. باتری لیتیوم پلیمری فول شارژ اگر به اشتباه و به صورت اتفاقی با اشیاء نوک تیز مثل پیچ گوشتی ها و یا پنس برخورد کند می تواند منجر به انفجار و یا خطرات بالقوه شود.
• قبل از باز کردن گوشی، ابتدا آن را خاموش کنید.
• در لبه پایین و در دو طرف سوکت شارژ گوشی های آیفون دو پیچ t1 بلند 3.6 میلیمتری قرار دارد، با پیچ گوشتی مخصوص، آنها را باز کنید. جای این پیچ ها در تصویر با دایره های قرمز رنگ مشخص شده است.

• دو مرحله بعدی نحوه استفاده از iSclack (قاب کش) را شرح می دهد. قاب باز کن وسیله ای است که اکثر تعمیرکاران برای باز کردن قاب گوشی آیفون 6 پلاس از آن استفاده می کنند. اگر شما از این وسیله استفاده نمی کنید و یا تمایلی به استفاده از آن ندارید، دو مرحله بعدی را کنار بگذارید و از روش دیگری که در ادامه شرح خواهیم داد استفاده کنید.
• اگر در وسط آی اسکلک، قطعه عمق سنج پلاستیکی متصل شده، آن را بردارید. در گوشی های بزرگتر، مثل گوشی آیفون 6 پلاس به این قطعه نیازی نیست.
• دستگیره های قاب کش را به هم نزدیک کنید تا دهانه های کاپ مکش از یکدیگر باز شوند.
• کاپ های قاب کش iSclack را در نزدیکی لبه پایین آیفون قرار دهید، یکی از کاپ ها را روی پنل جلو کمی بالاتر از دکمه هوم و دیگری را روی پنل عقب نصب کنید.
• هر دو کاپ مکش را فشار دهید تا محکم به پنل جلو و عقب بچسبند.

نکته: اگر گلس جلو و یا قاب پشت دچار شکستگی شدید است، یک لایه چسب پهن روی پنل بیندازید و سپس کاپ ها را روی سطح چسب شده قرار دهید. معمولاً در جعبه ابزار iSclack، چسب پهن گذاشته شده است.

• گوشی خود را محکم نگه دارید و دستگیره های قاب کش را کمی فشار داده به هم نزدیک کنید تا صفحه نمایش از قاب عقب به آرامی جدا شود.
• در این مرحله سعی نکنید صفحه را به طور کامل جدا کنید، همین که شکاف کوچکی در لبه پایین ایجاد شود کافی است.
• پس اگر برای باز کردن قاب پشت گوشی از قاب کش استفاده کرده اید باید از دو مرحله بعدی عبور کنید.

• در صورتی که از قاب کش و یا آی اسکلک استفاده نمی کنید، برای جدا کردن صفحه نمایش از کاپ مکش دستی استفاده کنید..
• کاپ مکش را روی گوشی چپ پایین صفحه نمایش (بالای دکمه هوم) بچسبانید.
• اطمینان حاصل کنید که قسمتی از کاپ مکش با دکمه هوم همپوشانی نشده و روی دکمه هوم قرار نگرفته است. چرا که مانع از چسبیدن کامل کاپ مکش و ایجاد خلاء بین کاپ مکش و گلس جلو می شود.
• در صورتی که صفحه نمایش دچار شکستگی و ترک خوردگی شدید شده است، روی آن را با نوار چسب پهن بپوشانید تا صفحه نمایش راحت تر جدا شود. همچنین می توانید از چسب های قطره ای قوی استفاده کنید و به کاپ مکش و صفحه نمایش شکسته بزنید.

• با یک دست گوشی را گرفته و با دست دیگر کاپ مکش را محکم گرفته و به آرامی به بالا بکشید تا مجموعه پنل از قاب پشت جدا شود.
• کمی وقت بگذارید و با حوصلع عمل کنید. هنگام کشیدن دسته کاپ، نیروی ثابت و یکنواختی اعمال کنید تا بین پنل جلو و قاب پشت، شکاف کوچکی ایجاد شود. صفحه نمایش گوشی آیفون 6 پلاس نسبت با اکثر گوشی ها محکم تر و سفت تر است.
• اکنون که شکاف کوچکی بین چنل جلو و درب پشت گوشی آیفون 6 پلاس ایجاد شد، ابزار قاب باز کن پلاستیکی را در شکاف ایجاد شده قرار دهید و همینطور که کاپ مکش دستی را به سمت بالا می کشید قاب باز کن را به آرامی اهرم کنید تا پنل بیشتر جدا شود.
• در محل اتصال پنل جلو به قاب پشت گوشی آیفون 6 پلاس چندین گیره قرار دارد که برای آزاد کردن آنها به هر دو ابزار قاب باز کن و کاپ مکش نیاز می باشد.

• برای جدا کردن کاپ مکش از روی پنل جلو، زبانه کوچک کاپ را با انگشت به یک طرف هل دهید.
• کاپ مکش را به آرامی گرفته و از روی پنل جلو بردارید.

• مجموعه صفحه نمایش را از لبه بالا گوشی به آرامی به سمت بالا بکشید تا گیره های نگهدارنده آن به قاب پشت جدا شوند.
• گوشی را روی میز کار قرار دهید و با دست پنل جلو را گرفته به صورت کتابی و در زاویه 90 درجه باز کنید.
• صفحه نمایش را به طور کامل از قاب پشتی جدا نکنید چرا که هنوز این دو پنل بوسیله چندین کابل منعطف به لاجیک برد و به یکدیگر متصل هستند.
• صفحه نمایش را بلند کنید به یک جسم محکم مثلاً خود جعبه گوشی تکیه دهید و مطابق با تصویر سوم با یک کش ببندید.

• در لبه فوقانی پنل جلو گوشی آیفون 6 پلاس چندین گیره قرار دارد که از انجا به قاب پشت متصل می گردد. این گیره ها حالت لولایی دارند، هنگام بستن پنل روی قاب پشت اجازه دهید که پنل به صورت کتابی روی قاب بالا و پایین شود.
• در هنگام بستن گوشی، گیره های را درست زیر لبه فوقانی قاب پشت گوشی تراز کنید.سپس پنل جلو را به سمت بالا بکشید و زائده های آن را به گیره های قاب پشت وصل کرده، سپس پنل جلو را پایین بیاورید تا نمایشگر جا بیفتد.

• هر دو پیچ نگهدارنده براکت کانکتور باتری به برد اصلی را باز کنید:
• با استفاده از پیچ گوشتی چهارسو، پیچ 2.3 میلی متری را باز کنید. جای این پیچ در تصویر مربوطه با دایره قرمز رنگ نشان داده شده است.
• پیچ 3.1 میلی متری را باز کنید. جای این پیچ ها در تصویر مربوطه با دایره نارنجی رنگ نشان داده شده است.
• در سراسر عملیات تعمیر گوشی، هر پیچی را که باز می کنید آن را در الگوی پیچ ها قرار دهید و هر پیچ را طوری به ترتیب در الگو قرار دهید که هنگام بستن پیچ ها اشتباه نکنید و هر کدام را در جای خود ببندید. بستن پیچ ها در جای اشتباه می تواند باعث آسیب همیشگی به آیفون شود.

با استفاده از پنس سر کج، لبه براکت یا محافظ فلزی کانکتور باتری را گرفته از جای خود بردارید.

• ناخن و یا نوک تخت اسپاتول را زیر کانکتور باتری قرار دهید و به آرامی به سمت بالا اهرم کنید و از سوکتش روی برد خارج کنید.
• حین اهرم کردن مراقب باشید که تنها کانکتور باتری را اهرم کنید و به سوکت روی برد اصلی آسیب وارد نکنید. فشار وارد کردن به سوکت ممکن است منجر به خرابی و شکستگی پایه آن گردد.

• هر 5 پیچ براکت بالا گوشه راست پنل را باز کنید.
• با پیچ گوشتی چهارسو، هر سه پیچ 1.2 میلی متری را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
• با پیچ گوشتی چهارسو، پیچ 1.5 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است.
• با پیچ گوشتی چهارسو، پیچ 2.9 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است.
• هنگام بستن پیچ ها مراقب باشید که پیچ های بلند را در جاهایی که با دایره قرمز رنگ مشخص شده است قرار ندهید و نپیچید. انجام این کار منجر به آسیب غیر قابل جبران به برد می شود.

با استفاده از پنس سر کج، لبه براکت کابل صفحه نمایش را گرفته با دقت و به آرامی از جای خود بردارید.

• در حالیکه با یک دست پنل جلو گوشی را محکم نگه داشته اید، ناخن و یا نوک ابزار قاب باز کن پلاستیکی را زیر کانکتور کابل سنسور و اسپیکر مکالمه قرار دهید و به آرامی به سمت بالا اهرم کنید و کانکتور را از روی سوکتش خارج کنید.
• در ادامه و چهار مرحله بعدی، مراقب باشید که تنها کانکتورهای کابل را اهرم کنید و نوک ابزار قاب باز کن را زیر سوکت آنها روی برد اصلی قرار ندهید و به برد صدمه نزنید.

نوک ابزار قاب باز کن پلاستیکی را زیر کانکتور کابل دکمه هوم آیفون 6 Plus قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی برد اصلی جدا شود.

• نوک ابزار قاب باز کن پلاستیکی را زیر کانکتور کابل صفحه نمایش قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی برد اصلی جدا شود.
• قبل از جدا کردن و یا اتصال مجدد کانکتور کابل صفحه نمایش اطمینان حاصل کنید که کابل باتری قطع می باشد.
• هنگام نصب مجدد گوشی، ممکن است کابل صفحه نمایش از کانکتور مربوطه جدا شود. در این حالت با روشن کردن صفحه نمایش ممکن است خطوط سفید روی آن ظاهر شود و یا صفحه نمایش کلاً سیاه شود. اگر این اتفاق افتاد، به سادگی کابل را مجدداً جا زده و گوشی را پاور سیکل کنید. یعنی کانکتور باتری را از سوکتش از روی برد جدا کرده و مجدداً وصل کنید.

• نوک ابزار قاب باز کن پلاستیکی را زیر کانکتور کابل دیجیتایزر قرار دهید و به آرامی و مستقیم به سمت بالا اهرم کنید تا از سوکتش از روی برد اصلی جدا شود.
• در این مرحله، اطمینان حاصل کنید که قبل از جدا کردن و اتصال مجدد این کابل، کانکتور باتری را جدا کرده اید.
• هنگام نصب مجدد این کانکتور، هرکز به وسط کانکتور فشار وارد نکنید. ابتدا کانکتور را روی سوکتش تراز کرده قرار دهید. سپس انگشت خود را روی یک طرف کانکتور فشار دهید و بعد سمت دیگر کانکتور را فشار دهید تا به طور کامل روی سوکتش قرار گیرد.در صورتی که به قسمت وسط کانکتور فشار وارد شود ممکن است خم شود و باعث آسیب به دیجیتایزر شود.

• لبه های صفحه نمایش را با دست گرفته و مجموعه پنل جلو را بردارید.
• هنگام نصب مجدد به چسب های آب بندی اطراف لبه های صفحه نمایش دقت کنید. اگر لازم باشد چسب های قدیمی را برداشته و به دور لبه های صفحه نمایش، چسب جدید اضافه کنید.

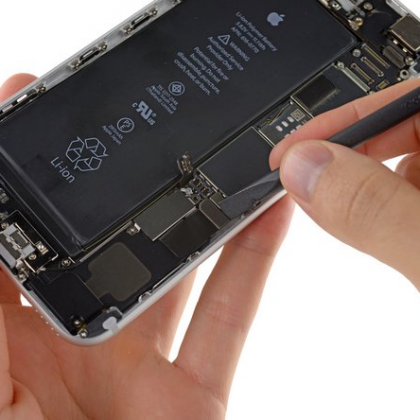

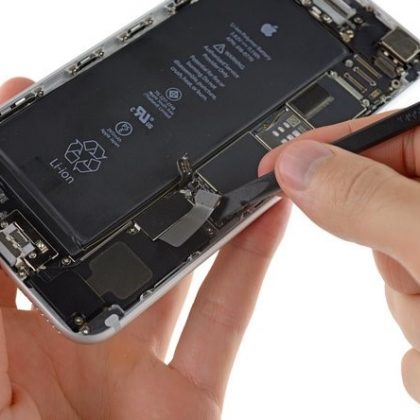

اسپاتول سر تخت را زیر کابل کانکتور سوکت شارژ قرار دهید و به آرامی به سمت بالا اهرم کنید تا از سوکتش از روی برد اصلی جدا شود.

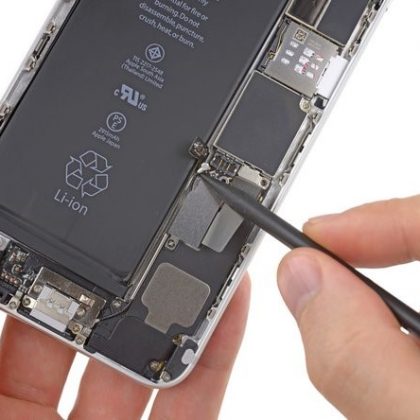

نوک اسپاتول را زیر کابل آنتن قرار دهید و به سمت بالا بکشید تا از سوکتش از روی برد اصلی جدا شود.

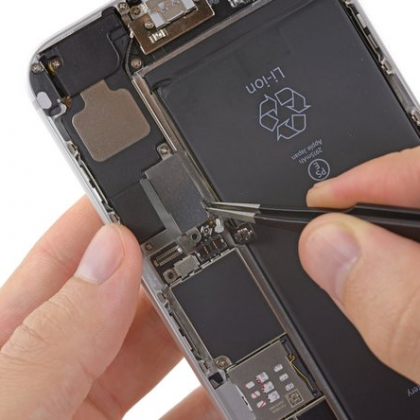

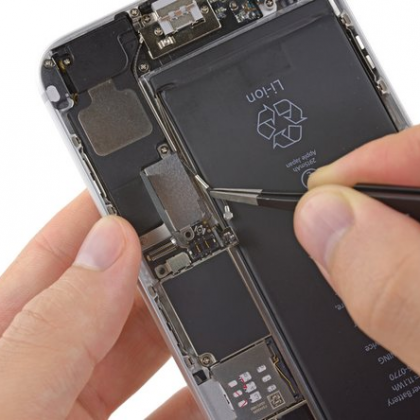

با استفاده از پنس سر صاف، لبه کابل آنتن را گرفته و با دقت از مسیر خود روی موتور ویبره گوشی آیفون 6 پلاس خارج کنید و کابل را بیرون بکشید.

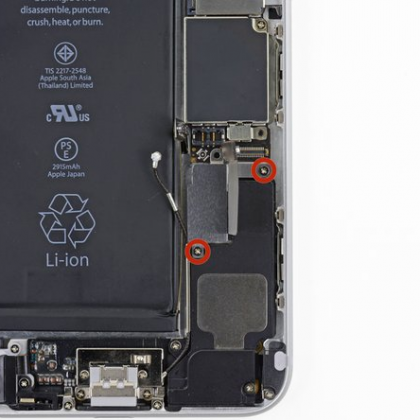

با استفاده از پیچ گوشتی چهارسو دو پیچ 2.5 میلیمتری نگهدارنده موتور ویبره به قاب پشت را باز کنید. جای این پیچ ا در تصویر با دایره قرمز رنگ مشخص شده است.

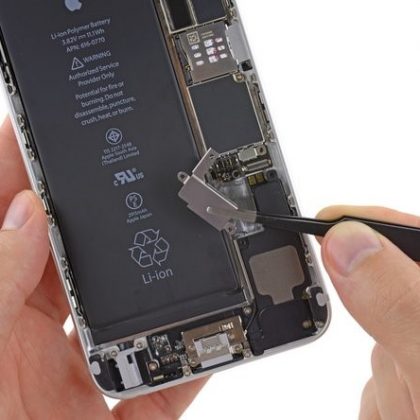

با استفاده از پنس سر صاف لبه موتور ویبره را گرفته و با دقت از روی گوشی آیفون 6 پلاس بردارید.

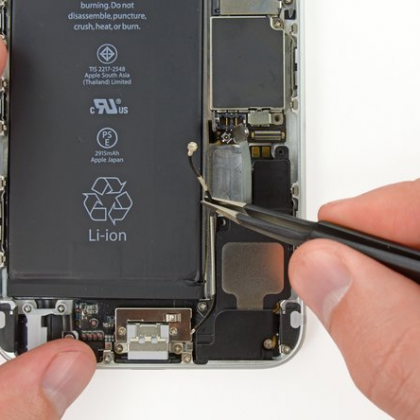

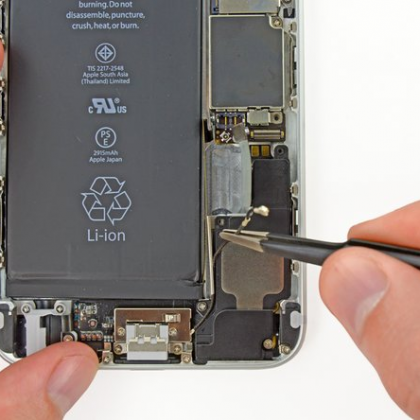

با استفاده از پنس سر صاف، سیم آنتن را گرفته و با دقت و به آرامی از مسیر خود روی بلندگو خارج کنید.

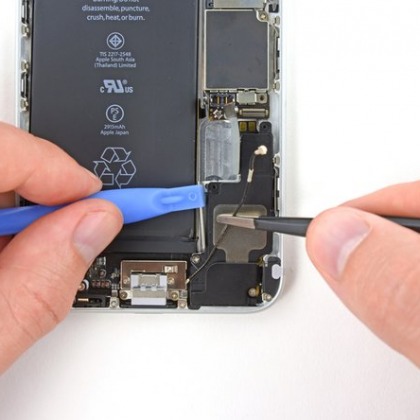

پس از اینکه سیم آنتن را به طور کامل از مسیر خود روی اسپیکر گوشی آیفون 6 پلاس خارج کردید، با استفاده از ابزار قاب باز کن پلاستیکی و مطابق با تصویر، گیره فلزی نگهدارنده آن را به سمت پشت هل دهید تا آزاد شود و سیم را به طور کامل بردارید.

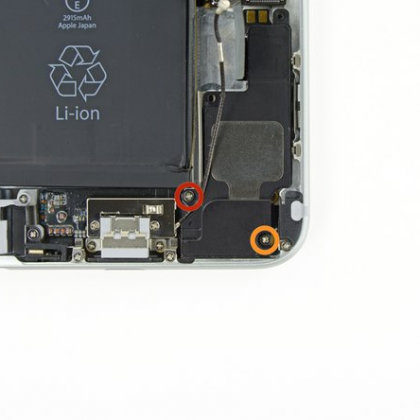

• هر دو پیچ نگهدارنده اسپیکر به قاب پشت گوشی آیفون 6 پلاس را باز کنید.
• با استفاده از پیچ گوشتی چهارسو، پیچ 2.3 میلی متری را باز کنید. جای این پیچ در تصویر با دایره قرمز رنگ مشخص شده است.
• با استفاده از پیچ گوشتی چهارسو، پیچ 2.8 میلی متری را باز کنید. جای این پیچ در تصویر با دایره نارنجی رنگ مشخص شده است.

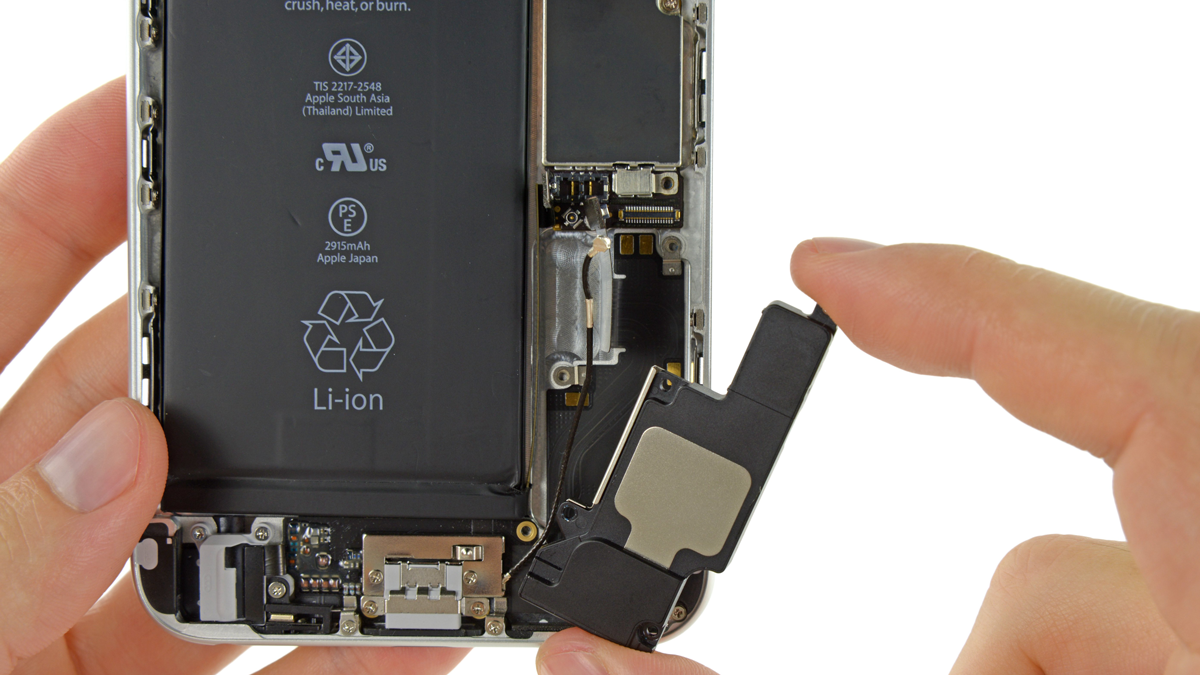

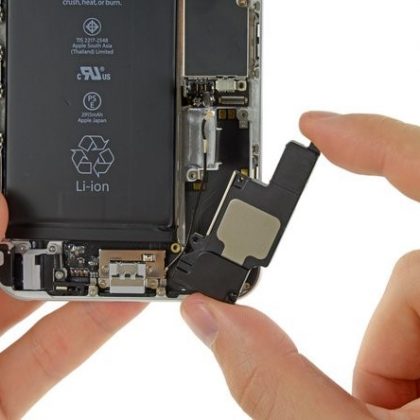

اکنون با انگشتان دست بلندگو را گرفته و از قسمت پایین قاب پشت گوشی بردارید.

قطعات تعویضی جدید خود را با قطعات اصلی مقایسه کنید چک کنید قطعه ای از قلم نیفتاده باشد، قبل از نصب، جای چسب های قدیمی را تمیز کنید و سپس از چسب جدید استفاده کنید.

برای نصب و اتصال قطعات، مراحل بالا را از آخر به اول (برعکس) انجام دهید.

برای دفع زباله های الکترونیکی و قطعات معیوب از دستورالعمل مربوطه (R2) یا مشابه استفاده کنید.
